三菱S12柴油发动机润滑机油泵、安全阀的组装技术资料


详细描述:

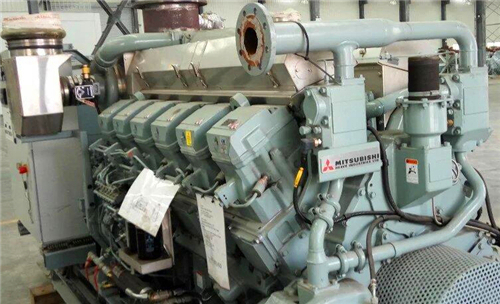

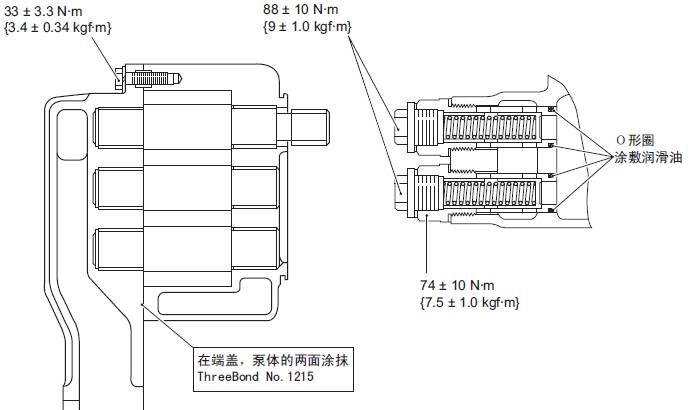

三菱S12柴油发动机润滑机油泵、安全阀的组装

三菱S12柴油发动机润滑油泵、安全阀的组装

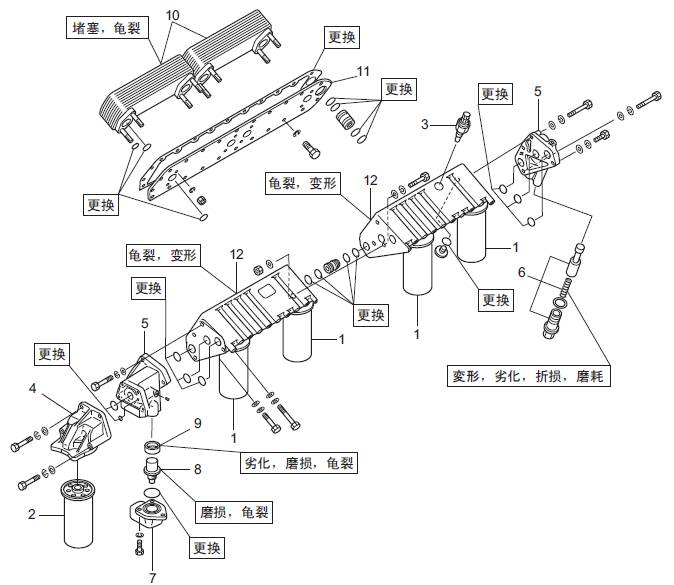

2.4 润滑油滤清器、润滑油滤清器报警器、释放阀、左侧润滑油冷却器的解体、检修

润滑油滤清器、润滑油滤清器报警器、释放阀、左侧润滑油冷却器的解体、检修

解体顺序

1 全流量润滑油滤清器

2 润滑油旁通滤清器

3 润滑油滤清器报警器

4 座

5 连接器

6 释放阀

7 管接头

8 润滑油恒温器

9 恒温器密封

10 润滑油冷却器芯

11 板

12 润滑油滤清器座( 约15 kg)

润滑油滤清器、润滑油滤清器报警器、释放阀、左侧润滑油冷却器的解体、检修

解体顺序

1 全流量润滑油滤清器

2 润滑油滤清器报警器

3 连接器

4 释放阀

5 管接头

6 润滑油恒温器

7 恒温器密封

8 润滑油冷却器芯

9 板

10 润滑油滤清器座( 约15 kg)

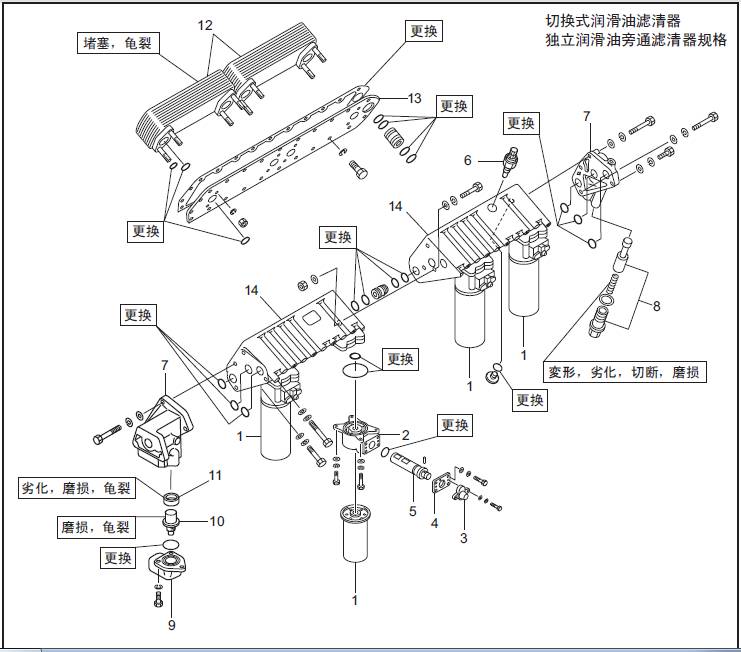

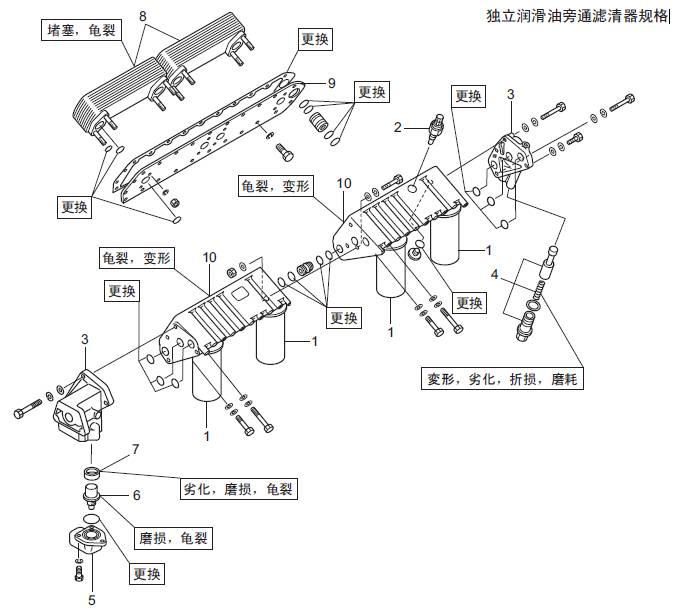

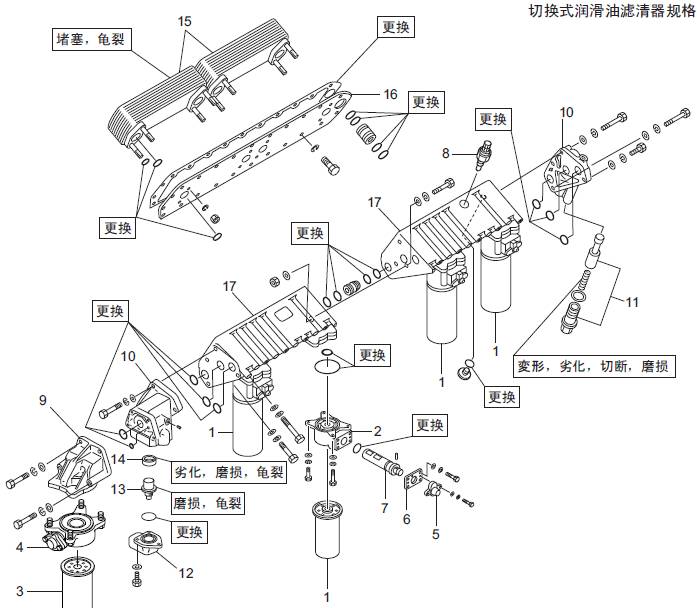

润滑油滤清器、润滑油滤清器报警器、释放阀、左侧润滑油冷却器的解体、检修

解体顺序

1 全流量润滑油滤清器

2 本体

3 润滑油旁通滤清器

4 本体

5 盖

6 盖

7 旋塞

8 润滑油滤清器报警器

9 座

10 连接器

11 释放阀

12 接头

13 润滑油恒温器

14 恒温器密封

15 润滑油冷却器芯

16 板

17 润滑油滤清器座( 约15 kg)

润滑油滤清器、润滑油滤清器报警器、释放阀、左侧润滑油冷却器的解体、检修

解体顺序

1 全流量润滑油滤清器

2 本体

3 盖

4 盖

5 旋塞

6 润滑油滤清器报警器

7 连接器

8 释放阀

9 接头

10 润滑油恒温器

11 恒温器密封

12 润滑油冷却器芯

13 板

14 润滑油滤清器座( 约15 kg)

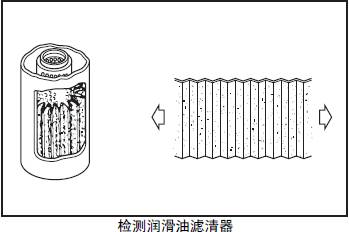

2.5 检测润滑油滤清器

更换润滑油滤清器时,取润滑油(500ml) 作为样品进行检测,发现有金属粉末或其他的异常时,切开滤芯进一步检查金属粉末的颜色和形状并确认原因。

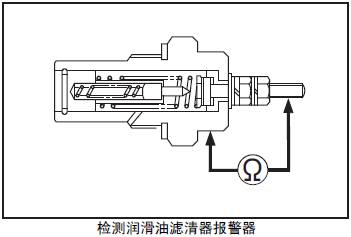

2.6 检测润滑油滤清器报警器

(1) 用万用表测量绝缘和通电的状况,发现异常时更换新品。

(2) 滤清器报警器的亮灯开始压力超出标准值时,更换新品。

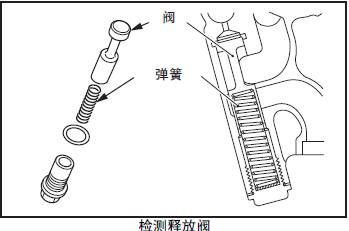

2.7 检测释放阀

(1) 检测释放阀弹簧,发现变形、磨损、折断时更换新品。

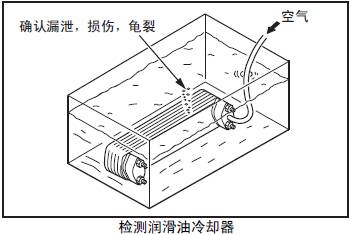

2.8 检测润滑油冷却器

在冷却器芯的润滑油通道部位,进行1.5MPa{15 kgf/cm2} 的压缩空气测试,检查芯部的损伤或龟裂。发现有漏泄时,更换新的冷却器芯。

2.9 检测润滑油恒温器

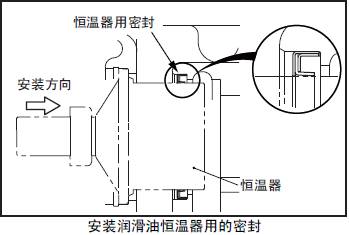

2.9.1 检查润滑油恒温器的密封

(1) 检查润滑油恒温器的密封,发现老化或龟裂时更换新品。

(2) 密封的装配方向如图所示。

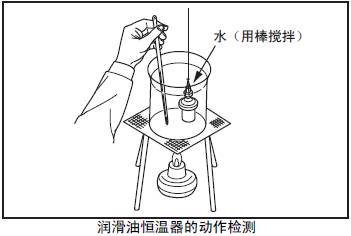

2.9.2 润滑油恒温器的动作检测

(1) 将润滑油恒温器放入装满水的容器内。

(2) 加热水的同时用温度表测量水温, 测定阀开始打开和阀升高至标准值时的温度。和标准值的温度相差很大时,更换新品。

注:(a) 用棒搅拌,使容器内的水温保持均匀。(b) 安装恒温器时,必须先确认恒温器的阀侧面的开阀温度刻印。

2.10 润滑油滤清器、润滑油滤清器报警器、释放阀、左侧润滑油冷却器的组装组装时的顺序和解体时相反。润滑油的通道用清洗油充分清洗,用高压空气吹干。

2.11 安装润滑油滤清器滤筒

(a) 安装润滑油滤清器滤筒时不要使用滤清器扳手,用手旋紧即可。

(b) 注意不要碰瘪或损伤润滑油滤清器滤筒的外表面。

(1) 清除润滑油滤清器滤筒安装面的杂质和油污。

(2) 在润滑油滤清器垫圈上涂抹清洁的润滑油。

(3) 当润滑油滤清器垫圈和滤清器座面接触后,用手旋紧3/4 ~ 1 周。

(4) 起动三菱S12柴油发动机确认无润滑油漏泄。

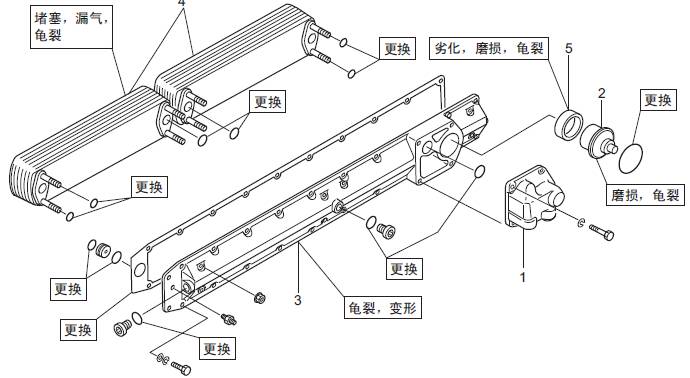

2.12 右侧润滑油冷却器的解体、检修

右侧润滑油冷却器的解体、检修

解体顺序

1 接头

2 润滑油恒温器

3 润滑油冷却器盖

4 润滑油冷却器芯

5 恒温器密封

2.13 检测右侧润滑油冷却器

和左侧相同的方法进行检测。发现有异常时更换新品。

2.14 右侧润滑油冷却器的组装

组装时的顺序和解体时相反。润滑油的通道用清洗油充分清洗,用高压空气吹干。

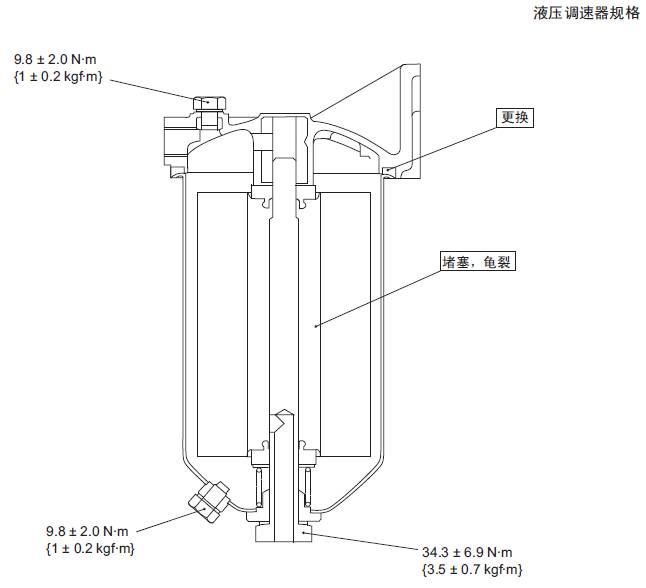

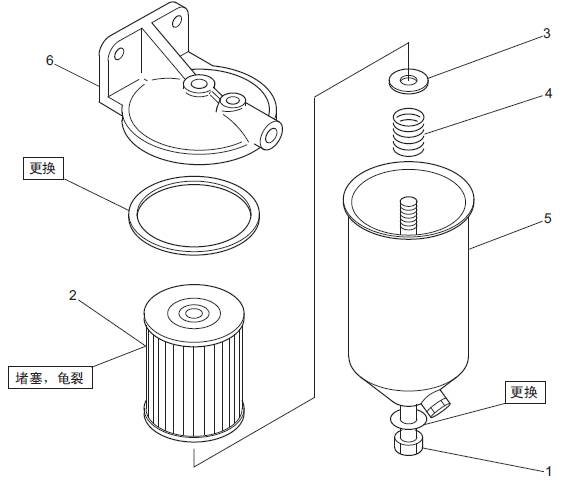

2.15 三菱S12柴油发动机调速器润滑油滤清器的解体、检修

三菱S12柴油发动机调速器润滑油滤清器的解体、检修

解体顺序

1 中心螺栓

2 滤芯

3 弹簧座

4 弹簧

5 筒体

6 盖

2.16 三菱S12柴油发动机调速器润滑油滤清器的组装

三菱S12柴油发动机调速器润滑油滤清器的组装

3. 安装三菱S12柴油发动机润滑油系统

􀂌 组装时的顺序和解体时相反。( 参照解体图)

􀂌 充分清洗和吹干润滑油通路。

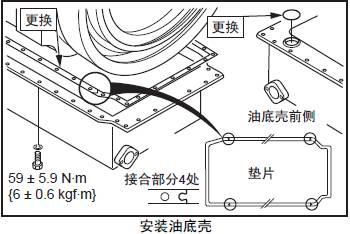

3.1 安装油底壳

(1) 在油底壳安装面的润滑油通路部位,安装O形圈。

(2) 油底壳垫片的分割处(4处)涂抹密封剂(Herdite),安装油底壳垫片。

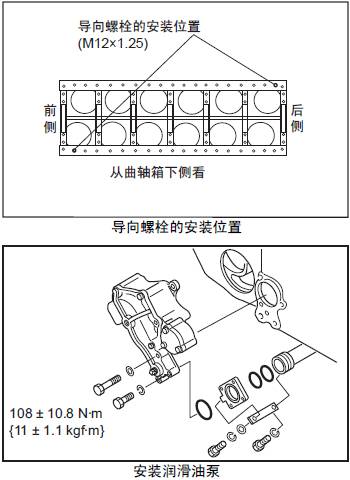

(3) 在三菱S12柴油发动机缸体安装2 个导向螺栓,安装油底壳。

(4) 按照规定的扭矩紧固安装螺栓。

3.2 安装三菱S12柴油发动机润滑油泵

将三菱S12柴油发动机润滑油泵安装在前侧齿轮箱上,安装润滑油管,按照规定的扭矩紧固螺栓。
