三菱S12柴油发动机风扇驱动器总成的解体、检修


详细描述:

三菱S12柴油发动机风扇驱动器总成的解体、检修

三菱S12柴油发动机风扇驱动器总成的解体、检修

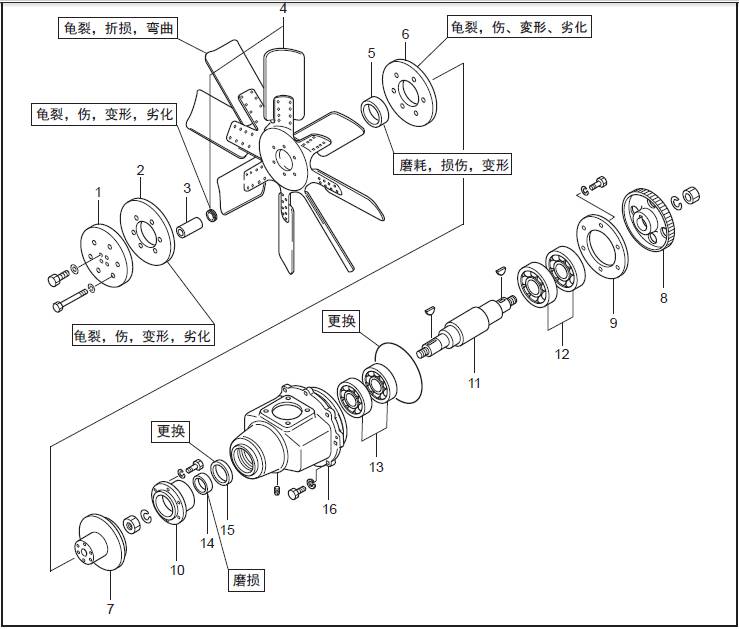

解体顺序

1 三菱S12柴油发动机风扇压板

2 磨擦橡胶片

3 座圈

4 三菱S12柴油发动机风扇、衬圈( 约 50 kg)( 大型三菱S12柴油发动机风扇规格约80 kg)

5 衬圈

6 磨擦橡胶片

7 三菱S12柴油发动机风扇毂

8 三菱S12柴油发动机风扇驱动齿轮

9 三菱S12柴油发动机推力片

10 联轴器

11 驱动轴

12 轴承

13 轴承

14 三菱S12柴油发动机油封轴套

15 三菱S12柴油发动机油封

16 三菱S12柴油发动机风扇驱动器本体( 约 26 kg)

三菱S12柴油发动机风扇的1片叶片损伤时因振动会引起其他叶片的损伤,轴承的异常磨损等,应更换新的三菱S12柴油发动机风扇。

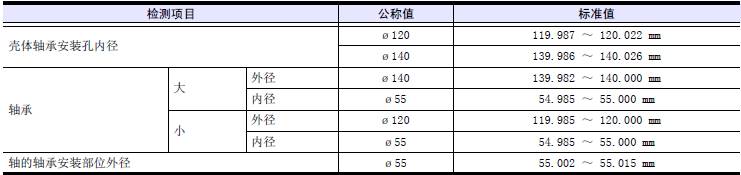

2.11 三菱S12柴油发动机风扇驱动器的检测

检测三菱S12柴油发动机风扇驱动轴和驱动器壳体的轴承安装部位,严重磨损时更换新品。

2.12 衬套、磨擦橡胶片、衬圈的检查

检查衬套、磨擦橡胶片、衬圈,发现异常时更换新品。

2.13 检查三菱S12柴油发动机油封轴套

发现三菱S12柴油发动机油封轴套有引起润滑油漏油的击痕、损伤、磨损和变形等异常时,更换三菱S12柴油发动机油封轴套。

2.14 更换三菱S12柴油发动机油封轴套

2.14.1拆卸三菱S12柴油发动机油封轴套

在轴套的端部3处用锤垂直打击凿子,降低轴套的张力后拆出。用此方法不能拆出时,将凿子轴向放置,轻轻打击轴套使其伸长,消除过盈量后拆出。

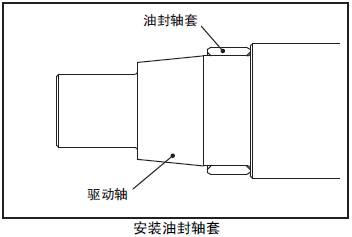

2.14.2安装三菱S12柴油发动机油封轴套

用加热器等加温三菱S12柴油发动机油封轴套至180 ~ 200 ℃左右。将三菱S12柴油发动机油封轴套插入驱动轴。

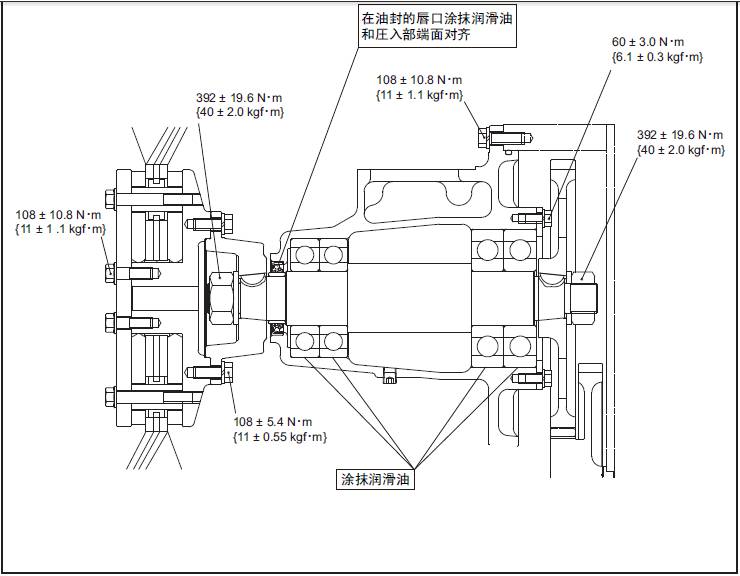

2.15 三菱S12柴油发动机风扇驱动器的组装

三菱S12柴油发动机风扇驱动器的组装

2.15.1三菱S12柴油发动机风扇驱动器本体的组装

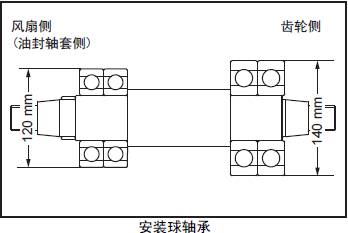

(1) 使用轴承安装器,将轴承压入驱动轴。

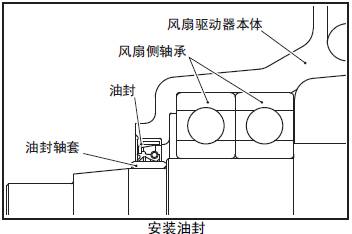

(2) 使用安装器将三菱S12柴油发动机油封装入三菱S12柴油发动机风扇驱动器本体。

(3) 在三菱S12柴油发动机油封的唇口涂抹清洁润滑油。

(4) 将驱动轴装入驱动器本体。

(5) 安装三菱S12柴油发动机推力片,按照规定的扭矩紧固螺栓。

(6) 在驱动轴齿轮侧安装键。

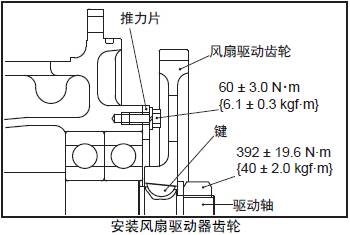

(7) 和驱动轴的键对准后安装驱动齿轮,用规定的扭矩紧固螺帽。

(8) 在驱动轴三菱S12柴油发动机风扇侧安装键。

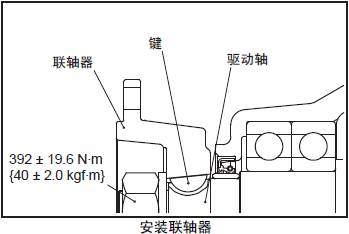

(9) 和驱动轴的键对准后安装联轴器,用规定的扭矩紧固螺帽。

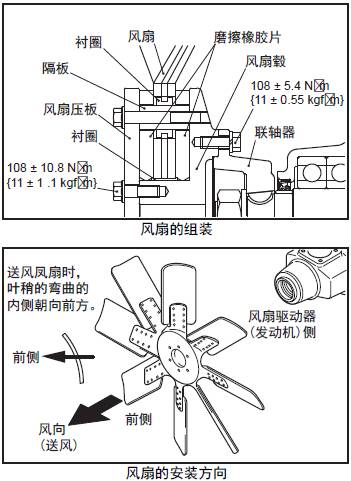

2.15.2三菱S12柴油发动机风扇的组装

三菱S12柴油发动机风扇在组装作业的最后阶段进行安装。

(1) 将三菱S12柴油发动机风扇毂安装在联轴器上,按照规定的扭矩紧固螺栓。

(2) 将磨擦橡胶片安装在三菱S12柴油发动机风扇毂上。

(3) 将衬圈安装在三菱S12柴油发动机风扇毂上。

(4) 将三菱S12柴油发动机风扇安装在衬圈上。

注: 安装时,注意三菱S12柴油发动机风扇的安装方向( 风向:排出) 不要装错。

(5) 将衬圈安装在三菱S12柴油发动机风扇上。

(6) 将衬套插入衬圈、磨擦橡胶片内。

(7) 将磨擦橡胶片安装在三菱S12柴油发动机风扇毂上。

(8) 将三菱S12柴油发动机风扇压板安装在三菱S12柴油发动机风扇毂上,按照规定的扭矩紧固螺栓。

3. 安装三菱S12柴油发动机冷却系统

􀂌 安装时的顺序和拆卸时相反。( 参照解体图)

􀂌 充分清洗、干燥冷却水管路。

3.1 安装冷却水管(空气冷却器)

在空气冷却器出入口接头和水管之间的垫片两面涂抹硅密封剂。

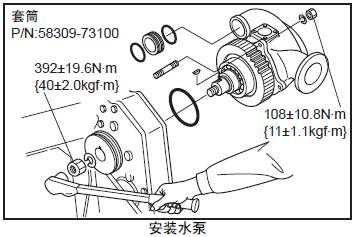

3.2 安装三菱S12柴油发动机水泵

按照规定的扭矩紧固安装螺帽和皮带轮。
