三菱S12柴油发动机空气起动系统

三菱S12柴油发动机空气起动系统

1. 拆卸三菱S12柴油发动机空气起动系统.......................................................12-3

1.1 拆卸电磁阀......................................................................12-3

1.2 空气管、起动阀、分配阀的拆卸....................................................12-4

1.3 拆卸空气起动马达. ...............................................................12-5

2. 空气起动器系统的解体、检修，组装 .......................................12-6

2.1 电磁阀的解体、检修..............................................................12-6

2.2 安装电磁阀......................................................................12-7

2.3 起动马达 的解体，检测............................................................12-8

2.4 检测起动阀......................................................................12-9

2.5 起动阀的组装...................................................................12-10

2.6 分配阀的解体，检测.............................................................12-11

2.7 分配阀的检测...................................................................12-12

2.8 起动阀的组装...................................................................12-13

3. 安装三菱S12柴油发动机空气起动系统......................................................12-13

1. 拆卸三菱S12柴油发动机空气起动系统

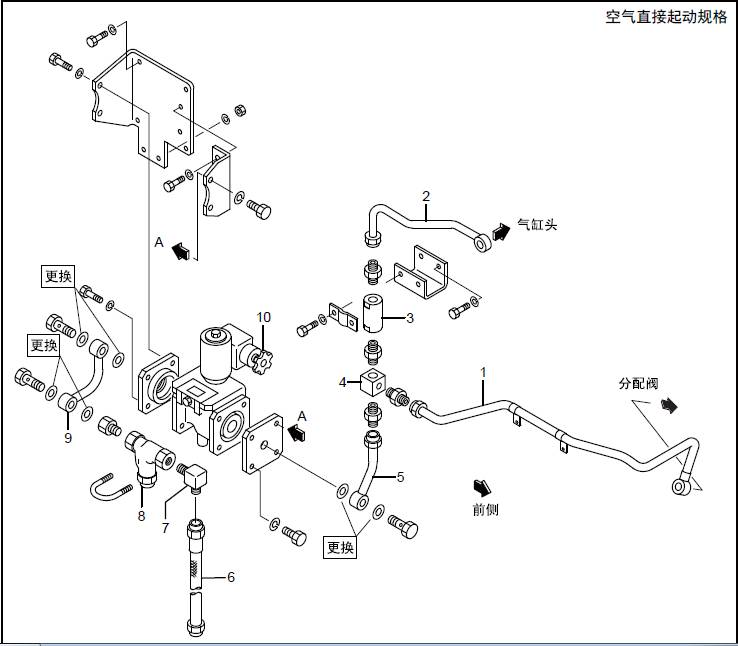

1.1 拆卸电磁阀

拆卸电磁阀

拆卸顺序

1 空气管

2 空气管

3 止回阀

4 管接头

5 空气管

6 饶性管

7 弯头

8 起动空气滤器

9 空气管

10 电磁阀

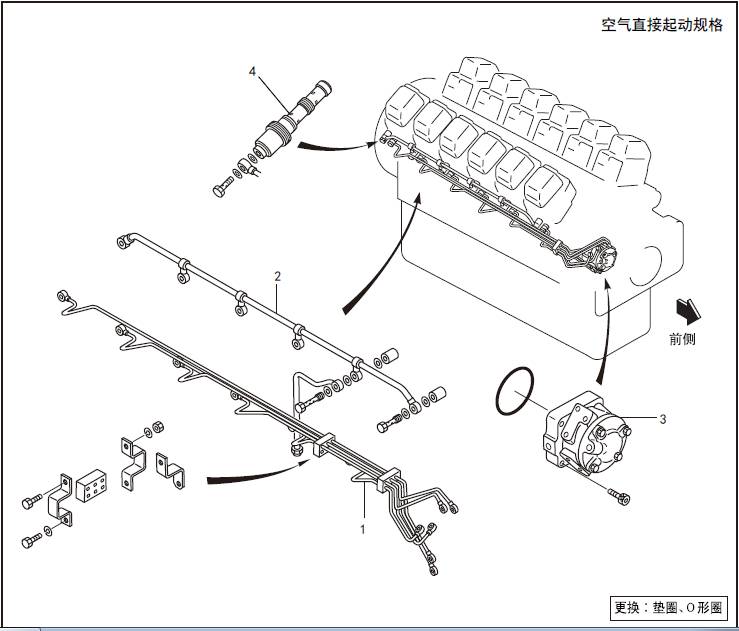

1.2 空气管、起动阀、分配阀的拆卸

空气管、起动阀、分配阀的拆卸

拆卸顺序

1 No.1 ～ 6 控制空气管

2 主空气管

3 分配阀

4 起动阀

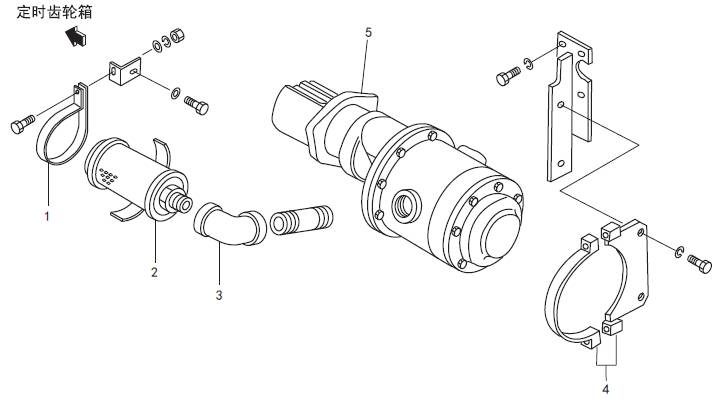

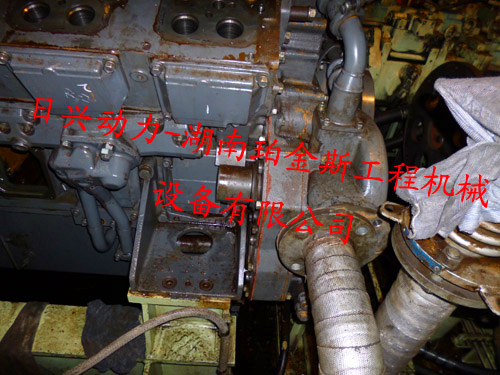

1.3 拆卸空气起动马达

拆卸空气起动马达

拆卸顺序

1 管夹

2 自动消音器

3 弯头

4 管夹

5 空气起动马达 ( 约60 kg)

2. 空气起动器系统的解体、检修，组装

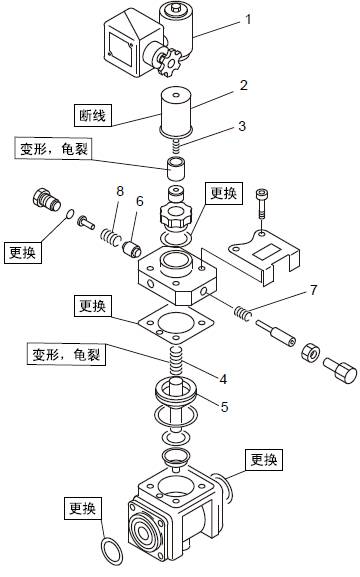

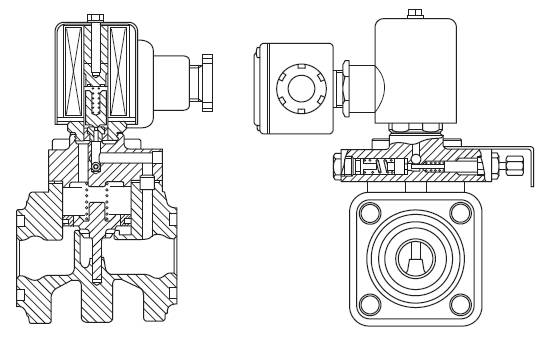

2.1 电磁阀的解体、检修

空气直接起动、空气起动器规格

电磁阀的解体、检修

拆卸顺序

1 电磁阀

2 绕组

3 柱塞弹簧

4 三菱S12柴油发动机活塞弹簧

5 三菱S12柴油发动机活塞总成

6 阀

7 回程弹簧

8 阀弹簧

2.2 安装电磁阀

空气直接起动、空气起动器规格

安装电磁阀
