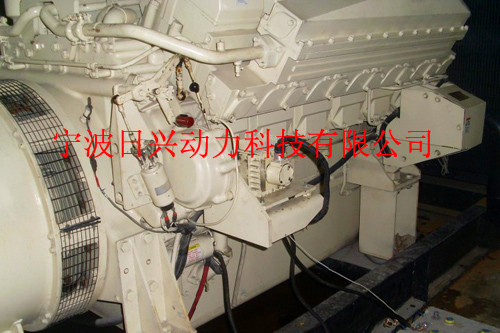

三菱R16柴油发动机后部装置的检测、修理


详细描述:

三菱R16柴油发动机后部装置的检测、修理

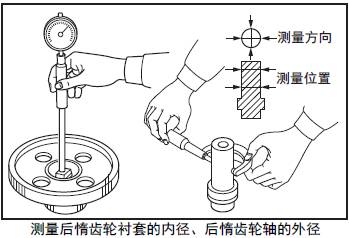

2.1 测量三菱R16柴油发动机后三菱R16柴油发动机惰齿轮衬套内径和三菱R16柴油发动机后三菱R16柴油发动机惰齿轮轴外径

测量三菱R16柴油发动机后三菱R16柴油发动机惰齿轮衬套的内径和三菱R16柴油发动机后三菱R16柴油发动机惰齿轮轴的外径。超过极限值时,更换新的摇臂衬套或三菱R16柴油发动机摇臂轴。

注: 更换三菱R16柴油发动机惰齿轮衬套后适用时,对三菱R16柴油发动机惰齿轮衬套的内径进行铰削加工。

检测项目

公称值

标准值

限定值

三菱R16柴油发动机后三菱R16柴油发动机惰齿轮衬套的内径

ø65 mm

65.000 ~ 65.030 mm

65.060 mm

三菱R16柴油发动机后三菱R16柴油发动机惰齿轮轴的外径

ø65 mm

64.951 ~ 64.970 mm

64.900 mm

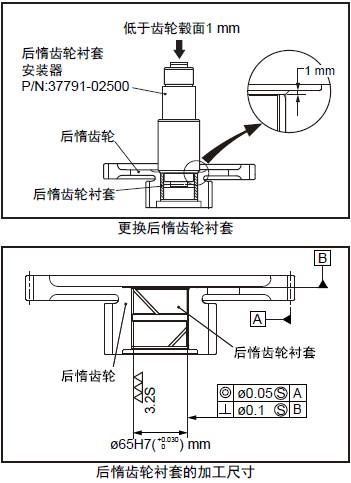

2.2 更换三菱R16柴油发动机后三菱R16柴油发动机惰齿轮衬套

(1) 使用衬套安装器的拆卸端将三菱R16柴油发动机后三菱R16柴油发动机惰齿轮衬套拆出。

(2) 三菱R16柴油发动机后三菱R16柴油发动机惰齿轮衬套的油槽如图示方向放置,使用衬套安装器的装入端将三菱R16柴油发动机后三菱R16柴油发动机惰齿轮衬套从大齿轮侧压入。

(3) 对压入后的三菱R16柴油发动机后三菱R16柴油发动机惰齿轮衬套内径进行铰孔加工,加工尺寸如图示。

注: 三菱R16柴油发动机后三菱R16柴油发动机惰齿轮衬套是以半成品状态提供的,因此压入后必须进行铰孔加工。

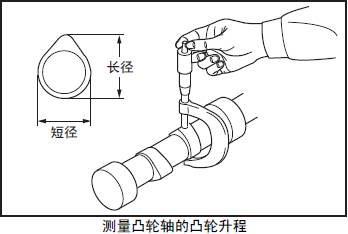

2.3 测量三菱R16柴油发动机凸轮轴的凸轮升程

测量各凸轮的长径和短径,求出凸轮升程。超过极限值时更换新的三菱R16柴油发动机凸轮轴

检测项目

零件编号

标准值

限定值

凸轮升程

( 长径- 短径)

右: 37705-10300

左: 37705-10400

(重迭角度 93°)

9.207 ~ 9.287 mm

8.931 mm

右: 37705-20100

左: 37705-20200

(重迭角度 61°)

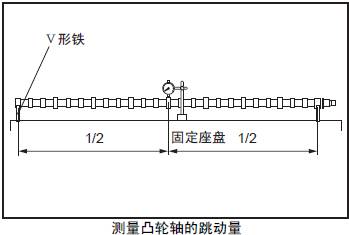

2.4 测量三菱R16柴油发动机凸轮轴的跳动量

测量三菱R16柴油发动机凸轮轴的全幅跳动量。超过极限值时,用压力机校正三菱R16柴油发动机凸轮轴或更换新品。

注: 使用千分表,回转三菱R16柴油发动机凸轮轴一周测量指针的跳动量。

检测项目

备注

标准值

限定值

三菱R16柴油发动机凸轮轴的跳动量

全幅

0.05 mm 以下0.08

0.08 mm

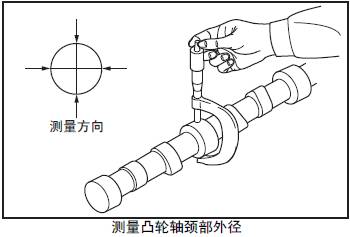

2.5 测量三菱R16柴油发动机凸轮轴颈部外径

测量三菱R16柴油发动机凸轮轴颈部正交两个方向的外径。超过极限值时更换新的三菱R16柴油发动机凸轮轴。

2.6 检测三菱R16柴油发动机凸轮轴衬套

(1) 三菱R16柴油发动机凸轮轴衬套的内表面有损伤、腐蚀或剥离等异常时,更换新品。

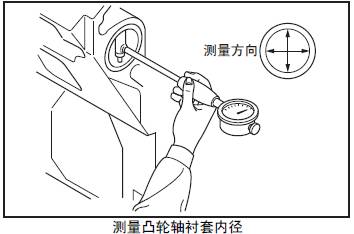

(2) 三菱R16柴油发动机凸轮轴衬套安装在三菱R16柴油发动机三菱R16柴油发动机缸体的状态下,测量三菱R16柴油发动机凸轮轴衬套的内径。超过极限值时更换新的三菱R16柴油发动机凸轮轴衬套。

注: 测量内径时,注意不要损伤三菱R16柴油发动机凸轮轴衬套的内面。

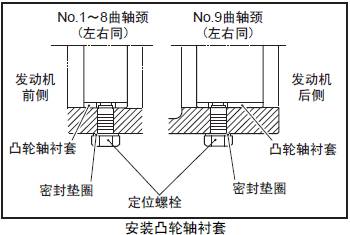

2.7 更换三菱R16柴油发动机凸轮轴衬套

(1) 从三菱R16柴油发动机三菱R16柴油发动机缸体侧面拆卸定位螺栓,拆出三菱R16柴油发动机凸轮轴衬套。

(2) 三菱R16柴油发动机三菱R16柴油发动机缸体的定位螺栓孔和三菱R16柴油发动机凸轮轴衬套的定位螺栓孔对准后,安装三菱R16柴油发动机凸轮轴衬套,用定位螺栓固定。

3. 前部装置的检测、修理

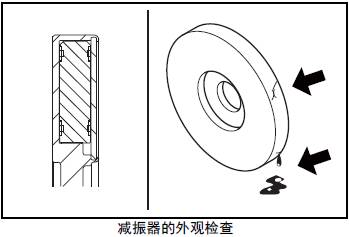

3.1 三菱R16柴油发动机减振器的外观检查

检查外观有无龟裂,端板有无鼓胀变形,有无硅油漏泄,有无因过热引起的油漆变色或剥落。发现有异常时更换新品。

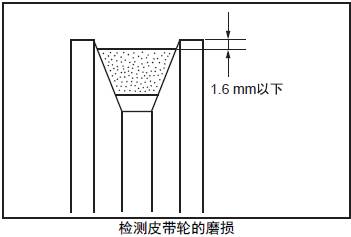

3.2 检测三菱S16柴油机皮带轮( 三菱S16柴油机皮带轮配置规格)

检测三菱S16柴油机皮带轮槽有无磨损。

(1) 检测三菱S16柴油机皮带轮的下陷状况。

(2) 用新的皮带紧卷在三菱S16柴油机皮带轮的皮带槽内。

(3) 从三菱S16柴油机皮带轮的外周侧面测量,皮带下沉1.6 mm 以上时,更换新的三菱S16柴油机皮带轮。

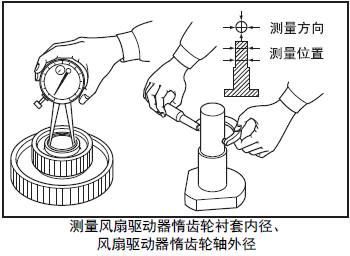

3.3 测量三菱R16柴油发动机风扇驱动器三菱R16柴油发动机惰齿轮衬套内径、三菱R16柴油发动机风扇驱动器三菱R16柴油发动机惰齿轮轴外径( 三菱R16柴油发动机风扇配置规格)

测量三菱R16柴油发动机风扇驱动器三菱R16柴油发动机惰齿轮衬套的内径和三菱R16柴油发动机风扇驱动器三菱R16柴油发动机惰齿轮轴的外径。超过极限值时,更换新的三菱R16柴油发动机风扇驱动器三菱R16柴油发动机惰齿轮总成或三菱R16柴油发动机风扇驱动器三菱R16柴油发动机惰齿轮轴。

注: 更换三菱R16柴油发动机惰齿轮衬套后使用时,对三菱R16柴油发动机惰齿轮衬套的内径进行铰削加工。

3.4 更换三菱R16柴油发动机风扇驱动器三菱R16柴油发动机惰齿轮衬套( 三菱R16柴油发动机风扇配置规格)

(1) 使用前三菱R16柴油发动机惰齿轮衬套拆卸工具的拆卸端将三菱R16柴油发动机风扇驱动器三菱R16柴油发动机惰齿轮衬套拆出。

(2) 使用三菱R16柴油发动机惰齿轮衬套拆卸工具的装入端,从大齿轮端将三菱R16柴油发动机风扇驱动器三菱R16柴油发动机惰齿轮衬套压入至齿轮毂的端面平齐。再用三菱R16柴油发动机惰齿轮衬套拆卸工具的拆卸端,将衬套端面压入至低于齿轮毂端面约1mm。

(3) 对压入后的三菱R16柴油发动机风扇驱动器三菱R16柴油发动机惰齿轮三菱R16柴油发动机惰齿轮衬套内径进行铰孔加工,加工尺寸如图示。注: 三菱R16柴油发动机风扇驱动器三菱R16柴油发动机惰齿轮衬套是以半成品状态提供的,因此压入后必须进行铰孔加工。

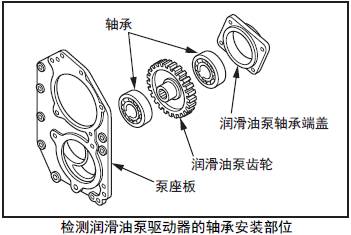

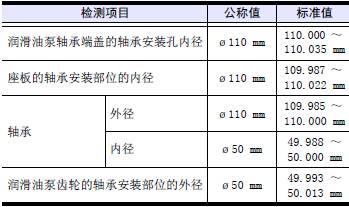

3.5 检测三菱R16柴油发动机 机油泵驱动器轴承安装部位的外径和内径

转动轴承,回转不顺畅时更换新的轴承。检测三菱R16柴油发动机 机油泵轴承端盖的轴承安装部位,严重磨损时更换新品。

检测三菱R16柴油发动机机油泵座板的轴承安装部位,严重磨损时更换新品。

检测三菱R16柴油发动机机油泵齿轮的轴承安装部位,严重磨损时更换新品。

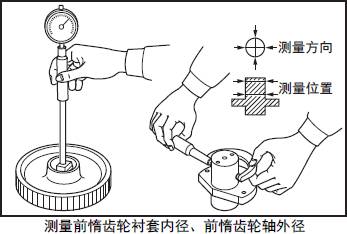

3.6 测量前三菱R16柴油发动机惰齿轮衬套内径、前三菱R16柴油发动机惰齿轮轴外径

测量前三菱R16柴油发动机惰齿轮衬套的内径和前三菱R16柴油发动机惰齿轮轴的外径。超过极限值时,更换新的前三菱R16柴油发动机惰齿轮总成或前三菱R16柴油发动机惰齿轮轴。

注: 更换三菱R16柴油发动机惰齿轮衬套后适用时,对三菱R16柴油发动机惰齿轮衬套的内径进行铰削加工。

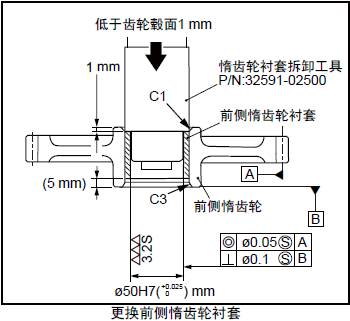

3.7 更换三菱R16柴油发动机前侧三菱R16柴油发动机惰齿轮衬套

(1) 使用三菱R16柴油发动机惰齿轮衬套拆卸工具的拆卸端将前三菱R16柴油发动机惰齿轮衬套拆出。

(2) 使用三菱R16柴油发动机惰齿轮衬套拆卸工具的装入端,从1mm 倒角的端面压入,将前三菱R16柴油发动机惰齿轮衬套压入至齿轮毂的端面平齐。再用三菱R16柴油发动机惰齿轮衬套拆卸工具的拆卸端,将衬套端面压入至低于齿轮毂端面约1mm。

(3) 对压入后的前三菱R16柴油发动机惰齿轮衬套内径进行铰孔加工,加工尺寸如图示。

注: 前三菱R16柴油发动机惰齿轮衬套是以半成品状态提供的,因此压入后必须进行铰孔加工。
