安装三菱R16柴油发动机燃油喷油泵


详细描述:

 安装三菱R16柴油发动机燃油喷油泵

安装三菱R16柴油发动机燃油喷油泵

3.1.1 喷油泵安装前的确认

安装时,注意驱动器联轴器的安装位置和方向不要装错。180°反装时,燃油喷油定时不能进行调整。

(1) 盘转三菱R16柴油发动机曲轴,安装右侧喷油泵时盘车至No.1 压缩上死点位置,安装左侧喷油泵时盘车至No.7 汽缸的压缩上死点位置。

(2) 将临时安装在喷油泵的驱动器联轴器和驱动轴联轴器侧的叠层板拆开,在驱动器轴上安装半月形键并连接。这时,驱动侧联轴器尽量向驱动器壳体侧插入,安装螺栓处于松动状态。

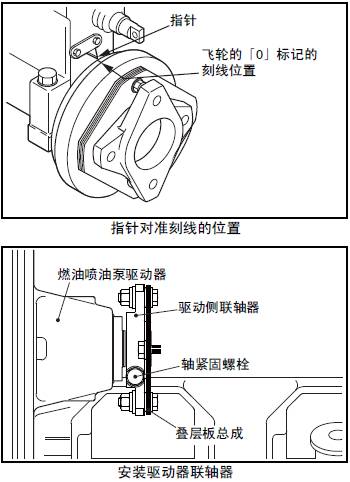

(3) 将三菱R16柴油发动机燃油喷油泵三菱R16柴油发动机飞轮的记号「0」的刻线和指针位置对齐。(No.1、7 气缸的喷油开始位置)

注: 安装时,注意驱动器联轴器的安装方向不要装错。

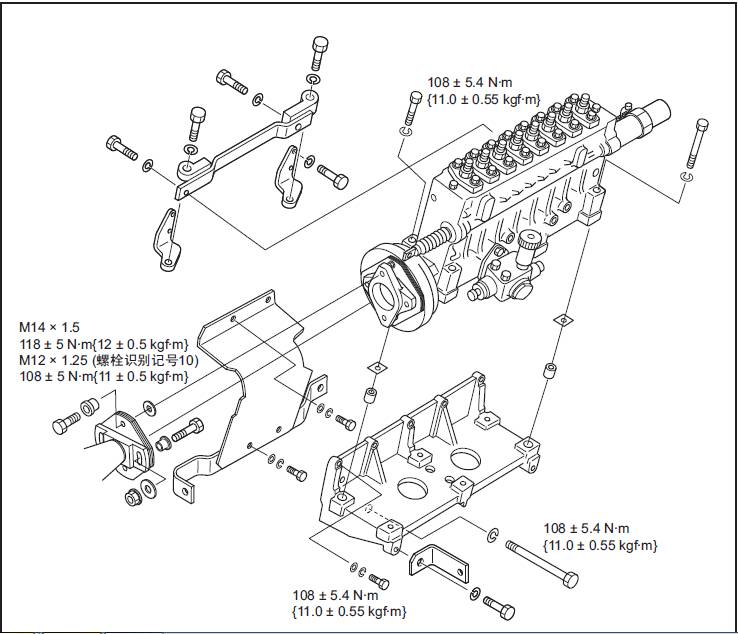

3.1.2 安装三菱R16柴油发动机燃油喷油泵

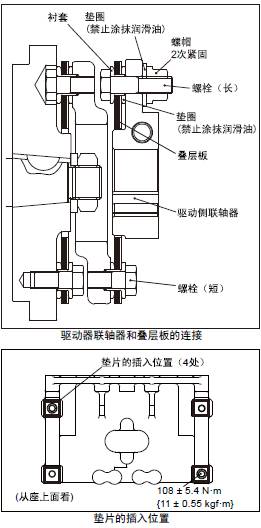

(a) 在右侧喷油泵座的喷油泵安装面上,插入和拆卸时相同厚度(t=0.25 mm) 的新品垫片。( 左侧喷油泵座没有垫片)

(b) 驱动器联轴器和叠层板的连接螺栓( 长) 按照规定扭矩紧固后一旦全部旋松,再次按照规定扭矩拧紧。(2 次紧固)

(c) 驱动器联轴器和叠层板的配合面如有杂质嵌入会引起打滑或损伤,使用前螺栓、衬套和垫圈要清洗干净。

(d) 各联轴器旋紧后,如果叠层板发生扭曲变形时,应重新旋紧。

(1) 在右侧喷油泵座的喷油泵安装面上,插入和拆卸时相同厚度(t=0.25 mm) 的新品垫片。

注: 左侧泵座不使用垫片。

(2) 吊起三菱R16柴油发动机燃油喷油泵。缓慢吊落三菱R16柴油发动机燃油喷油泵,对准泵座的定位销后安装。

注: 安装螺栓时,确认垫片确实插入。

(3) 连接叠层板、驱动器联轴器,用螺栓临时固定。这时,确认在No.1、7 压缩上死点位置处时三菱R16柴油发动机燃油喷油泵三菱R16柴油发动机飞轮的记号「0」的刻线在指针附近。

注: 安装各联轴器的连接螺栓时,注意不要忘记安装衬套、垫圈并注意其安装方向。

(4) 调整驱动器联轴器和三菱R16柴油发动机飞轮之间的间隙为标准值。调整要领参照「三菱R16柴油发动机燃油系统」的「喷油泵三菱R16柴油发动机飞轮和驱动轴联轴器的间隙调整」项。

(5) 各联轴器临时紧固的所有螺栓和螺帽按照规定的紧固紧固。

(6) 再次确认各联轴器的间隙和各部分螺栓紧固状态。

(7) 安装喷油泵壳体和三菱R16柴油发动机三菱R16柴油发动机缸体之间的支架。

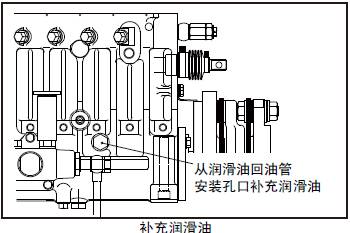

(8) 从凸轮室三菱S16柴油机润滑油管安装孔补充三菱R16柴油发动机润滑油。

(9) 安装三菱S16柴油机润滑油管、燃油管。

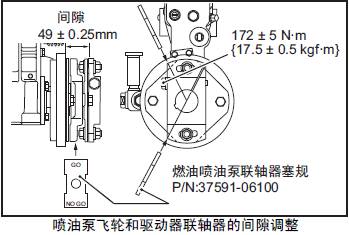

3.1.3 喷油泵三菱R16柴油发动机飞轮和驱动器联轴器的间隙调整

用喷油泵联轴器塞规设定三菱R16柴油发动机飞轮和联轴器之间的间隙。

(1) 将塞规的GO 侧插入间隙内,设定三菱R16柴油发动机飞轮和联轴器之间的间隙尺寸。

(2) 按照规定的扭矩紧固螺栓。

(3) 确认塞规的NO GO侧插不进,然后再次将GO侧插入进行确认。此状态,喷油泵三菱R16柴油发动机飞轮和驱动器联轴器之间的间隙作为设定值。

(4) 当插入塞规不能达到上记状态时,应旋松螺栓,重新设定间隙。

3.2 安装燃油控制三菱R16柴油发动机连杆

3.2.1 安装控制轴

控制轴两端的轴承装配不良、或轴承不能正常回转时,会引起颤振等机器故障。

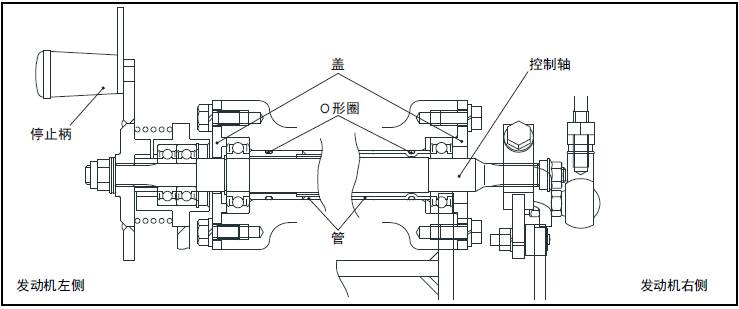

安装控制轴

(1) 将装有O形圈的管插入三菱R16柴油发动机正时齿轮箱内。

(2) 将控制轴插入管内。

(3) 控制轴两端压入轴承后安装轴承端盖。

(4) 用塑料软锤左右交换轻击控制轴两端,使其活动顺滑。

(5) 用手转动控制杆,确认回转正常。

3.2.2 安装控制三菱R16柴油发动机连杆柄

(1) 两气缸侧的三菱R16柴油发动机连杆柄( 刻印L、R) 和球轴承、卡环、端板一起安装在座上。

(2) 控制轴的右侧端部安装有锯齿孔的三菱R16柴油发动机连杆柄。

(3) 控制轴的左侧端部,和球轴承、卡环、端板一起,安装连接调速器执行器的三菱R16柴油发动机连杆柄。

(4) 调速器执行器输出轴的角度刻度「0」( 燃油减侧) 时,调速器柄置于规定的位置处和锯齿孔连接。

注: 调速器柄的规定位置参照「三菱R16柴油发动机燃油系统」的「燃油控制三菱R16柴油发动机连杆的安装和调整」项。

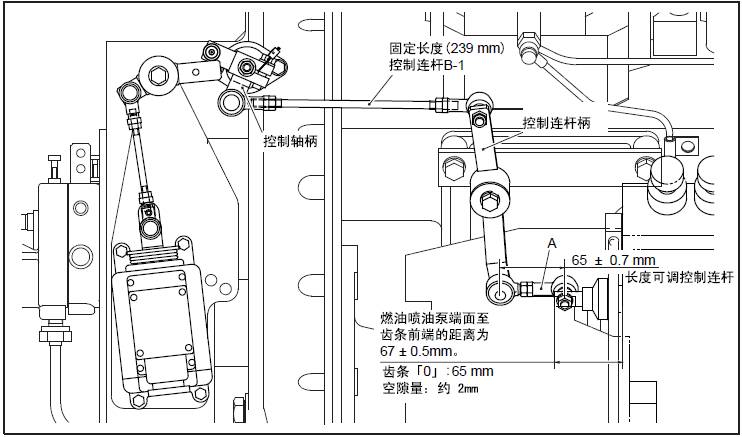

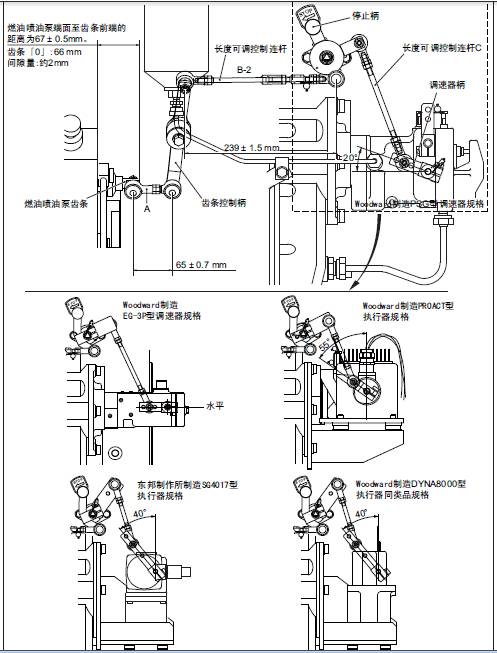

3.2.3 燃油控制三菱R16柴油发动机连杆的安装和调整

左气缸侧的三菱R16柴油发动机连杆总图

右气缸侧的三菱R16柴油发动机连杆总图

三菱R16柴油发动机燃油喷油泵的游隙量过大时,调速器在三菱R16柴油发动机停止位置时有可能不能切断燃油供应,引起三菱R16柴油发动机超速。

(1) 三菱R16柴油发动机燃油喷油泵齿条和齿条控制柄之间的三菱R16柴油发动机连杆A (左右侧气缸同)调整至65±0.7 mm,安装在左右气缸侧。

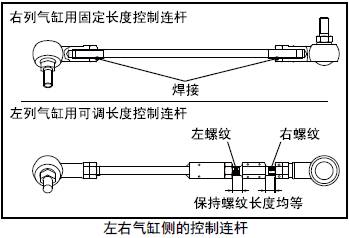

(2) 右气缸侧用固定长度(239 mm)的控制三菱R16柴油发动机连杆B-1,连接控制三菱R16柴油发动机连杆柄和控制轴的柄。

(3) 左气缸侧用可调长度控制三菱R16柴油发动机连杆B-2 调整至239 mm 临时锁紧,和有锯齿孔的停止柄连接。确认两气缸侧的三菱R16柴油发动机燃油喷油泵齿条处于「0」位置,油门柄和套管、回程弹簧一起和控制轴的锯齿孔连接。

注: 反旋螺纹部分左右均等旋紧。

(4) 通过对左气缸侧可调长度控制三菱R16柴油发动机连杆C 的微调整,使两气缸侧的三菱R16柴油发动机燃油喷油泵的齿条移动量相同。

(5) 控制轴柄和调速器柄之间安装可调长度控制三菱R16柴油发动机连杆。调速器执行器输出轴的角度刻度「0」( 不喷油位置) 时,作微调整使喷油泵端面至齿条前端的距离为67 mm。

注: 各可调长度三菱R16柴油发动机连杆的反旋螺纹部分左右均等旋紧,螺纹旋紧量8 mm 以上。

(6) 当停机柄扳至停止侧末端( 齿条「0」) 时,确认喷油泵和齿条前端的距离为65 mm,游隙量为2 mm。

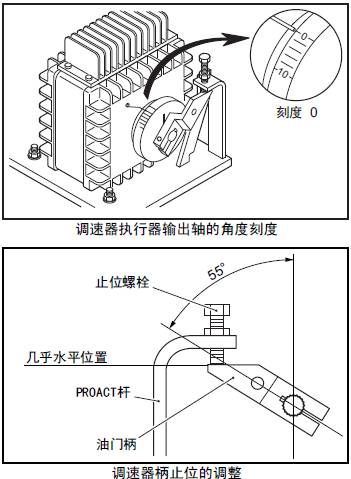

仅适用Woodward Governr,Ltd. 制造PROACT 型执行器规格

将止位螺栓安装在板上。

调速器执行器输出轴的角度刻度「0」( 不喷油位置)时,旋入止位螺栓至调速器柄的上面相接触并锁紧。

安装三菱S16柴油机停机电磁铁

3.3.1 三菱S16柴油机停机电磁铁

RUN-OFF 型:

三菱R16柴油发动机运转时不动作(OFF),动作(ON) 时三菱R16柴油发动机停止。

RUN-ON 型∶

三菱R16柴油发动机运转时动作(ON),不动作(OFF) 时三菱R16柴油发动机停止。

3.3.2 起动齿条限制电磁铁

RUN-OFF 型:

三菱R16柴油发动机起动时不动作(OFF),通常运转时动作(ON) 解除限制。

RUN-ON 型∶

三菱R16柴油发动机起动时动作(ON),通常运转时不动作(OFF) 解除限制。

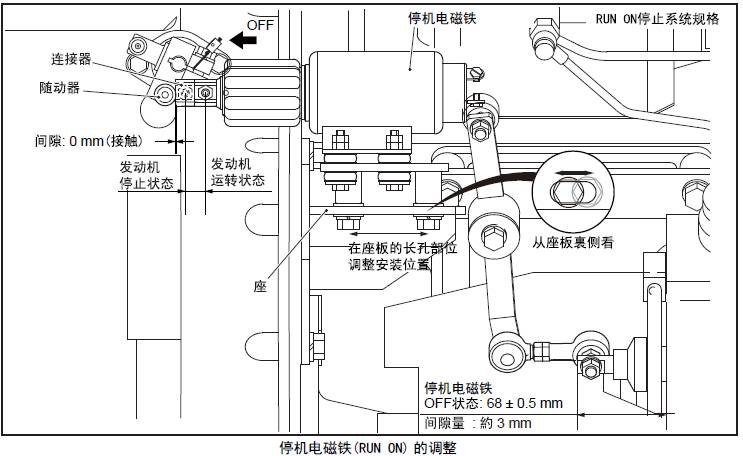

3.3.3 三菱S16柴油机停机电磁铁(RUN ON) 的调整

(1) 使三菱S16柴油机停机电磁铁OFF 状态( 三菱R16柴油发动机停止)。

(2) 通过座板的长螺栓孔调整三菱S16柴油机停机电磁铁的安装位置,使随动器和连接器的间隙为0 mm (接触)。

注: 调速器执行器的电源OFF 时,三菱R16柴油发动机燃油喷油泵齿条处于不喷油( 三菱R16柴油发动机停止) 位置。这时,三菱R16柴油发动机燃油喷油泵本体端面至三菱R16柴油发动机燃油喷油泵齿条前端的距离为68 ± 0.5 mm。

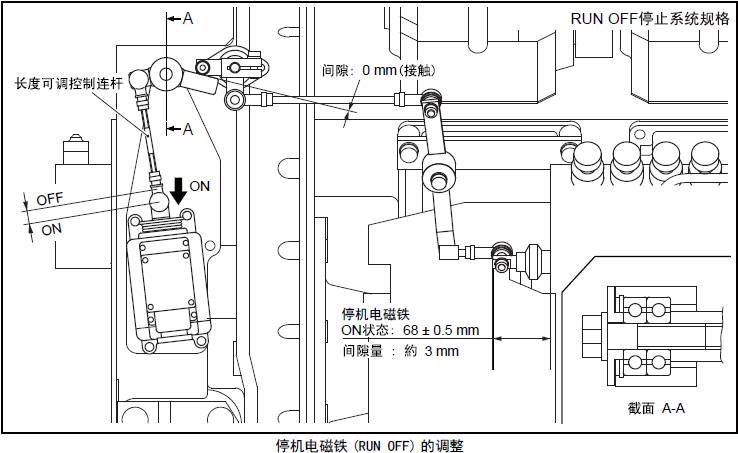

3.3.4 三菱S16柴油机停机电磁铁(RUN OFF) 的调整

(1) 用手拉引三菱S16柴油机停机电磁铁使其处于ON 状态( 三菱R16柴油发动机停止)。

(2) 对可调长度控制三菱R16柴油发动机连杆作微调整,使两气缸侧的三菱R16柴油发动机燃油喷油泵端面至控制齿条前端的距离为68 ±0.5 mm。

注:(a) 三菱S16柴油机停机电磁铁ON 状态时,保持约3 mm 的间隙量,使控制齿条在到达「0」位置前不动作。(b) 可调长度控制三菱R16柴油发动机连杆的反旋螺纹部分左右均等旋紧,螺纹旋入量8 mm 以上。

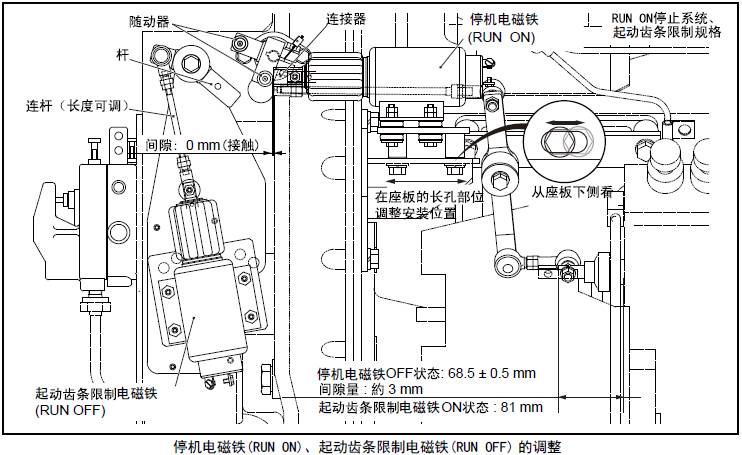

3.3.5 三菱S16柴油机停机电磁铁(RUN ON)、起动齿条限制电磁铁(RUN OFF) 的调整

(1) 使三菱S16柴油机停机电磁铁OFF 状态( 三菱R16柴油发动机停止)。

(2) 通过座板的长螺栓孔调整三菱S16柴油机停机电磁铁的安装位置,使随动器和连接器的间隙为0 mm (接触)。

注: 调速器执行器的电源OFF 时,三菱R16柴油发动机燃油喷油泵齿条处于不喷油( 三菱R16柴油发动机停止) 位置。这时,三菱R16柴油发动机燃油喷油泵本体端面至三菱R16柴油发动机燃油喷油泵齿条前端的距离为68 ± 0.5 mm。

(3) 用手拉引起动齿条限制电磁铁,使其处于ON 状态( 三菱R16柴油发动机起动状态)。调整可调长度控制三菱R16柴油发动机连杆,使三菱R16柴油发动机燃油喷油泵端面至控制齿条前端的距离为81 mm,杆和随动器相接触。

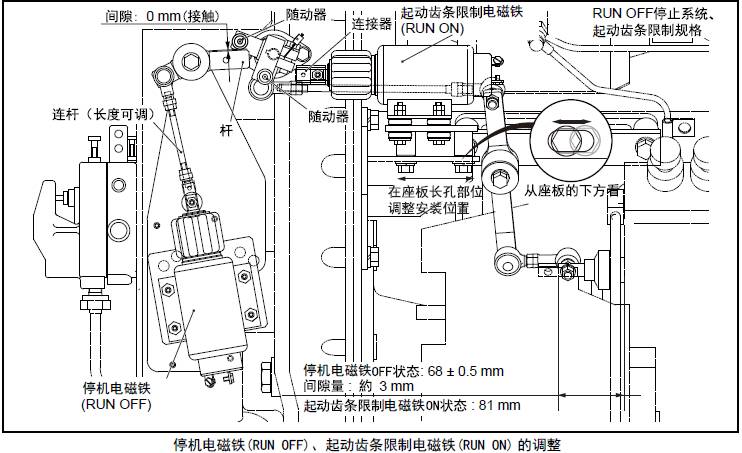

3.3.6 三菱S16柴油机停机电磁铁(RUN OFF)、起动齿条限制电磁铁(RUN ON) 的调整

(1) 用手拉引三菱S16柴油机停机电磁铁使其处于ON 状态( 三菱R16柴油发动机停止)。

(2) 调节可调长度控制三菱R16柴油发动机连杆,使随动器和杆的间隙为0 mm( 接触)。

注: 调速器执行器的电源OFF 时,三菱R16柴油发动机燃油喷油泵处于不喷油( 三菱R16柴油发动机停止) 位置。这时,三菱R16柴油发动机燃油喷油泵本体端面至三菱R16柴油发动机燃油喷油泵齿条前端的距离为68± 0.5 mm。

(3) 使起动齿条限制电磁铁OFF 状态( 三菱R16柴油发动机起动状态)。

(4) 通过座板的长螺栓孔调整起动齿条限制电磁铁的安装位置,使三菱R16柴油发动机燃油喷油泵端面至控制齿条前端的距离为81 mm,连接器和随动器相接触。

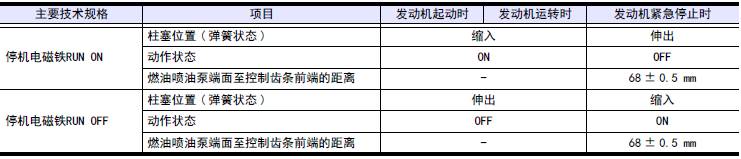

3.3.7 电磁铁的动作确认

确认三菱R16柴油发动机起动时、运转时、紧急停止时的各电磁铁的动作和喷油泵齿条的位置。

三菱S16柴油机停机电磁铁

注:(a) 三菱R16柴油发动机燃油喷油泵的燃油齿条前端距离68.5 mm( 至齿条0 位的间隙量3.5 mm) 以上时 ,三菱R16柴油发动机有可能不停止。(b) 当三菱R16柴油发动机燃油喷油泵齿条前端距离65mm( 齿条0 =和止位器接触的状态) 时有可能损坏止位器,确保有适当的间隙量(2 ~ 3 mm)。

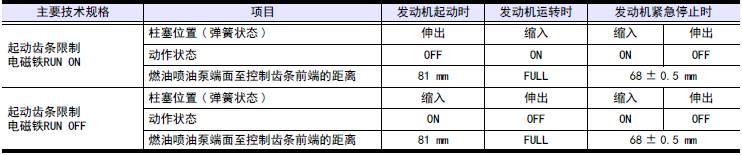

起动齿条限制电磁铁RUN ON
