三菱R16柴油发动机冷却系统的拆卸、检测


详细描述:

 三菱R16柴油发动机冷却系统的拆卸、检测

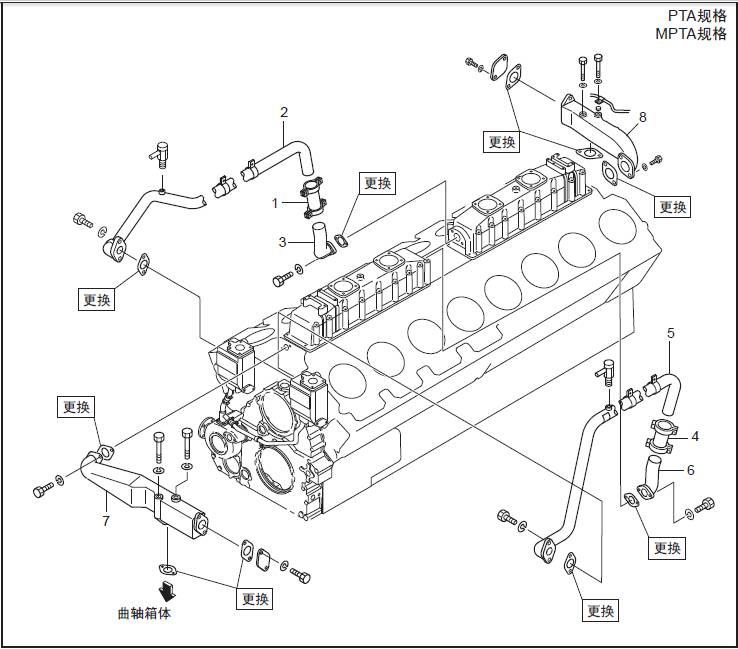

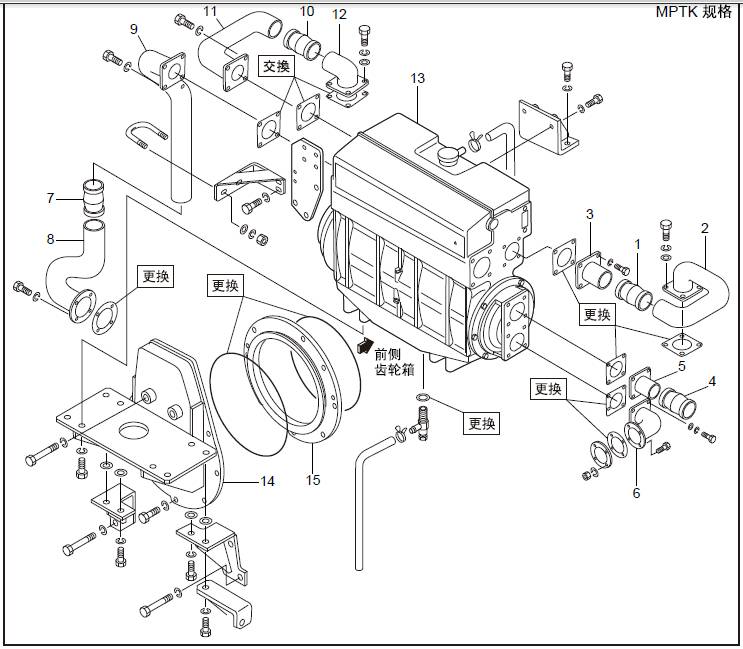

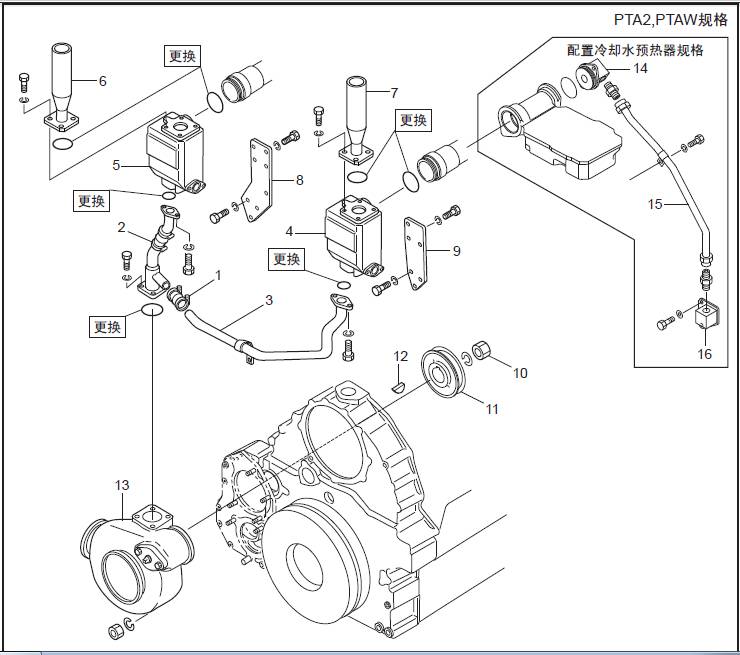

1.1 外部三菱R16柴油发动机冷却系统的拆卸,检修

外部三菱R16柴油发动机冷却系统的拆卸,检修

拆卸顺序

1 三菱S16柴油机冷却水管

2 旋塞

3 软管

4 三菱S16柴油机冷却水管

5 排水管

6 排水管

7 三菱S16柴油机冷却水管

外部三菱R16柴油发动机冷却系统的拆卸,检修

拆卸顺序

1 三菱S16柴油机冷却水管

2 橡胶软管

3 三菱S16柴油机旁通管

4 三菱S16柴油机恒温器( 约22 kg)

5 管接头

6 三菱S16柴油机冷却水管

7 水管连接件

8 三菱S16柴油机冷却水管

9 排水管

10 排水管

11 三菱S16柴油机冷却水管

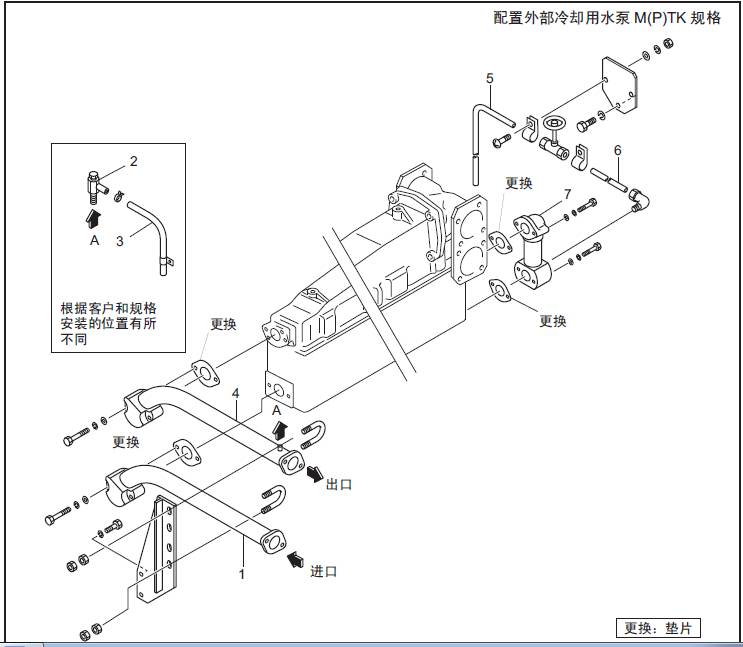

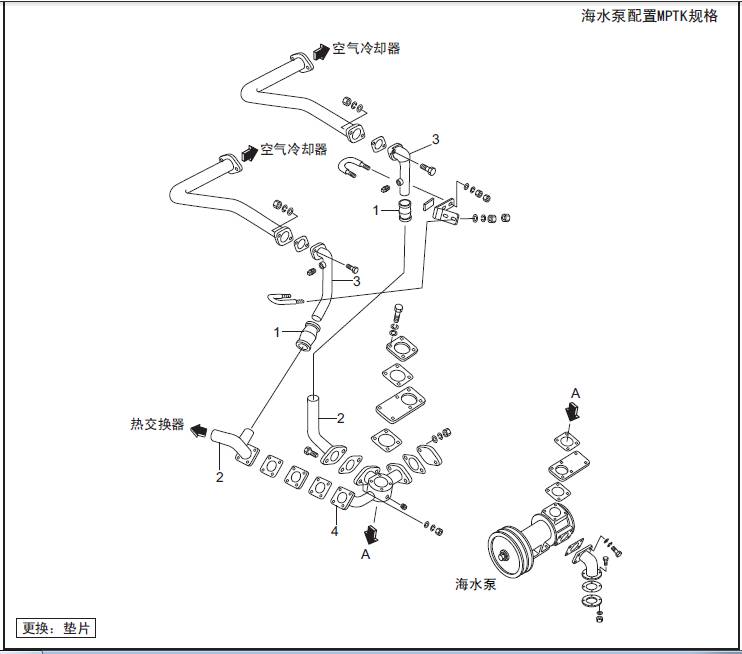

外部三菱R16柴油发动机冷却系统的拆卸,检修

拆卸顺序

1 管接头

2 三菱S16柴油机冷却水管

3 三菱S16柴油机冷却水管

4 三菱S16柴油机冷却水管

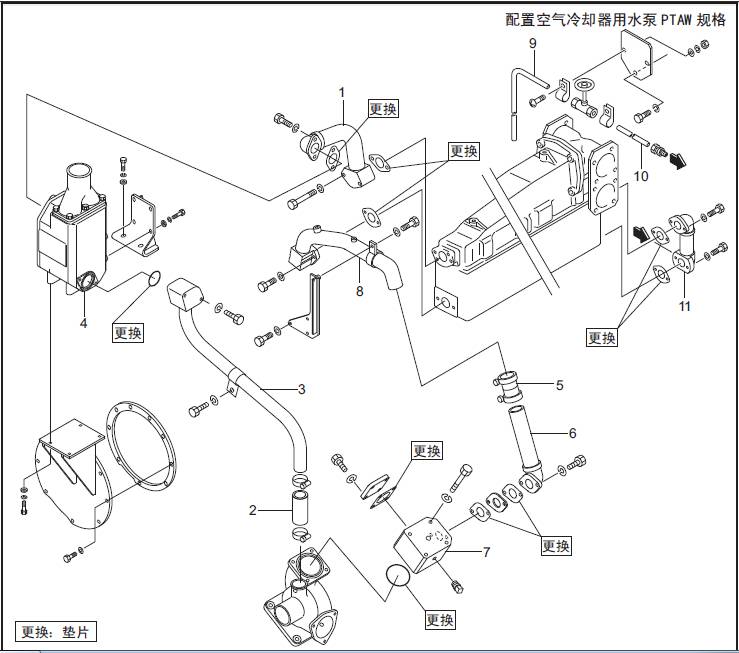

1.2 三菱S16柴油机空气冷却器水管的拆卸,检修

三菱S16柴油机空气冷却器水管的拆卸,检修

拆卸顺序

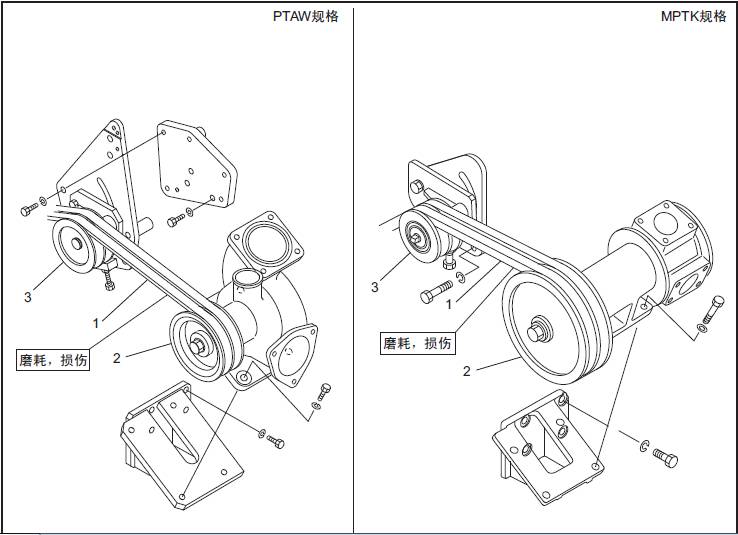

1 皮带

2 三菱S16柴油机空气冷却器水泵(PTAW 规格约24 kg)(MPTK 规格约34 kg)

3 三菱S16柴油机张紧轮总成

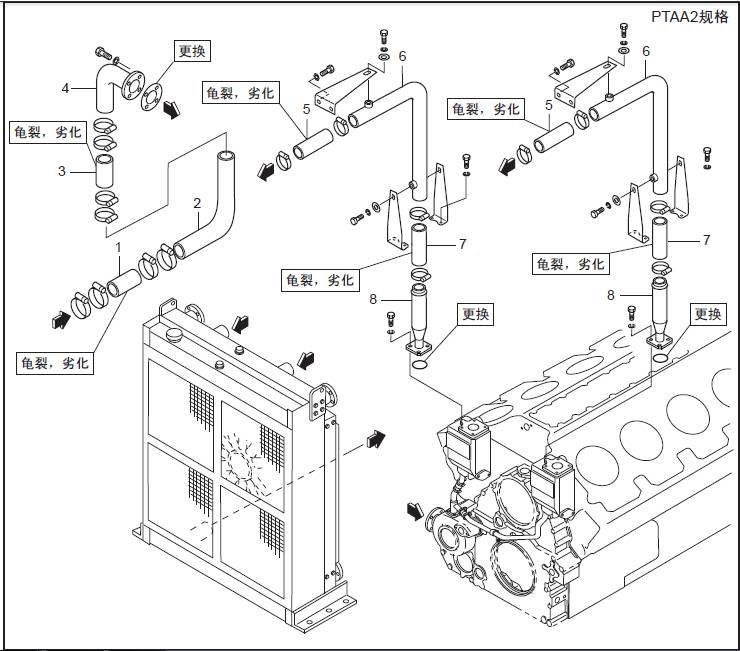

1.3 三菱S16柴油机热交换器的拆卸,检修

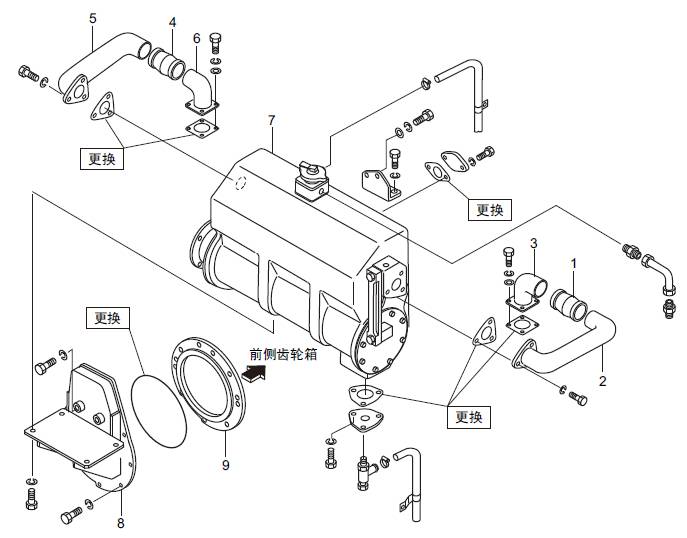

三菱S16柴油机热交换器的拆卸,检修

拆卸顺序

1 管接头

2 三菱S16柴油机冷却水管

3 三菱S16柴油机冷却水管

4 管接头

5 三菱S16柴油机冷却水管

6 三菱S16柴油机冷却水管

7 三菱S16柴油机热交换器( 约30 kg)

8 座( 约26 kg)

9 隔板

三菱S16柴油机热交换器的拆卸,检修

拆卸顺序

1 管接头

2 三菱S16柴油机冷却水管

3 三菱S16柴油机冷却水管

4 管接头

5 三菱S16柴油机冷却水管

6 三菱S16柴油机冷却水管

7 管接头

8 三菱S16柴油机冷却水管

9 三菱S16柴油机冷却水管

10 管接头

11 三菱S16柴油机冷却水管

12 三菱S16柴油机冷却水管

13 三菱S16柴油机热交换器( 约73 kg)

14 座( 约79 kg)

15 隔板

1.4 三菱S16柴油机冷却水管的拆卸,检修

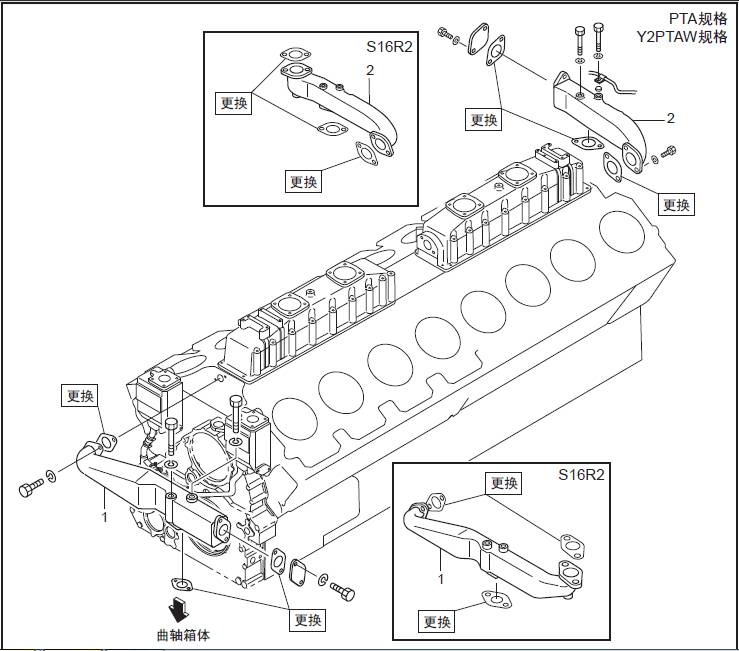

三菱S16柴油机冷却水管的拆卸,检修拆卸顺序

1 三菱S16柴油机冷却水管2 水管连接件

三菱S16柴油机冷却水管的拆卸,检修

拆卸顺序

1 橡胶软管

2 三菱S16柴油机冷却水管

3 橡胶软管

4 三菱S16柴油机冷却水管

5 橡胶软管

6 三菱S16柴油机冷却水管

7 橡胶软管

8 三菱S16柴油机冷却水管

三菱S16柴油机冷却水管的拆卸,检修

拆卸顺序

1 橡胶软管

2 三菱S16柴油机冷却水管

3 橡胶软管

4 三菱S16柴油机冷却水管

5 橡胶软管

6 三菱S16柴油机冷却水管

7 橡胶软管

8 三菱S16柴油机冷却水管

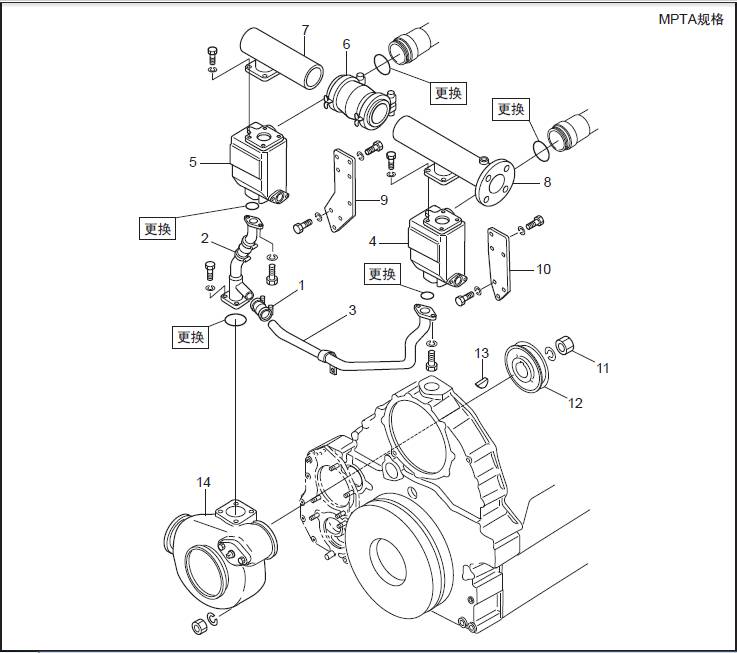

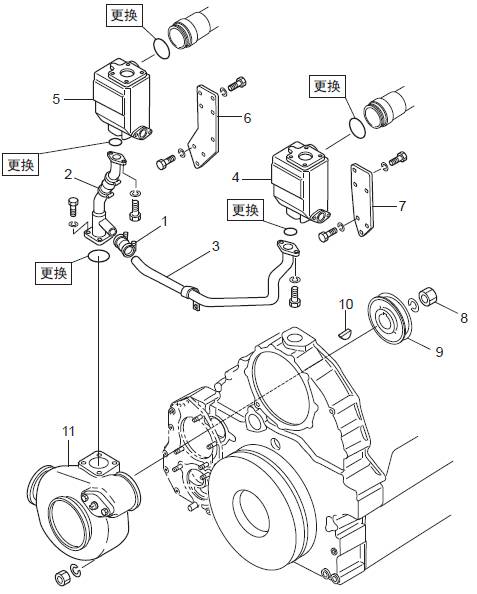

1.5 三菱S16柴油机恒温器壳体、冷却水管的拆卸,检修

三菱S16柴油机恒温器壳体、冷却水管的拆卸,检修

拆卸顺序

1 管接头

2 三菱S16柴油机旁通水管

3 三菱S16柴油机旁通水管

4 左侧三菱S16柴油机恒温器壳体

5 右侧三菱S16柴油机恒温器壳体

6 座

7 座

8 螺帽

9 三菱S16柴油机皮带轮( 三菱S16柴油机充电机驱动用)

10 键

11 三菱S16柴油机水泵( 约40 kg)

三菱S16柴油机恒温器壳体、冷却水管的拆卸,检修

拆卸顺序

1 管接头

2 三菱S16柴油机旁通水管

3 三菱S16柴油机旁通水管

4 左侧三菱S16柴油机恒温器壳体

5 右侧三菱S16柴油机恒温器壳体

6 三菱S16柴油机冷却水管

7 三菱S16柴油机冷却水管

8 座

9 座

10 螺帽

11 三菱S16柴油机皮带轮( 三菱S16柴油机充电机驱动用)

12 键

13 三菱S16柴油机水泵( 约40 kg)

14 管接头

15 管

16 支架

三菱S16柴油机恒温器壳体、冷却水管的拆卸,检修

拆卸顺序

1 管接头

2 三菱S16柴油机旁通水管

3 三菱S16柴油机旁通水管

4 左侧三菱S16柴油机恒温器壳体

5 右侧三菱S16柴油机恒温器壳体

6 管接头

7 三菱S16柴油机冷却水管

8 三菱S16柴油机冷却水管

9 座

10 座

11 螺帽

12 三菱S16柴油机皮带轮( 三菱S16柴油机充电机驱动用)

13 键

14 三菱S16柴油机水泵( 约40 kg)

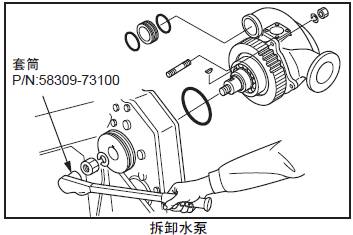

1.6 拆卸三菱S16柴油机水泵

使用套筒拆卸螺帽。

2. 三菱R16柴油发动机冷却系统的解体、检修、组装

2.1 三菱S16柴油机张紧轮的解体、检修

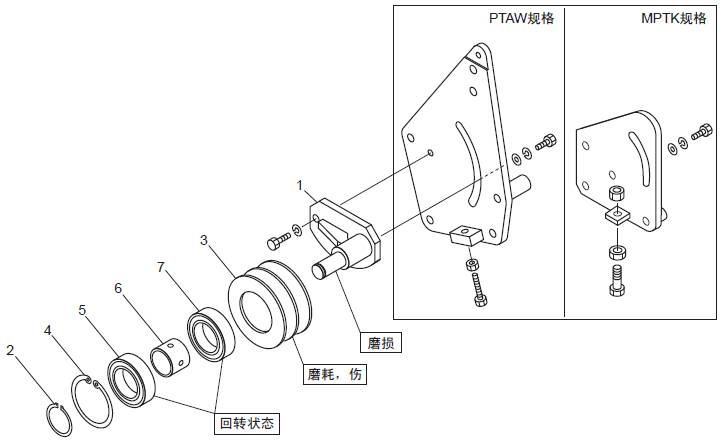

三菱S16柴油机张紧轮的解体、检修

解体顺序

1 三菱S16柴油机张紧轮座

2 卡环

3 三菱S16柴油机张紧轮

4 卡环

5 轴承

6 隔板

7 轴承

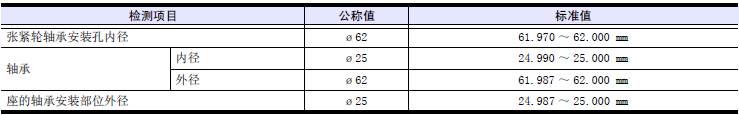

2.1.1 检修三菱S16柴油机张紧轮

检测三菱S16柴油机张紧轮和轴的轴承安装部位,严重磨损时更换轴承、三菱S16柴油机张紧轮或三菱S16柴油机张紧轮座。

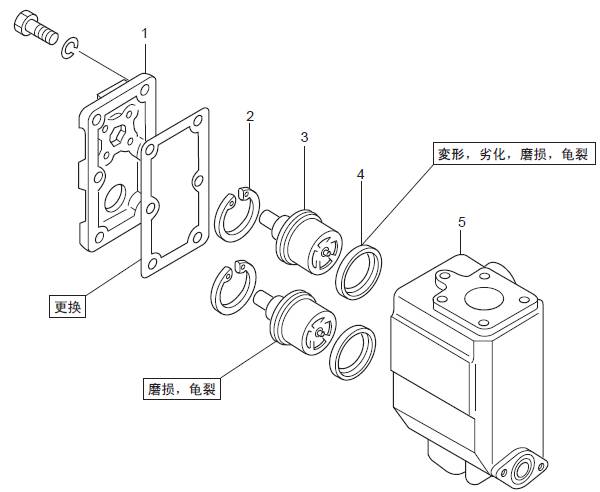

2.2 三菱S16柴油机恒温器的解体,检测

三菱S16柴油机恒温器的解体,检测

解体顺序

1 三菱S16柴油机恒温器端盖

2 卡环

3 三菱S16柴油机恒温器

4 三菱S16柴油机恒温器密封

5 三菱S16柴油机恒温器壳体

三菱S16柴油机空气冷却器用三菱S16柴油机恒温器规格

三菱S16柴油机恒温器的解体,检测

解体顺序

1 三菱S16柴油机恒温器端盖

2 卡环

3 三菱S16柴油机恒温器

4 三菱S16柴油机恒温器密封

5 三菱S16柴油机恒温器端盖

6 排气阀

7 三菱S16柴油机恒温器壳体

2.3 三菱R16柴油发动机缸套冷却水用、空气冷却水用三菱S16柴油机恒温器的检测

2.3.1 检查三菱S16柴油机恒温器的密封

(1) 检查三菱S16柴油机恒温器用的密封,如有老化或龟裂时更换新的密封。

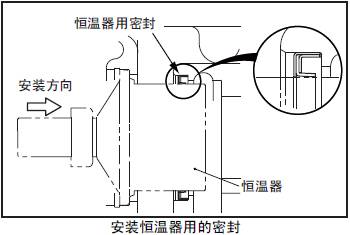

(2) 密封的装配方向如图所示。

2.3.2 三菱R16柴油发动机缸套冷却水用、空气冷却水用三菱S16柴油机恒温器的动作检测

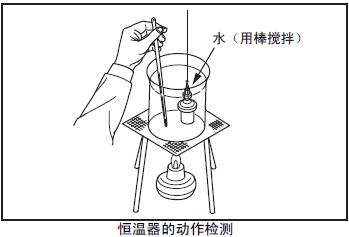

(1) 将三菱S16柴油机恒温器放入装满水的容器内。

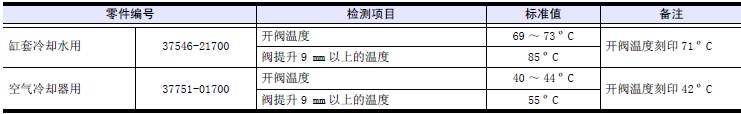

(2) 加热水的同时用温度表测量水温, 测定阀开始打开和阀升高至标准值时的温度。和标准值的温度相差很大时,更换新品。

注:(a) 用棒搅拌,使容器内的水温保持均匀。(b) 安装三菱S16柴油机恒温器时,必须先确认三菱S16柴油机恒温器的阀侧面的开阀温度刻印。

2.4 三菱S16柴油机水泵的解体、检修

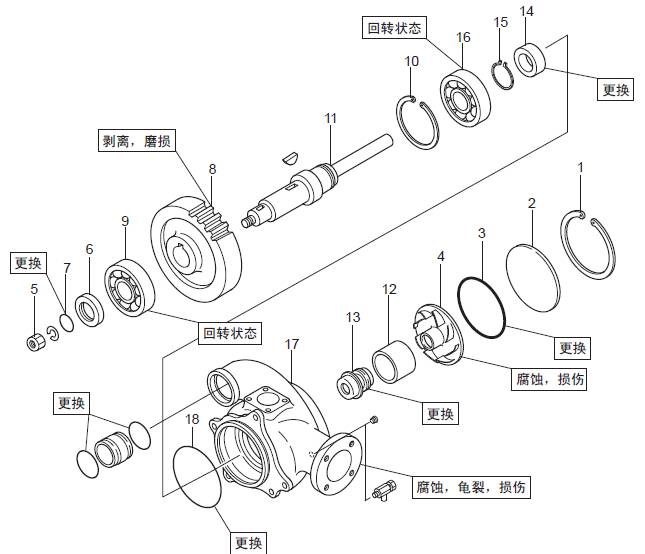

三菱S16柴油机水泵的解体、检修

解体顺序

1 卡环

2 泵盖

3 O形圈

4 叶轮

5 螺帽

6 三菱柴油机油封轴套

7 O形圈

8 三菱S16柴油机水泵齿轮

9 轴承

10 卡环

11 三菱S16柴油机水泵轴

12 环

13 组合式密封

14 三菱柴油机油封

15 卡环

16 轴承

17 泵体( 约21 kg)

18 O形圈

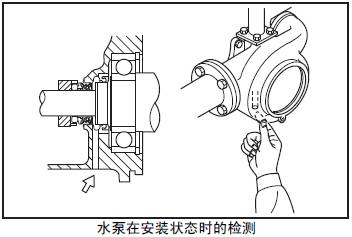

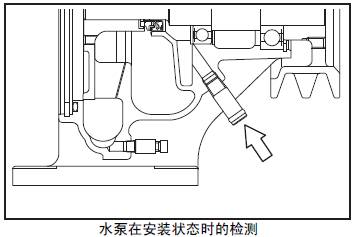

2.4.1 三菱S16柴油机水泵在安装状态时的检测

目测检查泵体中央下部的排水口。如果有水渗漏,说明组合式密封不良。如果有润滑油渗漏,说明三菱柴油机油封不良。

2.4.2 拆卸叶轮

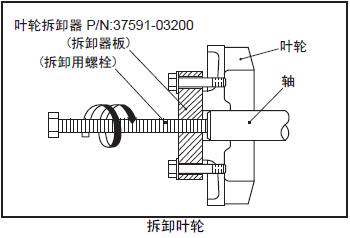

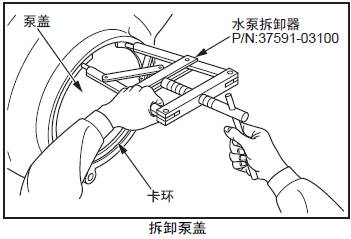

(1) 用三菱S16柴油机水泵拆卸器将固定泵盖的卡环拆除,拆下泵盖。

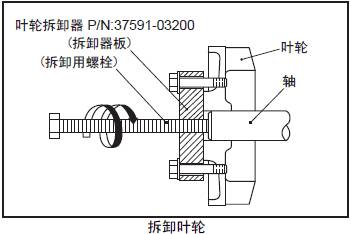

(2) 用叶轮拆卸器将叶轮拔出。

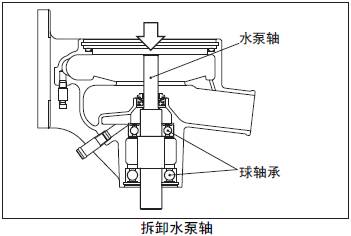

2.4.3 拆卸三菱S16柴油机水泵轴

(1) 拆卸三菱柴油机油封轴套。

(2) 用齿轮拆卸器将齿轮和球轴承一起拆出。

(3) 拆卸三菱S16柴油机水泵叶轮侧球轴承的卡环。

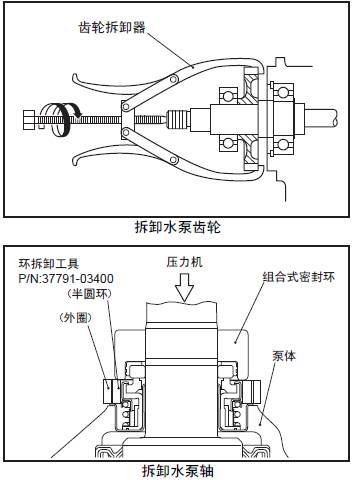

(4) 将环拆卸工具的2个半圆环按照图示嵌入在组合式密封圈和泵体之间。

(5) 用外圈套住不使半圆环脱落。

(6) 用手动压力器等在三菱S16柴油机水泵轴的叶轮侧端面加压,拆卸组合式密封圈和轴。

2.5 检测三菱S16柴油机水泵

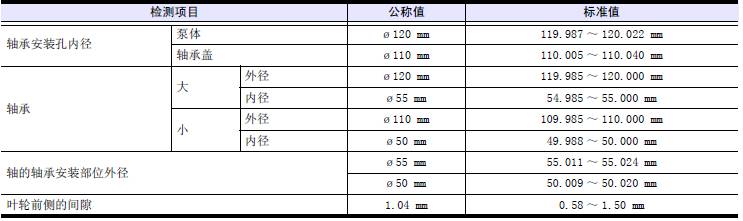

测量三菱S16柴油机水泵泵体和轴的轴承装配部位、轴承的外径和内径。超出标准值时,更换新品。

2.6 三菱S16柴油机水泵的组装

三菱S16柴油机水泵的组装

2.6.1 安装三菱柴油机油封

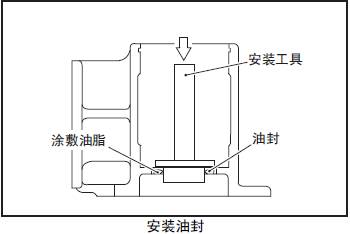

(1) 用安装器将三菱柴油机油封压入泵体,使三菱柴油机油封和泵体的压入端的端面平齐。

(2) 在三菱柴油机油封的唇口涂抹润滑油。

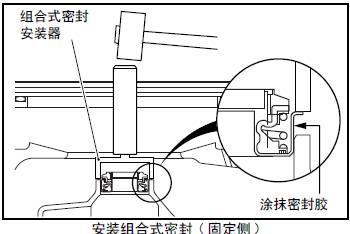

2.6.2 安装组合式密封( 固定侧)

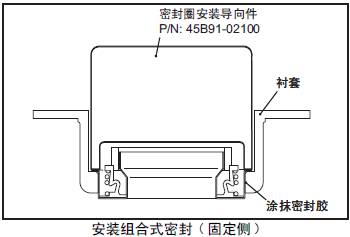

(1) 在组合式密封( 固定侧) 的外周涂抹密封剂(ThreeBond 1102)。

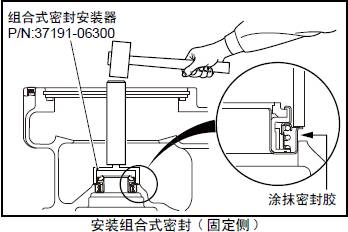

(2) 用组合式密封安装器将组合式密封压入三菱S16柴油机水泵泵体。

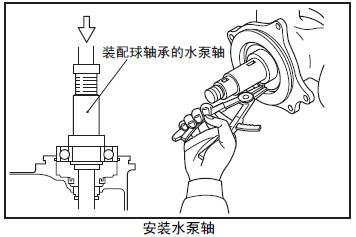

2.6.3 安装三菱S16柴油机水泵轴

压入三菱S16柴油机水泵轴时,注意不要损伤安装在泵体内的三菱柴油机油封和组合式密封( 固定侧)。

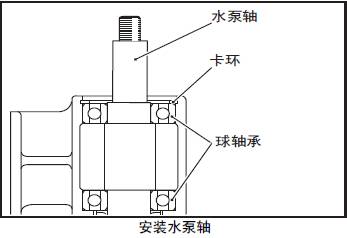

(1) 将叶轮侧球轴承压入三菱S16柴油机水泵轴。

(2) 缓慢地将三菱S16柴油机水泵轴压入泵体,至球轴承端面和泵体接触。

(3) 将卡环确实装入槽内。

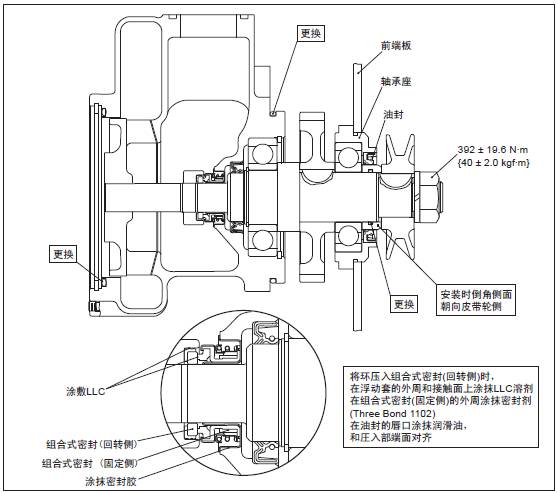

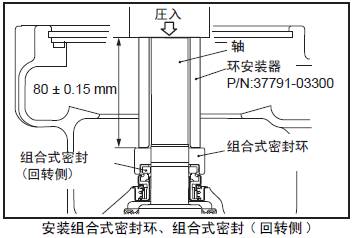

2.6.4 安装组合式密封环、组合式密封( 回转侧)

(1) 将组合式密封( 回转侧) 安装在组合式密封环上。

(2) 在组合式密封( 回转侧) 上涂敷LLC。

(3) 用安装器平稳地压入组合式密封环至规定的位置。

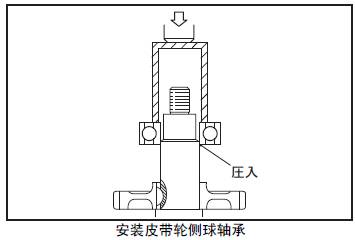

2.6.5 安装三菱S16柴油机皮带轮侧球轴承

(1) 齿轮通过键和轴装配。

(2) 用压力机压入三菱S16柴油机皮带轮螺帽侧球轴承。

2.6.6 压入三菱S16柴油机水泵叶轮

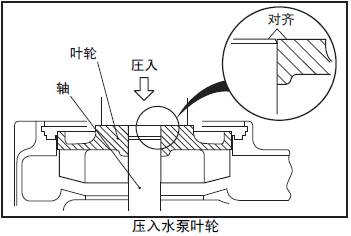

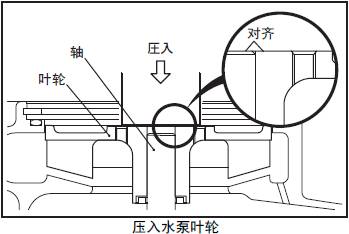

用压力机压入三菱S16柴油机水泵叶轮。这时,三菱S16柴油机水泵叶轮的轮毂端面要和三菱S16柴油机水泵轴的端面平齐。

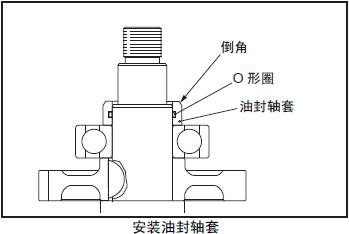

2.6.7 安装三菱柴油机油封轴套

(1) 三菱柴油机油封轴套内装入O形圈。

(2) 轴套外端有倒角的端面朝外侧( 三菱S16柴油机皮带轮侧),插入泵轴内。

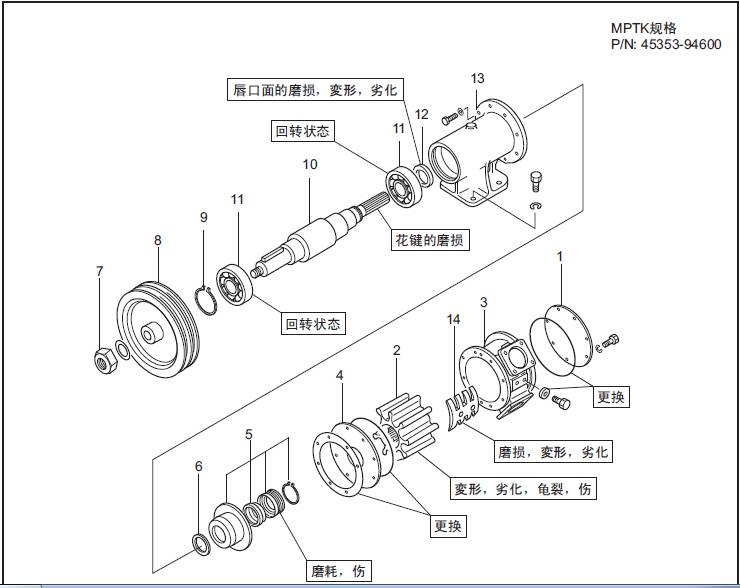

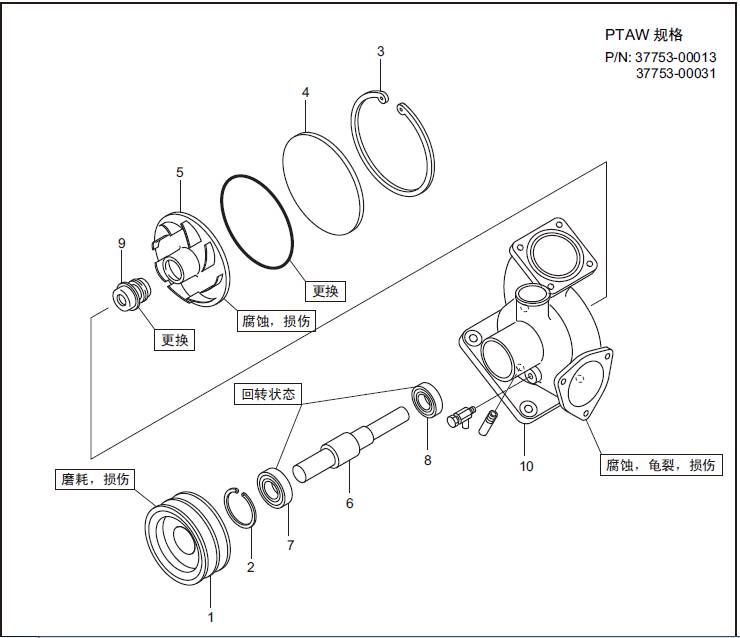

2.7 三菱S16柴油机空气冷却器水泵的解体、检修

三菱S16柴油机空气冷却器水泵的解体、检修

解体顺序

1 三菱S16柴油机水泵皮带轮

2 卡环

3 卡环

4 泵盖

5 叶轮

6 三菱S16柴油机水泵轴

7 球轴承

8 球轴承

9 组合式密封

10 三菱S16柴油机水泵壳体

2.7.1 三菱S16柴油机水泵在安装状态时的检测

用手指触摸泵体中央下部的排水口。如果有水或油渗漏,说明组合式密封不良。

2.7.2 拆卸三菱S16柴油机水泵皮带轮

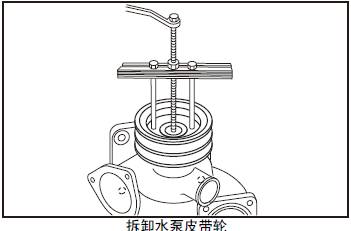

将三菱S16柴油机水泵皮带轮拆卸器拆卸孔上,拆卸三菱S16柴油机水泵皮带轮。

2.7.3 拆卸叶轮

(1) 用三菱S16柴油机水泵拆卸器将固定泵盖的卡环拆除,拆下泵盖。

(2) 用叶轮拆卸器将叶轮拔出。

2.7.4 拆卸三菱S16柴油机水泵轴

用手动压力器等在三菱S16柴油机水泵轴的叶轮侧端面加压,将三菱S16柴油机水泵轴和球轴承一起拆卸。

三菱S16柴油机空气冷却器用海水泵的解体、检修

解体顺序

1 泵盖

2 三菱S16柴油机水泵叶轮

3 泵体

4 板

5 卡环、组合式密封、衬套

6 挡圈

7 螺帽

8 三菱S16柴油机水泵皮带轮

9 卡环

10 三菱S16柴油机水泵轴

11 轴承

12 三菱柴油机油封

13 座

14 凸缘片

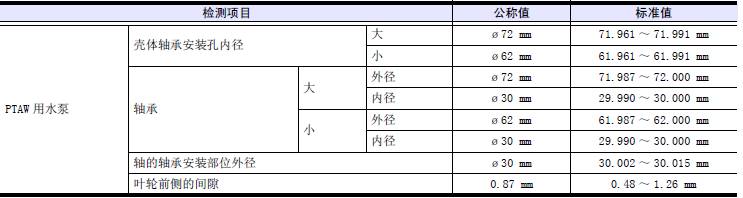

三菱S16柴油机空气冷却器水泵、海水泵的检修(PTAW 规格)

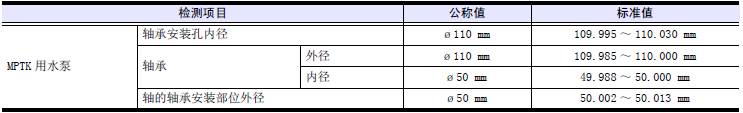

测量三菱S16柴油机水泵泵体和轴的轴承装配部位、轴承的外径和内径。超出标准值时,更换新品。

(MPTK 规格)

测量三菱S16柴油机水泵泵体和轴的轴承装配部位、轴承的外径和内径。超出标准值时,更换新品。

2.9 三菱S16柴油机空气冷却器水泵的组装

三菱S16柴油机空气冷却器水泵的组装

2.9.1 安装组合式密封( 固定侧)

(1) 在组合式密封( 固定侧) 的外周涂抹密封剂(ThreeBond 1102)。

(2) 用组合式密封安装器将组合式密封压入三菱S16柴油机水泵泵体。

注: 组合式密封从泵体内拆出后必须更换新品。

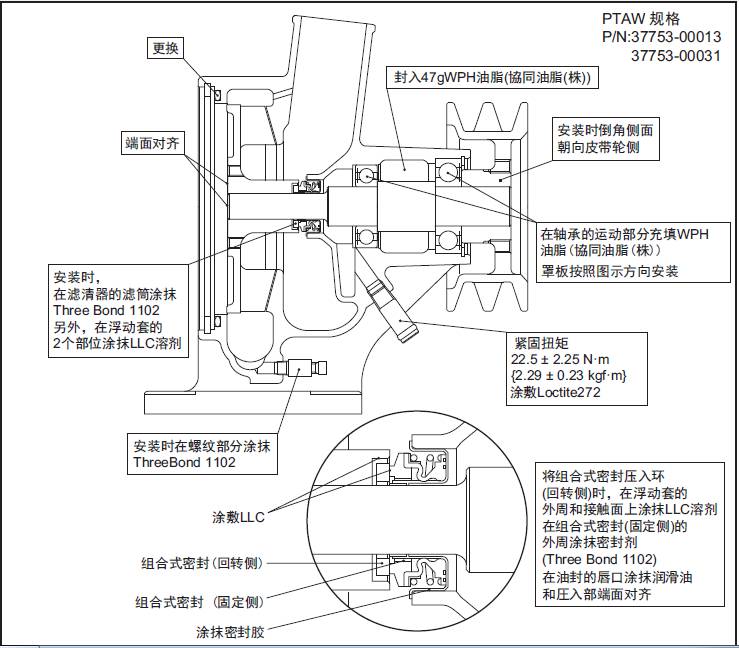

2.9.2 安装三菱S16柴油机水泵轴

压入三菱S16柴油机水泵轴时,注意不要损伤安装在泵体内的组合式密封( 固定侧) 和三菱S16柴油机水泵轴。

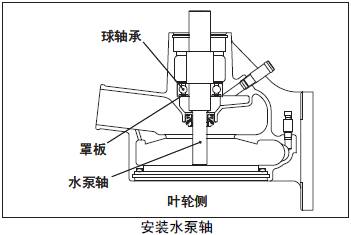

(1) 叶轮侧球轴承的罩板侧朝向叶轮侧,压入三菱S16柴油机水泵轴。

(2) 缓慢地将三菱S16柴油机水泵轴压入泵体,至球轴承端面和泵体接触。

(3) 球轴承的回转部分充填WPH 油脂( 協同油脂㈱生产)。

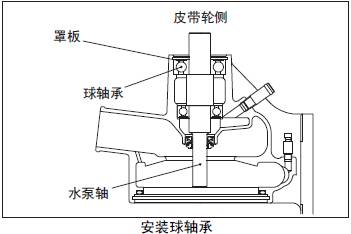

2.9.3 安装球轴承

(1) 三菱S16柴油机皮带轮侧的球轴承回转部分和三菱S16柴油机水泵泵体内充填WPH油脂( 協同油脂㈱生产)。

(2) 球轴承的罩板侧朝向叶轮侧,压入三菱S16柴油机水泵轴。

(3) 将卡环确实装入槽内。

2.9.4 压入三菱S16柴油机水泵叶轮

(1) 将组合式密封( 回转侧) 压入三菱S16柴油机水泵叶轮。

(2) 用压力机压入三菱S16柴油机水泵叶轮。这时,三菱S16柴油机水泵叶轮的轮毂端面要和三菱S16柴油机水泵轴的端面平齐。

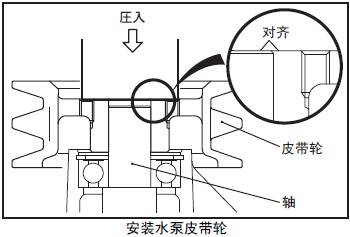

2.9.5 安装三菱S16柴油机水泵皮带轮

将三菱S16柴油机水泵皮带轮压入三菱S16柴油机水泵轴。

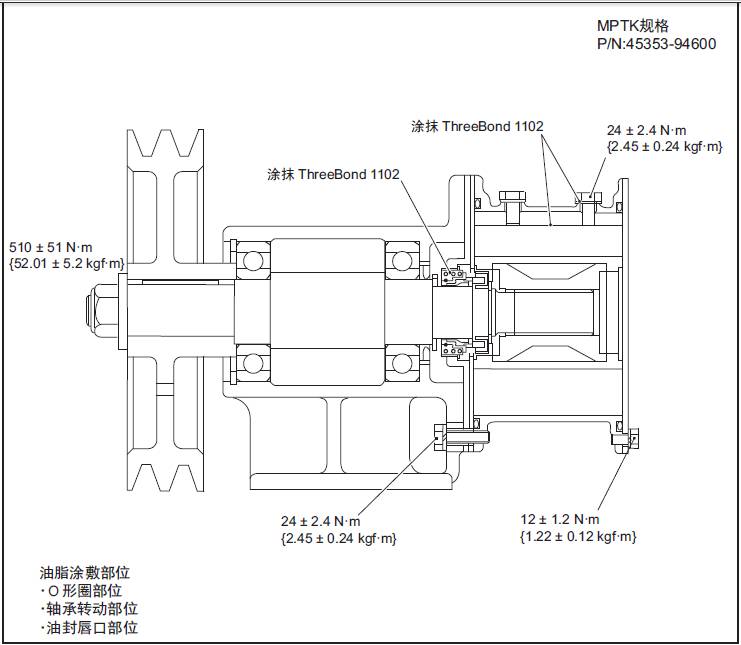

三菱S16柴油机空气冷却器用海水泵的组装

2.9.6 安装三菱柴油机油封

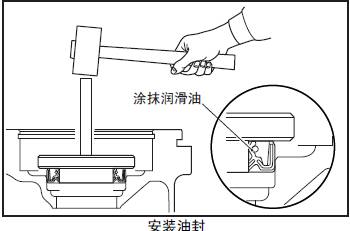

(1) 用安装器将三菱柴油机油封压入泵体,使三菱柴油机油封和泵体的压入端的端面平齐。

(2) 在三菱柴油机油封的中空部和唇口涂抹油脂。

2.9.7 安装凸缘片

(1) 凸缘片和泵体的接合面涂抹密封剂(Three Bond1102)。

(2) 将凸缘片装入泵体,按照规定的扭矩紧固螺栓。

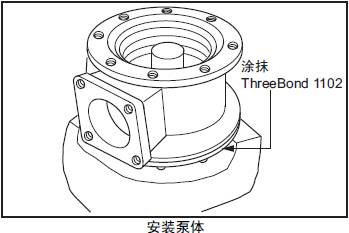

2.9.8 安装组合式密封( 固定侧)

(1) 在组合式密封( 固定侧) 的外周涂抹密封剂(ThreeBond 1102)。

(2) 用组合式密封安装器将组合式密封用手缓慢地插入衬套内。

注:(a) 插入时不能使用锤子等。(b) 不要损伤组合式密封的滑动接触面。

2.9.9 安装三菱S16柴油机水泵轴

(1) 使用安装器将球轴承压入三菱S16柴油机水泵轴。

(2) 使用安装器将球轴承压入三菱S16柴油机水泵座。

(3) 将卡环嵌入座内。

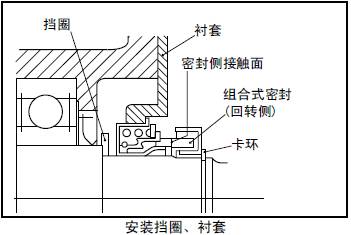

2.9.10安装挡圈、衬套

(1) 将挡圈安装在轴上。

(2) 将衬套安装在座上。

(3) 用酒精清洗组合式密封(固定侧)的密封接触面后,涂敷透平油。同时,确认接触面上无损伤或灰尘。

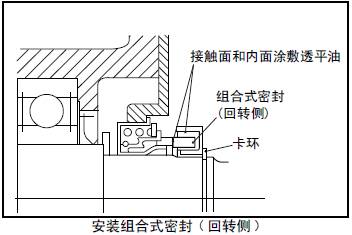

2.9.11安装组合式密封( 回转侧)

(1) 用酒精清洗组合式密封( 回转侧) 的接触面和内面后,涂敷透平油。

(2) 将组合式密封( 回转侧) 插入三菱S16柴油机水泵轴。

注: 确认组合式密封( 回转侧) 垂直插入。斜侧插入状态时,会影响卡环安装或漏水。

(3) 将卡环安装在三菱S16柴油机水泵轴上。

2.9.12安装泵体

(1) 座和泵体的安装面涂抹密封剂(Three Bond 1101)。

(2) 将泵体安装在座上,按照规定的扭矩紧固螺栓。

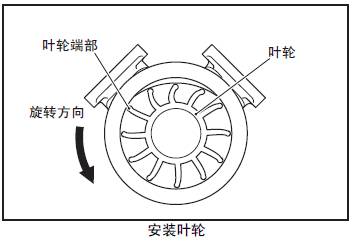

2.9.13安装叶轮

将叶轮击入轴。

注: 叶轮叶端的弯曲方向和三菱S16柴油机水泵的回转方向相反。

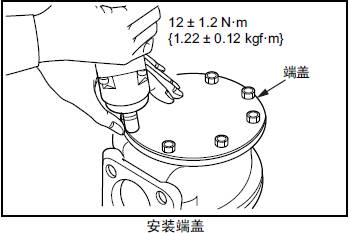

2.9.14安装端盖

将端盖安装在泵体上,按照规定的扭矩紧固螺栓。

2.9.15安装三菱S16柴油机水泵皮带轮

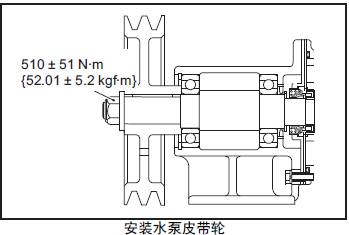

将三菱S16柴油机水泵皮带轮安装在三菱S16柴油机水泵轴上,按照规定的扭矩紧固螺帽。
