温馨提示
宁波日昕动力科技有限公司建立了一套完整的沃尔沃柴油机、柴油发电机零配件供应体系,全天候快速响应,纯正的沃尔沃柴油机、柴油发电机配件是您最佳的选择,因为您所得到的是延长沃尔沃柴油机、柴油发电机动力系统寿命的最佳保证。
网页中公布的沃尔沃TAD1241GE柴油机、柴油发电机发动机配件号与图片仅为参考,因沃尔沃TAD1241GE柴油机、柴油发电机动力系统零配件型号与技术参数太多,没能全部展示,如有配件与维修技术资料方面的需求,请与本司的在线客服沟通与交流,希望我们能够帮您节约更多等待备件时间和维修技术方面的困难。
特别声明:我司只销售沃尔沃TAD1241GE柴油机、柴油发电机原厂配件,需付厂或防品件请绕道,谢谢。
瑞典富豪沃尔沃全系列产品型号有:TD520GE,TAD520G,TD610G,TWD610G,TWD610V,TWD630,TD640,TD710G,TWD710G,TWD710V,TD720G,TAD720G,
TD730G,TAD730G,TAD740G,TWD740G,TD1000G,TD1010G,TWD1010G,TD102,TAD1030G,TD121G,TWD1210V,
TWD1211V,TWD1230VE,TAD1230V,TWD1210G,TWD1211G,TAD1230G,TAD1231G,TAD1232G,TWD1240V,TAD1241G,
TAD1241V,TAD1242G,TWD1630VE,TAD1630G,TAD1631VE,TAD1631G,TAD1642G。

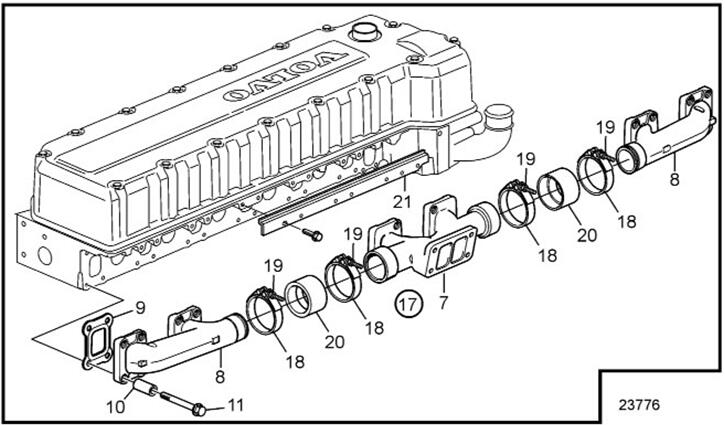

沃尔沃柴油机柴油机排气岐管配件型号清单

# | Part no | Qty | Description |
1 | 20464758 | 1 | Inlet manifold |
| Early type |
1 | 20760110 | 1 | Inlet manifold |
| Late type |
2 | 1161277 | 1 | Sealant |
| 20g |
2 | 1161231 | 1 | Sealant |
| 304ml |
3 | 965180 | 9 | Flange screw |
| L=60mm |
3 | 968999 | 2 | Flange screw |
| L=75mm |
4 | 968892 | 1 | Flange screw |
5 | 960628 | 1 | Plug |
6 | 947281 | 1 | Gasket |
7 | 3838248 | 1 | Exhaust manifold |
8 | 3155036 | 2 | Exhaust manifold |
9 | 8170959 | 6 | Gasket |
10 | 1546517 | 20 | Spacer sleeve |
11 | 965189 | 20 | Flange screw |
12 | 477314 | 2 | Gasket |
13 | 591247 | 1 | Sealant |
| 1kg |
14 | 1676806 | 1 | Spacer |
15 | 968842 | 4 | Flange screw |
16 | 3826750 | 1 | Charge air pipe |
17 | 20487035 | 1 | Clamp |
18 | 20486523 | 4 | Hose clamp |
19 | | 4 | Screw |
20 | 20485168 | 2 | Clamp |
| Replaced by service kit 20487035. |
21 | 20566300 | 1 | Heat shield |
22 | 20463858 | 1 | Gasket |
| For 20760110 |
沃尔沃发动机机进气和排气系统、涡轮增压器维修技术资料参数
进气和排气系统
涡轮增压器
标识. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . WHX600980F / WB27AZ1
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . HX600980F / B32A1
润滑系统. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 压力润滑
发动机发动机转速调节线路涡轮增压压力等效涡轮增压压力
1200 D16A470 (EURO 1) rpm 最低 2.75 V 最低 2.81 V 最低 95 kPa
1700 rpm 最低2.84 V 最低3.46 V 最低130 kPa
D16A520 (EURO 1) 1200 rpm 最低 2.95 V 最低 3.36 V 最低 125 kPa
1700 rpm 最低3.14 V 最低3.55 V 最低135 kPa
D16A520 (EURO 2) 1200 rpm 最低 3.04 V 最低 3.36 V 最低 125 kPa
1700 rpm 最低3.22 V 最低3.55 V 最低135 kPa
涡轮增压器旁通阀
涡轮增压器旁通阀处于1 mm 开度. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 162 ± 2 kPa
起动元件
起动元件. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24 V
压降指示器
D16B
指示等级(负压) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5kPa (500 mm VP)
排气压力调速器
D16B
ATR 冲程长度(最小) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 mm
AT 调节器的减小压力
减压阀- 启动和温度调节. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 200kPa
减压阀- 发动机制动50% . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 390 kPa
减压阀- 发动机制动100% . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 750 kPa
排气背压
最大排气背压. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

排气压力指示器

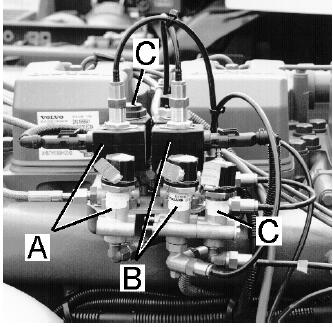

AT 调节器的减小压力
减压阀A . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3.9 Bar
减压阀B . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2.0 Bar
减压阀C(仅限带板簧悬架的车辆) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7.5 Bar
