John Deere强鹿柴油机气阀门导管


详细描述:

约翰迪尔强鹿柴油发动机气阀门导管

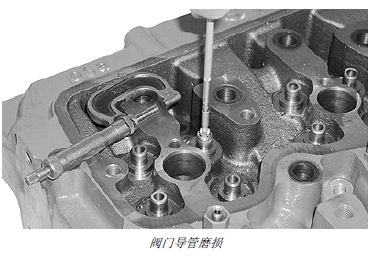

使用伸缩式内径测量阀门导管磨损程度。

技术规格

阀门导管孔(新)-内径 . . . 7.025 - 7.051 毫米(0.276 - 0.277 英寸)

进气阀门导管到阀杆(新)-间隙. . . . . . . . 0.012 - 0.064 毫米(0.0005 - 0.0025 英寸)

排气阀门导管到阀杆(新)-间隙. . . . . . . . 0.025 - 0.077 毫米(0.0010 - 0.0030 英寸)

进气阀门导管和排气阀门导管到阀杆(磨损极限)-间隙. 0.15 毫米(0.0059 英寸)

如果阀门导管与阀杆油隙超出磨损极限,但不足 0.20 毫米(0.008 英寸),允许对阀门导管滚花,然后用绞刀加工到要求的尺寸。(参见该章后面“阀门导管滚花”部分。)

重要提示: 在制造阀门导管时有一种 M7-1 改良型通长内纹导管,主要直径是 7.172 - 7.248毫米(0.2823 - 0.2853 英寸)。螺纹必须在导管通长范围内布满内径,并且7.016 x 75 毫米(0.2762 x 2.95 英寸)销子必须要自由通过整个导管。绞孔后请到经认证的维修站选择螺纹阀门导管。

研磨阀门座

重要提示: 为保证阀门连接件排列整齐,进气阀门、排气阀门、阀门座镶圈、弹簧和固定环必须成对更换。而且,更换上述任一部件应同时更换连接件。

不得研磨阀门座。如果阀门座表面点蚀、烧毁、磨损或损坏,应成对更换进气阀门或排气阀门。

卸下阀门座镶圈

重要提示: 拆卸阀门座时,注意不要损坏汽缸盖。阀门座只能由熟悉操作步骤、有经验的人员拆卸。

不要使用喷灯拆卸阀门镶圈,因为这样会改变缸盖的硬度。

缸盖镶圈是由熔结(粉末)金属制成的。只能用下列方法之一拆卸镶圈

John Deere约翰迪尔强鹿柴油发动机测量缸盖气中的阀门座孔

检查阀门座内孔尺寸是否符合机器缸盖下列技术规格的要求:

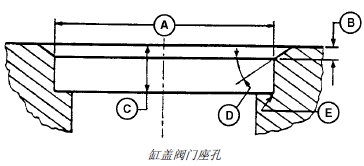

缸盖阀门座孔

排气阀门座镶圈孔技术规格:

A . 36.436 - 36.462 毫米(1.4344 - 1.4355 英寸)

B . 2.34 毫米(0.092 英寸)参考

C . 8.715 - 8.785 毫米(0.3431 - 0.3458 英寸)

D . 38 - 42°

E . 最大半径 0.5 毫米(0.019 英寸)

“A”孔的最大表面光洁度3.2 (微米)进气阀门座镶圈孔技术规格:

A . 37.436 - 37.462 毫米(1.4738 - 1.4748 英寸)

B . 2.8 毫米(0.110 英寸)参考

C . 9.215 - 9.285 毫米(0.3627 - 0.3655 英寸)

D . 38 - 42°

E . 最大半径 0.5 毫米(0.019 英寸)

“A”孔的最大表面光洁度3.2 (微米)

更换的阀门座镶圈外径:

进气. . . . . . . . 37.487 - 37.513 毫米(1.476 - 1.477 英寸)

排气. . . . . . . . 36.487 - 36.513 毫米(1.436 - 1.437 英寸)

安装阀门座镶圈

重要提示: 为保证阀门连接件排列整齐,进气阀门、排气阀门、阀门座镶圈、弹簧和固定环必须成对更换。而且,更换上述任一部件应同时更换连接件。

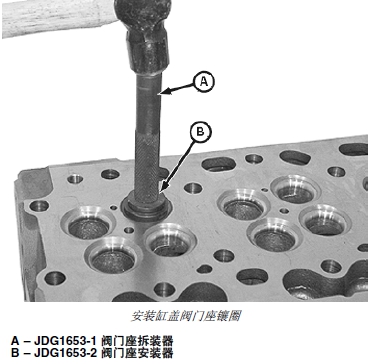

1. 用 JDG1653-1 阀门座孔拆装器(A) 和 JDG1653-2 阀门座孔镶圈安装器(B) 安装缸盖阀门座孔镶圈。用 JDG1653-2 阀门座安装器的一端安装进气阀门座镶圈,用另一端安装排气阀门座镶圈。

2. 安装阀门并测量阀门下沉量。(参见该章前面的“测量缸盖阀门下沉”部分。)
