强鹿柴油发动机喷油嘴


详细描述:

安装John Deere约翰迪尔强鹿柴油发动机喷油嘴

注意: 安装喷油嘴前要确保已经从喷油嘴衬套底部拆除了旧铜垫圈。

1. 在喷油嘴(C) 顶部末端装入铜垫圈(B)。

2. 安装喷油嘴,将喷油嘴的固定卡子(D) 固定在缸盖上。安装后,喷油嘴的的进油口 (A) 一定要对着供油管 (E)。

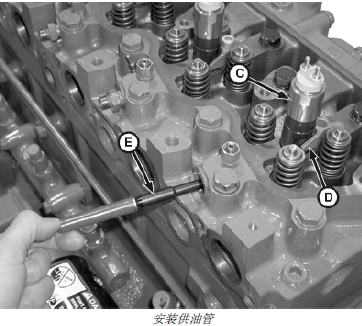

3. 安装输油管(E),较小一端朝喷油嘴方向。用手转动喷油嘴,直到管路正确座在喷油嘴中。

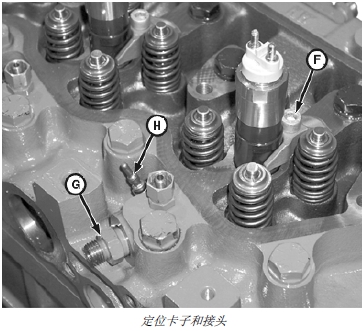

重要提示: 使用正确扭转步骤拧紧接头 (G) 和螺钉(F)。

4. 使用正确扭转步骤拧紧接头 (G) 和螺钉 (F)。(参见CTM230 (配有 Denso 高压共轨的 11 级电子燃油系统)第 02 部分第 090 章的“安装电子喷油嘴”部分。)

注意: 更换预热塞时,新换预热塞的额定电压一定要与原来的相符。24 伏预热塞的色环为蓝色,12 伏预热塞的色环为黄色。

5. 安装预热塞(H),按扭矩技术规格的要求拧紧。

技术规格

预热塞-扭矩. . . . . . . 15 牛顿米 (133 磅- 英寸)

6. 每个气缸重复上述程序。

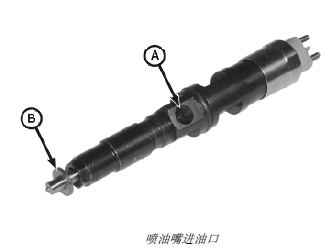

A – 喷油嘴进油口

B – 铜垫圈

C – 喷油嘴

D – 喷油嘴定位卡子

E – 供油管

F – 螺钉

G – 接头

H – 预热塞

安装支座总成

重要提示: John Deere约翰迪尔强鹿柴油发动机或缸盖大修期间,每次拆下支座后,都要更换 O 形密封环 (B) 和摇臂供油O 形环 (A)。

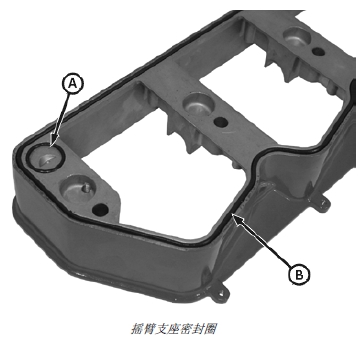

1. 使用下列方法安装新的密封环 (B):

• 小心地从摇臂支座上拆下旧的密封环。不要使用任何锋利的刀具,以免损坏支座。

• 用丙酮清洁密封槽。再用压缩空气吹干。

• 在密封槽中安装新的密封环时,从两端开始向摇臂罩盖中心安装。禁止在密封环上使用密封剂。

A – 摇臂轴供油 O 形密封环

B – 支座密封圈

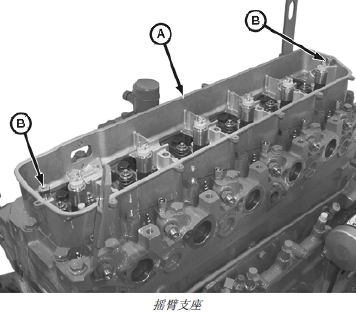

2. 安装摇臂轴支座(A) 并按技术规格要求拧紧螺钉(B)。

技术规格

摇臂支撑螺钉-扭矩 60 牛顿米(44 磅-英尺)

A – 摇臂支座

B – 螺钉(使用了 2 个)

安装John Deere约翰迪尔强鹿柴油发动机摇臂总成

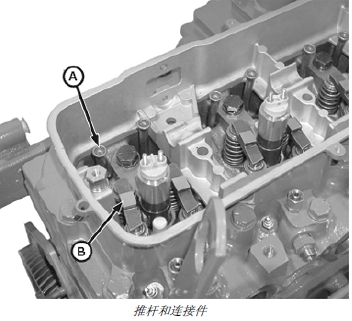

1. 将推杆(A) 装在拆下时的同一位置。

2. 在拆下时的同一位置安装连接件(B)。

A – 推杆

B – 连接件

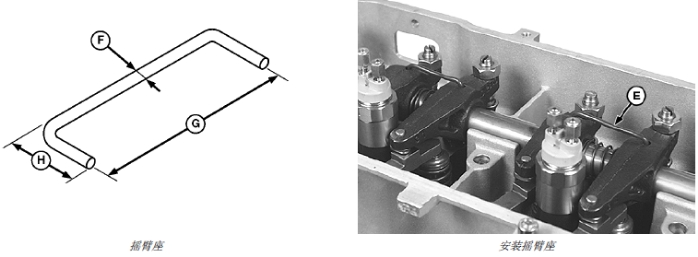

重要提示: 安装过程中,放松摇臂上的调节螺钉可避免损坏摇臂轴。为有助于安装摇臂轴总成,要使用摇臂座(E),如图所示。

3. 将摇臂总成装到John Deere约翰迪尔强鹿柴油发动机上。

4. 用机油润滑摇臂部件和推杆座,确保部件灵活转动。将两端的卡箍螺钉涂上 LOCTITE® 242 螺纹紧固剂和密封剂。按技术规格的要求拧紧摇臂轴两端的卡箍(D)。

技术规格

摇臂轴两端卡箍-扭矩 . . . . . . . 30 牛顿米(22 磅-英尺)

A – 螺母

B – 带帽螺钉(使用了 2 个)

C – 卡箍

D – 端部卡箍

E – 摇臂座

F – 直径 3 毫米(0.12 英寸)

G – 宽度 50 毫米(1.97 英寸)

H – 焊脚长度 15 毫米(0.59 英寸)

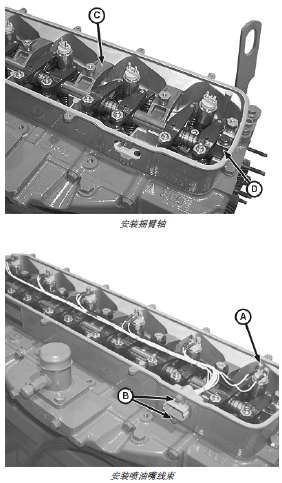

5. 按照技术规格的要求拧紧摇臂轴卡箍 (C)。

技术规格

摇臂轴卡箍-扭矩 . 60 牛顿米(44 磅-英尺)

6. 安装喷油嘴线束,用螺母(A) 将导线固定在喷油嘴上,并用螺钉 (B) 将导线接头固定在摇臂支架上。(参见 CTM230 (配有 Denso 高压共轨的 11 级电子燃油系统)第 02 部分第 090 章的“安装电子喷油嘴”部分。)

7. 调整阀门间隙。(参见该章前面的“检查和调整阀门间隙”部分。)
