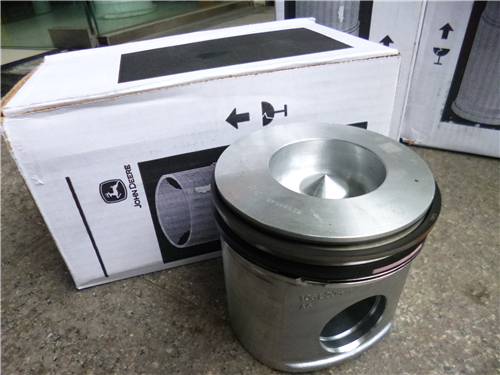

强鹿柴油发动机汽缸体、汽缸套、活塞和连杆


详细描述:

约翰迪尔强鹿柴油发动机汽缸体、汽缸套、活塞和连杆

连杆 — 一般信息

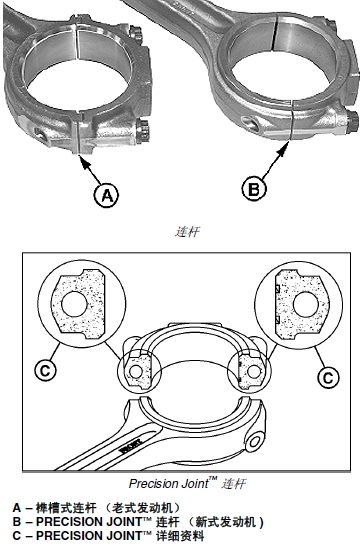

老式John Deere约翰迪尔强鹿柴油发动机的连杆和连杆瓦盖之间采用传统的榫槽式连接 (A)。新式John Deere约翰迪尔强鹿柴油发动机具有 PRECISION JOINT™ 连杆和瓦盖 (B)。

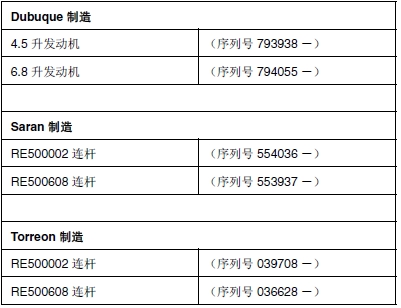

PRECISION JOINT™ 连杆和连杆瓦盖说明如下:制造 PRECISION JOINT™ 连杆时,使用激光束在连杆上加工切槽。然后,通过连杆孔中的精密心轴,从接合处(C) 将连杆瓦盖和连杆分开。

两种类型的连杆都具有很高的连接强度,带帽螺钉的扭矩相同。拆装方法大致相同,本章稍后部分标注了不同之处。参见本章后面“检查连杆和瓦盖”以及“安装活塞和连杆总成”部分。

拆下John Deere约翰迪尔强鹿柴油发动机活塞和连杆

如果需要从机器上拆下John Deere约翰迪尔强鹿柴油发动机,请参考机器技术手册。

1. 排空冷却液和机油。

注意: 如果要完全拆卸John Deere约翰迪尔强鹿柴油发动机,请参见第 010 章的“John Deere约翰迪尔强鹿柴油发动机拆卸顺序”部分。

2. 拆卸汽缸盖。(双气门汽缸盖John Deere约翰迪尔强鹿柴油发动机,请参见第 020章“拆卸汽缸盖”部分;四气门汽缸盖John Deere约翰迪尔强鹿柴油发动机,请参见第 021 章“拆卸汽缸盖”部分。)

3. 拆卸凸轮轴随动柱时应做标记,以便重新安装时保持同一位置。

4. 清洁汽缸体基准面上的异物。

重要提示: 检查汽缸套凸起(高于汽缸体部分)时,若要获得精确的读数,必须按技术规格的要求紧固带帽螺钉和垫圈(详见本章后面说明)。

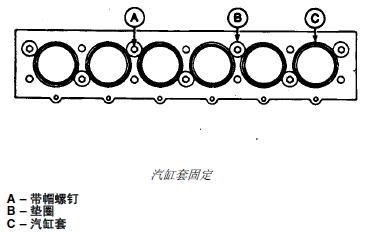

5. 使用短带帽螺钉(A) 和 3 毫米(1/8 英寸)厚的垫圈(B) 固定汽缸套(C)。在两个位置上拧紧每个衬套的固定螺钉。拧紧带帽螺钉到 68 牛顿米(50 磅英尺)。

注意: 拆下汽缸盖后,只有扣紧汽缸套后才能转动曲轴。

注意: 一定要按照铰刀生产厂商的说明操作。

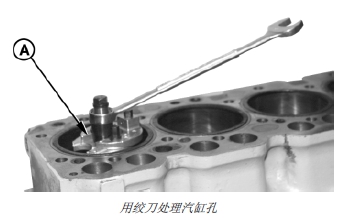

6. 用刮刀或绞刀 (A) 清除汽缸套孔中的积碳。用压缩空气去除汽缸体内的异物。

A – 绞刀

7. 拆下油盘、油泵和集油管。(参见第 060 章“拆卸、检查和安装油泵集油管总成”部分。)(请参阅 060章中的“拆卸机油泵”部分。)

8. 标记连杆、活塞和连杆瓦盖,以保证将其装回拆卸前的同一位置。

重要提示: 连杆和主轴瓦一定要匹配各自的连杆瓦盖。

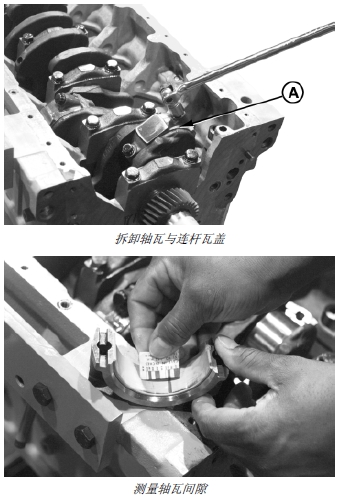

9. 拆下所有连杆瓦盖 (A) 及轴瓦。

10. 拆卸活塞和连杆总成之前,用 PLASTIGAGE® 测量连杆轴瓦与轴颈之间的油隙。记录测量值。(请参阅本章后面的“检查和测量连杆轴瓦”部分。)

注意: 按照制造商指导的方法使用 PLASTIGAGE®。PLASTIGAGE® 可以确定轴瓦与轴颈之间的油隙,但不能显示二者表面的磨损情况。

A – 连杆瓦盖

重要提示: 握住活塞,以防活塞掉落。活塞环脱离汽缸套后,活塞便会掉落。如果重复使用汽缸套,拆卸活塞和连杆总成时一定要格外小心,不要让连杆撞击汽缸套孔。

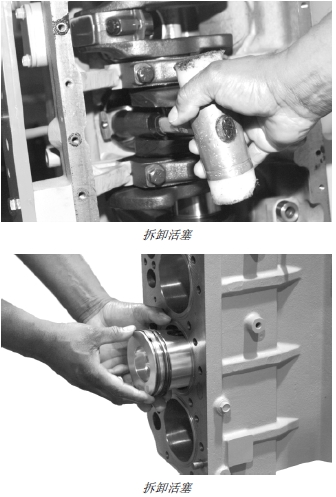

11. 轻轻敲打活塞,使其底部退出汽缸体顶部。

12. 从John Deere约翰迪尔强鹿柴油发动机拆下活塞和连杆。

13. 如果活塞环重复使用,应测量活塞环端面间隙并与以下技术规格进行比较:

活塞环- 4045DF-TF150 John Deere约翰迪尔强鹿柴油发动机和 6068DF-TF150 John Deere约翰迪尔强鹿柴油发动机-技术规格

第 1 道压缩环-端面间隙 . . . . 0.33 - 0.58 毫米(0.013 - 0.023 英寸)

第 2 道压缩环-端面间隙 . . . . 1.24 - 1.49 毫米(0.049 - 0.059 英寸)

第 3 道控油环-端面间隙 . . . . 0.30 - 0.56 毫米(0.011 - 0.022 英寸)

活塞环- 4045TF250 和 6068TF250 John Deere约翰迪尔强鹿柴油发动机-技术规格

第 1 道压缩环-端面间隙 . . . . 0.33 - 0.64 毫米(0.013 - 0.025 英寸)

第 2 道压缩环-端面间隙 . . . . 0.75 - 1.00 毫米(0.030 - 0.039 英寸)

第 3 道控油环-端面间隙 . . . . 0.33 - 0.64 毫米(0.013 - 0.025 英寸)

重型活塞环-技术规格

第 1 道压缩环-端面间隙 . . . . 0.33 - 0.59 毫米(0.013 - 0.023 英寸)

第 2 道压缩环-端面间隙 . . . . 0.89 - 1.14 毫米(0.035 - 0.049 英寸)

第 3 道控油环-端面间隙 . . . . 0.33 - 0.59 毫米(0.013 - 0.023 英寸)

14. 拆下所有主轴瓦盖及轴瓦。从John Deere约翰迪尔强鹿柴油发动机拆下曲轴。
