强鹿柴油机连杆轴瓦的检查和测量


详细描述:

John Deere约翰迪尔强鹿柴油发动机检查和测量连杆轴瓦(从John Deere约翰迪尔强鹿柴油发动机拆下连杆)

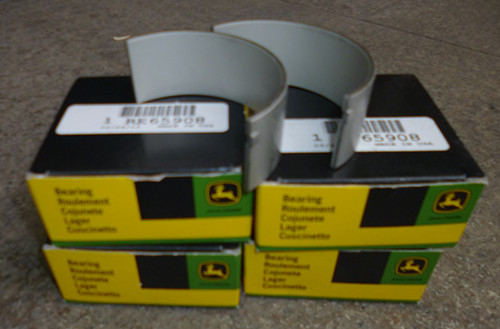

1. 检查连杆轴瓦是否损坏或磨损。

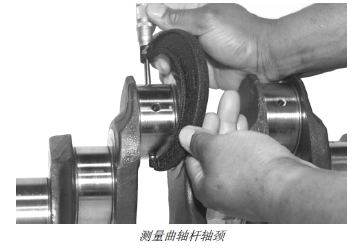

2. 多点测量曲轴连杆轴颈外径。

技术规格

曲轴连杆轴颈-外径 . . . . 77.800 - 77.826 毫米(3.0629 - 3.0640 英寸)

3. 用旧带帽螺钉安装连杆、连杆瓦盖和轴瓦。将带帽螺钉拧紧到 58 牛顿米(43 磅英尺)。再将带帽螺钉拧紧 90 - 100°。(参见本章后面“扭转连杆带帽螺钉”部分。)

4. 测量组装后的连杆轴瓦内径

技术规格

组装后的连杆轴瓦-内径77.876 - 77.927 毫米(3.0659 - 3.0679 英寸)

5. 连杆轴瓦内径减去曲轴颈外径即为油隙。如果油隙不在技术规格规定的范围内,应更换轴瓦。

技术规格

连杆轴瓦至连杆轴

颈(新零件)-油隙. . . . . 0.050 - 0.127 毫米(0.0020 - 0.0050 英寸)

磨损限度 0.152 毫米(0.0060 英寸)

检查和测量连杆轴瓦(连杆和曲轴安装在John Deere约翰迪尔强鹿柴油发动机上)重要提示: 应使用手动扳手。气动扳手可能会损坏螺纹。

注意: 按照制造商指导的方法使用 PLASTIGAGE®。PLASTIGAGE ® 能测量油隙,但不能显示任何表面状况。

1. 拆下连杆瓦盖。在轴瓦中心放置一片PLASTIGAGE®。用旧带帽螺钉安装连杆瓦盖。将带帽螺钉拧紧到 58 牛顿米(43 磅英尺)。再将带帽螺钉拧紧 90 - 100°。(参见本章后面“扭转连杆带帽螺钉”部分。)

2. 拆下连杆瓦盖。将 PLASTIGAGE® 的宽度与包装上的刻度对比,确定油隙。如果油隙不符合技术规格规定的范围,应更换轴瓦。

检查John Deere约翰迪尔强鹿柴油发动机连杆和瓦盖

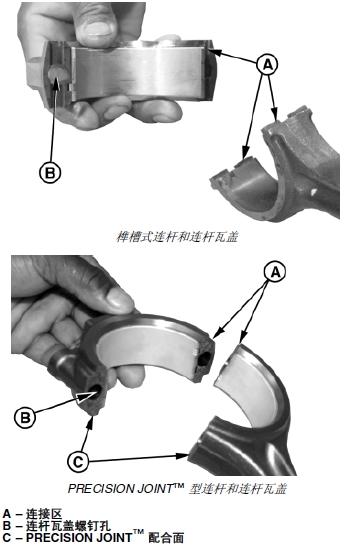

1. 检查连杆和瓦盖是否磨损或损坏,如连接部分 (A) 是否出现磨损或划痕。

重要提示: 不得划伤连杆和连杆瓦盖的连接面。对于确保 PRECISION JOINT™ 连杆正确安装来说,这是非常重要的。禁止用钢丝刷或其他工具刷连接面 (C)。必须保护互锁配合面。

2. 检查连杆瓦盖带帽螺钉孔 (B) 的内部和四周。如果发现任何瑕疵,应更换连杆和连杆瓦盖。

3. 用软口钳小心地夹住连杆(连杆瓦盖末端向上)。

重要提示: 检查连杆孔内径时切勿使用新的连杆带帽螺钉。只有在连杆最终总装时才可使用新带帽螺钉。

4. 安装不带轴瓦衬垫的连杆瓦盖。使用旧的带帽螺钉。

5. 将带帽螺钉拧紧到 58 牛顿米(43 磅英尺)。再将带帽螺钉拧紧 90 - 100°。参见本章后面“扭转连杆带帽螺钉”部分。

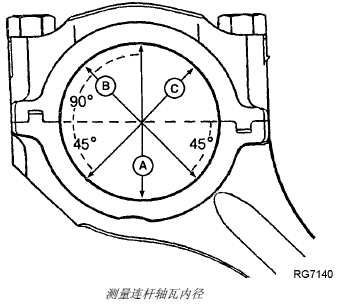

6. 使用内径千分尺,按下列要求在孔的中心测量连杆孔径并记录测量值:

• 与连杆和连杆瓦盖接合面成直角 (A)。

• 由步骤“A”的位置向左偏 45 度角 (B)。

• 由步骤“A”的位置向右偏 45 度角 (C)。

7. 按照技术规格的要求对比测量值。

技术规格

连杆孔(无轴瓦衬套)-内径 . . . . . 82.677 - 82.703 毫米(3.2550 - 3.2560 英寸)

8. 如果测量的最大值与最小值之差大于技术规格规定的不圆度要求,应更换连杆。

技术规格

连杆孔-最大允许不圆度 . . . . . 0.038 毫米(0.0015 英寸)
