CAT卡特彼勒509-5694二次燃油滤清器滤芯技术全解：应用适配、配件明细、故障诊断与维护指南

CAT卡特彼勒509-5694二次燃油滤清器滤芯技术全解：应用适配、配件明细、故障诊断与维护指南
一、产品概述与核心技术参数
1.1 产品定位
509-5694是卡特彼勒（Caterpillar）原厂设计的二次燃油细滤器滤芯，作为燃油系统的第二道精密过滤屏障，承担着保护高压共轨系统和喷油器的关键作用。该滤芯采用超高效率过滤设计，可提供无与伦比的污染控制能力，确保仅清洁燃油进入发动机燃烧室，有效延长精密燃油系统部件的使用寿命。

1.2 核心技术参数
参数项目 技术指标
零件号 509-5694（又称5095694）
过滤精度 ≤2μm（绝对评级），满足ISO 4406 Class 16/14标准
过滤效率 98.7%以上微粒捕获率
介质类型 熔喷介质（合成纤维深度过滤）
端盖材质 玻璃填充尼龙端盖 + 环氧树脂浸渍玻璃纤维粗纱
滤芯长度 169 mm（6.65 in）
接口螺纹 M22 × 1.5 公螺纹
合规标准 符合RoHS标准
适用系统 Tier IV Final 高压共轨燃油喷射系统
技术要点：2微米绝对过滤精度是现代高压共轨系统的标配要求。劣质滤芯通常标称10微米精度，无法有效保护价值数万元的喷油器，长期使用会导致喷油器磨损、雾化不良、油耗上升等连锁问题。
二、应用场景与适配机型
2.1 适用发动机型号
509-5694燃油细滤器滤芯主要适配卡特彼勒以下系列发动机：
•C4.4 系列发动机 - 四缸涡轮增压柴油发动机
•C7.1 系列发动机 - 六缸高压共轨电喷发动机（ACERT技术）
2.2 适配工程机械设备
挖掘机系列（GC系列为主）
设备类型 机型型号 备注说明
液压挖掘机 320 GC / 320D 中型挖掘机，C4.4/C7.1发动机
 323 GC / 323 23吨级挖掘机
 326 GC 26吨级挖掘机
 330 GC / 330 30吨级挖掘机
 336 GC / 336 36吨级挖掘机
 345 GC 45吨级大型挖掘机
装载机系列
设备类型 机型型号 备注说明
轮式装载机 926 / 926M 小型装载机
 930 / 930M 中小型装载机
 938 / 938M 中型装载机
 950 / 950 GC 5吨级装载机
 962 / 962M 6吨级装载机
其他应用领域
•推土机、平地机等路面机械
•柴油发电机组
•船用动力机组
•林业机械设备
三、原厂关联维修保养零配件明细
3.1 燃油系统配套滤芯（小修/常规保养）
卡特彼勒燃油系统采用两级过滤设计，509-5694作为二级细滤，需与一级油水分离器配合使用。
零件号 配件名称 过滤级别 功能说明
509-5694 燃油细滤器滤芯 二级精滤（2μm） 精密过滤，保护喷油器和高压油泵
441-5111 油水分离器滤芯 一级粗滤（10μm） 预过滤大颗粒杂质 + 油水分离
523-4987 油水分离器滤芯 一级粗滤 部分机型替代型号
541-6956 燃油滤清器 高效过滤 新型号替代版本

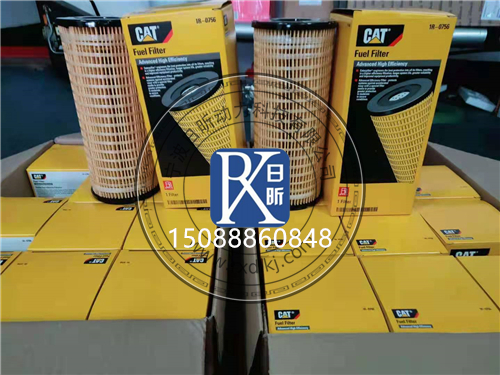

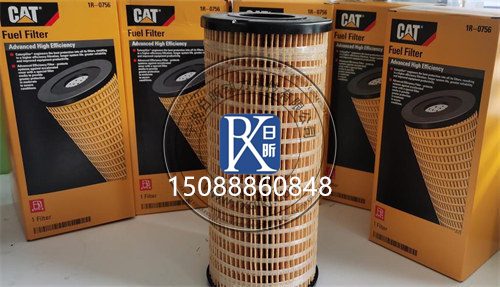

1R-0762 高效燃油滤清器 高级效率 部分老机型使用
1R-0755 燃油细滤器 10μm C13/C15等大机型使用
3.2 燃油系统关联配件（中修）
零件号 配件名称 功能说明
T412942 / 390-1557 输油泵（燃油输送泵） 低压油路核心部件，将燃油从油箱输送到滤清器
205-5147 喷油器总成 C7.1发动机专用喷油器，精密偶件
141-7869 高压燃油泵 共轨系统高压油泵
349-1063 电子泵燃油滤清器总成 带电动泵的燃油滤清器总成
423-5607 打气泵（空气压缩机） 发动机气源供应
3.3 发动机大修核心配件（大修）
四配套组件（缸内核心运动件）
零件号 配件名称 说明
361-2460 / 369-3188 活塞总成 C7.1发动机专用，高强度铝合金锻造
415-4315 活塞组件 新型号活塞，含活塞环销卡簧
2W-8265 活塞环组 三道环设计（气环×2 + 油环×1）
7896-35232 活塞销 高精度渗碳淬火处理
气缸套 缸套组件 湿式缸套设计，可单独更换
曲轴与轴承系统
零件号 配件名称 说明
T418367 / 376-4001 曲轴总成 七道主轴承设计，合金钢锻造
主轴瓦组 曲轴主轴承 七片主轴瓦，含止推垫圈
连杆瓦组 连杆轴承 六片连杆瓦
止推垫圈 曲轴止推片 6号轴承两侧配置
密封件与垫片大修包
零件号 配件名称 说明
T414784 摇臂室盖垫 气门室盖密封垫
3681V516 排气歧管垫片 耐高温石墨垫片
T435841 / 351-4749 油底壳垫片 油底壳密封
277-3013 / 7926-27132 曲轴前油封 前端曲轴密封
252-6438 / 254-3954 气门油封 进排气门杆密封
增压器垫片 涡轮增压器密封垫 耐高温金属缠绕垫片
机油散热器垫 机油冷却器垫片 277-xxxx系列

四、优质供应商推荐
4.1 日昕动力科技 / 英珀威机械
湖南英珀威机械有限公司是宁波日昕动力科技有限公司的全资子公司，深耕卡特彼勒配件行业多年，是国内***的卡特彼勒全系列零配件供应商。
公司核心优势
•原厂品质保障：专注供应CAT卡特全系列原厂纯正配件、优质进口替代配件，拒绝杂牌劣质件
•机型覆盖齐全：适配工程、矿山、林业、船机、发电、路面机械等全品类卡特设备
•库存充足：依托长沙现货仓库，实现快速发货、极速配送
•客户基础广泛：拥有固定代理商和客户上万家，业务覆盖全球120多个国家和地区
•技术支持：配备***技术团队，提供配件选型指导和故障诊断服务
主营配件范围
•发动机件：四配套、曲轴、轴瓦、喷油器、燃油泵、涡轮增压器等
•过滤系统：燃油滤芯、机油滤芯、液压油滤芯、空气滤芯等全系列滤清器
•底盘件：支重轮、引导轮、拖链轮、驱动齿、链条总成、履带板等四轮一带
•液压件：主泵、分配阀、液压马达、油缸密封件等
•结构件：挖斗、大小臂、加长臂、连杆、摇杆、销轴、衬套等
•电器件：传感器、电磁阀、电脑板、启动马达、发电机等
联系方式
项目 信息
公司名称 湖南英珀威机械有限公司（日昕动力科技子公司）
联系电话 15580888444
联系人 欧女士
电子邮箱 demo@Perkins-rx.com
公司地址 长沙市雨花区洞井街道一路967号中海珑庭1#栋14层1401
服务范围 全国配送 + 全球120+国家和地区
采购建议：509-5694作为常用保养件，建议常备库存。英珀威机械长沙仓库现货充足，支持批量采购，价格优惠，是工程机械租赁公司、施工车队和维修厂的靠谱合作供应商。
五、常见故障原因分析
5.1 燃油滤清器堵塞（最常见故障）
故障现象
•发动机动力不足、加速无力
•怠速不稳、易熄火
•燃油消耗率上升
•黑烟增多、排放超标
•冷启动困难
故障原因分析
根据维修数据统计，约35%的燃油系统故障源于滤清器堵塞。造成堵塞的主要原因包括：
1.燃油品质差：燃油中杂质、胶质、沥青质含量过高，加速滤芯堵塞
2.环境粉尘大：矿山、砂石场等多尘环境，油箱呼吸带入的粉尘增多
3.油箱沉积物：油箱底部长期积累的铁锈、油泥、水分被搅动后进入滤芯
4.生物污染：燃油中微生物滋生（尤其沿海潮湿地区），形成生物膜堵塞滤芯
5.超期使用：超过保养周期未更换滤芯，杂质累积超过容尘量
判定标准与检测方法
检测项目 正常范围 报警阈值
滤芯前后压差 ≤20 kPa ＞70 kPa（流量下降40%以上）
低压油路压力（怠速） ≥2.5 bar ＜2.0 bar
低压油路压力（全负荷） ≥4.0 bar ＜3.0 bar
5.2 滤芯破损或密封失效
故障现象
•燃油系统压力异常波动
•喷油器早期磨损、雾化不良
•燃油中出现可见杂质
•高压油泵异常磨损
故障原因
1.劣质滤芯：非原厂滤芯材质差、端盖粘接不牢，工作中开裂脱胶
2.安装不当：密封圈扭曲、未涂抹机油、拧紧力矩过大导致变形
3.水击损坏：燃油中大量水分进入，低温结冰胀破滤芯
4.压力冲击：输油泵压力波动过大，反复冲击滤芯介质
5.3 油水分离器水位过高
故障现象
•水位报警灯点亮
•发动机运转不稳
•喷油器偶发卡滞
故障原因
1.燃油含水量超标：劣质燃油或储油不当导致水分混入
2.未定期排水：未执行每日排水操作，水分累积过多
3.油水分离效率下降：滤芯使用时间过长，聚结性能衰退
5.4 故障诊断方法论
闭环诊断流程：
第一步：读取故障码 + 观察故障现象（动力不足？熄火？冒烟？）
第二步：测量低压油路压力（怠速/全负荷两点测试），判断是否供油不足
第三步：拆解燃油滤清器，检查堵塞程度和杂质类型（金属屑？胶质？水分？）
第四步：检查油箱底部沉积物和水分含量（＞0.3%时强制更换燃油）
第五步：清洁输油泵滤网，检查输油泵性能
第六步：更换原厂滤芯后复测压力，验证故障是否排除

六、维护保养与技术支持
6.1 保养周期建议
工况环境 原厂建议周期 实际推荐周期
标准工况（城市建设） 每500小时 每500小时
粉尘工况（矿山/砂石场） 每500小时 每300小时
沿海高湿工况 每500小时 每350-400小时
劣质燃油地区 每500小时 每250-300小时
说明：卡特彼勒官方建议每500小时更换一次燃油滤芯，但实际使用中应根据工况和燃油质量灵活调整。配备S·O·S油液监测系统的设备，可根据油样分析结果精准确定更换时机。
6.2 日常维护要点
每日检查项目
•油水分离器排水：每日开机前打开滤杯底部放水阀，排出沉积水分，直至流出清洁燃油
•燃油液位检查：检查油箱油位，避免吸空进入空气
•外观检查：检查滤清器壳体有无渗漏、变形
每周检查项目
•检查燃油管路有无老化、渗漏
•检查滤芯压差指示器状态
•检查油箱盖通气阀是否畅通
6.3 滤芯更换操作规范
更换前准备
1.准备好原厂509-5694滤芯、新密封圈、清洁燃油
2.停机冷却，释放燃油系统压力
3.准备接油容器，防止燃油泄漏污染
更换步骤
1.用专用扳手拆下旧滤芯，注意收集残留燃油
2.清洁滤清器壳体安装面，去除旧密封圈残胶
3.在新滤芯密封圈上涂抹一层清洁燃油
4.向新滤芯内注入清洁燃油（约80%容量），减少启动排空时间
5.用手拧紧新滤芯，直至密封圈接触安装面
6.再用扳手拧紧3/4圈（约270°），切勿过紧
7.按操作手册进行燃油系统排气
8.启动发动机怠速运转3-5分钟，检查有无渗漏
重要提醒：严禁使用非原厂劣质滤芯！劣质滤芯过滤精度不达标，会导致喷油器、高压油泵等精密部件早期磨损，单支喷油器价格高达数千元，因小失大。务必通过正规渠道如日昕动力科技/英珀威机械采购原厂配件。
6.4 燃油质量管理
燃油质量是影响滤芯寿命和发动机可靠性的关键因素，建议采取以下措施：
•采购正规渠道燃油：选择中石油、中石化等正规加油站，避免私人油站劣质油
•储油容器清洁：自备储油罐定期清洁，防止铁锈、油泥沉积
•加油过滤：加油时使用漏斗加滤网，减少外部杂质进入
•油箱定期清洗：每1000-2000小时清洗油箱底部沉积物
•燃油添加剂：可适当使用正规品牌燃油添加剂，改善燃油品质
6.5 ***技术支持服务
日昕动力科技/英珀威机械不仅提供配件销售，还提供全方位技术支持服务：
•配件选型指导：***技术人员根据设备型号、发动机编号精准匹配配件
•故障诊断咨询：资深工程师提供故障分析和维修方案建议
•大修技术支持：发动机大修全程技术指导，确保装配质量
•保养方案定制：根据客户设备工况定制个性化保养方案
•紧急配送服务：常用件长沙仓库现货，紧急订单当日发货
