沃尔沃遍达20459963排气门座圈（D7/TAD720/TAD730）故障甄别检修与原厂维保技术手册

沃尔沃遍达20459963排气门座圈（D7/TAD720/TAD730）故障甄别检修与原厂维保技术手册
一、20459963排气门座圈基础参数、适配机型与配套件

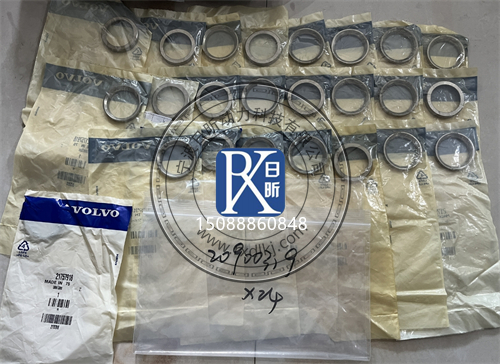

20459963（VOE20459963）为沃尔沃遍达原厂专用排气门座圈，适配D7A/D7C、TAD720/TAD730系列船机、发电机组发动机，是缸盖配气机构高温核心承载密封部件，专属匹配21739130排气门成对装配。相较于进气门座圈，该排气座圈采用升级耐热合金配方，专门应对排气侧超高温、废气腐蚀、高频冲击恶劣工况，是解决排气门漏气、热机无力、排气高温、黑烟超标、缸压衰减的核心配件，严禁普通铸铁、非标改装件替代使用。
核心原厂结构参数：原厂件号20459963；专属配对排气门21739130；原厂标准密封角45°；原厂精密尺寸规格：外径43.6mm、内径35mm、厚度7.9mm；采用高铬耐热铸合金材质，抗高温蠕变、耐硫化废气腐蚀、抗高频冲击疲劳；高精度外径过盈压装设计，热态工况不松动、不下沉、不开裂；密封带经过原厂精密预加工，研磨余量小、密封贴合度高；耐受600℃+持续排气高温、冷热剧烈交变、增压废气返流腐蚀；单缸1只排气门座圈，六缸整机成套装配，大修必须整组更换，禁止单只替换、新旧混装、局部复用。
精准适配动力机型：沃尔沃遍达船用主机辅机D7A、D7C、D7A-T、D7A-TA；工业发电机组TAD720GE、TAD721GE、TAD722GE、TAD731GE、TAD732GE、TAD733GE、TAD720VE、TAD721VE全系机型；完美匹配原厂排气门、排气门导管、气门油封、气门弹簧整套配气组件，与同机型20459962进气门座圈不可通用，同时不兼容D5D、D11、D13系列机型。

二、核心功能与缸盖配气系统防护作用
20459963排气门座圈压嵌于缸盖排气道底部，是排气门闭合落座的唯一密封基准与高温承载基体，排气侧工况负荷远高于进气侧，座圈工况稳定性直接决定发动机热效率与整机可靠性，核心功能如下：
1、高温高压密封保缸压与21739130排气门锥面精准贴合，密闭燃烧室，杜绝燃烧高温燃气、压缩压力从排气道回窜泄漏，保障标准缸压、稳定燃烧效率，避免动力衰减、油耗飙升。
2、极限高温导热散热承接排气门头部超高温度，通过座圈实体快速传导至缸盖水套散热，是排气门核心散热通道，有效防止排气门热堆积、烧蚀、变形、熔断故障。
3、高频冲击承载缓冲持续承受排气门高频落座冲击载荷，硬质耐热合金基体缓冲机械应力，避免缸盖铝制母体被反复撞击塌陷、崩边，保护缸盖核心结构不受永久性损伤。
4、配气相位精准限位固定排气门闭合行程基准，保证气门间隙稳定、配气相位精准，杜绝排气门落座偏移、偏磨、卡滞、回位不良等配气紊乱故障。
5、抗废气腐蚀冲刷耐受燃烧废气硫化物、积碳颗粒冲刷与化学腐蚀，长期保持密封面平整精度，杜绝排气侧慢性漏气、排气温度异常升高、涡轮增压器超温老化等连锁问题。
三、五级失效故障甄别（区分喷油器、缸垫、进气故障假性问题）
结合沃尔沃D7系列排气侧高温高腐蚀、船机盐雾工况、发电机组24h满负荷运行特性，将20459963排气门座圈失效划分为五级故障，精准区分喷油器雾化不良、缸垫冲坏、进气漏气等相似故障，避免只换气门不换座圈导致的维修复发问题。
3.1 一级轻症：密封面轻微热蚀麻点，隐性微漏（潜伏故障）
甄别特征：整机怠速平稳、无明显抖动、无异常排烟；重载工况动力轻微乏力、油耗小幅上升；排气温度略高于正常标准；各缸缸压差值偏小，无明显故障报警；拆解可见座圈45°密封带轻微热腐蚀麻点，无塌陷、无松动、无变形；属于高温长期冲刷形成的潜伏隐患，重载工况极易快速恶化，为大修必换件。
3.2 二级中症：密封带磨损不均，间歇性热态漏气
甄别特征：冷机工况基本正常，热机后动力衰减明显、加速无力；重载工况偶发轻微黑烟、排气温度偏高；怠速偶发轻微抖动、工况不稳；座圈密封带宽窄不均、局部磨损凹陷，热胀后密封贴合失效；单纯研磨排气门无法根治漏气，属于D7/TAD720系列高发隐性故障。
3.3 三级重症：座圈轻微塌陷，持续性密封失效
甄别特征：冷热机均存在漏气现象，单缸缸压明显偏低；怠速持续抖动、缺缸做功不良；重载黑烟明显、油耗大幅飙升；排气歧管局部发红、整机热负荷超标；座圈密封带断裂、局部塌陷，排气门落座不严，必须立即停机拆解检修，禁止重载运行。
3.4 四级重度：座圈松动偏移，配气基准失效
甄别特征：缸压波动剧烈、工况极不稳定；冷热机均抖动、黑烟频发；排气门偏磨严重，气门间隙反复调整后快速偏移；座圈与缸盖座孔配合松动、微量窜动，配气基准彻底失效；持续运行会加速排气门烧断、缸盖座孔崩损等重大故障。
3.5 五级终极：座圈开裂、崩块脱落，恶性机械故障
甄别特征：缸内剧烈机械异响、严重缺缸、无法平稳运行；缸压近乎归零、动力完全丧失；座圈开裂、崩块、脱落，硬质碎片极易刮伤排气门、撞击活塞顶部、打坏缸盖燃烧室，造成缸盖报废，属于高危致命故障，严禁再次启动机组。
3.6 故障闭环逻辑（D7/TAD720排气侧专属）
喷油雾化不良、后燃严重→排气温度飙升→座圈密封面高温热蚀麻点→微漏漏气；排气门间隙偏大→落座冲击过载→座圈疲劳塌陷、下沉变形；发动机长期高温、冷却不良→座圈过盈配合热衰减→松动窜动、密封失效；仅更换排气门、保留旧座圈→新旧密封面匹配不良→快速二次磨损漏气；座圈失效漏气→缸压不足、燃烧恶化→排气温度进一步升高，形成高温腐蚀、漏气、更高温的恶性循环。

四、故障深度成因专项剖析
4.1 排气超温、后燃腐蚀（首要核心诱因）
喷油器雾化老化、喷油正时偏差、燃油品质差，导致缸内后燃严重，排气温度持续超标，20459963排气门座圈长期承受超高温废气冲刷、硫化物腐蚀，密封面快速出现麻点、凹坑、热变形，是排气座圈早期失效的最主要原因，远高于进气座圈故障概率。
4.2 排气门间隙长期失调
排气门间隙过大，气门落座冲击载荷成倍增加，座圈长期承受高频过载冲击，金属快速疲劳，出现下沉、塌陷、密封带变形；间隙过小会导致排气门关闭不严、持续悬空炙烤，座圈长期高温无法散热，加速热脆、开裂、硬化失效。
4.3 冷却系统工况异常
24318489冷却液泵衰减、节温器卡滞、水道结垢堵塞、散热不良，缸盖长期高温，座圈与缸盖座孔的过盈配合量热衰减，配合间隙变大，出现松动、微窜，彻底破坏密封精度，引发持续性漏气故障。
4.4 大修装配工艺不规范
旧座圈塌陷、松动后直接研磨复用，不更换新座圈；压装前座孔积碳、油污、杂质清理不彻底；暴力敲击压装、偏压导致座圈歪斜、隐性开裂；新旧座圈混装、单只更换；未做精准铰削配对，气门与座圈密封带不居中、不连续，装车后快速失效。
4.5 次生连锁故障
座圈微漏→缸压不均、怠速抖动、油耗飙升、动力不足；持续高温漏气→排气门烧蚀变形、密封彻底失效；座圈松动塌陷→气门间隙频繁偏移、配气紊乱；座圈崩块脱落→刮伤气门、撞击活塞、损毁缸盖，引发整机大修、高额维修损失。
五、五级分级修复方案与原厂铰削装配工艺
5.1 五级故障分级处置标准
5.1.1 一级轻症（热蚀麻点、隐性微漏）
发动机中修、大修强制整组更换全新原厂20459963排气门座圈；配套更换21739130排气门；精准铰削45°密封斜面，气门与座圈配对精细研磨；校准原厂标准排气门间隙；检测各缸缸压均匀性，彻底消除隐性漏气隐患。
5.1.2 二级中症（密封带磨损、热态间歇性漏气）
整机全部更换20459963排气座圈；精准铰削修复密封斜面，保证密封带居中、宽窄均匀、连续无断点；彻底清理排气道、燃烧室积碳与硫化杂质；更换全新气门油封、气门导管；配对研磨密封面，校准气门间隙，冷热机交替试车，验证无热态漏气、无黑烟、无抖动。
5.1.3 三级重症（塌陷、持续性密封失效）
报废全部旧排气座圈，整组更换原厂20459963座圈；检测缸盖座孔圆度、平面度，轻微形变修复、严重形变直接更换缸盖；精准铰削密封角度，保证与21739130排气门完美贴合；全套更新配气易损件，排查修复喷油器、冷却系统故障根源，满载试车校正缸压与动力。
5.1.4 四级重度（松动、偏移偏磨）
专用工具压除全部失效松动座圈；彻底清理、校正缸盖座孔精度，修复座孔损伤；静压装配全新20459963原厂座圈；常温时效定型后精准铰削加工；同步更换排气门、导管、油封；校准配气机构间隙，多级负载试车，彻底解决热态工况波动、漏气故障。
5.1.5 五级终极（开裂、崩块脱落）
立即停机禁止启动，杜绝二次机械损伤；全面检测缸盖、活塞顶部、排气门撞击损伤，受损部件全部修复或更换；整组压装20459963座圈，全套配气组件统一换新；彻底清理缸内金属碎屑、积碳杂质；整机大修校准配气相位与气门间隙，多级冷热机、负载试车验收，彻底消除高危隐患。
5.2 原厂标准化压装、铰削、研磨工艺（沃尔沃D7专属）
拆卸压出规范：1、发动机完全冷机停机，拆解缸盖，拆除排气门、弹簧、锁片等全部配气组件；2、使用专用座圈压出工具垂直均匀受力压出旧座圈，严禁暴力敲击、歪斜撬动，防止缸盖座孔崩边、变形、拉伤；3、彻底清理座孔内壁、底部积碳、油污、硫化硬质杂质，保证座孔平整、洁净、无毛刺；4、精准检测座孔圆度、磨损量、平面度，超差必须修复校正后再进行装配作业。
压装校准规范：1、核验件号20459963，确认适配D7/TAD720/TAD730机型，专属配对21739130排气门，禁止与进气座圈混用；2、新座圈清洁无杂质，外圈均匀涂抹专用耐高温装配润滑膏；3、使用专用压套垂直、匀速静压入位，保证座圈平整贴合、无歪斜、无翘边、无间隙；4、压装完成后常温静置时效30分钟以上，充分释放装配应力，杜绝后期热变形、松动；5、采用原厂专用铰刀精铰45°密封斜面，保证密封带居中、连续、宽度均匀，适配排气门高温落座特性；6、与全新21739130排气门精细配对研磨，密封环带无断点、无缺口、无偏磨，密封贴合度达标；7、装配排气门、油封、弹簧、锁片，严格校准冷态排气门标准间隙；8、装复缸盖总成，检测各缸压缩压力，冷热机、分级负载试车，确认无漏气、无黑烟、排气温度正常、工况稳定。

六、精准适配机型与应用场景
6.1 精准适配发动机机型
沃尔沃遍达船用发动机：D7A、D7C、D7A-T、D7A-TA；沃尔沃工业发电机组：TAD720GE、TAD721GE、TAD722GE、TAD731GE、TAD732GE、TAD733GE、TAD720VE、TAD721VE全系机型；专属D7系列排气门座圈，与20459962进气座圈参数不同、不可互换，不兼容D5、D11、D13机型。
6.2 终端应用设备场景
工程船、渔船、商船船用主辅动力机组；野外固定式工业发电机组、应急备用电站；适配海上高盐雾、高湿度、高温高热、24小时连续满负荷、频繁变载启停的严苛工况。
七、配套原厂维保配件清单
7.1 座圈大修核心配对件
20459963排气门座圈、21739130排气门、排气门导管、气门杆油封、气门锁片、内外气门弹簧、弹簧上下座。
7.2 缸盖大修密封配件
24379458缸盖垫片、20725316气门室盖垫、进气歧管垫、排气歧管垫全套密封件。
7.3 整机维保耗材
21398815空气滤芯、864315燃油滤芯、机油滤芯、沃尔沃原厂专用柴油机油；大修同步清洗排气道、燃烧室、冷却水道，根除高温、积碳、杂质诱因。
八、长效维保规范（杜绝排气座圈塌陷、高温漏气复发）
1、缸盖大修、更换排气门作业时，20459963排气门座圈必须整组成套更换，严禁旧件复用、单只更换、新旧混装、进排气座圈互换；2、严禁只更换排气门不换座圈，排气座圈高温疲劳磨损、塌陷无法通过研磨修复，是漏气、黑烟复发的核心根源；3、定期校验喷油器雾化与喷油正时，杜绝缸内后燃、排气超温，从源头降低座圈热腐蚀损伤；4、严格管控冷却系统工况，定期清洗水道、检查水泵与节温器，避免缸盖长期高温；5、按保养周期精准校准排气门间隙，杜绝间隙过大冲击塌陷、间隙过小高温烧蚀；6、座圈装配必须采用专用静压工具，禁止暴力敲击安装，避免隐性开裂、后期松动脱落；7、必须使用原厂20459963耐热合金排气座圈，副厂件耐高温性、抗冲击性不足，重载高温工况极易塌陷开裂；8、新座圈压装后必须时效定型、精准铰削、配对研磨，保证密封带完美贴合，保障缸压稳定、杜绝热态漏气。
