一、冷却水泵核心功能与结构组成
冷却水泵是柴油发动机闭式循环冷却系统的动力核心，承担冷却液增压输送的核心职能。发动机运行过程中，水泵推动冷却液在缸体水套、缸盖水道、散热器、节温器阀组与机油冷却器之间持续循环，将缸内燃烧与部件摩擦产生的热量定向带出，将整机工作温度稳定在 85~95℃的高效区间，避免高温引发的缸盖形变、活塞拉缸、润滑油氧化劣化等故障；同时为 EGR 冷却模块、驾驶室暖风系统、船用热交换单元提供循环动力，是发动机可靠运行的核心辅机部件。
沃尔沃柴油发动机配套水泵均为离心式结构，根据驱动形式分为皮带驱动与齿轮驱动两类：小功率机型多采用皮带传动结构，布置灵活、维护便捷；中大功率重型机型普遍采用齿轮驱动，由正时齿轮组直接传动，传动效率更高、负载能力更强，适配大流量高扬程的冷却需求。
水泵总成核心由六大模块构成：
泵体壳体：铸铁或铝合金铸造成型，内部集成蜗壳流道，既是叶轮运转的容纳腔体，也是整泵的安装基准，承载轴承、水封与管路接口，部分机型将节温器座集成于泵体之上。
离心叶轮：多为半开式或闭式叶片结构，与水泵轴过盈压装固定，高速旋转时通过离心作用对冷却液做功，实现低压吸入、高压排出，叶片数量与曲面设计直接决定水泵的流量与扬程参数。
水泵轴总成：高强度合金钢材质，一端固定叶轮、一端连接传动轮 / 驱动齿轮，承担扭矩传递与旋转支撑的双重作用，轴身加工精度直接影响轴承与水封的使用寿命。
支撑轴承：普遍采用双列角接触球轴承或集成式轴连轴承，出厂预填充高温润滑脂、双面密封设计，可同时承受径向与轴向载荷，保障水泵轴高速运转的稳定性。
机械水封：由动环、静环、补偿弹簧与辅助密封圈组成，实现旋转轴与固定泵体之间的动密封，阻断冷却液向轴承腔渗漏；泵体下部设计有泄水孔，水封轻度渗漏时冷却液可由此排出，便于早期发现故障。
传动与密封组件：皮带驱动机型配置单槽 / 多楔带皮带轮，齿轮驱动机型配置正时驱动齿轮；另包含泵体安装密封垫、静密封 O 型圈等，保障各静密封点无渗漏。

二、水泵异响的典型故障现象与工况特征
水泵异响多与发动机转速呈正相关，不同失效模式对应差异化的声音特征与触发工况，可通过工况变化快速初步定位故障类型：
持续性低频嗡鸣
怠速阶段即可在水泵安装区域听到连续低沉的嗡鸣声，提升转速时异响频率与音量同步升高；发动机水温升至正常工作温度后，异响无减弱趋势，手触水泵壳体可感受到均匀的麻震感。该症状多为轴承润滑脂劣化、滚道早期磨损的典型表现，此时泄水孔通常无明显漏水，属于故障早期阶段。
不规则金属撞击声
运转过程中出现无规律的金属敲击、磕碰声，转速波动、加减油门时异响强度与频次明显加剧，水泵壳体振动幅度显著增大。该症状提示轴承保持架碎裂、钢球脱落或叶轮松动刮壳，属于高危失效状态，继续运行可能出现水泵轴抱死、皮带断裂或叶轮碎块堵塞冷却管路的风险。
周期性摩擦刮擦声
伴随转速呈现规律的 “唰唰” 摩擦声，大负荷工况下冷却液大循环完全开启后，异响声量出现明显变化，部分机型伴随水温偏高、上升速度加快的现象。多为叶轮轴向窜动、叶片变形刮擦泵壳内壁，或水泵轴弯曲后转子偏心扫膛导致。
水流扰动与气蚀异响
高转速、大负荷工况下，水泵内部传出 “哗啦” 的水流冲击与气泡溃灭声，伴随副水箱气泡增多、水温波动上升。该症状由冷却系统进气、冷却液液位不足或叶轮气蚀损坏引发，水泵有效流量下降，长期运行会加剧叶轮腐蚀与发动机过热。
传动皮带啸叫声
发动机冷启动瞬间、急加速工况下，水泵皮带轮区域传出尖锐的 “吱吱” 啸叫，持续数秒后随转速稳定逐渐减弱；阴雨潮湿环境或皮带沾湿后症状更明显。多为皮带张紧度不足、皮带轮平面不对中导致的传动打滑异响。
齿轮啮合敲击声
齿轮驱动式水泵在正时齿轮室侧传出节奏清晰的 “哒哒” 撞击声，异响频次与转速严格对应，负荷加大时撞击声更突出。由水泵驱动齿轮齿面磨损、啮合侧隙超标导致，严重时可伴随齿轮室漏油症状。
三、水泵异响的根本原因与失效机理
（一）机械类失效：轴承与传动部件磨损
轴承润滑失效与疲劳磨损
水泵轴承长期处于 80~120℃的高温工作环境，密封唇口老化后内部润滑脂逐步氧化变稀、向外泄漏，滚道与钢球进入半干摩擦状态，初期产生低频嗡鸣；持续运行后滚道表面出现疲劳点蚀、剥落，轴承径向游隙持续增大，运转偏心量增加，振动与异响同步加剧。若皮带张紧力过大、皮带轮不对中，轴承长期承受超额侧向载荷，磨损速度会提升 2~3 倍。
叶轮松脱与形变损坏
叶轮与水泵轴依靠过盈压装 + 防转结构固定，长期交变载荷与冷却液腐蚀作用下，配合面紧度丧失，叶轮出现轴向与径向窜动，运转时叶片刮擦泵壳内壁产生摩擦异响；严重时叶片受疲劳应力或气蚀作用发生断裂，水泵流量骤降，发动机短时间内即可出现高温报警。
驱动齿轮磨损
齿轮驱动机型的水泵驱动齿轮与正时齿轮长期啮合传动，润滑不良或负载冲击下齿面逐步磨损，啮合侧隙超出设计范围，运转时轮齿反复撞击产生啮合异响；极端工况下可能出现齿根断裂、打齿故障，导致水泵停转。
（二）密封类失效：水封渗漏引发连锁损坏
机械水封是水泵最易失效的部件之一，动环与静环端面长期相对摩擦，磨损量超过弹簧补偿极限后，密封面贴合失效，冷却液开始渗漏。初期仅为泄水孔间歇滴水，渗漏量增大后冷却液直接侵入轴承腔，冲刷掉轴承内剩余润滑脂并造成滚道锈蚀，形成磨粒磨损，可在短时间内导致轴承间隙骤增、异响加剧，最终引发轴承抱死。此外，高温状态下骤加冷水造成的热冲击，会使密封环产生微裂纹，直接导致密封性能骤降。
（三）流体类失效：气蚀与结垢腐蚀
气蚀侵蚀
当水泵进口压力低于冷却液饱和蒸汽压时，局部会产生大量微小气泡，气泡随液流进入高压区域后瞬间溃灭，持续高速冲击叶轮表面，逐步形成蜂窝状气蚀坑。叶轮表面粗糙度上升后，液流扰动增强，产生涡流异响，同时水泵水力效率下降、流量不足，冷却能力随之降低。
结垢与电化学腐蚀
长期使用劣质冷却液或直接加注硬水，会在泵腔、叶轮表面逐步沉积水垢，同时引发电化学腐蚀。流道截面积缩小、水流阻力增大，会出现水流异响；腐蚀还会削弱叶轮与泵体强度，加速部件老化失效。
（四）装配与维护不当
水泵安装时固定螺栓未按对角顺序分次紧固，泵体受力不均产生微变形，导致轴承同轴度偏差，运转时轴承偏磨，快速出现磨损异响。安装密封垫时过量涂抹密封胶，多余胶块脱落后随冷却液流动，会撞击叶轮产生不规则异响，还可能堵塞细小水道引发局部过热。此外，未按周期更换冷却液、冷却液浓度不达标，会大幅缩短水泵使用寿命。

四、分级修复方案与操作规范
水泵异响修复需遵循 “先检测定位、后分级修复” 的原则，结合失效程度选择对应方案，避免过度维修或维修不足。
（一）故障定位与检测流程
异响定位：使用机械听诊器分别抵靠水泵壳体、皮带轮、节温器座、正时齿轮室，对比各点位异响强度，锁定异响源；通过断带测试（皮带驱动机型）区分水泵本体异响与皮带传动异响。
间隙检测：用撬棍沿轴向撬动水泵皮带轮 / 齿轮，检测轴向窜量；用百分表检测皮带轮径向跳动量，初步判断轴承磨损状态。
渗漏检查：观察泄水孔是否有冷却液渗漏，检查泵体结合面、水管接口是否有漏液痕迹；条件允许时对冷却系统做打压测试，确认渗漏点。
性能验证：检测不同转速下的冷却液流量与压力，评估水泵水力性能是否达标。
（二）小修级：现场维护与调整
适用场景：螺栓松动、皮带张紧异常、轻度结垢、泄水孔微量渗漏的早期故障
修复内容：
按原厂规定扭矩，以对角分次的方式紧固水泵固定螺栓与支架螺栓，消除安装松动；
调整驱动皮带张紧度至标准挠度，检查皮带磨损、开裂状态，超限时同步更换皮带与张紧轮；
疏通泄水孔，清洁水泵外部散热筋表面积尘，改善散热条件；
补充符合原厂规格的冷却液，按规范流程排出冷却系统内空气，检查液位稳定性。
（三）中修级：解体维修与部件更换
适用场景：轴承磨损异响、水封渗漏、叶轮轻度结垢腐蚀
修复内容：
拆解水泵总成，压出旧轴承，更换同规格原厂双列角接触密封轴承，保证轴承压装同轴度；
整套更换机械水封组件，包括动环、静环、补偿弹簧与辅助密封圈，装配前清洁密封面，避免异物划伤密封端面；
清理叶轮与泵腔内部的水垢、腐蚀产物，检查叶片完整性与叶轮配合紧度，松脱时重新压装定位；
检测并校正水泵轴径向跳动，超限时进行校直或更换轴体；
复装后手动盘转泵轴，确认运转顺滑无卡滞、无摩擦异响，完成气压泄漏测试；
更换泵体安装密封垫与接口密封圈，按标准扭矩对角紧固装机。
（四）大修级：总成更换与系统校准
适用场景：泵体开裂、水泵轴严重弯曲、叶轮断裂、轴承抱死、多次中修后短期复发
修复内容：
更换原厂预装式水泵总成，出厂已完成轴承、水封、叶轮的装配与调校，装机即可使用；
同步检查更换驱动皮带、张紧轮、节温器等关联冷却部件，避免新旧部件匹配不良；
使用专用冷却液清洗剂对冷却系统全管路、散热器进行循环清洗，彻底清除水垢与腐蚀产物；
装机后按规范完成系统排空，分别在怠速、额定转速、满负荷三个工况下验证冷却液温度、压力与流量稳定性，确认冷却性能达标。
五、沃尔沃全系列发动机型号与对应应用设备
沃尔沃柴油发动机覆盖车用、工程机械、工业发电、船用四大应用场景，不同机型配套水泵的驱动方式、流量参数存在差异，主流全系机型及对应设备如下：
1. 车用柴油发动机系列
表格
发动机型号 排量 (L) 功率区间 (kW) 适配车辆类型 水泵驱动方式
D3K 3.7 110-160 沃尔沃 FL 系列卡车、中型城市客车 皮带驱动
D5K 5.1 160-240 沃尔沃 FE 系列卡车、大型通勤客车 皮带驱动
D7E / D8K 7.1/7.7 240-350 沃尔沃 FM 系列卡车、长途客运大巴 皮带驱动
D11K 10.8 330-450 沃尔沃 FM/FMX 工程卡车、重型货车 齿轮驱动
D13K 12.8 420-540 沃尔沃 FH 系列重型牵引车、长途卡车 齿轮驱动
D16G 16.1 550-750 沃尔沃 FH16 旗舰重卡、特种运输车辆 齿轮驱动
2. 工程机械发动机系列
表格
发动机型号 排量 (L) 功率区间 (kW) 适配工程设备 水泵驱动方式
D2.2 / D3.8 2.2/3.8 30-100 EC35~EC80 小型挖掘机、滑移装载机 皮带驱动
D5E / D6H 5.1/5.7 100-180 EC140~EC220 挖掘机、L60~L90 轮式装载机 皮带驱动
D7E 7.1 160-220 EC250~EC300 挖掘机、L110~L120 轮式装载机 皮带驱动
D9A 9.4 200-300 EC330~EC360 挖掘机、L150 装载机、压路机 齿轮驱动
D11K / D13J 10.8/12.8 280-420 EC380~EC700 挖掘机、L180~L220 轮式装载机 齿轮驱动
D16E 16.1 400-560 EC750~EC950 大型挖掘机、矿用自卸车 齿轮驱动
3. 工业发电发动机系列（TAD 系列）
表格
发动机型号 排量 (L) 备用功率 (kW) 发电机组等级 水泵驱动方式
TAD530GE 4.8 106 100kVA 级备用发电机组 皮带驱动
TAD734GE 7.1 216 200kVA 级常用发电机组 皮带驱动
TAD843GE 7.7 250 250kVA 级发电机组 皮带驱动
TAD1344GE 12.8 400 400kVA 级主用发电机组 齿轮驱动
TAD1643GE 16.1 600 600kVA 级大功率发电机组 齿轮驱动
4. 船用柴油发动机系列
表格
发动机型号 排量 (L) 功率区间 (kW) 适配船舶类型 水泵配置
D3 / D4 系列 2.4/3.7 81-221 小型游艇、帆船辅助动力 皮带驱动，淡水 + 海水双泵
D6 系列 5.5 243-321 中型游艇、渔业工作艇 皮带驱动，淡水 + 海水双泵
D9 / D11 系列 9.4/10.8 368-533 中型客船、港口工作船 齿轮驱动，淡水 + 海水双泵
D13 系列 12.8 515-735 大型游艇、高速客轮 齿轮驱动，大流量双泵
D16 系列 16.1 515-625 大型渔业船、工程船舶 齿轮驱动，重载大流量双泵
注：同型号发动机因应用场景不同，水泵接口尺寸、流量参数存在差异，配件匹配需以发动机序列号对应的原厂零件目录为准。

六、原厂大中小维保零配件明细
（一）小修保养易损配件
水泵固定螺栓 + 弹簧垫圈：拆装后建议全套更换，避免长期振动导致松动，每次拆装同步更换；
水泵安装密封垫 / O 型圈：静密封部件，拆装必换，保障结合面密封性能；
驱动皮带 / 多楔带：常规损耗件，出现开裂、老化、层间剥离时更换，建议每 2000 小时检查一次；
张紧轮轴承：皮带张紧机构易损件，出现异响或转动卡滞时更换，建议与皮带同步更换；
冷却液防腐添加剂：补充冷却液防腐防垢能力，延长水泵与冷却系统寿命，随冷却液更换同步添加；
水管卡箍与接口密封圈：管路连接密封件，老化渗漏时及时更换。
（二）中修理包组件
水泵轴承总成：双列角接触密封轴承，出现异响、游隙超标时更换；
机械水封全套组件：含动环、静环、补偿弹簧、辅助密封圈，出现渗漏时整套更换；
水泵轴：轴身磨损、弯曲变形时更换；
叶轮总成：叶片气蚀、断裂、配合松脱时更换；
驱动皮带轮 / 驱动齿轮：槽型磨损、齿面磨损、端面跳动超限时更换；
水泵修理包：整合轴承、水封、全套密封件的维修套装，适配解体维修场景。
（三）大修总成部件

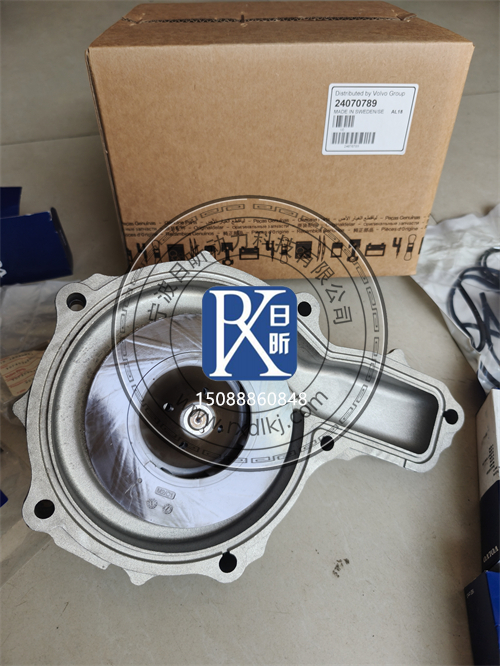

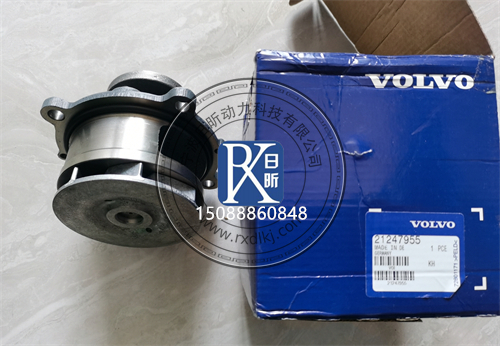

淡水泵总成（预装式）：集成泵体、叶轮、轴承、水封的完整总成，整体更换便捷可靠；
海水泵总成（船用机型）：耐腐蚀材质海水泵，应对海水腐蚀工况；
冷却系统密封件全套：包含全管路接口密封圈、节温器密封件等；
节温器总成：水泵大修时建议同步更换，保障温控精度与冷却系统匹配性；
水泵齿轮室盖组件：齿轮驱动机型配套壳体部件。
主流机型原厂零件号参考
D13 系列淡水泵总成：20744939、21468471
D13 系列水泵修理包：20744941
D7 系列水泵总成：20459945
D7 系列水封组件：20459947
D5E 系列水泵总成：20844365
TAD1643 系列水泵总成：3801279

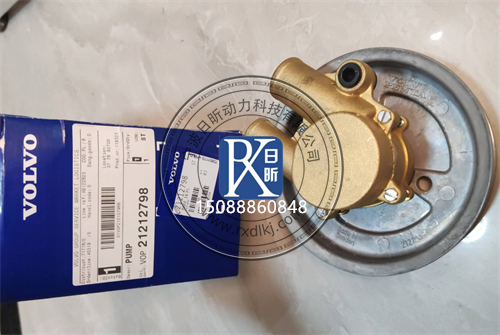

船用 D6 系列海水泵总成：21212875
七、原厂配件批发供应与技术支持
配件批发供应：日昕动力科技
日昕动力科技是沃尔沃柴油发动机冷却系统原厂配件***批发服务商，长期深耕沃尔沃动力配件领域，全系列水泵及关联维保配件常备充足现货，覆盖车用、工程机械、工业发电、船用全场景机型。
品类齐全：涵盖各功率段淡水泵总成、海水泵总成、水泵修理包、轴承、机械水封、叶轮、驱动皮带、密封件等全等级维保配件，可满足小修、中修、大修全场景配件需求；
精准匹配：支持凭发动机完整型号与序列号查询原厂零件目录，精准匹配对应配件，区分不同应用场景的规格差异，避免错件；
服务灵活：支持单散件零售与工程批量采购，适配个体维修与整机批量备货等不同需求；全国物流发货，配送高效；
品质保障：所有配件均匹配原厂技术标准，材质、尺寸、性能与原厂件一致，保障装机后运行可靠性与使用寿命；同时配套供应节温器、散热器、冷却液、水管管路等冷却系统关联配件，可实现一站式采购。
技术支持服务
针对水泵异响与冷却系统故障，提供全维度技术支持：
故障诊断：提供异响定位方法、工况排查步骤、渗漏检测指导，辅助快速区分水泵本体故障、传动故障与系统故障；
参数标准：提供各机型水泵额定流量、扬程、轴承游隙、皮带挠度、安装扭矩等原厂技术参数与极限阈值；
工艺指导：提供水泵拆装步骤、紧固扭矩规范、解体维修操作要点、冷却系统排空流程等实操指导；
型号匹配：根据设备整机型号、发动机序列号，精准匹配水泵及零配件的原厂零件号与替代型号。
