一、正时齿轮系统核心功能与结构组成
1.1 核心功能定位
正时齿轮系统是柴油发动机配气机构的动力传动核心，承担曲轴与凸轮轴间的动力传递与相位同步职能，通过精准的传动比与相位标记，保证进排气门的开闭时刻与活塞运动冲程严格匹配，确保进气充分、排气彻底，是缸内燃烧效率与动力输出稳定性的核心保障。同时，正时齿轮组还同步驱动高压喷油泵、冷却水泵、空压机等前端附件，实现各辅机与曲轴的运转同步，保障发动机各系统协同工作。
沃尔沃柴油发动机根据功率等级采用差异化正时传动方案：小功率机型多采用正时皮带传动，运转噪音低、布置灵活；中大功率重型机型普遍采用刚性齿轮传动，由曲轴正时齿轮、中间惰轮、凸轮轴齿轮、油泵驱动齿轮组成闭式齿轮系，传动扭矩大、可靠性高、寿命长，可适配车用、工程机械、发电机组、船舶等重负荷持续运行场景。
1.2 总成结构与核心部件
沃尔沃正时齿轮系以斜齿圆柱齿轮传动为主（部分小功率机型为直齿），核心组成部件如下：
曲轴正时齿轮：过盈压装于曲轴前端，为整个齿轮系的动力输入端，将曲轴旋转动力输出至整个正时系统，传动比与凸轮轴齿轮严格对应四冲程发动机 2:1 的转速比。
凸轮轴正时齿轮：安装于凸轮轴前端，为齿轮系核心从动部件，带动凸轮轴旋转，控制进排气门的开闭正时，齿轮端面刻有正时标记，用于装配相位校准。
中间惰轮：安装于齿轮室支架上，介于曲轴齿轮与凸轮轴齿轮之间，传递动力同时调整中心距，部分机型设置双惰轮结构，分别驱动油泵与空压机等附件。
止推垫片与锁紧机构：安装于齿轮端面，控制齿轮轴向间隙，防止齿轮运转时轴向窜动，配合锁紧螺母、防松垫片实现齿轮轴向定位。
支撑衬套 / 轴承：惰轮与部分驱动齿轮内置滑动衬套或滚动轴承，为齿轮旋转提供支撑，保障啮合精度与运转平顺性。
齿轮室壳体：封闭式铸铁 / 铝合金壳体，容纳整套齿轮系，内部储存机油实现飞溅润滑，同时隔绝齿轮啮合噪音，防止油污外泄。

二、正时齿轮异响的典型故障现象与工况特征
正时齿轮异响均源自发动机前端齿轮室区域，异响频率与发动机转速严格同步，不受断缸操作影响，可通过工况变化区分不同失效模式：
怠速啮合敲击异响
怠速工况下齿轮室侧传出清晰、有节奏的 “哒哒” 金属敲击声，冷车启动阶段因机油黏度高、齿隙偏大，异响更为明显；热车后随机油膜形成与部件热膨胀，异响略有减轻。该症状为齿面正常磨损、啮合侧隙超标的典型早期表现，多见于运行时长超一万小时的老旧设备。
高速啮合啸叫
发动机中高转速运转时，齿轮室区域传出连续尖锐的啮合啸叫声，转速越高异响频率越高，带负荷运行时音量与振动同步增强；多伴随齿轮室壳体轻微麻震感。由齿面偏磨、啮合接触不良或轴承衬套磨损导致齿轮啮合精度下降所致。
周期性撞击异响
运转过程中出现间隔均匀的沉重金属撞击声，急加速、加减油门时撞击强度明显加剧；严重时齿轮室可感受到明显冲击振动。多为个别轮齿断裂、齿面大块剥落，啮合过程中缺损部位产生冲击碰撞所致，属于高危失效模式，继续运行可能引发整套齿轮系打齿报废。
轴向窜动松散异响
怠速工况下齿轮室内传出 “哗啦哗啦” 的松散撞击声，转速提升后被气流与啮合声掩盖；用听诊器抵靠齿轮端面位置，异响特征更为清晰。由止推垫片磨损、锁紧螺母松动导致齿轮轴向间隙超标，运转时齿轮前后窜动撞击端面所致，长期发展会加剧齿面偏磨与轮齿断裂风险。
衬套轴承干磨嗡鸣
齿轮室区域传出持续低沉的嗡鸣声，手摸壳体有均匀振动感，转速升高后异响声调同步上升；常伴随齿轮室温度偏高。由齿轮支撑衬套或轴承磨损、润滑不良导致，磨损进一步发展会造成齿轮径向跳动超标，诱发啮合异响与齿面快速磨损。
三、异响根源机理与失效模式深度分析
3.1 齿面疲劳磨损与啮合间隙超标
正时齿轮长期承受交变啮合载荷，齿面材料逐步产生疲劳磨损，齿厚逐渐减薄，导致啮合侧隙持续增大。侧隙超标后，齿轮正反转切换时齿面产生冲击碰撞，形成敲击异响；若机油长期未更换、杂质含量过高，会在齿面形成磨粒磨损，使磨损速度提升 2-3 倍，侧隙快速突破极限值。润滑油膜破裂、齿面干摩擦还会引发齿面胶合、划伤，进一步恶化啮合状态，产生啸叫与异常磨损。
3.2 轴向定位失效与窜动冲击
齿轮端面止推垫片长期受轴向推力摩擦，磨损后厚度减薄，齿轮轴向间隙逐步增大；锁紧螺母防松失效后，齿轮轴向定位松脱，运转时随轴向力前后窜动，端面反复撞击垫片与机体，产生松散异响。轴向窜动同时会导致轮齿啮合宽度不足，局部齿面应力集中，加速齿面疲劳点蚀与轮齿断裂风险。
3.3 轮齿断裂与齿面点蚀剥落
长期重负荷冲击载荷作用下，齿根位置承受最大弯曲应力，逐步产生疲劳裂纹并扩展，最终引发轮齿断裂；齿面接触应力超过材料疲劳极限时，会出现点状剥落（点蚀），剥落区域进一步扩大形成凹坑，啮合过程中产生周期性冲击异响。剥落的金属碎屑随机油循环进入啮合面，会形成三体磨粒磨损，加速剩余轮齿的损伤进程，严重时可导致整套齿轮系连锁损坏。
3.4 支撑部件磨损失效
惰轮衬套、齿轮轴承长期运转后磨损，齿轮径向跳动量超标，导致啮合中心距偏离设计值，轮齿啮合状态恶化，出现偏载、偏磨，引发啮合啸叫与敲击异响。衬套磨损严重时，齿轮中心大幅偏移，还可能出现齿顶干涉、扫齿等恶性故障，直接造成齿轮报废。
3.5 装配偏差与维护不当
维修装配时正时标记对位偏差、齿轮安装端面不清洁，会导致齿轮啮合偏载，局部齿面应力远超设计值，短时间内即可出现异常磨损与异响。固定螺栓未按规定扭矩紧固、防松措施失效，会导致齿轮或支架松动，啮合位置偏移，加速磨损进程。此外，齿轮室机油液位不足、机油黏度不达标，会造成齿轮飞溅润滑不良，齿面润滑不足引发干磨异响与快速磨损。

四、原厂检测标准与分级修复工艺
4.1 核心参数检测判定标准
表格
检测项目 检测工具 原厂标准值 极限阈值 超限处理方式
齿轮啮合侧隙 塞尺 / 压铅法 0.10-0.20mm（直齿）；0.15-0.25mm（斜齿） 0.35mm 更换齿轮副
齿轮轴向间隙 百分表 + 塞尺 0.05-0.12mm 0.25mm 更换止推垫片或调整厚度
齿面磨损量 齿轮游标卡尺 ≤原齿厚 5% ＞原齿厚 10% 更换齿轮
齿轮径向跳动 百分表 ≤0.05mm 0.12mm 更换衬套 / 轴承或齿轮总成
齿面点蚀面积占比 目视 + 刻度放大镜 ≤齿面面积 5% ＞15% 更换齿轮
齿轮室机油液位 油尺 / 油位孔 达到标定刻度 低于下限 补充至标准液位
4.2 分级修复方案
小修级（不解体现场维护）
适用场景：机油液位不足、油质劣化、外部螺栓松动、早期轻度异响
修复内容：检查齿轮室机油液位，补充符合原厂规格的机油至标准刻度；机油劣化、杂质超标时更换机油与机滤，冲洗齿轮室内部；按规定扭矩紧固齿轮室盖螺栓与外部支架螺栓，消除外部松动异响；清洁齿轮室通风装置，保障腔体内压力正常。
中修级（开盖局部检修）
适用场景：轴向间隙超标、止推垫片磨损、单只惰轮 / 衬套磨损、齿面轻度磨损
修复内容：拆卸齿轮室端盖，放出齿轮室机油，清理内部金属碎屑与油泥；检测各齿轮啮合侧隙与轴向间隙，更换磨损超标的止推垫片组，调整轴向间隙至标准范围；更换磨损的惰轮总成与支撑衬套，检查并紧固齿轮锁紧螺母；打磨修复齿面轻微毛刺与点蚀，涂抹专用齿轮润滑脂；更换齿轮室密封垫与密封胶，按标准扭矩紧固端盖，加注新机油至标准液位。
大修级（全套更换与相位校准）
适用场景：轮齿断裂、齿面严重磨损、齿轮径向跳动超标、多齿轮连锁损伤、多次中修后异响复发
修复内容：拆解齿轮室总成，逐件检查所有齿轮、衬套、轴承、止推部件的磨损状态；更换全套正时齿轮组（曲轴齿轮、凸轮轴齿轮、中间惰轮、油泵驱动齿轮），同步更换所有衬套、止推垫片、锁紧螺母与防松组件；严格按照正时标记校准配气相位，保证进排气正时精度符合原厂标准；组装后检测各齿轮啮合侧隙、轴向间隙、径向跳动均达标；装机后进行怠速磨合与负荷验证，确认无异响、机油压力正常。

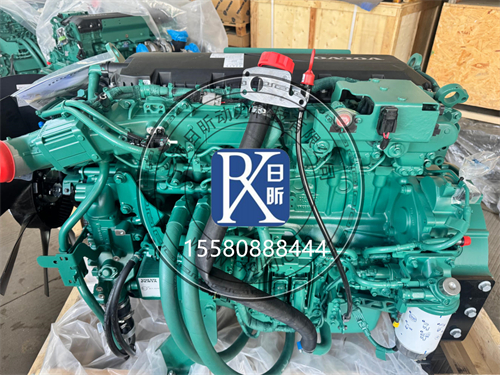

五、沃尔沃全系列发动机型号与对应应用设备
5.1 车用柴油发动机系列
表格
发动机型号 排量 (L) 功率范围 (kW) 适配整车设备 正时传动配置
D3K 3.7 110-160 沃尔沃 FL 系列卡车、中型城市客车 正时皮带传动
D5K 5.1 160-240 沃尔沃 FE 系列卡车、大型通勤客车 正时皮带传动
D7E / D8K 7.1/7.7 240-350 沃尔沃 FM 系列卡车、长途客运大巴 单惰轮齿轮传动
D11K 10.8 330-450 沃尔沃 FM/FMX 工程卡车、重型货车 双惰轮斜齿齿轮传动
D13K 12.8 420-540 沃尔沃 FH 系列重型牵引车、长途卡车 双惰轮斜齿齿轮传动
D16G 16.1 550-750 沃尔沃 FH16 旗舰重卡、特种运输车辆 三惰轮重载斜齿传动
5.2 工程机械发动机系列
表格
发动机型号 排量 (L) 功率范围 (kW) 适配工程设备 正时传动配置
D2.2 / D3.8 2.2/3.8 30-100 EC35~EC80 小型挖掘机、滑移装载机 正时皮带传动
D5E / D6H 5.1/5.7 100-180 EC140~EC220 挖掘机、L60~L90 轮式装载机 单惰轮齿轮传动
D7E 7.1 160-220 EC250~EC300 挖掘机、L110~L120 轮式装载机 单惰轮齿轮传动
D9A 9.4 200-300 EC330~EC360 挖掘机、L150 装载机、压路机 双惰轮斜齿传动
D11K / D13J 10.8/12.8 280-420 EC380~EC700 挖掘机、L180~L220 轮式装载机 双惰轮斜齿传动
D16E 16.1 400-560 EC750~EC950 大型挖掘机、矿用自卸车 三惰轮重载斜齿传动
5.3 工业发电发动机系列（TAD 系列）
表格
发动机型号 排量 (L) 备用功率 (kW) 发电机组应用 正时传动配置
TAD530GE 4.8 106 100kVA 级备用发电机组 单惰轮齿轮传动
TAD734GE 7.1 216 200kVA 级常用发电机组 单惰轮齿轮传动
TAD843GE 7.7 250 250kVA 级发电机组 单惰轮齿轮传动
TAD1344GE 12.8 400 400kVA 级主用发电机组 双惰轮斜齿传动
TAD1643GE 16.1 600 600kVA 级大功率发电机组 三惰轮重载斜齿传动
5.4 船用柴油发动机系列
表格
发动机型号 排量 (L) 功率范围 (kW) 适配船舶类型 正时传动配置
D3 / D4 系列 2.4/3.7 81-221 小型游艇、帆船辅助动力 正时皮带传动
D6 系列 5.5 243-321 中型游艇、渔业工作艇 单惰轮齿轮传动
D9 / D11 系列 9.4/10.8 368-533 中型客船、港口工作船 双惰轮斜齿传动
D13 系列 12.8 515-735 大型游艇、高速客轮 双惰轮斜齿传动
D16 系列 16.1 515-625 大型渔业船、工程船舶 三惰轮重载斜齿传动
注：同型号发动机根据生产批次与排放阶段不同，齿轮系结构与零件号存在差异，配件匹配需以发动机序列号对应的原厂零件目录为准。

六、原厂大中小维保零配件明细
6.1 小修保养易损配件
齿轮室盖密封垫 / 密封胶：拆装必换静密封件，防止机油渗漏与灰尘侵入
齿轮室放油螺塞 + 密封垫圈：维护放油专用配件，渗漏时更换
锁紧防松垫片：齿轮螺母防松组件，拆装时建议同步更换
齿轮专用润滑油：符合原厂黏度规格的齿轮 / 曲轴箱机油，定期更换保障润滑
齿轮室通气阀：平衡腔体压力，堵塞失效时更换
6.2 中修理包组件
中间惰轮总成：含齿轮、衬套、销轴，磨损异响时整体更换
止推垫片组：不同厚度规格调整垫片，用于校准齿轮轴向间隙
齿轮支撑衬套：滑动支撑部件，磨损后更换恢复啮合精度
齿轮室大修密封包：含端盖密封垫、油封、O 型圈全套密封件
锁紧螺母：齿轮轴向定位螺母，滑牙、防松失效时更换
6.3 大修总成部件
正时齿轮全套组件：含曲轴正时齿轮、凸轮轴正时齿轮、全部惰轮、油泵驱动齿轮

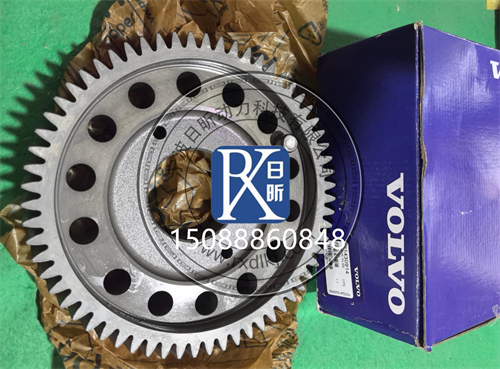

凸轮轴正时齿轮总成：凸轮轴端传动齿轮，齿面磨损断裂时更换
曲轴正时齿轮总成：曲轴端主动齿轮，严重磨损时压装更换
油泵驱动齿轮总成：高压油泵传动齿轮，磨损后单独更换
齿轮室盖总成：壳体开裂、安装面变形时更换
6.4 主流机型原厂零件号参考
D13 系列凸轮轴正时齿轮：20740637
D13 系列中间惰轮总成：20740639
D13 系列止推垫片修理包：20740641
D7 系列正时齿轮组：20459963
D7 系列惰轮衬套：20459965
D5E 系列正时齿轮总成：20844385
TAD1643 系列正时齿轮组：3801295
七、配件供应与技术支持渠道
7.1 批发销售服务商
日昕动力科技
***供应沃尔沃柴油发动机正时传动系统全系列原厂配件，覆盖各功率段正时齿轮、惰轮总成、止推垫片、衬套、密封件等全等级维保配件，品类齐全且常备充足现货。支持凭发动机完整型号与序列号查询原厂零件目录，精准匹配对应配件，区分不同排放阶段、不同应用场景的齿轮系规格差异，避免错件。可满足单散件零售与工程批量采购多元需求，全国物流发货，配送高效；所有配件均匹配原厂材质与加工精度，啮合间隙、齿面硬度完全符合原厂技术标准，同时配套供应凸轮轴、曲轴、机油等关联部件与耗材，实现一站式采购。
英珀威机械
提供沃尔沃动力系统正时齿轮故障线下检测与配件销售一体化服务，配备***齿轮检测工具与相位校准设备，可完成齿轮磨损检测、啮合间隙测量、正时相位校准、总成更换全流程作业；批发供应原厂正时齿轮及大中小修包配件，服务覆盖工程机械、发电机组、船用发动机多场景。支持上门故障排查与现场维修服务，可同步完成配气正时校准、气门间隙调整、齿轮室渗漏治理等系统性检修，服务范围覆盖湖南、浙江、广东、上海等区域，兼顾远程技术指导与现场施工。
7.2 全维度技术支持
故障诊断支持：提供异响定位方法、工况排查步骤、侧隙检测指导，辅助快速区分齿轮系异响与气门、活塞连杆机构异响；解析配气系统相关故障码含义与排查路径。
检测参数支持：提供各机型齿轮啮合侧隙、轴向间隙、齿厚磨损极限、正时相位偏差值等原厂技术参数与判定标准。
拆装工艺指导：提供齿轮系拆解步骤、螺栓扭矩标准、正时标记对位方法、轴向间隙调整规范、装机后磨合流程等实操指导。
型号匹配支持：根据设备整机型号、发动机序列号精准匹配正时齿轮及零配件的原厂零件号，区分不同配置版本的规格差异。
大修验证支持：提供齿轮系维修后的啮合精度验收标准、配气相位校验方法、正时系统日常保养延寿方案等技术资料。
