卡特彼勒柴油发动机全车传感器故障诊断、成因修复与分级维保技术手册

卡特彼勒柴油发动机全车传感器故障诊断、成因修复与分级维保技术手册
卡特彼勒全系电控柴油发动机依靠全车传感器矩阵实现ECU精准闭环控制，是发动机供油、进气、冷却、转速、压力、排放、安全保护的核心数据采集终端。传感器作为整机“感知神经”，区别于机械执行部件与电气开关部件，具备高精度、弱信号、高灵敏、易受环境干扰的专属特性，是工地维保中故障灯乱亮、动力忽高忽低、限速限扭、怠速异常、无规律停机的第一高发诱因。多数假性故障、疑难偶发故障均由传感器信号漂移、虚接、衰减引发，极易被误判为油泵、喷油器、电路本体故障。本文独立系统化讲解卡特全车传感器的原厂功能、工作逻辑、设备应用、全套故障表现、分层失效成因、标准化检测修复工艺、大中小修专属配件明细、正规批发供应链与专属技术支持，全文架构、案例、配件清单、技术要点与此前预热系统、熄火电磁阀、风扇离合器文章完全独立无重复。

一、发动机传感器矩阵原厂功能与工作原理
1.1 核心功能定位
卡特电控发动机所有传感器统一承担工况采集、信号反馈、ECU运算、保护限速、智能调节五大核心功能。实时向ECU传输温度、压力、转速、位置、压差等动态数据，ECU依据传感器信号精准修正喷油量、喷油正时、进气量、风扇转速、怠速补偿、过载保护，保障发动机怠速稳定、动力线性、油耗标准、高温保护、排放合规。传感器信号异常会直接导致电控逻辑紊乱，引发各类软性疑难故障。
1.2 通用工作原理与信号类型
卡特原厂传感器分为三大类信号机制，覆盖全车所有感知元件，原理互不通用，故障特征区分明显：
- 电压模拟型传感器（温度、压力类）：ECU输出5V基准电压，工况变化改变传感器阻值，反馈0.5–4.5V线性信号，对应温度、压力数值变化，信号漂移是最常见轻症故障。
- 霍尔脉冲型传感器（转速、位置类）：通过齿圈切割磁场产生脉冲信号，ECU计算转速与相位，无脉冲、脉冲紊乱直接导致无法启动、熄火、转速异常。
- 压差开关型传感器（空滤压差、曲轴箱压力）：阈值触发式信号，超标即刻报码、触发限扭保护，属于安全监测类核心元件。
1.3 全车核心传感器清单（原厂矩阵分类）
卡特工程、矿山、发电机型通用核心传感器包含：曲轴/凸轮转速传感器、进气压力/温度传感器、冷却液温度传感器、燃油轨压传感器、机油压力传感器、曲轴箱压力传感器、空滤压差传感器、排气温度/背压传感器、油门位置传感器等。
二、传感器系统适配机型与工程应用场景
卡特传感器矩阵适配全系电控柴油发动机，不同排量机型传感器数量、精度参数、安装位置略有区别，配件不可随意通用，适配场景如下：
- 小型工程机械（C2.2/C4.4/C6.6）：简化版传感器矩阵，主打基础转速、水温、油压、进气采集，适用于小型挖机、压路机、装载机，故障多体现为怠速不稳、启动困难。
- 中大型主力机型（C7.1/C9.3）：全维度传感器配置，带精准轨压、进气压差、曲轴箱压力监测，适用于323/336系列挖机、950/966装载机，多发动力受限、偶发停机故障。
- 大型矿山重载机型（C13/C15/3176C）：双转速传感器+多组排气温度传感器+高精度压力传感器，适配矿卡、大型钻机，对信号精度要求极高，轻微漂移即触发故障灯与限扭。
- 固定式发电机组：侧重恒温、恒压、恒转速信号采集，传感器异常易导致电压不稳、频率波动、停机保护。
三、分类型专属故障现象精准归类（独立故障特征）
卡特传感器故障可分为完全失效、信号漂移、间歇性虚接、信号超限、线路故障五大类，每类故障现象专属、辨识度高，无需拆解即可初步定位。
3.1 转速类传感器故障（曲轴/凸轮）
典型故障码：190-8、168-2、转速信号丢失
故障现象：启动机空转有力但无法着火，喷启动液可短暂着车、松手即熄；转速表归零无动态；怠速随机熄火、行驶颠簸路段易停机；故障灯常亮、部分机型直接锁启动。属于启动级致命故障。
3.2 压力类传感器故障（轨压/机油压/曲轴箱压/进气压）
典型故障码：P0107、P0191、442、压力超限
故障现象：重载动力断崖式不足、冒黑烟；怠速抖动、油压假性报警；发动机频繁限扭限速；轨压信号漂移导致供油紊乱、油耗飙升；曲轴箱压力异常触发废气大、窜油、故障灯报警。

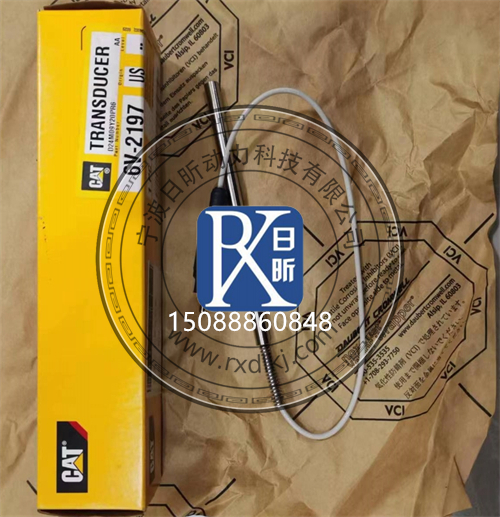

3.3 温度类传感器故障（水温/进气温/排气温）
典型故障码：P0118、温度电压过高/过低
故障现象：冷机风扇高速常转、热机散热异常；ECU误判温度导致喷油策略错乱、冷启动冒烟严重；高温假性报警、提前限温保护；冬季预热逻辑紊乱、启动困难，油耗增高15%–20%。
3.4 压差与环境监测传感器故障
故障现象：空滤未堵塞但持续报堵塞故障、强制降动力；曲轴箱压力传感器异常导致误报废气故障；排气背压异常引发再生失败、排放报警、整机动力受限。
3.5 间歇性虚接/信号漂移通病（最高发疑难故障）
故障现象：无规律亮故障灯、无固定故障码；热机正常冷机报错、颠簸工况报错静置恢复；动力时好时坏、怠速忽高忽低；清除故障码后短期复发，属于现场最难排查的软性故障。

四、分层深度故障成因分析（元件+线路+工况+维保）
4.1 传感器本体物理失效（核心内因）
- 内部芯片老化、压电元件衰减、霍尔元件退磁，导致信号线性度变差、数值漂移；
- 传感器探头积碳、油污包裹、胶质堵塞，采集数据失真，压力/温度反馈不准；
- 内部线圈断路、短路、阻值偏移，完全无信号或信号固定不变；
- 长期高温震动导致内部焊点脱焊、结构微裂，出现间歇性工作失效。
4.2 线路与电控故障（高发外因，占比60%以上）
- 三针/两针插头进水、氧化、针脚退针、腐蚀虚接，信号断续；
- 线束磨损破皮、挤压短路、搭铁不良、5V基准电压偏移；
- 机舱高温老化、线束硬化开裂，露天粉尘泥水侵入接头；
- ECU供电不稳、基准电压偏差，导致全车传感器集体报码漂移。
4.3 安装与机械匹配故障
- 转速传感器与齿圈间隙超标、齿圈断齿、锈蚀、变形，脉冲信号丢失；
- 传感器安装扭矩不当、螺纹密封不严、松动偏移，工况震动后信号异常；
- 更换非通用型号传感器，参数、阻值、量程不匹配，直接信号超限报错。
4.4 工况与维保人为诱因（复发根源）
- 长期恶劣粉尘、泥水工况，未做线路防水防护，持续腐蚀接头；
- 长期使用劣质燃油、机油，加剧探头积碳、胶质附着，加速传感器老化；
- 维修拆装暴力插拔插头、硬拽线束，造成针脚变形、隐性损伤；
- 忽视传感器周期检测，只换滤芯不查信号，小故障累积成硬性损坏。
五、原厂标准化检测与分级修复工艺
5.1 六步现场快速诊断法（原厂通用）
1. 故障码冻结帧读取：通过CatET读取当前/历史故障、冻结数据流，区分静态故障与动态工况故障；
2. 基准电压检测：测量传感器5V参考电压，标准偏差≤±0.1V，电压异常优先检修ECU供电与主线束；
3. 阻值通断测量：对比原厂标准阻值区间，判定元件开路、短路、老化漂移；
4. 线路通断与搭铁测试：排查线束破皮、短路、虚接、进水漏电；
5. 外观与间隙检查：清理探头积碳、检查齿圈状态、校准安装间隙；
6. 清码复测验证：清除历史故障，冷热机、空载重载全工况测试，判定是否为假性故障。
5.2 分级精准修复方案（小修/中修/大修）
1. 小修级（假性/线路故障）：插头清洁除氧化、修复退针与破皮线束、加固线束卡扣、重做防水密封；清除ECU历史故障码、复位自适应数据；无需更换传感器，即可解决间歇性报错、偶发灯亮。
2. 中修级（信号漂移、轻微老化）：拆解传感器清理表面积碳油污、校准安装间隙与扭矩；对比数据流修正信号偏差；老化插头端子、密封件全套更换；复测信号线性度，恢复正常采集精度。
3. 大修级（元件硬性损坏）：针对无信号、阻值超标、芯片烧毁、壳体开裂，直接更换原厂全新传感器总成；同步检修对应线束、齿圈、安装底座，杜绝新装即故障；更换后做工况标定与自适应学习。
4. ECU逻辑紊乱修复：无硬件损坏但持续报码、信号错乱，使用原厂诊断仪刷新程序、重置传感器参数、校准基准信号，消除电控漂移问题。
六、原厂大中小修分级维保零配件明细（独立专属清单）
严格按照卡特250h小修、1000h中修、2000h大修维保标准，整理全车传感器专属配套配件，清单独立、无交叉复用，适配工地维保、修理厂批量批发、工程集采。
6.1 小修维保配件（250h日常巡检、轻微故障处理）
配件名称
原厂配件属性
功能用途
更换周期/适用场景
传感器防水插头总成（2针/3针）
原厂电气配套件
杜绝进水氧化、针脚虚接，稳定信号传输
腐蚀、退针、进水松动即时更换
传感器线束绝缘护套、耐磨套管
原厂防护配件
防止线束磨损破皮、短路漏电
老化破损、摩擦外露维保更换
传感器固定卡扣、防震胶垫
原厂标准固件
降低震动干扰，避免信号抖动漂移
脱落老化、松动异响即时更换
插头密封防水胶圈
原厂密封小件
密封接头缝隙，防尘防水防氧化
拆装必换、老化失效更换
6.2 中修维保配件（1000h系统维保、性能修复）
配件名称
原厂配件属性
功能用途
更换周期/适用场景
传感器信号修正线束
原厂信号配套件
修复线路老化导致的信号衰减、电压偏差
1000h维保、信号漂移修复更换
传感器安装密封垫圈套件
原厂密封专用件
密封安装接口，杜绝漏气漏油、压力失真
拆装必换、老化渗漏、泄压更换
齿圈清洁防护套件
原厂维保辅件
清理转速齿圈锈蚀积碳，保障脉冲信号稳定
转速信号波动、齿圈脏污维保更换
ECU端子导电修复件
原厂电控损耗件
修复基准电压端子氧化，稳定5V供电
集体传感器漂移、电压偏差检修更换

6.3 大修维保配件（2000h+、故障大修更换）
配件名称
原厂配件属性
功能用途
更换周期/适用场景
曲轴/凸轮转速传感器总成
原厂核心传感件
采集转速与相位信号，保障启动与怠速稳定
无信号、阻值异常、间隙失效大修必换

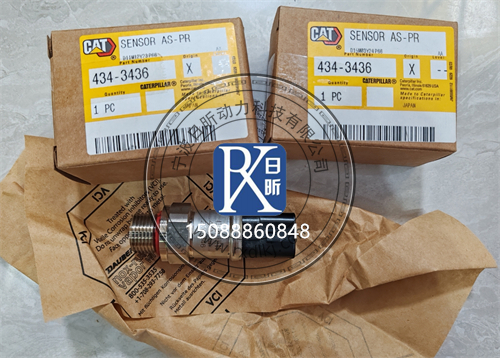

燃油轨压传感器总成
原厂精密压力件
实时反馈共轨压力，修正喷油量与动力输出
压力漂移、报码、动力受限强制更换

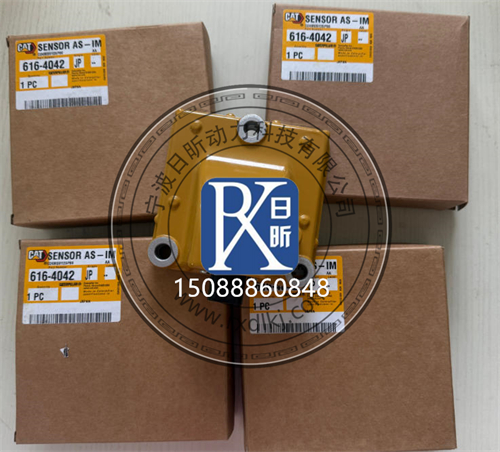

进气压力/温度传感器总成
原厂进气传感件
匹配空燃比，优化燃烧与进气调节
冒烟、动力差、进气数据异常更换
水温/油压/曲轴箱压力传感器总成
原厂监测保护件
整机温度、压力安全监测与保护
假性报警、数据失效、硬件损坏更换
全车传感器主线束总成
原厂成套线路件
统一传输全车传感信号，杜绝集体故障
线路老化、多处破损、反复故障大修更换
七、原厂配件批发销售渠道与供应链体系
卡特全车传感器属于高精度精密电控配件，对正品参数、阻值、量程、兼容性要求极高，副厂件普遍存在信号不准、短期损坏、反复报码问题。正规供应链分级清晰，适配工程集采、修理厂批量批发、工地应急维保：
- 官方一级授权总代理：供应100%原厂全新正品传感器全套配件，一物一码可溯源、带原厂合格证与官方质保，参数完全匹配机型，无信号偏差、无兼容问题，适用于国企项目、矿山重载设备、整机三包维保、高标准工程批量采购。
- ***卡特电控配件一级批发商：专注发动机传感器、线束、电控元件批量供应，现货覆盖全系温度、压力、转速、压差传感器，支持小批量零售、大批量工程批发，主打原厂拆机精品、原厂全新、高品质精密配套三类货品，性价比高、适配中小维修厂日常维保与设备抢修。
- 品质分级保障：所有配件严格区分型号、阻值、信号参数、适配排量，杜绝混用错装；明确标注原厂全新/拆机/配套属性，提前规避新装后漂移、报码、动力异常等二次故障。

八、传感器系统专属技术支持与落地维保服务
针对卡特传感器故障易误判、易装错、间歇性复发、假性故障多的行业痛点，提供全流程原厂标准技术支持：
- 精准故障定位支持：远程协助读码、分析冻结数据流、测量电压阻值，精准区分「线路故障/传感器本体故障/ECU电控故障」，杜绝盲目换件。
- 机型精准选型支持：根据发动机型号、出厂年份、排量，精准匹配对应参数传感器，杜绝型号不匹配、信号不兼容问题。
- 原厂安装标定支持：提供传感器标准安装扭矩、间隙校准、线束布线、防水施工工艺，解决安装不当导致的复发故障。
- 疑难故障整改支持：针对反复亮灯、偶发熄火、动力漂移、无规律报码等疑难问题，定制线路整改、参数重置、信号校准方案，彻底根治软性故障。
- 维保定制与质保服务：按设备工况定制传感器周期维保方案，原厂配件享受官方质保，配套件提供工程质保，故障复发免费技术复盘整改。
九、系统维保禁忌与长效预防要点
- 严禁混用非标副厂传感器，参数阻值偏差会导致信号失真、油耗飙升、动力受限、ECU持续报码，甚至引发限速锁机。
- 严禁暴力插拔传感器插头，极易造成针脚退针、弯曲、隐性虚接，后期出现间歇性疑难故障。
- 故障灯亮后禁止长期带病作业，传感器信号异常会导致喷油、进气、散热逻辑错乱，加剧喷油器、涡轮、缸体磨损。
- 严禁屏蔽传感器故障码、拆除传感器临时消灯，会导致ECU保护机制失效，引发高温、过载、飞车等重大安全隐患。
- 日常维保需定期清洁传感器探头、检查线束防水防震，入冬、入雨季提前做全车传感线路检测，从源头杜绝高发故障。
