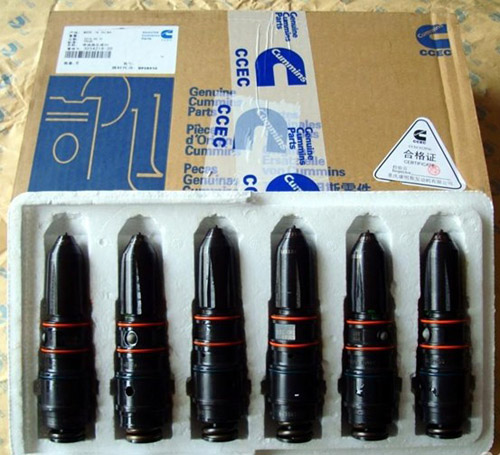

康明斯柴油发动机喷油器/柱塞/柱塞付


详细描述:

实物图与参数型号仅供参考:具体价格型号请与我们的销售在线客服联系,

日兴动力科技厂价直销康明斯KTA19-G2,、KTA19-G3, KTA19-G4, KTAA19-G6A, KTA19-G8, NTA855-G1,NTA855-G2, NTA855-G3, NTA855-G2A, NTA855-G4, NT855-GA, KTA38-G2, KTA38-G3, KTA38-G5, KTA50-G1, KTA50-G2, KTA50-G3, KTA50-G9A, KTA50-GS8, MTA11-G3, MTAA11-G3, 6CTA8.3-G2, 6CTAA8.3G2, 6LTAA8.9G2, 6BTAA5.9G2, 6BTA5.9G2, 6BT5.9G2, 4BTA3.9G2, 4BT3.9G2,4B3.9G2, VTA28G5, VTA28G6, QSZ13-G2, QSZ13-G3, QSK38-G5, QSL19G5, QSX15G6, QSX15G8, QSK23G3, QST30G3, QST30G4, QSK60G3, QSK60G4, QSK19G3; QSK78东风康明斯油嘴、喷油器,重庆康明斯油嘴、喷油器,美国康明斯油嘴、喷油器,

康明斯柴油发动机喷油器:康明斯煤矿柴油机配件3079946,康明斯装载机械的NTC-290柴油机配件3054228,康明斯发动机配件喷油器3355015,康明斯伟力柴油发电机组电控喷油器3279508,康明斯低噪音柴油发电机组喷油器3628235,康明斯零配件柴油发电机喷油器3279824,CCEC康明斯柴油发动机3054233喷油器,

康明斯发动机总成205462喷油器柱塞KTA19,康明斯KTA19选矿机械喷油器弹簧3042428,康明斯配件 NT855-D(M)康明斯喷油器3054218,康明斯配件cummins发动机喷油器387648,

康明斯柴油机的配件M11-C225H柴油发动机3411821,康明斯油嘴4914458喷油器总成MTA11,柴油机cummins康明斯喷油嘴3076703喷油器,康明斯KTA19康明斯柴油机喷油器3076126,康明斯原装进口柴油发电机喷油器3973060,康明斯矿山用柴油发电机组喷油器3965721,

康明斯重庆柴油发电机喷油器5263308,康明斯柴油发电机组喷油器4937065,康明斯柴油发电机组矿用喷油器4914177,重庆cummins康明斯柴油喷油器4078346,原装进口柴油发电机康明斯发动机喷油器4025280,柴油发电机组东风康明斯共轨喷油器3093282,提供康明斯柴油发电机组西安康明斯喷油器4945969,大型柴油发电机组进口康明斯喷油器4089276,康明斯上海柴油发电机博世喷油器3928238,

康明斯柴油发电机组及配件油器总成3802316,康明斯原装配件康明斯喷油器总成3919350,装备康明斯重庆康明斯发动机喷油器3932123,进口康明斯柴油发电机组矿用喷油器3802905,重庆市康明斯装载机喷油器柱塞付3802677,东风康明斯发动机喷油器3627868,重庆康明斯柴油发电机维修用喷油器3609962,康明斯发动机配件喷油器O型圈3347937,康明斯发动机的喷油器体185139,

康明斯车载柴油发电机用喷油器155P277,康明斯柴油船用发动机配件喷油器3018223,康明斯维修配件矿用喷油器3001485,原装康明斯配件共轨喷油器207588,KT19-C450康明斯喷油器3003958,康明斯进出口配件喷油器柱塞付总成3013981,重发康明斯动力喷油器柱塞付总成3018325,

重庆康明斯自卸车发动机喷油器5263307,矿用自卸车零件康明斯发动机喷油器5255184,专用康明斯发动机喷油器号2830221,重汽原装康明斯喷油器445120,康明斯3283160喷油器总成,C3283160喷油器总成,喷油器3406604,康明斯ISM-385E-30喷油器4061851,康明斯3018816喷油器总成,

康明斯NTA855-P320喷油器3054220,康明斯喷油器3054220,康明斯3018566喷油器总成,康明斯NTA855-P320喷油器总成3054218,康明斯147056喷嘴铜套,康明斯喷油器3076703/3279719,康明斯KTA38-G5喷油器3076703,康明斯4940640喷油器,康明斯喷油器3053126,

康明斯喷油器3054231,康明斯喷油器3054218,康明斯喷油器3077715,康明斯喷油器3054216,康明斯喷油器3047991,康明斯喷油器3411821,康明斯喷油器3071497,康明斯喷油器4914458,康明斯喷油器4914308,康明斯喷油器4914453,康明斯喷油器4914505,康明斯喷油器4914325,康明斯喷油器4914177,康明斯喷油器4914452,康明斯喷油器4914537,康明斯喷油器3076132,康明斯NTA855-G2-GS喷油3047973,

康明斯KTA50-G3喷油器3095773,康明斯KT38-G喷油器3052255,康明斯KTA38-GH喷油器3022197,康明斯NTA855-P425喷油器3071497,康明斯NTCR-290喷油器总成3054228,康明斯NTC350喷油器3054231,康明斯ISX/SIGNATURE-600喷油器4088301,康明斯ISM-370喷油器4088384,康明ISM-285V喷油器4902921,康明斯ISM-280喷油器4902925,

康明斯柴油发动机喷油器种类:

法兰式:现在很少使用

圆柱式:

1)康明斯上止式喷油器:使用于CQ30290系列汽车,250KW-800KW等发电机组。调整方法为零间隙法(小扭矩法).

2)非上止式康明斯喷油器:使用于其它机型,调整方法为千分表法(行程法)

3)STC喷油器:使用于M600、G4、M11等发动机调整方法为零间隙法(小扭矩法)

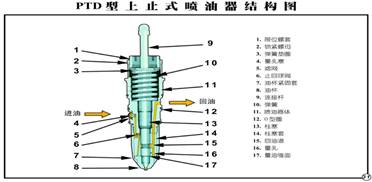

康明斯柴油发动机PT(D)型喷油器原理图:

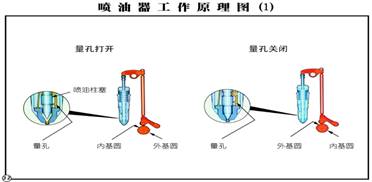

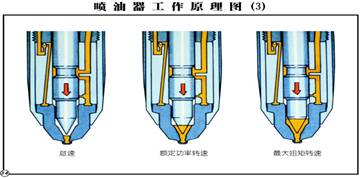

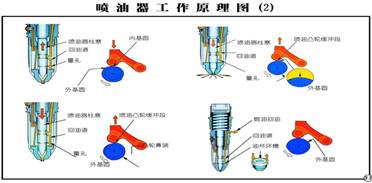

康明斯柴油发动机喷油器的工作过程

旁通阶段:喷油器处于停止供油状态,柱塞被压在最低位置,柱塞中部细的部位把喷油器内部的进回油道勾通。这时燃油对喷油器进行冷却,并排除油道中的气体,发动机在作功和排气冲程中喷油器柱塞一直处于这一状态。 计量(量油)阶段:当凸轮继续旋转到进气冲程后不久,由于凸轮外型曲线的变化,柱塞在弹簧的作用下升起,先将进、回油道切断,燃油旁通结束,量孔开始计量,燃油流至喷油器的油杯,此时由于油压低,喷孔直径小(≈0.17mm)而不会漏油。当柱塞上升到最高位置后,凸轮外型曲线保持平稳,柱塞处在最高位置直到进气结束。在压缩冲程中,在凸轮曲线的作用下,柱塞缓慢下行,直至接近封闭计量孔,计量结束。 准备喷射阶段:计量结束后,柱塞下行到一定的位置,下部的油杯及油道就产生了一定的压力,使止回球阀落到球座上,关闭了进油道,柱塞继续下行把油道与油杯分开,由于发动机转速高、计量时间短,其油杯不会被燃油充满,所以,这阶段只是压缩和部分地排除油杯中的气体,为喷射作准备。 喷射阶段:在发动机压缩冲程接近终了时,凸轮外型曲线又有突然的变化,使柱塞快速下行,把油杯里的燃油以1056KG/CM²的高压,喷入汽缸内,在喷射的同时,柱塞中部细的部位又使进、回油道联通,燃油又开始旁通,柱塞最后落到油杯上,喷油结束。

怎样调整康明斯柴油机喷油器和气门间隙

怎样调整康明斯系列发动机各机型油嘴和气门调整



东风康明斯目前在使用的机型有6B和6C两大系列。

东风康明斯6B发动机整体结构设计特点

1、  进气增压。

2、  将水泵壳、机油泵壳、机油冷却器壳等设计在缸体或缸盖内。

3、  不镶汽缸套、气门座、气门导管和凸轮轴后6道衬套,但均有镶套的余地。

4、  广泛采用结构简单、体积小的附件总成。

6BT柴油发动机由曲柄连杆机构、配气机构、供给系统、润滑系统、冷却系统、启动系统等2个机构和4个系统组成。

6BT5.9型柴油机的零件共有180种760个。

东风康明斯发动机的技术参数

机型:6BT5.9

形式:6缸、直列、水冷、4冲程、废气涡轮增压直喷式柴油机

缸径(mm):102

冲程(mm):120

排量(L):5.88

压缩比:17.5:1

点火次序:1-5-3-6-2-4

气门间隙:进0.25

          排0.51

旋向(从发动机前端看)顺时针

曲柄连杆机构主要零件的装复力矩(单位N.m)

1、主轴承         第一次           50

第二次                                       80

第三次                                       所有螺栓转60度

2、连杆           第一次           55

                  第二次           所有螺栓转60度

3、缸盖螺栓       第一次           90

第二次                                       120(长的螺栓)

第三次                                       所有螺栓转90度

     注:主轴承和缸盖螺栓均由中间向两边依次拧紧。装配完毕后,各部件要转动灵活,各间隙符合维修标准。

气门的调整顺序编号

   汽缸序号

   1

   2

    3

    4

    5

    6

第一缸压缩上止点

第六缸压缩上止点

东风康明斯6C系列发动机与6B系列发动机有所不同。缸套改成湿式冷却,可换气门座圈和气门导管。

东风康明斯发动机的技术参数

机型:6BT8.3

形式:6缸、直列、水冷、4冲程、废气涡轮增压直喷式柴油机

缸径(mm):114

冲程(mm):120

排量(L):8.3

压缩比

点火次序:1-5-3-6-2-4

气门间隙:进:0.30

          排:0.61

旋向(从发动机前端看)顺时针

东风康明斯6C关键部位螺栓力矩

  1、连杆            第一次           40                马达              77

第二次                                  80                前支架           112

第三次                                  120               飞轮             140

  2、缸盖            第一次            70               飞轮壳            77

第二次                               145(长)         摇臂支架          55

第三次                               转动90度         减震器           200

  3、主轴承          第一次            50

第二次                             119

第三次                             176

  4、喷油泵前螺母     A型             92

MW型          104

P型             165

东风康明斯6C发动机装复检测部分数据(单位mm)

                    最小           最大

主轴径          97.962         98.031             气门导管安装高度

连杆径          75.962         76.013             进    20.05          20.16

  不圆度                0.050                    排    22.50          23.01

  锥  度                0.013                    气门的凹入度

连杆大头孔      76.046         76.104   (带瓦)     进    0.59           1.12

连杆轴瓦间隙    0.033          0.117              排    1.09           1.62

        侧隙    0.100          0.330              活塞环开口间隙

主轴承孔        98.079         98.123   (带瓦)     顶、中   0.35        0.65

缸套            114.00         114.04              油      0.30        0.60

缸套突出量      0.025          0.122

气门的调整顺序编号

   汽缸序号

   1

   2

    3

    4

    5

    6

第一缸压缩上止点

第六缸压缩上止点

    如何确定在一缸上止点:通常的方法是将发动机正时销插入凸轮轴齿轮上孔内,要确保插入..在减震器上任意地方做上标记,盘车360度,此时便在六缸上止点.
