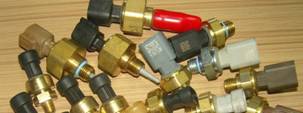

康明斯柴油发动机压力/温度/转速/位置传感器

康明斯柴油发动机传感器实物图与参数型号仅供参考：具体价格型号请与我们的销售在线客服联系，



日兴动力科技厂价直销康明斯传感器KTA19-G2,、KTA19-G3, KTA19-G4, KTAA19-G6A, KTA19-G8, NTA855-G1,NTA855-G2, NTA855-G3, NTA855-G2A, NTA855-G4, NT855-GA, KTA38-G2, KTA38-G3, KTA38-G5, KTA50-G1, KTA50-G2, KTA50-G3, KTA50-G9A, KTA50-GS8, MTA11-G3, MTAA11-G3, 6CTA8.3-G2, 6CTAA8.3G2, 6LTAA8.9G2, 6BTAA5.9G2, 6BTA5.9G2, 6BT5.9G2, 4BTA3.9G2, 4BT3.9G2,4B3.9G2, VTA28G5, VTA28G6, QSZ13-G2, QSZ13-G3, QSK38-G5, QSL19G5, QSX15G6, QSX15G8, QSK23G3, QST30G3, QST30G4, QSK60G3, QSK60G4, QSK19G3; QSK78东风康明斯传感器，重庆康明斯传感器，美国康明斯传感器，

美国康明斯传感器3080416, 美国康明斯传感器3080502,康明斯柴油机3034572电磁传感器, 美国康明斯传感器3330998, 美国康明斯传感器3348747,

康明斯发动机配件压力传感器3165794,康明斯发动机零部件油粘度传感器3165793,康明斯正品配件康明斯感应传感器3834N-01,康明斯水温传感器4914182,康明斯水温传感器4914122,康明斯油温传感器4061390,

美国康明斯传感器3408351, 3080405美国康明斯传感器,康明斯转速传感器3034572,美国康明斯发电机配件机油压力传感器3165752,L10康明斯柴油机机油粘度传感器3066784,康明斯徐工工程机械配件4921601位置传感,

康明斯6C报警温度传感器4921322,康明斯3845N05水温传感, 美国康明斯传感器3083727, 美国康明斯传感器3083817,  CCEC康明斯柴油发动机传感器3967251,柴油发电机组配件康明斯油压传感器4931169,

康明斯配件发动机转速传感器, 美国康明斯传感器3085245,美国康明斯传感器3329620, 康明斯发电机专用机械式油位传感器,康明斯道路再生机配件柴油机传感器,康明斯徐工摊铺机配件发电机传感器,

美国康明斯传感器3085238, 美国康明斯传感器3085244,康明斯QSB6.7燃油压力传感器3974092,东风康明斯柴油发动机配件温度传感器4921475,康明斯柴油发电机配件压力传感器3417185, 康明斯转速传感器3034572,

康明斯机油温度传感器3015238, 康明斯机油压力传感器3015237, 康明斯机油压力报警开关3056344,康明斯配件4002066位置传感器,

美国康明斯传感器3080405, 美国康明斯传感器3080406,康明斯柴油发动机的配件3943409位置传感器,康明斯配件发动机传感器4914162,康明斯徐工工程机械配件3941966位置传感器, 美国康明斯传感器3083726,

美国康明斯传感器3085140,进口柴油发动机配件康明斯4954905温度传感,发动机温度传感器康明斯3096153,柴油发电机组康明斯配件水温传感器3056352,康明斯船用柴油机传感器, 美国康明斯传感器3085258,3美国康明斯传感器160404,康明斯N14柴油机压力传感器,N14柴油机压力传感器3077292,

美国康明斯传感器3348749,美国康明斯传感器3408352,发电机组零配件康明斯4984223位置传感器,柴油机温度传感器康明斯3078151,康明斯3073895位置传感器, 康明斯QSX15发动机执行器传感器,康明斯3049093位置传感器,

美国康明斯传感器3083976, 美国康明斯传感器3084521,康明斯柴油机位置传感器2872362,康明斯柴油机机油粘度传感器3066463,康明斯柴油机转速传感器3251812, 美国康明斯中冷压力传感器2872254, 美国康明斯中冷压力传感器3408556,康明斯电控欧三共轨压力传感器 39740923974092,康明斯3035028传感器,

康明斯机油压力传感器 PN:4061023,重庆康明斯柴油发电机传感器,康明斯发电机水温传感器3979176,柴油发电机配件康明斯转速传感器, 康明斯3015237油压传感器KT38P780,重庆康明斯KTA19柴油机温度传感器4061022, 6C压力传感器4921517S配件康明斯, 3165752美国康明斯传感器,3408600, 美国康明斯传感器3408519,

康明斯船用KTA38柴油机传感器,船舶设备康明斯NTA855压力传感器,康明斯混凝土搅拌车柴油机压力传感器,进口康明斯柴油发电机4914101压力传感器,康明斯NTA855柴油机压力传感器4914076,

康明斯3408503位置传感器,康明斯KTA19带报警油压传感器4061023, 康明斯发动机机油压力传感器C4931169,

美国康明斯传感器3408347, 美国康明斯传感器3408348,康明斯发电机MTA11柴油机油压传感器3846N, 康明斯燃油泵压力传感器3408351, 美国康明斯传感器4087989, 美国康明斯传感器4903276,康明斯发动机总成3015238水温传感器, 美国康明斯传感器3401006,美国康明斯传感器3408351,

康明斯发动机M11-C300柴油机,康明斯发电机KTA19传感器3015237,M11康明斯发电机压力报警传感器3846N0,康明斯进口发电机组配件传感器3331231, 美国康明斯传感器3329617,

美国康明斯传感器3329618,进口康明斯发动机温度压力传感器3331230,进口康明斯发动机压力传感器3330141, 美国康明斯传感器3165794,

美国康明斯传感器3329619,康明斯机油低压报警开关 3419044, CUMMINS康明斯3035028传感器, 康明斯柴油发动机配件传感器30152376, 美国康明斯传感器3080407,美国康明斯传感器3083715,

康明斯传感器3034572, 压力传感器3015237康明斯发动机, 康明斯机油压力传感器4921517, 美国康明斯传感器3348750,

美国康明斯传感器3356513,康明斯机油温度传感器-Z3900269, 3165831美国康明斯发电机配件油压传感器, D4921322东风康明斯进气压力温度传感器, 东风康明斯共轨压力传感器, 东风天龙里程表传感器3836N-010, 康明斯进口传感器4928598，康明斯进口传感器4931169，康明斯进口传感器4954185，

康明斯进口传感器4954245，4954405，康明斯进口传感器4964102，康明斯进口传感器5260246, 康明斯KTA38-G2温度传感器3015238，康明斯KTA38-G2油压传感器3015237，康明斯传感器3015237，

康明斯转速传感器3034572，康明斯温度传感器4061391，康明斯油压传感器4914076，康明斯ISX-450ST温度传感器4088712，

康明斯ISX-475油压传感器4087994，康明斯KTAA19-CE传感器4921686，康明斯ISM-330油压传感器4921749，康明斯ISM-305V传感器3330954，康明斯ISM-370传感器3417190，

康明斯ISM-280油压传感器4921748，康明斯ISM-450传感器4921324，康明斯ISM-280温度传感器4088833，康明斯L10-310E油压传感器3083716，康明斯KTAA19-CE传感器3408530，

康明斯液位传感器3408564, 康明斯ISM-450传感器4921324，康明斯ISM-280温度传感器4088833，康明斯L10-310E油压传感器3083716，康明斯KTAA19-CE传感器3408530，康明斯KTAA19-CE转速传感器4038875，康明斯ISM-330油压传感器4921745，康明斯KTA19-C油压传感器3408520，

康明斯ISM-280油压传感器4928593，康明斯KTAA19-CE油压传感器3408602，康明斯液位传感器3408564,康明斯4099172,康明斯传感器4088734,康明斯传感器3096153, 康明斯NTA855-GENDR(465)传感器总成3035028，

康明斯ISM-330油压传感器4903479，康明斯KTA19-C油压传感器3408518，康明斯L10-310E传感器3078150, 康明斯正时压力传感器3408564, 3077292美国康明斯传感器,3408355,美国康明斯传感器3083716,美国康明斯传感器3348748,

一、康明斯柴油发动机冷却液温度传感器的检测

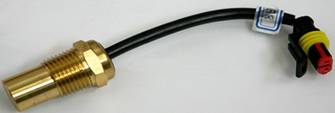

  康明斯温度传感器位于气缸盖的右前侧，靠近节温器的位置，其功能是：调整起动供油量、控制供油正时和发动机保护。

工作范围在40～120℃。传感器出现故障后将引起发动机转速降低，功率下降，启动困难，如果开启了发动机保护功能则导致发动机停车。

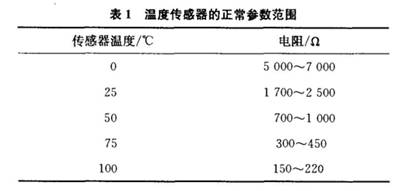

  温度传感器检修方法：康明斯发动机使用的温度传感器是二线热敏式传感器，两线式是指传感器上有两根ECM提供的电豫线和一根返回线；热敏式是指电阻的阻值随着温度的升高而下降；正常情况下阻值在500—40 kfl.因此可以采用万用表检测温度传感器接线插头的电阻值，并且与正常参数值相比较，即判断温度传感器是否正常工作。表1列出了温度传感器的正常参数范围，适用于所有康明斯其它系统的温度传感器。

康明斯QSK23/60/78柴油发动机故障代码144 145，

故障原因：在发动机线束的 22 号冷却液温度信号触针上检测到的电压低于 0.21 VDC。

产生后果：可能冒白烟。无发动机冷却液温度保护。Centinel ™ 系统停用。

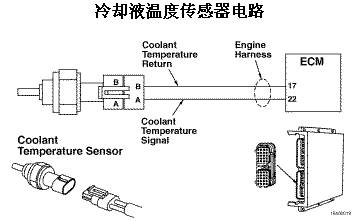

电路描述

ECM 使用冷却液温度传感器监测发动机冷却液温度。ECM 将冷却液温度用于发动机保护系统、正时和供油控制。ECM 监测 22 号触针的电压。 ECM 预计电压在 0.21 到 4.95 VDC 内变动。如果电压低于 0.21 VDC 且超过 2 秒钟，则 ECM 将记录故障代码 145。电源或回路导线对地短路或者传感器内部接地失效都能引起触针 22 上电压低于 0.21 VDC。

部件位置

QSK系列发动机，大多数应用中冷却液温度传感器位于节温器壳体侧。

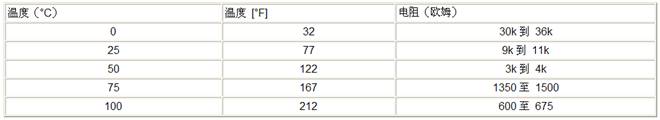

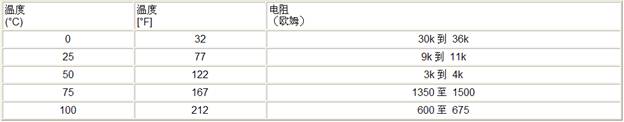

传感器的电阻值随温度变化。如果传感器的功能正常，观察的读数应与下表数据进行对比。

二、康明斯柴油发动机燃油温度传感器

  燃油温度传感器传感器安装在燃油滤清器壳体内的上方，其功能是；ECM利用该传感器的信号来实现对燃油加热器的控制和发动机保护，工作范围在40～140℃。传感器出现故障后将影响发动机性能，其检修方法与玲却液温度传感器完全相

同。

故障代码261,燃油温度 — 发动机保护

故障原因：检测到冷却液温度高。发动机线束 26 号燃油温度信号触针上的电压信号指示燃油温度高于 71°C [160°F]。

产生后果：报警后一段时间,标定设置功率逐渐下降、转速下降和发动机停机。

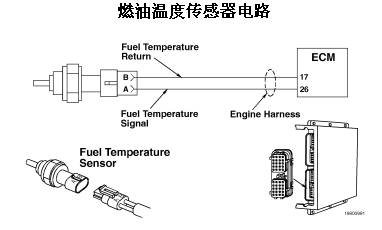

电路描述

ECM 使用燃油温度传感器监测燃油温度。ECM 监测触针 26 上的电压并将它转换成温度值。燃油温度数值由 ECM 用于发动机保护系统。

部件位置QSK发动机，燃油温度传感器位于控制阀体左侧，燃油切断阀上方。QSK45 和 QSK60 发动机，燃油温度传感器位于油轨和正时压力传感器之间的电子控制阀总成右侧。QSK78 发动机，燃油温度传感器位于油轨和正时压力传感器之间的电子控制阀总成右侧。

传感器的电阻值随温度变化。如果传感器的功能正常，观察的读数应与下表数据进行对比。

三、康明斯柴油发动机燃油油轨压力传感器

  安装在高压燃油共轨内，其功能是：ECM利用该传感器信号确定油轨中的燃油压力，同时利用它来计算燃油供油量，工作范围在0～1500 Ba,。传感器出现故障将导致发动机动力下降、转速降低甚至停车。

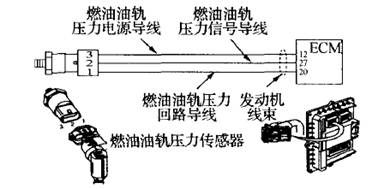

 检修方法是：康明斯筮动机上使用的压力传感器大多数为压电晶体式。压电晶体式传感器通过内部的一个压电晶体来感应压力的变化，当压力变化时，作用在压电晶体上的压差使压电晶体输出一个信号电压。燃油油轨压力传感器就是此种类型，采用三线式，两根电源线向传感器提供5v的工作电压，一根信号线向ECM提供压力信号电压，如图1所示。

根据压力传感器测量压力时参考压力的不同+压力传感器又可以分为相对压力传感器和绝对压力传感器。相对压力传感器测量压力时的参考压力为大气压，因此其测量大气压时的测量值为。。绝对压力传感器测量压力时的参考压力是真空，其测得的压力值为绝对压力。

电路描述

油轨压力传感器通过发动机线束向 ECM 提供信号。ECM 利用油轨压力信号监测从控制阀体输送到喷油器计量油腔的燃油量。部件位置，油轨压力传感器位于控制阀体的右下侧。

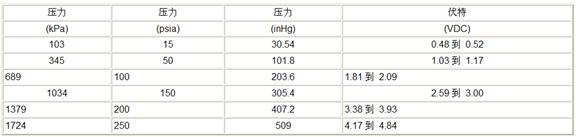

压力传感器输出电压：

诊断方法 第 TF 节 — 故障代码诊断及排除 (ch19-fc111) 电子控制模块（ECM）微处理器 (ch19-fc112) 正时供油流量不匹配 (ch19-fc113) 正时执行器电路 (ch19-fc115) 发动机速度传感器电路 (ch19-fc116) 正时压力传感器电路 (ch19-fc117) 正时压力传感器电路 (ch19-fc118) 燃油泵压力传感器电路 (ch19-fc119) 燃油泵压力传感器电路 (ch19-fc121) 发动机速度传感器电路 (ch19-fc122) 进气歧管压力传感器电路 (ch19-fc123) 进气歧管压力传感器电路 (ch19-fc131) 油门位置传感器：CELECT ™ 型油门踏板 (ch19-fc132) 油门位置传感器：CELECT ™ 型油门踏板 (ch19-fc133) 远程油门位置传感器：CELECT ™ 型油门踏板 (ch19-fc134) 远程油门位置传感器：CELECT ™ 型油门踏板 (ch19-fc135) 机油压力传感器电路 (ch19-fc141) 机油压力传感器电路 (ch19-fc143) 机油压力 — 发动机保护 (ch19-fc144) 冷却液温度传感器电路 (ch19-fc145) 冷却液温度传感器电路 (ch19-fc147) 油门频率电路 (ch19-fc148) 油门频率电路 (ch19-fc151) 冷却液温度 — 发动机保护 (ch19-fc153) 进气歧管温度传感器电路 (ch19-fc154) 进气歧管温度传感器电路 (ch19-fc155) 进气歧管温度传感器 - 发动机保护 (ch19-fc219) 补充油箱机油油位低故障 (ch19-fc221) 大气压力传感器电路 (ch19-fc222) 大气压力传感器电路 (ch19-fc223) 燃烧电磁阀电路 (ch19-fc225) 补充电磁阀电路 (ch19-fc231) 冷却液压力传感器电路 (ch19-fc232) 冷却液压力传感器电路 (ch19-fc233) 冷却液压力 - 发动机保护 (ch19-fc234) 发动机超速 (ch19-fc235) 发动机冷却液液位 — 发动机保护 (ch19-fc237) 多机同步 (ch19-fc252) 机油油位传感器电路 (ch19-fc253) 机油油位 - 发动机保护 (ch19-fc254) 燃油切断电磁阀电源电路 (ch19-fc259) 燃油切断阀卡在开启位置 (ch19-fc261) 燃油温度 — 发动机保护 (ch19-fc263) 燃油温度传感器电路 (ch19-fc265) 燃油温度传感器电路 (ch19-fc292) OEM 温度 - 发动机保护 (ch19-fc293) OEM 温度传感器电路 (ch19-fc294) OEM 温度传感器电路 (ch19-fc296) OEM 压力 — 发动机保护 (ch19-fc297) OEM 压力传感器电路 (ch19-fc298) OEM 压力传感器电路 (ch19-fc299) 非钥匙开关热停机 (ch19-fc316) 燃油泵执行器电路 (ch19-fc318) 燃油泵供油流量不匹配 (ch19-fc343) 电子控制模块（ECM）内部通信错误 (ch19-fc346) 电子控制模块（ECM）断电错误 (ch19-fc349) 油门频率电路 (ch19-fc384) 乙醚喷射电路 (ch19-fc415) 机油压力 — 发动机保护 (ch19-fc422) 冷却液液位传感器电路 (ch19-fc423) 正时压力传感器在正常工作范围内的误差 (ch19-fc426) J1939 数据通信接口无通信 (ch19-fc427) J1939 数据通信接口通信缓慢 (ch19-fc431) 怠速有效开关电路 (ch19-fc432) CELECT ™ 型油门踏板 (ch19-fc441) 无开关蓄电池电源电路 (ch19-fc442) 无开关蓄电池电源电路 (ch19-fc451) 油轨压力传感器电路 (ch19-fc452) 油轨压力传感器电路 (ch19-fc455) 油轨执行器电路 (ch19-fc467) 正时电流偏差 (ch19-fc468) 油轨电流偏量误差 (ch19-fc471) 机油油位极低 - 发动机保护 (ch19-fc487) 乙醚系统排空 (ch19-fc489) 辅助转速输入错误 (ch19-fc497) 多机同步开关误差 (ch19-fc498) 机油油位传感器电路 (ch19-fc499) 机油油位传感器电路 (ch19-fc514) 油轨供油流量不匹配 (ch19-fc527) 电磁阀 A 故障 (ch19-fc529) 电磁阀 B 故障 (ch19-fc551) 怠速有效开关电路 (ch19-fc553) 油轨压力超过极限 (ch19-fc554) 油轨压力在正常工作范围内的误差 (ch19-fc555) 窜气压力 — 发动机保护 (ch19-fc611) 钥匙开关热停机 (ch19-fc649) 到达维护保养间隔 (ch19-fc719) 窜气压力传感器电路 (ch19-fc729) 窜气压力传感器电路 (ch19-fc753) 发动机速度传感器电路 (ch19-fc777) 涡轮增压器进气温度 - 发动机保护 (ch19-fcmfc00) 发动机线束中的多个故障代码 A (ch19-fcmfc01) 发动机线束中的多个故障代码 B (ch19-fcmfc02) 发动机线束中的多个故障代码 C (ch19-fcmfc03) 发动机线束中的多个故障代码 D (ch19-fcmfc04) 发动机线束中的多个故障代码 E (ch19-fcmfc05) 发动机线束中的多个故障代码 F (ch19-fcmfc06) 发动机线束中的多个故障代码 G (ch19-fcmfc07) 发动机线束中的多个故障代码 H (ch19-fcmfc08) 发动机线束中的多个故障代码 I (ch19-fcmfc09) 发动机线束中的多个故障代码 J (ch19-fcmfc10) 发动机线束中的多个故障代码 K (ch19-fcmfc11) 发动机线束中的多个故障代码 L
