空  调  系  统

一.概述

工程车用空调系统是采用人工制冷和采暖的方法，调节车内的温度、湿度、气流速度、洁净度等参数指标，从而为驾驶员创造清新舒适的车内环境。空调系统在冬季以发动机冷却循环水作为热源，利用采暖装置升高车内温度。在夏季，车内降温则由制冷装置完成。

二.工作原理

空调系统采用的是蒸气压缩式制冷循环，图15-1为其工作原理图。

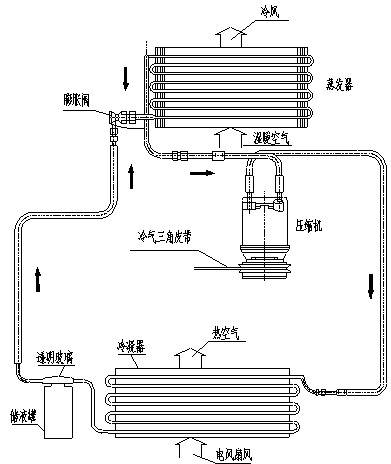

                             图15-1 空调系统工作原理

1.        制冷

空调系统的压缩机由发动机驱动旋转。由压缩机排出的高温、高压制冷剂蒸气，通过压缩机至冷凝器管进入冷凝器。由于高温、高压的制冷剂蒸气温度高于车外的空气温度，因此借助冷凝器风扇使冷凝器中制冷剂的热量被车外空气带走，使高温、高压的制冷剂蒸气冷凝成为较高温度的高压液体，通过冷凝器至储液罐管流入储液罐，经过干燥和过滤后，通过储液罐至蒸发器管流过膨胀阀。在膨胀阀的节流作用下，制冷剂变成低温、低压的液体进入空调系统的蒸发器，在定压下汽化并吸收蒸发器外空气的热量，使流经蒸发器的车内循环空气的温度降低为冷气，通过风机送入车内，降低车内空气温度。汽化后的制冷剂蒸气，通过蒸发器至压缩机管由压缩机吸入进行压缩，又变成高温、高压制冷剂气体 ，通过压缩机至冷凝器管进入冷凝器。完成空调系统的一个制冷工作循环。次循环周而复始地进行，就可以使车内的温度维持在舒适的状态。

2.        供暖

发动机循环水的高压端通过胶管与电磁阀、散热器（与蒸发器做成一体）联接，通过胶管与发动机循环水低压端联接。需要供暖时，开启空调冷热开关，打开电磁阀，开启空调风量开关，发动机循环水（水温80-90℃）经过散热器不断循环，暖风不断吹出，达到驾驶室供暖目的。

三.主要部件

 空调系统各主要部件的安装位置如图15-2所示。

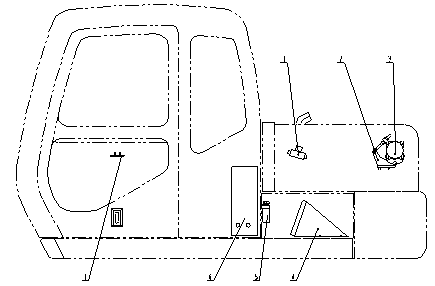

                    图15-2  空调系统安装位置

1.电磁阀  2.压缩机支架  3.压缩机  4.冷凝器总成

5.储液罐总成  6.蒸发器总成  7.控制面板总成

1.  电磁阀

                          图15-3 电磁阀

                         1.切断阀  2.柴油机至电磁阀进水管

               3.螺栓4. 电磁阀  5.电磁阀至蒸发器进水管

2.  压缩机支架

                                图15-4 压缩机支架

1.调节螺杆  2.螺母  3.垫圈  4.调节块  5.螺栓  6.垫圈  7.螺母  8.螺栓  9.托板

10.螺栓  11.螺母  12.垫圈  13.托板  14.圆管  15.螺栓  16.垫圈  17.支座

3.  压缩机

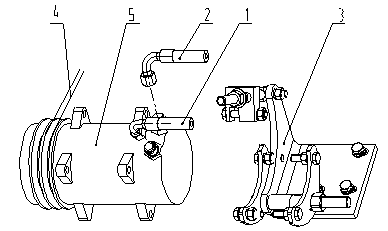

                                图15-5 压缩机

1.    压缩机至冷凝器管  2. 蒸发器至压缩机管  3. 压缩机支架

       4.  冷气三角皮       5. 压缩机

4.  冷凝器总成

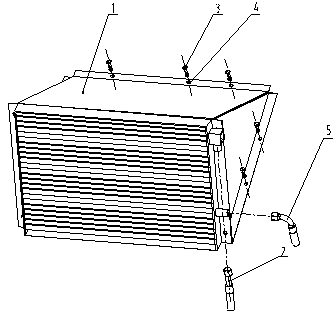

                         图15-6 冷凝器总成

1. 冷凝器  2.压缩机至冷凝器管  3.螺栓  4.垫圈  5.冷凝器至储液罐管

5.  储液罐总成

                        图15-7 储液罐总成

         1. 储液罐  2.储液罐至蒸发器管  3.螺栓  4.垫圈  5.冷凝器至储液罐管

6.  蒸发器总成

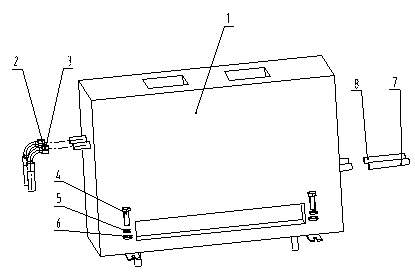

                               图15-8 蒸发器总成

1.    蒸发器 2.储液罐至蒸发器管 3.蒸发器至压缩机管  4.螺栓  5.垫圈

            6.垫圈  7.电磁阀至蒸发器进水管 8.蒸发器至柴油机回水管

7.  控制面板总成

                     1.控制面板总成  2.螺钉  3.垫圈

四.技术参数

五.操作方法

1           控制旋钮功能：

    冷热开关：用来选择制冷或供热。

    风量开关：用来控制蒸发风机的转速，以便选择合适的风量。

2           使用说明：

制冷：制冷系统首次使用，发动机启动后将风量开关旋至H档，运行5分钟，然后，将冷热开关转至制冷位置。此时压缩机开始工作，车内温度开始下降，直至指示灯熄灭，压缩机停止工作。此时车内温度即为所设定的温度。当车内温度高于此温度时，指示灯亮，压缩机自动启动，系统开始制冷。调整风口角度，可改变冷风的吹出角度和方向；调节风量开关，可获得高、中、低三个档次的出风量。

供暖：冬季需采暖加热时，首先打开切断阀，然后，将冷热开关转至取暖位置，开启风量开关，暖风不断吹出。当车内温度升至所需要温度时，关闭风量开关。当车内温度低于所需要温度时，重新启动风量开关。调整风口角度，可改变热风的吹出角度和方向；调节风量开关，可获得高、中、低三个档次的出风量。

3.         注意事项

1)        对于整个空调系统，请勿随意拆卸，防止制冷剂泄漏。

2)        定期检查皮带的松紧度，防止过松或过紧。

3)        定期清洗冷凝器表面污垢，防止制冷效果下降。

4)        更换零部件时，应按下表规定，补充进口SUNISO5GS或国产25#冷冻油。

5)        在三包期内，用户不得自行拆卸修理空调系统。三包期外，非专业人员，请勿拆卸修理空调系统。

6)        更换零部件或充注、加注制冷剂时，应避免污染系统各接头及内腔。
