康明斯QSK78发动机故障代码维修技术手册资料查询与解决方法

2015/5/25 20:48:53

康明斯QSK78发动机故障代码维修技术资料查询与解决方法

多重康明斯QSK78发动机故障代码维修技术资料查询与解决方法 A

概述

康明斯QSK78发动机故障代码	造成故障的原因	产生后果
故障康明斯QSK78发动机故障代码: 多个康明斯QSK78发动机故障代码维修技术资料查询与解决方法 A PID: 无 FMI: 3 指示灯: 无 SRT: 00-517	40 针 CENSE™ ECM A 接头的触针 01 上的传感器电源“V 传感器 B +5 VDC 电源”对另一个高于 5 VDC 的电压源短路。	多个传感器康明斯QSK78发动机故障代码维修技术资料查询与解决方法 156、212、694 和 2242同时出现。

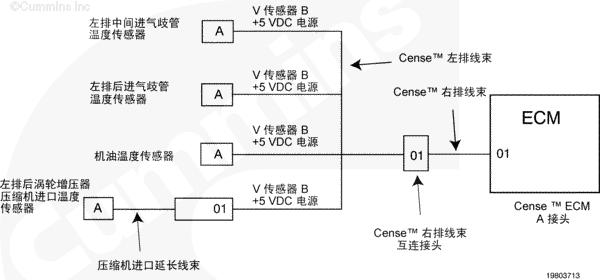

康明斯QSK78发动机V 传感器 B +5 VDC 电源电路图

电路图描述

康明斯QSK78电子控制模块 (ECM) 通过 CENSE™ ECM A 接头上的触针 01 向 CENSE™ 线束上的传感器提供 +5 VDC 供电。当一个大于 5 VDC 的电压源短接到该电路图时，所有连接到该传感器的电源都会发生多个故障。发生这种情况是因为所有连接到该电源的部件信号电路图电压将上升到高于该部件的超出正常范围（高压短路）阈值。

部件位置

有关电路图布局，参考第 E 节的电气接线图。

康明斯QSK78发动机大修提示

该故障可能的故障模式有触针之间对信号或电源线短路，或者 CENSE™ ECM 中电源损坏。

参考故障康明斯QSK78发动机故障代码故障诊断树 t05-mfc01

康明斯发动机故障代码364，康明斯发动机故障维修，康明斯发动机回油少是怎么回事，明斯发动机机油节温，康明斯发动机喷油器，康明斯发动机启动马达序列号什，康明斯发动机启动器，康明斯发动机售后。挖机修理厂在哪里，哪里有修挖机的，哪里有修挖机发动机的，发电机衡阳维修，小松履带式挖掘机维修

多个康明斯QSK78发动机故障代码维修技术资料查询与解决方法 B

康明斯QSK78发动机故障代码维修技术资料查询与解决方法多个康明斯QSK78发动机故障代码维修技术资料查询与解决方法 B

多重康明斯QSK78发动机故障代码维修技术资料查询与解决方法 B

概述

康明斯QSK78发动机故障代码	造成故障的原因	产生后果
故障康明斯QSK78发动机故障代码: 多个康明斯QSK78发动机故障代码维修技术资料查询与解决方法 A PID: 无 FMI: 4 指示灯: 无 SRT: 00-517	40 针 CENSE™ ECM A 接头的触针 01 上的传感器电源“V 传感器 B +5 VDC 电源”对地短路或者对回路电路图短路。	多个传感器康明斯QSK78发动机故障代码维修技术资料查询与解决方法 157、213、695 和 2243同时出现。

康明斯QSK78发动机V 传感器 B +5 VDC 电源电路图

电路图描述

康明斯QSK78电子控制模块 (ECM) 通过 CENSE™ ECM A 接头上的触针 01 向 CENSE™ 线束上的传感器提供 +5 VDC 供电。当一个接地或回路短接到 +5 VDC 电路图时，所有连接到该传感器的电源都会发生多个故障。发生这种情况是因为所有连接到该电源的部件信号电路图电压将短路到零伏或低于该部件的超出正常范围（低压短路）阈值。

部件位置

有关电路图布局，参考第 E 节的电气接线图。

康明斯QSK78发动机大修提示

该故障可能的故障模式有触针之间对信号或电源线上的接地短路、传感器损坏或者 CENSE™ ECM 中电源损坏。

传感器故障可能是信号或者 +5 VDC 电源对地短路。

参考故障康明斯QSK78发动机故障代码故障诊断树 t05-mfc02

康明斯发动机水泵，康明斯发动机水温高+水减少，康明斯发动机停车水箱反水，康明斯发动机突出量的测量，康明斯发动机维修保养，康明斯发动机温度传感器，康明斯发动机校喷油嘴为什么不，康明斯发动机型号，小松履带式挖掘机发动机维修，长沙山推压路机维修，哪里有修发电机的地方，神钢挖掘机维修，神钢挖掘机发动机维修，卡特挖掘机发动机维修

多个康明斯QSK78发动机故障代码维修技术资料查询与解决方法 C

概述

康明斯QSK78发动机故障代码	造成故障的原因	产生后果
故障康明斯QSK78发动机故障代码: 多个康明斯QSK78发动机故障代码维修技术资料查询与解决方法 C PID: 无 FMI: 3 指示灯: 无 SRT: 00-517	40 针 CENSE™ ECM A 接头的触针 02 上的传感器电源“V 传感器 A + 5 VDC 电源”对另一个高于 5 VDC 的电压源短路。	多个传感器康明斯QSK78发动机故障代码维修技术资料查询与解决方法 128、136、159、163、2154、2246、2253 和 2257 同时出现。

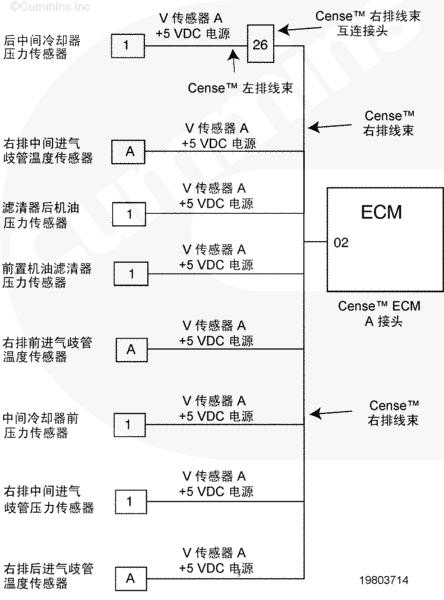

康明斯QSK78发动机V 传感器 A +5 VDC 电源电路图

电路图描述

康明斯QSK78电子控制模块 (ECM) 通过 CENSE™ ECM A 接头上的触针 02 向 CENSE™ 线束上的传感器提供 +5 VDC 供电。当一个大于 5 VDC 的电压源短接到该电路图时，所有连接到该传感器的电源都会发生多个故障。发生这种情况是因为所有连接到该电源的部件信号电路图电压将上升到高于该部件的超出正常范围（高压短路）阈值。

部件位置

有关电路图布局，参考第 E 节的电气接线图。

康明斯QSK78发动机大修提示

该故障可能的故障模式有触针之间对信号或电源线短路，或者 CENSE™ ECM 中电源损坏。

参考故障康明斯QSK78发动机故障代码故障诊断树 t05-mfc03

康明斯发动机油底壳中进入少量，康明斯发动机增压机377—10510，康明斯发动机涨紧轮故障原因，康明斯发动机专用修理工具，康明斯发动机自动停机，康明斯发动机组7登版线路图，康明斯高温怎么处理，卡特挖掘机维修，成都神钢挖掘机维修，成都神钢挖掘机发动机维修，康明斯发动机专业维修，康明斯发动机维修中心，雷沃挖掘机维修

康明斯QSK78发动机故障代码维修技术资料查询与解决方法 111

内部康明斯QSK78电子控制模块 (ECM) 错误

概述

康明斯QSK78发动机故障代码	造成故障的原因	产生后果
故障康明斯QSK78发动机故障代码: 111 PID: S254 SPN: 629 FMI: 12 指示灯: 红色 SRT: QU-111	CM500 燃油系统康明斯QSK78电子控制模块 (ECM) 内部错误。这不是CENSE™ ECM。	影响执行任务的故障。康明斯QSK78发动机不允许起动。

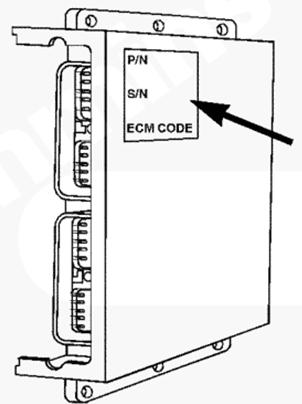

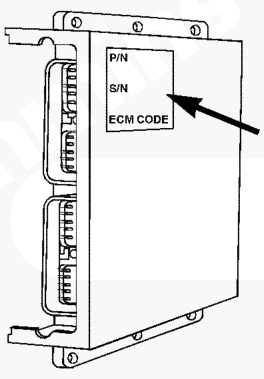

康明斯QSK78电子控制模块 (ECM)

电路图描述

CM500 燃油系统 ECM 是一台负责康明斯QSK78发动机控制、诊断和用户特性的电脑。

部件位置

有关部件的详细位置视图，参考《QSK19、QSK45、QSK60 和 QSK78 系列康明斯QSK78发动机 QSK 燃油系统故障判断和排除手册》（公告号 3666113）。

康明斯QSK78发动机大修提示

该 ECM 不是 CENSE™ ECM。它是 CM500 燃油系统康明斯QSK78发动机 ECM。

参考康明斯QSK78发动机故障代码维修技术资料查询与解决方法 t05-111 故障诊断树

康明斯高压共轨柴油机检测维修，康明斯高压共轨发动机上有多少，康明斯故障代码，康明斯故障码基于车轮转数数据，康明斯罐液位传感器，康明斯国三发动机大泵要不要对，康明斯黄色三角形灯亮，雷沃挖掘机发动机维修，龙工装载机30维修，龙工装载机30发动机维修，20装载机发动机维修，20装载机维修，徐工装载机发动机维修，徐工装载机维修，专修柴油发动机的

康明斯发动机故障代码112维修技术资料查询与解决方法

康明斯QSK78发动机故障代码维修技术资料查询与解决方法 112

正时供油流量不匹配

概述

康明斯QSK78发动机故障代码	造成故障的原因	产生后果
故障康明斯QSK78发动机故障代码: 112 PID: S20 SPN: 635 FMI: 7 指示灯: 红色 SRT: QU-112	正时供油流量不匹配。这不是CENSE™ 系统错误。	根据标定，康明斯QSK78发动机将停机或转速下降，或 CM500 ECM 不采取任何操作。

康明斯QSK78发动机燃油系统流动示意图

电路图描述

CM500 ECM 利用正时压力信号和康明斯QSK78发动机转速估算康明斯QSK78发动机接收的实际正时，然后持续将此数值与已知转速和负载的期望正时进行比较。当这些数值中的误差太大，并且持续时间太长时，记录康明斯QSK78发动机故障代码维修技术资料查询与解决方法 112。

部件位置

有关部件的详细位置视图，参考《QSK19、QSK45、QSK60 和 QSK78 系列康明斯QSK78发动机 QSK 燃油系统故障判断和排除手册》（公告号 3666113）。

康明斯QSK78发动机大修提示

这不是 CENSE™ 系统错误。

参考康明斯QSK78发动机故障代码维修技术资料查询与解决方法 t05-112 故障诊断树

康明斯机发动机用的什么电控系，康明斯减速起动机24 v/9kw，康明斯冷却液液位传感器，康明斯起动机3021036，康明斯起动马达，康明斯kta19发动机排烟温度，康明斯kta19发动机喷油器，康斯kta38-g5缸盖材质，帕金斯发动机维修，进口挖机发动机维修，进口挖机维修，沃尔沃挖掘发动机维修，沃尔沃挖掘维修，装载机维修，装载机发动机维修

康明斯发动机故障代码113维修技术资料查询与解决方法

康明斯QSK78发动机故障代码维修技术资料查询与解决方法 113

正时执行器电路图高压故障

概述

康明斯QSK78发动机故障代码	造成故障的原因	产生后果
故障康明斯QSK78发动机故障代码: 113 PID: S20 SPN: 635 FMI: 3 指示灯: 黄色 SRT: QU-113	正时执行器电路图开路，或者电源触针对地短路，或者回路触针对 CM500 ECM A 接头上的蓄电池电压短路。这不是 CENSE™ 系统 ECM。	CM500 ECM 没有采取措施。执行器关闭或部分关闭。康明斯QSK78发动机冒白烟并且功率下降。可能记录康明斯QSK78发动机故障代码维修技术资料查询与解决方法 112。

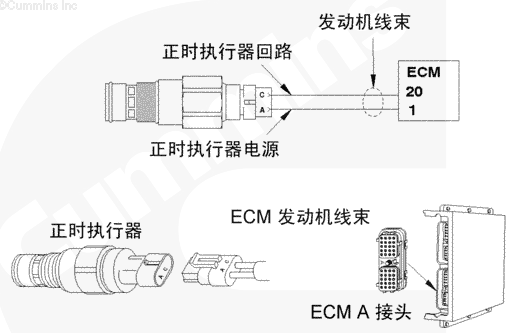

康明斯QSK78发动机正时执行器电路图

电路图描述

正时执行器电路图向正时执行器提供电流。CM500 ECM 向正时执行器指派变动的电流量来控制喷油器正时压力量。

部件位置

有关部件的详细位置视图，参考《QSK19、QSK45、QSK60 和 QSK78 系列康明斯QSK78发动机 QSK 燃油系统故障判断和排除手册》（公告号 3666113）。

康明斯QSK78发动机大修提示

这不是 CENSE™ 系统错误。

康明斯气动马达求购，康明斯汽车电路资料，康明斯汽车用电源关了怎么还有，康明斯燃油共轨压力怠速压力高，康明斯售后服务，康明斯水加热器、机油加热电压，康明斯水套加热器，康明斯维修工具，徐工吊车修理，徐工吊车发动机修理，宝马格压路机发动机维修，宝马格bw226压路机维修，进口帕金斯发动机总成维修，龙工855铲车维修，龙工855铲车发动机维修

康明斯发动机故障代码115维修技术资料查询与解决方法

康明斯QSK78发动机故障代码维修技术资料查询与解决方法 115

康明斯QSK78发动机转速和 / 或位置信号丢失

概述

康明斯QSK78发动机故障代码	造成故障的原因	产生后果
故障康明斯QSK78发动机故障代码: 115 PID: P190 SPN: 190 FMI: 2 指示灯: 红色 SRT: QU-115	康明斯QSK78发动机转速和 / 或位置信号丢失。这不是 CENSE™ 系统错误。	康明斯QSK78发动机停机并且不能运转。

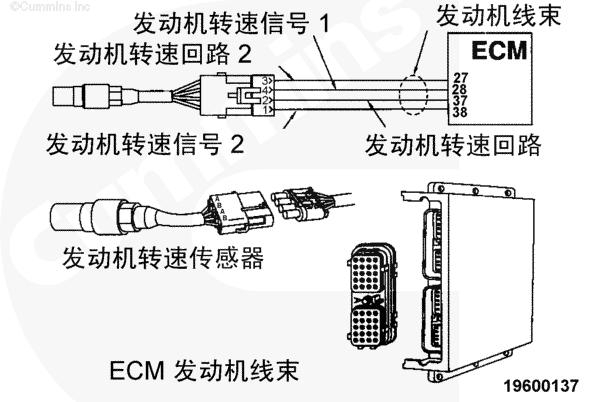

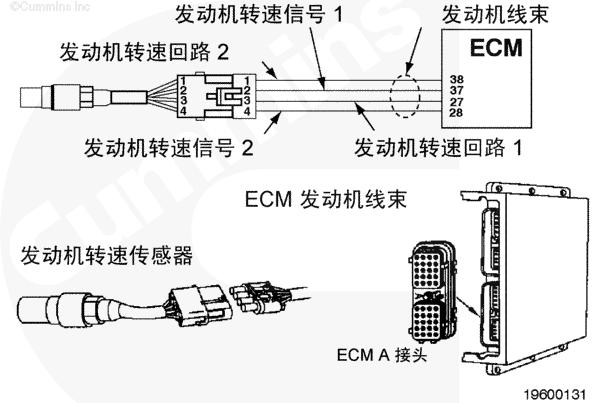

康明斯QSK78发动机速度传感器电路图

电路图描述

康明斯QSK78发动机转速传感器采用了双线圈电路图，该电路图通过康明斯QSK78发动机线束向 CM500 ECM 提供康明斯QSK78发动机转速信号。

部件位置

有关部件的详细位置视图，参考《QSK19、QSK45、QSK60 和 QSK78 系列康明斯QSK78发动机 QSK 燃油系统故障判断和排除手册》（公告号 3666113）。

康明斯QSK78发动机大修提示

康明斯温州维修点，康明斯下坡不烧油麻，康明斯小发动机不好起动，康明斯原厂起动机，科勒发电机电压高仃机，科迈控制器设置密码，空压机 perkins 引擎，劳斯莱斯柴油发电机组执行器，沃尔沃挖机发动机维修，沃尔沃挖机维修，小松履带式挖掘机维修，小松履带式挖掘机发动机维修，卡特3126发动机维修，卡特挖掘机维修，卡特挖掘机发动机维修

康明斯发动机故障代码116维修技术资料查询与解决方法

康明斯QSK78发动机故障代码维修技术资料查询与解决方法 116

正时油轨压力传感器电路图高压故障

概述

康明斯QSK78发动机故障代码	造成故障的原因	产生后果
故障康明斯QSK78发动机故障代码: 116 PID: P156 SPN: 156 FMI: 3 指示灯: 红色 SRT: QU-116	检测到康明斯QSK78发动机线束的正时压力传感器信号触针上电压高于 4.78 VDC。这不是 CENSE™ 系统错误。	根据标定，康明斯QSK78发动机将停机或转速下降，或 CM500 ECM 不采取任何操作。

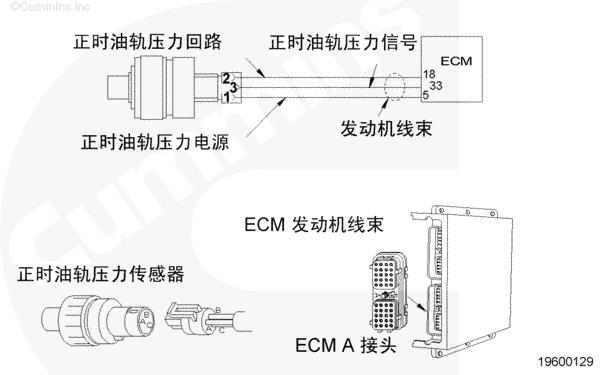

康明斯QSK78发动机正时油轨压力传感器电路图

电路图描述

正时油轨压力传感器电路图通过康明斯QSK78发动机线束向 CM500 ECM 提供正时油轨压力传感器信号。CM500 ECM 利用正时油轨压力传感器信号监测从控制阀体输送到喷油器正时油腔的正时燃油压力。

部件位置

有关部件的详细位置视图，参考《QSK19、QSK45、QSK60 和 QSK78 系列康明斯QSK78发动机 QSK 燃油系统故障判断和排除手册》（公告号 3666113）。

康明斯QSK78发动机大修提示

劳斯莱斯进口发电机组维修，劳斯奈斯柴油发电机使用说明，老康明斯柴油机组1小时用油多少，冷机柴油四缸机影响动力和转速，两台柴发不设并联柜有什么危害，两台发电机并联发电用什么方法，雷沃装载机fl955e维修，雷沃装载机fl955e发动机维修，雷沃装载机发动机维修，雷沃装载机维修，现代150-7挖机维修，现代150-7挖机发动机维修，现代挖机发动机维修

康明斯发动机故障代码117维修技术资料查询与解决方法

康明斯QSK78发动机故障代码维修技术资料查询与解决方法 117

正时油轨压力传感器电路图低压故障

概述

康明斯QSK78发动机故障代码	造成故障的原因	产生后果
故障康明斯QSK78发动机故障代码: 117 PID: P156 SPN: 156 FMI: 4 指示灯: 红色 SRT: QU-117	检测到康明斯QSK78发动机线束 CM500 ECM A 接头上正时压力传感器信号触针上电压低于 0.15 VDC。这不是 CENSE™ 系统错误。	根据标定，康明斯QSK78发动机将停机或转速下降，或 CM500 ECM 不采取任何操作。

康明斯QSK78发动机正时油轨压力传感器电路图

电路图描述

部件位置

有关部件的详细位置视图，参考《QSK19、QSK45、QSK60 和 QSK78 系列康明斯QSK78发动机 QSK 燃油系统故障判断和排除手册》（公告号 3666113）。

康明斯QSK78发动机大修提示

这不是 CENSE™ 系统错误。

参考康明斯QSK78发动机故障代码维修技术资料查询与解决方法 t05-117 故障诊断树

两台发电机并联条件，两台斯坦福发电机并车之后其中，马拉松发电机并电模块接线图，美国康明斯310发动机压力传感器，美国康明斯k50发动机水泵，美国康明斯qsb5.9-305mcd船用柴，美国康明斯船用柴油机的喷油器，美国康明斯技术中心，美国米勒发电电焊焊机，哪里有修进口柴油机的地方，龙工装载机30维修，龙工装载机发动机维修，宝马压路机维修，宝马压路机发动机维修，夏工挖掘机发动机维修

康明斯发动机故障代码118维修技术资料查询与解决方法

康明斯QSK78发动机故障代码维修技术资料查询与解决方法 118

燃油泵压力传感器电路图高压故障

概述

康明斯QSK78发动机故障代码	造成故障的原因	产生后果
故障康明斯QSK78发动机故障代码: 118 PID: P135 SPN: 135 FMI: 3 指示灯: 黄色 SRT: QU-118	检测到康明斯QSK78发动机线束的燃油泵压力传感器信号触针上电压高于 4.78 VDC。这不是 CENSE™ 系统错误。	CM500 ECM 没有采取措施。

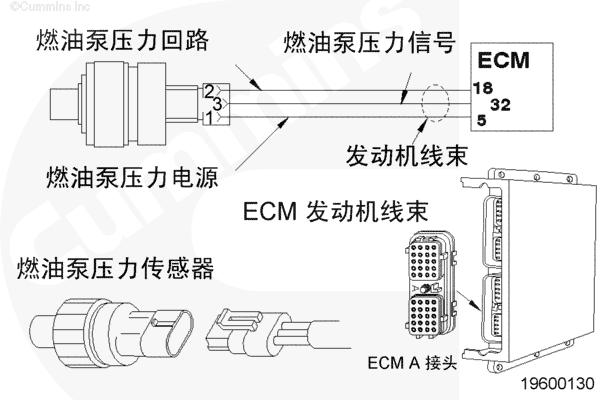

康明斯QSK78发动机燃油泵压力传感器电路图

电路图描述

燃油泵压力传感器电路图通过康明斯QSK78发动机线束向 CM500 ECM 提供燃油泵压力传感器信号。CM500 ECM 利用燃油泵压力传感器信号监测从控制阀体输送到喷油器正时油腔的燃油泵压力。

部件位置

有关部件的详细位置视图，参考《QSK19、QSK45、QSK60 和 QSK78 系列康明斯QSK78发动机 QSK 燃油系统故障判断和排除手册》（公告号 3666113）。

康明斯QSK78发动机大修提示

这不是 CENSE™ 系统错误。

参考康明斯QSK78发动机故障代码维修技术资料查询与解决方法 t05-118 故障诊断树

美国威尔信滤芯，米勒发电电焊机500x，米勒发电焊机500x是什么发动机康明斯nta855-g1b机的连接盘是，康明斯pcc3201控制面板，康明斯pt泵供油压力，夏工挖掘机维修，彭浦推土机维修，彭浦推土机发动机维修，专门修进口柴油电喷发动机的，大宇斗山挖机维修，大宇斗山挖机发动机维修，鲁工装载机发动机维修

康明斯发动机故障代码119维修技术资料查询与解决方法

康明斯QSK78发动机故障代码维修技术资料查询与解决方法 119

燃油泵压力传感器电路图低压故障

概述

康明斯QSK78发动机故障代码	造成故障的原因	产生后果
故障康明斯QSK78发动机故障代码: 119 PID: P135 SPN: 135 FMI: 4 指示灯: 黄色 SRT: QU-119	检测到康明斯QSK78发动机线束的燃油泵压力传感器信号触针上电压低于 0.30 VDC。这不是 CENSE™ 系统错误。	CM500 ECM 没有采取措施。

康明斯QSK78发动机燃油泵压力传感器电路图

电路图描述

部件位置

有关部件的详细位置视图，参考《QSK19、QSK45、QSK60 和 QSK78 系列康明斯QSK78发动机 QSK 燃油系统故障判断和排除手册》（公告号 3666113）。

康明斯QSK78发动机大修提示

这不是 CENSE™ 系统错误。

康明斯pt油泵维修，康明斯qsb4.5，康明斯qsb4.5发动机风扇，康明斯qsb4.5和qsb6.7柴油发动，康明斯qsb5.9电路图，康明斯qsb5.9故障代码，康明斯k50发动机增压器，康明斯k50汽缸蓋鎖緊扭力，康明斯k50使用说明书，鲁工装载机维修，斗山挖机维修发动机维修，斗山挖机维修，卡特纯进口挖机维修，卡特纯进口挖机发动机维修，维修帕金斯发动机卡特，旋挖钻机维修

康明斯发动机故障代码121维修技术资料查询与解决方法

康明斯QSK78发动机故障代码维修技术资料查询与解决方法 121

一个康明斯QSK78发动机转速信号丢失

概述

康明斯QSK78发动机故障代码	造成故障的原因	产生后果
故障康明斯QSK78发动机故障代码: 121 PID: P190 SPN: 190 FMI: 10 指示灯: 黄色 SRT: QU-121	在一对触针上没有检测到康明斯QSK78发动机转速信号。这不是 CENSE™ 系统错误。	CM500 ECM 没有采取措施。

康明斯QSK78发动机康明斯QSK78发动机速度传感器电路图

电路图描述

康明斯QSK78发动机转速传感器采用了双线圈电路图，该电路图通过康明斯QSK78发动机线束向 CM500 ECM 提供康明斯QSK78发动机转速信号。

部件位置

有关部件的详细位置视图，参考《QSK19、QSK45、QSK60 和 QSK78 系列康明斯QSK78发动机 QSK 燃油系统故障判断和排除手册》（公告号 3666113）。

康明斯QSK78发动机大修提示

这不是 CENSE™ 系统错误。

康明斯qsb6.7 故障代码，康明斯qsb6.7发动机故障描述，康明斯qsb6.7故障，康明斯qsb6.7技术，康明斯qsb6.7维修手册, 康明斯ｋ３８气门怎么调，康明斯k38燃油系统图，康明斯k38数据，康明斯k50 冷却系统，康明斯k50柴油机间隙的调整方法，旋挖钻机发动机维修，湖南小松履带式挖掘机维修，湖南小松履带式挖掘机发动机维修，湖南长沙山推压路机维修，湖南哪里有修发电机的地方

康明斯发动机故障代码122维修技术资料查询与解决方法

康明斯QSK78发动机故障代码维修技术资料查询与解决方法 122

左排进气歧管压力传感器电路图高温故障

概述

康明斯QSK78发动机故障代码	造成故障的原因	产生后果
故障康明斯QSK78发动机故障代码: 122 PID: P102 SPN: 102 FMI: 3 指示灯: 黄色 SRT: QU-122	检测到康明斯QSK78发动机线束的左排进气歧管空气压力传感器信号触针上电压高于 4.72 VDC。这不是 CENSE™ 系统错误。	康明斯QSK78发动机的功率下降到无空气设置功率。

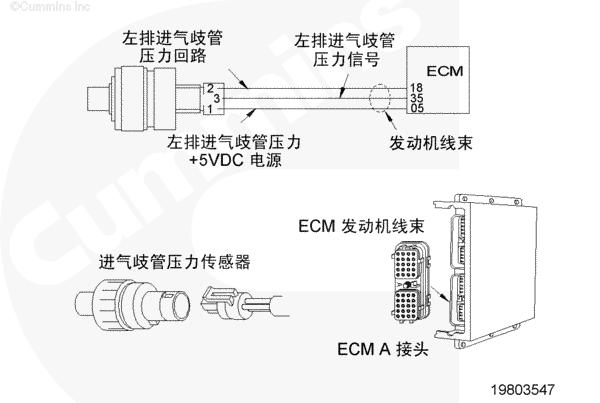

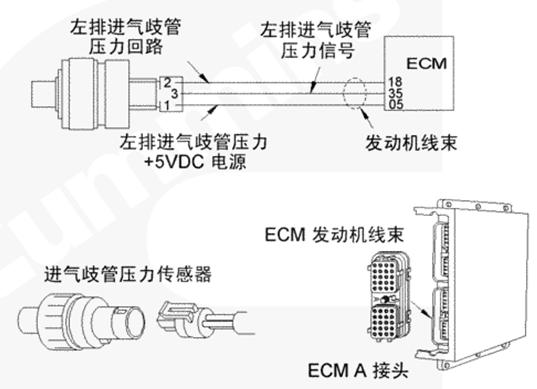

康明斯QSK78发动机左排进气歧管压力传感器电路图

电路图描述

左排进气歧管压力传感器监测增压压力并将信息通过康明斯QSK78发动机线束的左排进气歧管空气压力传感器信号触针传送至 CM500 ECM。

CM500 ECM 监测左排进气歧管压力传感器信号触针上的电压，预计在康明斯QSK78发动机正常运转过程中电压应在 0.5 到 4.5 伏之间变化。

左排进气歧管空气压力传感器信号触针上的电压高于 4.72 伏将引发康明斯QSK78发动机故障代码维修技术资料查询与解决方法 122，这可能是由电源导线、信号导线或回路导线存在短路、回路导线存在开路或传感器故障造成的。

部件位置

有关部件的详细位置视图，参考《QSK19、QSK45、QSK60 和 QSK78 系列康明斯QSK78发动机 QSK 燃油系统故障判断和排除手册》（公告号 3666113）。

康明斯QSK78发动机大修提示

这不是 CENSE™ 系统错误。

参考康明斯QSK78发动机故障代码维修技术资料查询与解决方法 t05-122 故障诊断树

康明斯qsk38突加负载，康明斯qsk78柴油机参数，康明斯qsm11，康明斯qsx15系列维修手册，康明斯柴油车气路故障，康明斯柴油电控发动机工作原理，康明斯k19拆装数据，康明斯k38-g5柴油机油嘴调整顺，康明斯k38-g5柴油机油嘴调整顺，湖南神钢挖掘机维修，湖南神钢挖掘机发动机维修，湖南卡特挖掘机发动机维修，湖南卡特挖掘机维修，湖南成都神钢挖掘机维修，湖南成都神钢挖掘机发动机维修

康明斯发动机故障代码123维修技术资料查询与解决方法

康明斯QSK78发动机故障代码维修技术资料查询与解决方法 123

左排进气歧管压力传感器电路图低温故障

概述

康明斯QSK78发动机故障代码	造成故障的原因	产生后果
故障康明斯QSK78发动机故障代码: 123 PID: P102 SPN: 102 FMI: 4 指示灯: 黄色 SRT: QU-123	检测到康明斯QSK78发动机线束的左排进气歧管空气压力传感器信号触针上电压低于 0.33 VDC。这不是 CENSE™ 系统错误。	康明斯QSK78发动机的功率下降到无空气设置功率。

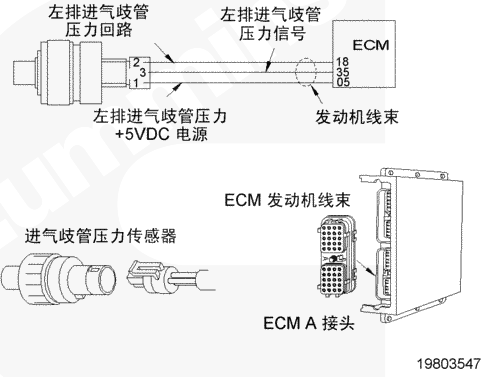

康明斯QSK78发动机左排进气歧管压力传感器电路图

电路图描述

进气歧管压力传感器监测增压压力并将信息通过康明斯QSK78发动机线束的左排进气歧管空气压力传感器信号触针传送至 CM500 ECM。

CM500 ECM 监测左排进气歧管压力传感器信号触针上的电压，预计在康明斯QSK78发动机正常运转过程中电压应在 0.5 到 4.5 伏之间变化。

左排进气歧管空气压力传感器信号触针上的电压低于 0.33 伏将引发康明斯QSK78发动机故障代码维修技术资料查询与解决方法 123，这可能是由电源、信号或回路导线短路，电源或回路导线开路，CM500 ECM 电源电压低或传感器故障造成的。

部件位置

有关部件的详细位置视图，参考《QSK19、QSK45、QSK60 和 QSK78 系列康明斯QSK78发动机 QSK 燃油系统故障判断和排除手册》（公告号 3666113）。

康明斯QSK78发动机大修提示

这不是 CENSE™ 系统错误。

参考康明斯QSK78发动机故障代码维修技术资料查询与解决方法 t05-123 故障诊断树

康明斯柴油发动机电控技术，康明斯柴油发动机水泵，康明斯柴油机，康明斯柴油机340动力下降怎么办，康明斯柴油机efc三种流量，卡特彼勒g3516e，康斯d系列6.7升发动机，康明斯ecm，康明斯ecm端口定义，康明斯isl维修手册，湖南康明斯发动机专业维修，湖南康明斯发动机维修中心，湖南雷沃挖掘机维修，湖南雷沃挖掘机发动机维修，湖南龙工装载机30维修，湖南龙工装载机30发动机维修

康明斯发动机故障代码124维修技术资料查询与解决方法

康明斯QSK78发动机故障代码维修技术资料查询与解决方法 124

左排进气歧管压力高

概述

康明斯QSK78发动机故障代码	造成故障的原因	产生后果
故障康明斯QSK78发动机故障代码: 124 PID: P1129 SPN: 1129 FMI: 16 指示灯: 黄色 SRT: QU-124	左排进气歧管压力高。这不是 CENSE™ 系统错误。	仅作为信息参考。

康明斯QSK78发动机左排进气歧管压力传感器电路图

电路图描述

左排进气歧管压力传感器监测增压压力并将信息通过康明斯QSK78发动机线束的左排进气歧管压力传感器信号触针传送至 CM500 ECM。

CM500 ECM 监测左排进气歧管压力传感器信号触针上的电压，预计在康明斯QSK78发动机正常运转过程中电压应在 0.5 到 4.5 伏之间变化。

部件位置

有关部件的详细位置视图，参考《QSK19、QSK45、QSK60 和 QSK78 系列康明斯QSK78发动机 QSK 燃油系统故障判断和排除手册》（公告号 3666113）。

康明斯QSK78发动机大修提示

这不是 CENSE™ 系统错误。

康明斯柴油机电控系统，康明斯柴油机发电机组中途熄火，康明斯柴油机水温感应塞故障，康明斯柴油机提速无力，卡特彼勒柴油机高压油管，卡特彼勒3512的耗油量，卡特彼勒c18船用柴油机怠速，卡特彼勒cat3516b保养，湖南20装载机发动机维修，湖南20装载机维修。湖南徐工装载机发动机维修，湖南徐工装载机维修，湖南专修柴油发动机的，湖南帕金斯发动机维修

康明斯发动机故障代码125维修技术资料查询与解决方法

康明斯QSK78发动机故障代码维修技术资料查询与解决方法 125

左排进气歧管压力低

概述

康明斯QSK78发动机故障代码	造成故障的原因	产生后果
故障康明斯QSK78发动机故障代码: 125 PID: P1129 SPN: 1129 FMI: 18 指示灯: 无 SRT: QU-125	左排进气歧管压力低。这不是 CENSE™ 系统错误。	仅作为信息参考。

康明斯QSK78发动机左排进气歧管压力传感器电路图

电路图描述

左排进气歧管压力传感器监测增压压力并将信息通过康明斯QSK78发动机线束的左排进气歧管压力传感器信号触针传送至 CM500 ECM。

CM500 ECM 监测左排进气歧管压力传感器信号触针上的电压，预计在康明斯QSK78发动机正常运转过程中电压应在 0.5 到 4.5 伏之间变化。

部件位置

有关部件的详细位置视图，参考《QSK19、QSK45、QSK60 和 QSK78 系列康明斯QSK78发动机 QSK 燃油系统故障判断和排除手册》（公告号 3666113）。

康明斯QSK78发动机大修提示

这不是 CENSE™ 系统错误。

参考康明斯QSK78发动机故障代码维修技术资料查询与解决方法 t05-125 故障诊断树

康明斯柴油机停不了机故障分析，康明斯柴油机温度传感器规格，康明斯柴油机无法启动蓄电池电，康明斯柴油机修理上海地区，康明斯柴油机转速上不去，进口帕金斯perkins柴油机，卡特3400系列柴油机维修调试，卡特3412c系列柴油机供油提前角，湖南进口挖机发动机维修，湖南进口挖机维修，湖南沃尔沃挖掘发动机维修，湖南沃尔沃挖掘维修，湖南装载机维修，湖南装载机发动机维修

康明斯发动机故障代码126维修技术资料查询与解决方法

康明斯QSK78发动机故障代码维修技术资料查询与解决方法 126

右排中间进气歧管压力高

概述

康明斯QSK78发动机故障代码	造成故障的原因	产生后果
故障康明斯QSK78发动机故障代码: 126 PID: 无 SPN: 102 FMI: 16 指示灯: 黄色 SRT: CE-126	右排中间进气歧管压力高于正常工作范围。	无解决办法。

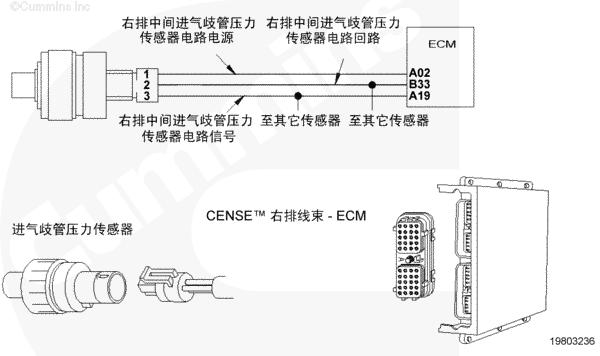

康明斯QSK78发动机右排中间进气歧管压力传感器电路图

电路图描述

右排中间进气歧管压力传感器电路图向 CENSE™ 康明斯QSK78电子控制模块 (ECM) 提供右排中间进气歧管压力信号。

部件位置

有关部件的详细位置视图，请参考第 E 节。

康明斯柴油机转速无法调整，康明斯柴油转数，康明斯铲车四个角四个洞的马达，康明斯的诊断接口，椒江发电机修理，椒江直流电机维修，金龙大客康明斯电喷柴油机哈尔，湖南徐工吊车修理，湖南徐工吊车发动机修理，湖南宝马格压路机发动机维修，湖南宝马格bw226压路机维修，湖南进口帕金斯发动机总成维修，湖南龙工855铲车维修，湖南龙工855铲车发动机维修，湖南沃尔沃挖机发动机维修

康明斯发动机故障代码127维修技术资料查询与解决方法

康明斯QSK78发动机故障代码维修技术资料查询与解决方法 127

右排进气歧管压力低

概述

康明斯QSK78发动机故障代码	造成故障的原因	产生后果
故障康明斯QSK78发动机故障代码: 127 PID: 无 SPN: 102 FMI: 18 指示灯: 无 SRT: CE-127	右排中间进气歧管压力低于正常工作范围。	无解决办法。

康明斯QSK78发动机右排中间进气歧管压力传感器电路图

电路图描述

进气歧管压力传感器电路图向 CENSE™ 康明斯QSK78电子控制模块 (ECM) 提供右排中间进气歧管压力信号。

部件位置

有关部件的详细位置视图，请参考第 E 节。

参考康明斯QSK78发动机故障代码维修技术资料查询与解决方法 t05-127 故障诊断树

康明斯电控柴油发动机原理，哪招大马力柴油机维修师傅，宁波柴油机维护，机油泵grk1104，机油冷却器调压阀，机油冷却器堵康明斯柴油机低油，济南帕金斯配件，嘉兴柴油机维修，湖南沃尔沃挖机维修湖南小松履带式挖掘机维修，湖南小松履带式挖掘机发动机维修，湖南卡特3126发动机维修，湖南卡特挖掘机维修，湖南卡特挖掘机发动机维修，湖南雷沃装载机fl955e维修

康明斯发动机故障代码128维修技术资料查询与解决方法

康明斯QSK78发动机故障代码维修技术资料查询与解决方法 128

右排中间进气歧管压力传感器电路图高压故障

概述

康明斯QSK78发动机故障代码	造成故障的原因	产生后果
故障康明斯QSK78发动机故障代码: 128 PID: 无 SPN: 1129 FMI: 3 指示灯: 无 SRT: CE-128	CENSE™ 右排线束 ECM A 接头的进气歧管压力传感器电路图上检测到电压高。	康明斯QSK78发动机故障代码维修技术资料查询与解决方法 126 和 127 被停用。

康明斯QSK78发动机右排进气歧管压力传感器电路图

电路图描述

进气歧管压力传感器电路图向 CENSE™ 康明斯QSK78电子控制模块 (ECM) 提供右排中间进气歧管压力信号。

部件位置

有关部件的详细位置视图，请参考第 E 节。

康明斯QSK78发动机大修提示

该电路图可能的故障模式有：

康明斯QSK78发动机传感器回路电路图开路

康明斯QSK78发动机传感器电源电路图对蓄电池短路

康明斯QSK78发动机传感器信号电路图对蓄电池短路

康明斯QSK78发动机传感器信号电路图对传感器电源短路

康明斯QSK78发动机压力传感器故障

康明斯QSK78发动机CENSE™ ECM 电路图故障

参考康明斯QSK78发动机故障代码维修技术资料查询与解决方法 t05-128 故障诊断树

宁波柴油发电机组，宁波发电机，宁波发电机维修电喷柴油机加油不畅，康明斯cm2105电路图，康明斯cm2220a电控调试软件，怀化发电机维修，活塞环对发动机排气温度有何影，湖南雷沃装载机fl955e发动机维修，湖南雷沃装载机发动机维修，湖南雷沃装载机维修，湖南现代150-7挖机发动机维修

康明斯发动机故障代码129维修技术资料查询与解决方法

康明斯QSK78发动机故障代码维修技术资料查询与解决方法 129

右排中间进气歧管压力传感器电路图低压故障

概述

康明斯QSK78发动机故障代码	造成故障的原因	产生后果
故障康明斯QSK78发动机故障代码: 129 PID: 无 SPN: 1129 FMI: 4 指示灯: 无 SRT: CE-129	检测到 CENSE™ 右排线束的右排中间进气歧管压力传感器电路图上电压低。	康明斯QSK78发动机故障代码维修技术资料查询与解决方法 126 和 127 被停用。

右排中间进气歧管压力传感器电路图

电路图描述

右排中间进气歧管压力传感器电路图向 CENSE™ 康明斯QSK78电子控制模块 (ECM) 提供右排中间进气歧管压力信号。

部件位置

有关部件的详细位置视图，请参考第 E 节。

康明斯QSK78发动机大修提示

该电路图可能的故障模式有：

传感器电源电路图开路

传感器信号电路图开路

传感器电源电路图对地短路

传感器电源对回路短路

传感器信号电路图对地短路

传感器信号电路图对回路短路

压力传感器故障

CENSE™ ECM 电路图故障

电喷柴油机排温高的原因，电喷柴油机敲缸，电喷柴油机油门感应器，电喷柴油机怎么排空气，康明斯6bt活塞和气缸套配合间隙，

康明斯6b发动机水泵，康明斯6l发动机单缸烧瓦是什么，康明斯bde发动机线路图，康明斯b系列三滤的型号，湖南现代挖机发动机维修，湖南哪里有修进口柴油机的地方，湖南龙工装载机30维修，湖南龙工装载机发动机维修，湖南宝马压路机维修，湖南宝马压路机发动机维修

康明斯发动机故障代码131维修技术资料查询与解决方法

康明斯QSK78发动机故障代码维修技术资料查询与解决方法 131

节气门位置传感器：CELECT™ 型油门踏板

概述

康明斯QSK78发动机故障代码	造成故障的原因	产生后果
故障康明斯QSK78发动机故障代码: 131 PID: P91 SPN: 091 FMI: 3 指示灯: 红色 SRT: QU-131	检测到 OEM 接口线束的油门位置信号触针上电压高于 4.20 VDC。这不是CENSE™ 系统错误。	标定设置功率和转速下降。

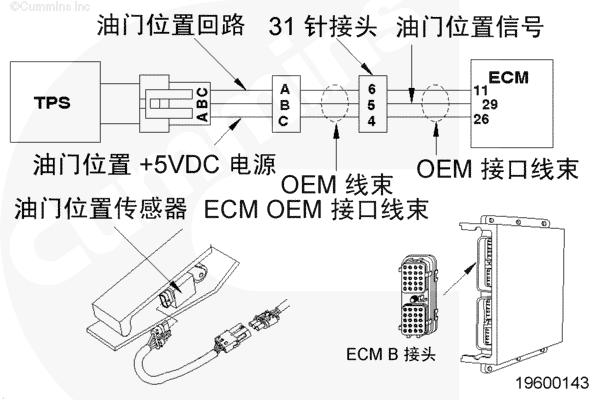

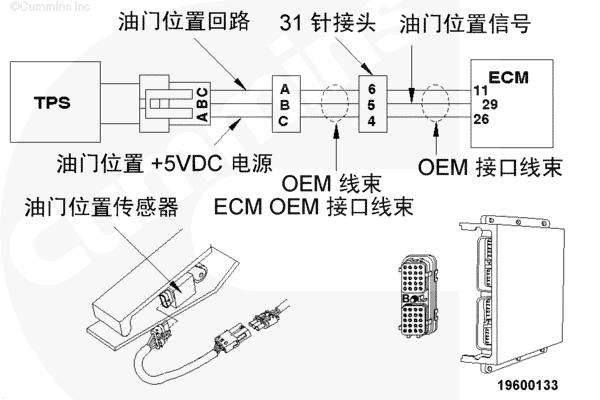

康明斯QSK78发动机油门踏板位置传感器电路图

电路图描述

油门踏板位置传感器通过 OEM 线束和 OEM 接口线束向 CM500 ECM 提供驾驶员油门指令。CM500 ECM 利用此信号来确定燃油油轨执行器阀的供油指令。

部件位置

油门踏板位置因每个 OEM 而异。参考 OEM 手册。

康明斯QSK78发动机大修提示

这不是 CENSE™ 系统错误。

参考康明斯QSK78发动机故障代码维修技术资料查询与解决方法 t05-131 故障诊断树

电喷发动机供油时间怎么调整，康明斯qsx15发动机故障，康明斯柴油电控原理与维修，康明斯柴油电喷发动机，康明斯180发动机有机油散热器吗，康明斯2.8egr废气控制阀，康明斯2.8发动机维修资料，康明斯340不好启动，康明斯550故障代码482，湖南夏工挖掘机发动机维修，湖南夏工挖掘机维修，湖南彭浦推土机维修，湖南彭浦推土机发动机维修，湖南专门修进口柴油电喷发动机的

康明斯发动机故障代码132维修技术资料查询与解决方法

康明斯QSK78发动机故障代码维修技术资料查询与解决方法 132

油门位置部件低压短路

概述

康明斯QSK78发动机故障代码	造成故障的原因	产生后果
故障康明斯QSK78发动机故障代码: 132 PID: P91 SPN: 91 FMI: 4 指示灯: 红色 SRT: QU-132	检测到 OEM 接口线束 CM500 ECM 接头的油门位置信号触针上电压低于 0.13 VDC。这不是 CENSE™ 系统错误。	标定设置功率和转速下降。

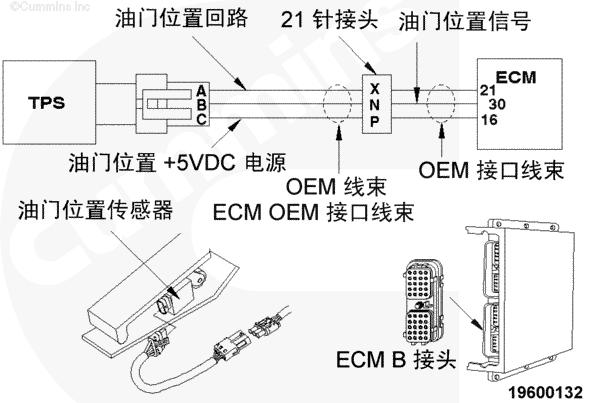

康明斯QSK78发动机油门踏板位置传感器电路图

电路图描述

油门踏板通过 OEM 接口线束向 CM500 ECM 提供驾驶员油门指令。CM500 ECM 利用此信号来确定燃油油轨执行器阀的供油指令。

部件位置

有关部件的详细位置视图，参考《QSK19、QSK45、QSK60 和 QSK78 系列康明斯QSK78发动机 QSK 燃油系统故障判断和排除手册》（公告号 3666113）。

康明斯QSK78发动机大修提示

这不是 CENSE™ 系统错误。

康明斯柴油发电机采用哪种电控，康明斯柴油发电机电控系统故障，帕金斯配件编号，帕金斯喷油器2645a753的价格，康明斯故障 157，康明斯故障 spn 157，康明斯机油压力传感器，康明斯油泵调压力，湖南大宇斗山挖机维修，湖南大宇斗山挖机发动机维修，湖南鲁工装载机发动机维修，湖南鲁工装载机维修，湖南斗山挖机维修发动机维修，湖南斗山挖机维修，湖南卡特纯进口挖机维修

康明斯发动机故障代码133维修技术资料查询与解决方法

康明斯QSK78发动机故障代码维修技术资料查询与解决方法 133

远程油门位置传感器：CELECT™ 型油门踏板

概述

康明斯QSK78发动机故障代码	造成故障的原因	产生后果
故障康明斯QSK78发动机故障代码: 133 PID: P29 SPN: 029 FMI: 3 指示灯: 红色 SRT: QU-133	检测到 OEM 接口线束的远程油门位置信号触针上电压高于 4.82 VDC。这不是 CENSE™ 系统错误。	标定设置功率和转速下降。

康明斯QSK78发动机远程油门踏板位置传感器电路图

电路图描述

远程油门位置传感器通过 OEM 线束和 OEM 接口线束向 CM500 ECM 提供驾驶员油门指令。CM500 ECM 利用此信号来确定燃油油轨执行器阀的供油指令。

部件位置

油门踏板位置因每个 OEM 而异。参考 OEM 手册。

康明斯QSK78发动机大修提示

这不是 CENSE™ 系统错误。

参考康明斯QSK78发动机故障代码维修技术资料查询与解决方法 t05-133 故障诊断树

帕金斯起动机，帕金斯水泵，帕金斯水泵怎样安，帕金斯增压器，康明斯 4922089，康明斯 cm2150，康明斯 cm2220，康明斯 ecm，

康明斯 esn，康明斯 qsb 4.5 egr系统，康明斯 qsb6.7l，康明斯 41112 41113，康明斯发动机凸轮轴维修，湖南卡特纯进口挖机发动机维修，湖南维修帕金斯发动机卡特，湖南旋挖钻机维修，湖南旋挖钻机发动机维修，长沙小松履带式挖掘机维修，长沙小松履带式挖掘机发动机维修

康明斯发动机故障代码134维修技术资料查询与解决方法

康明斯QSK78发动机故障代码维修技术资料查询与解决方法 134

远程油门位置部件低压短路 (J1587)

概述

康明斯QSK78发动机故障代码	造成故障的原因	产生后果
故障康明斯QSK78发动机故障代码: 134 PID: P29 SPN: 029 FMI: 4 指示灯: 红色 SRT: QU-134	检测到 OEM 接口线束的油门位置信号触针上电压低于 0.12 VDC。这不是CENSE™ 系统错误。	标定设置功率和转速下降。

康明斯QSK78发动机远程油门踏板位置传感器电路图

电路图描述

远程油门位置传感器通过 OEM 线束和 OEM 接口线束向 CM500 ECM 提供驾驶员油门指令。CM500 ECM 利用此信号来确定燃油油轨执行器阀的供油指令。

部件位置

油门踏板位置因每个 OEM 而异。参考 OEM 手册。

康明斯QSK78发动机大修提示

这不是 CENSE™ 系统错误。

帕金斯增压器编号，排气阀故障会使爆压降低吗，排气温度过低，配电柜加发电机接口，卡特发动机维修公司，卡特皮勒柴油发动机cat操作手册，康明发动机机油冷却器价格，康明期的水套加热器，康明期发电机气门和油咀的调试，长沙山推压路机维修，长沙哪里有修发电机的地方，长沙神钢挖掘机维修，长沙神钢挖掘机发动机维修，长沙卡特挖掘机发动机维修，长沙卡特挖掘机维修，长沙成都神钢挖掘机维修

康明斯发动机故障代码135维修技术资料查询与解决方法

康明斯QSK78发动机故障代码维修技术资料查询与解决方法 135

机油压力传感器电路图高压故障

概述

康明斯QSK78发动机故障代码	造成故障的原因	产生后果
故障康明斯QSK78发动机故障代码: 135 PID: P100 SPN: 100 FMI: 3 指示灯: 黄色 SRT: QU-135	检测到康明斯QSK78发动机线束的机油压力传感器信号触针上电压高于 4.88 VDC。这不是 CENSE™ 系统错误。	无机油压力的康明斯QSK78发动机保护。Centinel™ 系统禁用。

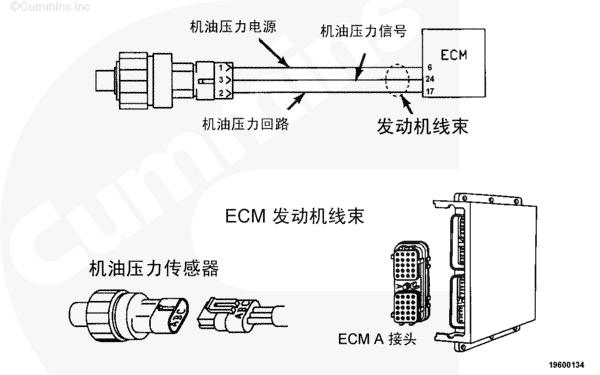

康明斯QSK78发动机机油压力传感器电路图

电路图描述

机油压力传感器监测机油压力并通过康明斯QSK78发动机线束的机油压力信号触针将信息传送至 CM500 ECM。

CM500 ECM 监测机油压力信号触针上的电压，预计在康明斯QSK78发动机正常运转过程中电压应在 0.5 到 4.5 伏之间变化。

机油压力信号触针上的电压高于 4.88 伏将引发康明斯QSK78发动机故障代码维修技术资料查询与解决方法 135，这可能是由电源导线、信号导线或回路导线存在短路、回路导线存在开路或传感器故障造成的。

部件位置

有关部件的详细位置视图，参考《QSK19、QSK45、QSK60 和 QSK78 系列康明斯QSK78发动机 QSK 燃油系统故障判断和排除手册》（公告号 3666113）。

康明斯QSK78发动机大修提示

这不是 CENSE™ 系统错误。

参考康明斯QSK78发动机故障代码维修技术资料查询与解决方法 t05-135 故障诊断树

帕金斯增压器编号，排气阀故障会使爆压降低吗，排气温度过低，配电柜加发电机接口，大宇p222le发动机配件，大宇发电机故障，大宇蓝龙的配件，大宇蓝龙配件，道依茨天然气机减震器上的刻度，卡特发电机夏季机油，卡特发动机，长沙成都神钢挖掘机发动机维修，长沙康明斯发动机专业维修，长沙康明斯发动机维修中心，长沙雷沃挖掘机维修，长沙雷沃挖掘机发动机维修

康明斯发动机故障代码136维修技术资料查询与解决方法

康明斯QSK78发动机故障代码维修技术资料查询与解决方法 136

滤清器前机油压力传感器电路图高压故障

概述

康明斯QSK78发动机故障代码	造成故障的原因	产生后果
故障康明斯QSK78发动机故障代码: 136 PID: 无 SPN: 99 FMI: 3 指示灯: 无 SRT: CE-136	滤清器前机油压力传感器电路图高压故障。CENSE™ 右排线束机油滤清器前压力信号电路图上检测到电压高。	康明斯QSK78发动机故障代码维修技术资料查询与解决方法 612 被停用。

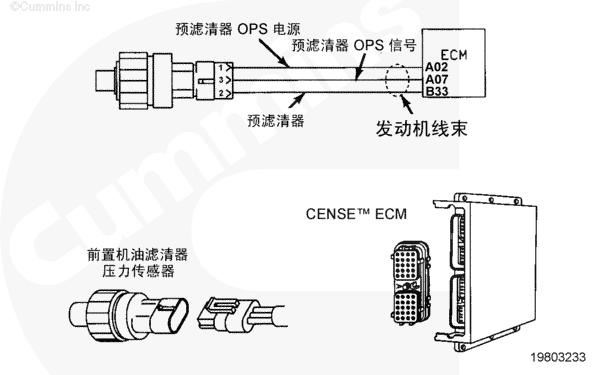

康明斯QSK78发动机滤清器前机油压力传感器电路图

电路图描述

滤清器前机油压力是机油通过 Eliminator™ 机油滤清器前的康明斯QSK78发动机机油压力。滤清器前机油压力传感器向 CENSE™ ECM 发送滤清器前机油压力信号。

部件位置

有关部件的详细位置视图，参考第 E 节。

康明斯QSK78发动机大修提示

如果故障康明斯QSK78发动机故障代码仅在低温环境中出现，预热机油，然后观察故障是否变为非现行状态。

该电路图可能的故障模式有：

传感器回路电路图开路

传感器电源电路图对蓄电池短路

传感器信号电路图对蓄电池短路

传感器信号电路图对传感器电源短路

压力传感器故障

CENSE™ ECM 电路图故障

参考康明斯QSK78发动机故障代码维修技术资料查询与解决方法 t05-136 故障诊断树

珀金斯300kw柴油机型号，珀金斯830694c93r，珀金斯柴油机修理，珀金斯大修后有废气，大柴道依茨发动机呼和浩特售，大发发电机滑油压力低怎么回事，大洋发电机维修，大宇damas发动机配件，大宇p222le-11 柴油机手油泵，长沙龙工装载机30维修

长沙龙工装载机30发动机维修，长沙20装载机发动机维修，长沙20装载机维修，长沙徐工装载机发动机维修，长沙徐工装载机维修，长沙专修柴油发动机的

康明斯发动机故障代码137维修技术资料查询与解决方法

康明斯QSK78发动机故障代码维修技术资料查询与解决方法 137

滤清器前机油压力传感器电路图低压故障

概述

康明斯QSK78发动机故障代码	造成故障的原因	产生后果
故障康明斯QSK78发动机故障代码: 137 PID: 无 SPN: 99 FMI: 4 指示灯: 无 SRT: CE-137	检测到 CENSE™ 右排线束滤清器前机油压力传感器电路图上电压低。	康明斯QSK78发动机故障代码维修技术资料查询与解决方法 612 被停用。

康明斯QSK78发动机滤清器前机油压力传感器电路图

电路图描述

部件位置

有关部件的详细位置视图，请参考第 E 节。

康明斯QSK78发动机大修提示

该电路图可能的故障模式有：

传感器电源电路图开路

传感器信号电路图开路

传感器电源电路图对地短路

传感器电源对回路短路

传感器信号电路图对地短路

传感器信号电路图对回路短路

压力传感器故障

CENSE™ ECM 电路图故障

参考康明斯QSK78发动机故障代码维修技术资料查询与解决方法 t05-137 故障诊断树

珀金斯电子调速器故障，珀金斯发电机，珀金斯发动机，珀金斯发动机1103a-33t，船用发动机维修，船用发动机维修厂，船用康明斯k19气门调发，慈溪发电机修理，慈溪哪里有本田发电机，长沙帕金斯发动机维修，长沙进口挖机发动机维修，长沙进口挖机维修，长沙沃尔沃挖掘发动机维修，长沙沃尔沃挖掘维修，长沙装载机维修，长沙装载机发动机维修

康明斯发动机故障代码141维修技术资料查询与解决方法

康明斯QSK78发动机故障代码维修技术资料查询与解决方法 141

机油压力传感器电路图低压故障

概述

康明斯QSK78发动机故障代码	造成故障的原因	产生后果
故障康明斯QSK78发动机故障代码: 141 PID: P100 SPN: 100 FMI: 4 指示灯: 黄色 SRT: QU-141	检测到康明斯QSK78发动机线束的机油压力传感器信号触针上电压低于 0.31 VDC。这不是 CENSE™ 系统错误。	无机油压力的康明斯QSK78发动机保护。Centinel™ 系统禁用。

康明斯QSK78发动机机油压力传感器电路图

电路图描述

康明斯QSK78发动机机油压力传感器监测机油压力并通过康明斯QSK78发动机线束的触针 24 将信息传送至 CM500 ECM。

CM500 ECM 监测触针 24 上的电压，预计在康明斯QSK78发动机正常运转过程中电压应在 0.5 到 4.5 伏之间变化。

触针 24 上的电压低于 0.31 伏将引发康明斯QSK78发动机故障代码维修技术资料查询与解决方法 141，这可能是由电源、信号或回路导线短路，电源或回路导线开路，CM500 ECM 电源电压低或传感器故障造成的。

部件位置

有关部件的详细位置视图，参考《QSK19、QSK45、QSK60 和 QSK78 系列康明斯QSK78发动机 QSK 燃油系统故障判断和排除手册》（公告号 3666113）。

康明斯QSK78发动机大修提示

这不是 CENSE™ 系统错误。

参考康明斯QSK78发动机故障代码维修技术资料查询与解决方法 t05-141 故障诊断树

珀金斯缸套怎么卸下来，威尔信p110e柴油发电机说明书，威尔信p2000e，威尔信p2000e发电机信息，电喷柴油发动机故障排除报导,电喷柴油发动机坏处，电喷柴油发动机没有油压，船用发电机并车，长沙徐工吊车修理，长沙徐工吊车发动机修理，长沙宝马格压路机发动机维修，长沙宝马格bw226压路机维修，长沙进口帕金斯发动机总成维修，长沙龙工855铲车维修

康明斯发动机故障代码143维修技术资料查询与解决方法

康明斯QSK78发动机故障代码维修技术资料查询与解决方法 143

机油压力低

概述

康明斯QSK78发动机故障代码	造成故障的原因	产生后果
故障康明斯QSK78发动机故障代码: 143 PID: P100 SPN: 100 FMI: 1 指示灯: 康明斯QSK78发动机保护 SRT: QU-143	检测到康明斯QSK78发动机机油压力偏低。这不是CENSE™ 系统错误。	报警后一段时间，标定设置功率逐渐下降和康明斯QSK78发动机停机。Centinel™ 系统禁用。

<, TABLE style="BORDER-COLLAPSE: collapse" border=1 cellSpacing=5 borderColor=#000000 cellPadding=0 width="100%">

康明斯QSK78发动机机油压力传感器电路图

电路图描述

CM500 ECM 利用康明斯QSK78发动机机油压力传感器监测机油压力。CM500 ECM 监测信号触针上的电压并将其转换成压力值。CM500 ECM 将机油压力值用于康明斯QSK78发动机保护系统。

部件位置

有关部件的详细位置视图，参考《QSK19、QSK45、QSK60 和 QSK78 系列康明斯QSK78发动机 QSK 燃油系统故障判断和排除手册》（公告号 3666113）。

康明斯QSK78发动机大修提示

这不是 CENSE™ 系统错误。

参考康明斯QSK78发动机故障代码维修技术资料查询与解决方法 t05-143 故障诊断树

威尔信p22e2柴油发电机组，威尔信p275he 空气滤清器价格，威尔信p65e，威尔信柴油发电机4000控制屏参，电喷柴油发电机电路维修，电喷柴油发电机油嘴没有电，电喷柴油发动机不好启动有什么，电喷柴油发动机故障，长沙龙工855铲车发动机维修，长沙沃尔沃挖机发动机维修，长沙沃尔沃挖机维修，长沙小松履带式挖掘机维修，长沙小松履带式挖掘机发动机维修

康明斯发动机故障代码144维修技术资料查询与解决方法

康明斯QSK78发动机故障代码维修技术资料查询与解决方法 144

冷却液温度传感器电路图高温故障

概述

康明斯QSK78发动机故障代码	造成故障的原因	产生后果
故障康明斯QSK78发动机故障代码: 144 PID: P110 SPN: 110 FMI: 3 指示灯: 黄色 SRT: QU-144	检测到康明斯QSK78发动机线束的冷却液温度传感器信号触针上电压高于 4.95 VDC。这不是 CENSE™ 系统错误。	可能冒白烟。无康明斯QSK78发动机冷却液温度保护。Centinel™ 系统禁用。

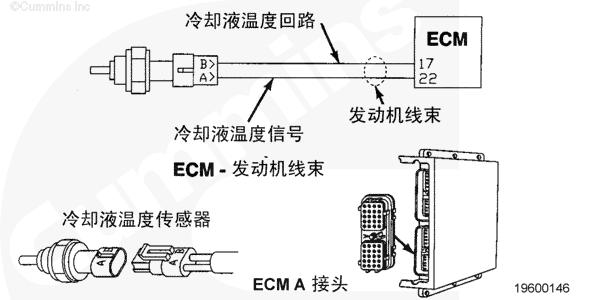

康明斯QSK78发动机冷却液温度传感器电路图

电路图描述

CM500 ECM 将冷却液温度传感器用于监测康明斯QSK78发动机冷却液温度。CM500 ECM 将冷却液温度用于康明斯QSK78发动机保护系统、正时和供油控制。

CM500 ECM 监测触针 22 上的电压。CM500 ECM 预期检测到电压在 0.5 和 4.5 伏之间变化。

如果电压高于 4.95 伏，则 CM500 ECM 将记录康明斯QSK78发动机故障代码维修技术资料查询与解决方法 144。

触针 22 上的电压高于 4.95 伏可能是由信号或回路导线存在开路、电压对信号或回路导线短路或传感器开路故障造成的。

部件位置

有关部件的详细位置视图，参考《QSK19、QSK45、QSK60 和 QSK78 系列康明斯QSK78发动机 QSK 燃油系统故障判断和排除手册》（公告号 3666113）。

康明斯QSK78发动机大修提示

这不是 CENSE™ 系统错误。

参考康明斯QSK78发动机故障代码维修技术资料查询与解决方法 t05-144 故障诊断树

威尔信柴油发电机4000控制屏参，威尔信柴油发电机组的价格，威尔信柴油机启动故障，威尔信动力设备有限公司，柴油发电机中心点不接地,如果零,电喷柴油车不喷油，电喷柴油车不提速的为题，电喷柴油车故障诊断，电喷柴油车没力故障，长沙卡特3126发动机维修，长沙卡特挖掘机维修，长沙卡特挖掘机发动机维修，长沙雷沃装载机fl955e维修，长沙雷沃装载机fl955e发动机维修

康明斯发动机故障代码145维修技术资料查询与解决方法

康明斯QSK78发动机故障代码维修技术资料查询与解决方法 145

冷却液温度传感器电路图低温故障

概述

康明斯QSK78发动机故障代码	造成故障的原因	产生后果
故障康明斯QSK78发动机故障代码: 145 PID: P110 SPN: 110 FMI: 4 指示灯: 黄色 SRT: QU-145	在康明斯QSK78发动机线束的冷却液温度信号触针上检测到的电压低于 0.21 VDC。这不是 CENSE™ 系统错误。	可能冒白烟。无康明斯QSK78发动机冷却液温度保护。Centinel™ 系统禁用。

康明斯QSK78发动机冷却液温度传感器电路图

电路图描述

CM500 ECM 将冷却液温度传感器用于监测康明斯QSK78发动机冷却液温度。CM500 ECM 将冷却液温度用于康明斯QSK78发动机保护系统、正时和供油控制。

CM500 ECM 监测触针 22 上的电压。CM500 ECM 预期检测到电压在 0.21 和 4.95 伏之间变化。

如果电压低于 0.21 伏持续 2 秒以上，则 CM500 ECM 将记录康明斯QSK78发动机故障代码维修技术资料查询与解决方法 145。

触针 22 上的电压低于 0.21 伏可能是由电源导线或回路导线上存在对地短路或传感器内部接地故障造成的。

部件位置

有关部件的详细位置视图，参考《QSK19、QSK45、QSK60 和 QSK78 系列康明斯QSK78发动机 QSK 燃油系统故障判断和排除手册》（公告号 3666113）。

康明斯QSK78发动机大修提示

这不是 CENSE™ 系统错误。

参考康明斯QSK78发动机故障代码维修技术资料查询与解决方法 t05-145 故障诊断树

威尔信发电机dcp-10面板红灯指，威尔信发电机空气滤清器芯sev5，威尔信发电机水循环系统，柴油发电机自带自启动功能是否，柴油电喷发动机更换缸垫后车子，柴油发电机维修费用，柴油发电机有励磁系统吗工作原，柴油发电机有木有励磁系统，长沙雷沃装载机发动机维修，长沙雷沃装载机维修，长沙现代150-7挖机维修，长沙现代150-7挖机发动机维修，长沙现代挖机发动机维修

康明斯发动机故障代码147维修技术资料查询与解决方法

康明斯QSK78发动机故障代码维修技术资料查询与解决方法 147

频率油门信号低

概述

康明斯QSK78发动机故障代码	造成故障的原因	产生后果
故障康明斯QSK78发动机故障代码: 147 PID: P91 SPN: 91 FMI: 8 指示灯: 红色 SRT: QU-147	在 OEM 接口线束的频率油门信号触针上检测到的频率低于 100 Hz。这不是 CENSE™ 系统错误。	与标定相关的功率与转速下降。

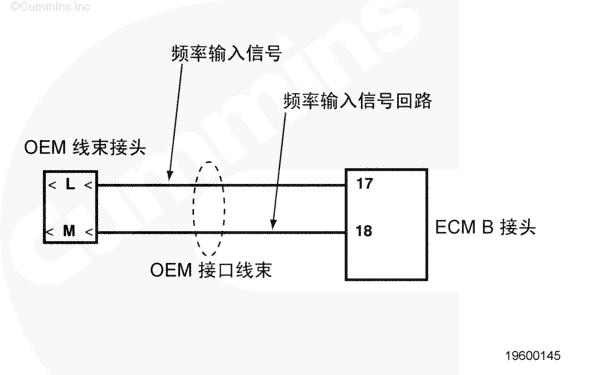

康明斯QSK78发动机油门频率电路图

电路图描述

频率油门通过 OEM 线束与 OEM 接口线束将驾驶员的油门指令提供给 CM500 ECM。CM500 ECM 利用此信号来确定供油指令。

部件位置

油门位置随 OEM 的不同而变化。参考 OEM 手册。

康明斯QSK78发动机大修提示

这不是 CENSE™ 系统错误。

参考康明斯QSK78发动机故障代码维修技术资料查询与解决方法 t05-147 故障诊断树

柴油发电机组组成原动机类型，柴油发电机组lici，perkins2506启动马达，柴油电喷车故障实例，柴油电喷车那些传感器是控制油，柴油电喷电路图，柴油电喷发动机变速箱上那个是，柴油电喷发动机不着车有几种故，柴油电喷发动机电路图，长沙哪里有修进口柴油机的地方，长沙龙工装载机30维修，长沙龙工装载机发动机维修，长沙宝马压路机维修，长沙宝马压路机发动机维修，长沙夏工挖掘机发动机维修

康明斯发动机故障代码148维修技术资料查询与解决方法

康明斯QSK78发动机故障代码维修技术资料查询与解决方法 148

频率油门电路图信号高

概述

康明斯QSK78发动机故障代码	造成故障的原因	产生后果
故障康明斯QSK78发动机故障代码: 148 PID: P91 SPN: 91 FMI: 8 指示灯: 红色 SRT: QU-148	在 OEM 接口线束的频率油门信号触针上检测到的频率高于 1500 Hz。这不是 CENSE™ 系统错误。	与标定相关的功率与转速下降。

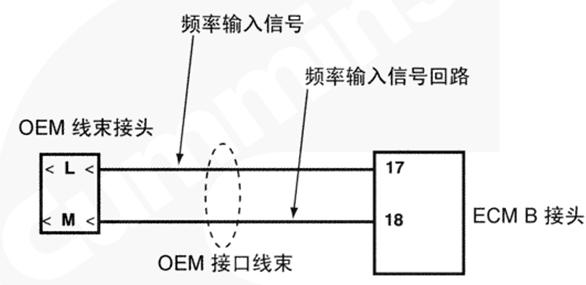

康明斯QSK78发动机油门频率电路图

电路图描述

频率油门通过 OEM 线束与 OEM 接口线束将驾驶员的油门指令提供给 CM500 ECM。CM500 ECM 利用这个信号来确定供油指令。

部件位置

油门位置随 OEM 的不同而变化。参考 OEM 手册。

康明斯QSK78发动机大修提示

这不是 CENSE™ 系统错误。

参考康明斯QSK78发动机故障代码维修技术资料查询与解决方法 t05-148 故障诊断树

perkins4012-46tag 2a简介，perkins403a-11g，perkins柴油机，perkins柴油机4016-61trg1参数，柴油车排气门间隙大发动机温度，柴油电控东风汽车怎么不着火，柴油电控发动机氧传感器，柴油电喷泵上的感应塞叫什么名，柴油电喷车电路维修，柴油电喷车发电机电路，长沙夏工挖掘机维修，长沙彭浦推土机维修，长沙彭浦推土机发动机维修，长沙专门修进口柴油电喷发动机的，长沙大宇斗山挖机维修，长沙大宇斗山挖机发动机维修

康明斯发动机故障代码151维修技术资料查询与解决方法

康明斯QSK78发动机故障代码维修技术资料查询与解决方法 151

冷却液温度高

概述

康明斯QSK78发动机故障代码	造成故障的原因	产生后果
故障康明斯QSK78发动机故障代码: 151 PID: P110 SPN: 110 FMI: 0 指示灯: 康明斯QSK78发动机保护 SRT: QU-151	检测到冷却液温度高。这不是CENSE™ 系统错误。	温度升高超过阈值后，标定设置功率和转速逐渐下降并且康明斯QSK78发动机停机。Centinel™ 系统禁用。

康明斯QSK78发动机冷却液温度传感器电路图

电路图描述

CM500 ECM 将冷却液温度传感器用于监测康明斯QSK78发动机冷却液温度。CM500 ECM 将冷却液温度用于康明斯QSK78发动机保护系统、正时和供油控制。

CM500 ECM 监测触针 22 上的电压。CM500 ECM 预期检测到电压在 0.21 和 4.5 伏之间变化。

如果电压低于 0.21 伏，则 CM500 ECM 将记录康明斯QSK78发动机故障代码维修技术资料查询与解决方法 151。

触针 22 上的电压高于 0.21 伏可能是由于冷却系统故障或工作范围内的传感器故障造成的。

部件位置

有关部件的详细位置视图，参考《QSK19、QSK45、QSK60 和 QSK78 系列康明斯QSK78发动机 QSK 燃油系统故障判断和排除手册》（公告号 3666113）。

康明斯QSK78发动机大修提示

这不是 CENSE™ 系统错误。

参考康明斯QSK78发动机故障代码维修技术资料查询与解决方法 t05-151 故障诊断树

perkins电喷柴油机，perkins发电机在中国有工厂吗，perkins发电机转速传感器坏会停，perkins发动机配件，柴柴油发电机6000屏控制模块说，柴发ats，柴油series发动机e04，柴车电喷故障维修，柴油车电喷原理结构，柴油车忽然臭熄火不能起动是怎，

柴油车环口怎么对，长沙鲁工装载机发动机维修，长沙鲁工装载机维修，长沙斗山挖机维修发动机维修，长沙斗山挖机维修，长沙卡特纯进口挖机维修

康明斯发动机故障代码153维修技术资料查询与解决方法

康明斯QSK78发动机故障代码维修技术资料查询与解决方法 153

左排前进气歧管温度传感器电路图高温故障

概述

康明斯QSK78发动机故障代码	造成故障的原因	产生后果
故障康明斯QSK78发动机故障代码: 153 PID: P105 SPN: 105 FMI: 3 指示灯: 黄色 SRT: QU-153	检测到康明斯QSK78发动机线束 CM500 ECM A 接头的进气歧管温度传感器信号触针上电压高于 4.88 VDC。这不是 CENSE™ 系统错误。	无进气歧管空气温度康明斯QSK78发动机保护。

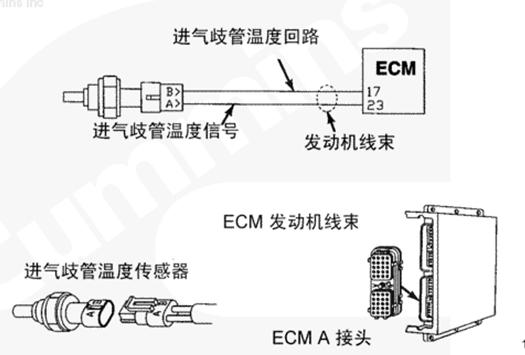

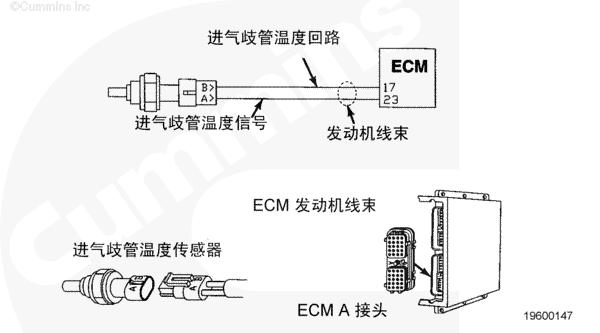

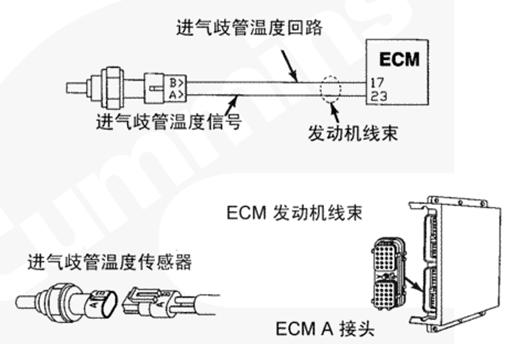

康明斯QSK78发动机左排前进气歧管温度传感器电路图

电路图描述

CM500 ECM 利用进气歧管温度传感器监测中冷器后面进气歧管中的空气温度。CM500 ECM 将进气歧管温度传感器用于康明斯QSK78发动机保护系统、正时和供油控制。

CM500 ECM 监测触针 23 上的电压。CM500 ECM 预期检测到电压在 0.5 和 4.88 伏之间变化。如果电压高于 4.99 伏，则 CM500 ECM 将记录康明斯QSK78发动机故障代码维修技术资料查询与解决方法 153。

触针 23 上的电压高于 4.88 伏可能是由信号或回路导线存在开路、电压对信号或回路导线短路或传感器开路故障造成的。

部件位置

有关部件的详细位置视图，参考《QSK19、QSK45、QSK60 和 QSK78 系列康明斯QSK78发动机 QSK 燃油系统故障判断和排除手册》（公告号 3666113）。

康明斯QSK78发动机大修提示

这不是 CENSE™ 系统错误。

参考康明斯QSK78发动机故障代码维修技术资料查询与解决方法 t05-153 故障诊断树

perkins发动机配件价格，perkins发动机手册，perkins发动机油路，perkins高压油泵，volvo粗滤器，volvo发电机组---8808智能控制，volvo发电机组基础知识，vta28-g6印度柴油机技术参数，wghf7004，wilson发电机，铂金斯发动机怎样调节机油压力，

采油机帮帮响，长沙卡特纯进口挖机发动机维修，长沙维修帕金斯发动机卡特，长沙旋挖钻机维修，长沙旋挖钻机发动机维修，浙江小松履带式挖掘机维修

康明斯发动机故障代码154维修技术资料查询与解决方法

康明斯QSK78发动机故障代码维修技术资料查询与解决方法 154

左排前进气歧管温度传感器电路图低温故障

概述

康明斯QSK78发动机故障代码	造成故障的原因	产生后果
故障康明斯QSK78发动机故障代码: 154 PID: P105 SPN: 105 FMI: 4 指示灯: 黄色 SRT: QU-154	检测到康明斯QSK78发动机线束的进气歧管空气温度传感器信号触针上电压低于 0.08 VDC。这不是 CENSE™ 系统错误。	无进气歧管空气温度康明斯QSK78发动机保护。

康明斯QSK78发动机左排前进气歧管温度传感器电路图

电路图描述

CM500 ECM 监测触针 23 上的电压。CM500 ECM 预期检测到电压在 0.5 和 4.88 伏之间变化。如果电压低于 0.08 伏，则 CM500 ECM 将记录康明斯QSK78发动机故障代码维修技术资料查询与解决方法 154。

触针 23 上的电压低于 0.08 伏可能是由电源导线或回路导线上存在对地短路或传感器内部接地故障造成的。

部件位置

有关部件的详细位置视图，参考《QSK19、QSK45、QSK60 和 QSK78 系列康明斯QSK78发动机 QSK 燃油系统故障判断和排除手册》（公告号 3666113）。

康明斯QSK78发动机大修提示

这不是 CENSE™ 系统错误。

参考康明斯QSK78发动机故障代码维修技术资料查询与解决方法 t05-154 故障诊断树

perkins耗材，perkins机油滤芯，perkins空气滤清器总成，perkins滤芯，prelooil pres低机油压力预，qsb3.9，qsk15发动机，qsk19无高速，qsx78，saa6d170-1发动机，sdmo xs650k价格，sev551n，volvo柴油机冷却系，浙江小松履带式挖掘机发动机维修，浙江山推压路机维修，浙江哪里有修发电机的地方，浙江神钢挖掘机维修，浙江神钢挖掘机发动机维修，浙江卡特挖掘机发动机维修

康明斯发动机故障代码155维修技术资料查询与解决方法

康明斯QSK78发动机故障代码维修技术资料查询与解决方法 155

左排前进气歧管温度高

概述

康明斯QSK78发动机故障代码	造成故障的原因	产生后果
故障康明斯QSK78发动机故障代码: 155 PID: P105 SPN: 105 FMI: 0 指示灯: 康明斯QSK78发动机保护 SRT: QU-155	检测到进气歧管温度高。这不是CENSE™ 系统错误。	温度升高超过阈值后，标定设置功率和转速逐渐下降并且康明斯QSK78发动机停机。

康明斯QSK78发动机左排前进气歧管温度传感器电路图

电路图描述

CM500 ECM 监测触针 23 上的电压。CM500 ECM 预期检测到电压在 0.5 和 4.88 伏之间变化。如果电压低于 0.5 伏，则 CM500 ECM 将记录康明斯QSK78发动机故障代码维修技术资料查询与解决方法 155。

触针 23 上的电压高于 0.5 伏可能是由于冷却系统故障或工作范围内的传感器故障造成的。

部件位置

有关部件的详细位置视图，参考《QSK19、QSK45、QSK60 和 QSK78 系列康明斯QSK78发动机 QSK 燃油系统故障判断和排除手册》（公告号 3666113）。

康明斯QSK78发动机大修提示

这不是 CENSE™ 系统错误。

参考康明斯QSK78发动机故障代码维修技术资料查询与解决方法 t05-155 故障诊断树

perkins燃油泵提前装置结构，qsk23转速传感器，qsk38-g5，qsk45柴油机，柴油发电机的维修原理图，柴油发电机电控原理，柴油发电机控制器，柴油发电机控制系统，柴油发电机拉缸，柴油发电机励磁，柴油发电机是励磁的吗，浙江卡特挖掘机维修，浙江成都神钢挖掘机维修，浙江成都神钢挖掘机发动机维修，浙江康明斯发动机专业维修，浙江康明斯发动机维修中心，浙江雷沃挖掘机维修，浙江雷沃挖掘机发动机维修

康明斯发动机故障代码156维修技术资料查询与解决方法

康明斯QSK78发动机故障代码维修技术资料查询与解决方法 156

左排后进气歧管温度传感器电路图高温故障

概述

康明斯QSK78发动机故障代码	造成故障的原因	产生后果
故障康明斯QSK78发动机故障代码: 156 PID: 无 SPN: 1132 FMI: 3 指示灯: 黄色 SRT: CE-156	主线束 ECM A 接头的左排后进气歧管温度传感器电路图信号触针上检测到电压高。	康明斯QSK78发动机故障代码维修技术资料查询与解决方法 158 被停用。

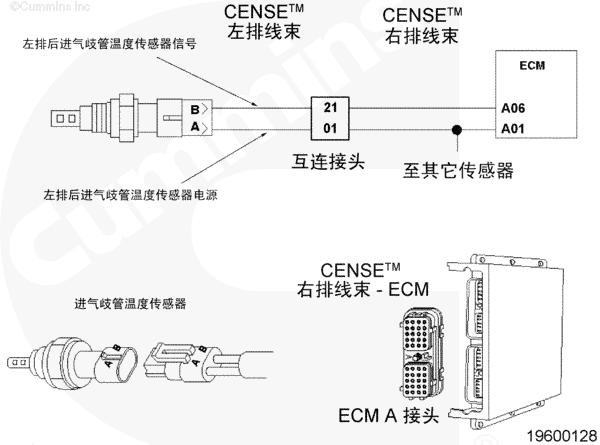

左排后进气歧管温度传感器电路图

电路图描述

左排后进气歧管温度传感器电路图向 CENSE™ ECM 提供左排后进气歧管空气温度信号。

部件位置

有关部件的详细位置视图，请参考第 E 节。

康明斯QSK78发动机大修提示

传感器的电阻值随温度变化。如果传感器正常工作，观察的读数应与下表数据相符。

温度	温度	电阻
(°C)	（°F）	（欧姆）
0	32	30k 至 36k
25	77	9k 至 11k
50	122	3k 至 4k
75	167	1350 至 1500
100	212	600 至 675

该电路图可能的故障模式有：

传感器电源电路图对蓄电池短路

传感器信号电路图对蓄电池短路

传感器信号电路图对传感器电源短路

ECM 电路图故障

温度传感器故障

参考康明斯QSK78发动机故障代码维修技术资料查询与解决方法 t05-156 故障诊断树

qsk45用什么供油泵，smartcraft 维修，smartcraft 修理，tag2a turbocharger，temp在发电机上是什么意思，柴油发电机自启动电路图，柴油发电机avr控制板故障判断，柴油发电机ecu是什么啊，柴油发电机保养，柴油发电机常规保养，柴油发电机的节温器的作用，浙江龙工装载机30维修，浙江龙工装载机30发动机维修，浙江20装载机发动机维修，浙江20装载机维修，浙江徐工装载机发动机维修

康明斯发动机故障代码157维修技术资料查询与解决方法

康明斯QSK78发动机故障代码维修技术资料查询与解决方法 157

左排后进气歧管温度传感器电路图低温故障

概述

康明斯QSK78发动机故障代码	造成故障的原因	产生后果
故障康明斯QSK78发动机故障代码: 157 PID: SPN: 1132 FMI: 4 指示灯: 黄色 SRT: CE-157	检测到 CENSE™ 线束 ECM A 接头的左排后进气歧管温度传感器电路图信号触针上电压低。	康明斯QSK78发动机故障代码维修技术资料查询与解决方法 158 被停用。

康明斯QSK78发动机左排后进气歧管温度传感器电路图

电路图描述

左排后进气歧管温度传感器电路图向 CENSE™ ECM 提供左排后进气歧管空气温度信号。

部件位置

有关部件的详细位置视图，请参考第 E 节。

康明斯QSK78发动机大修提示

传感器的电阻值随温度变化。如果传感器正常工作，观察的读数应与下表数据相符。

温度	温度	电阻
(°C)	（°F）	（欧姆）
0	32	30k 至 36k
25	77	9k 至 11k
50	122	3k 至 4k
75	167	1350 至 1500
100	212	600 至 675

该电路图可能的故障模式有：

传感器电源电路图对蓄电池短路

传感器信号电路图对蓄电池短路

传感器信号电路图对传感器电源短路

ECM 电路图故障

温度传感器故障

参考康明斯QSK78发动机故障代码维修技术资料查询与解决方法 t05-157 故障诊断树

tsc1发动机，wye 发电机，阿特拉斯qas40发电机皮带，爱科发电机组备件，奥林匹亚发电机生产厂家，柴油电喷原理与维修，柴油定速调速器技术知识，柴油发电机机油消耗比例，柴油发电机，柴油发电机电动油门控制原理，柴油发电机提速不起，浙江徐工装载机维修，浙江专修柴油发动机的，浙江帕金斯发动机维修，浙江进口挖机发动机维修，浙江进口挖机维修，浙江沃尔沃挖掘发动机维修，浙江沃尔沃挖掘维修

康明斯发动机故障代码158维修技术资料查询与解决方法

康明斯QSK78发动机故障代码维修技术资料查询与解决方法 158

左排后进气歧管温度高

概述

康明斯QSK78发动机故障代码	造成故障的原因	产生后果
故障康明斯QSK78发动机故障代码: 158 PID: 无 SPN: 1132 FMI: 0 指示灯: 康明斯QSK78发动机保护 SRT: CE-158	左排中间进气歧管温度高于正常工作范围。	无解决办法。

康明斯QSK78发动机左排后进气歧管温度传感器电路图

电路图描述

左排后进气歧管温度传感器电路图向 CENSE™ 康明斯QSK78电子控制模块 (ECM) 提供左排后进气歧管温度信号。

部件位置

有关部件的详细位置视图，请参考第 E 节。

参考康明斯QSK78发动机故障代码维修技术资料查询与解决方法 t05-158 故障诊断树

奥南发电机配件，爆压高排温低原因，北京叉车配件帕金斯，北京道依茨维修柴油机发电机，柴油电喷故障判断，柴油电喷回油管怎么看，柴油电喷水温感应塞工作原理，柴油电喷维修，柴油电喷无力故障，柴油电喷仪表上显电池电压过低，浙江装载机维修，浙江装载机发动机维修，浙江徐工吊车修理，浙江徐工吊车发动机修理，浙江宝马格压路机发动机维修，浙江宝马格bw226压路机维修，浙江进口帕金斯发动机总成维修

康明斯发动机故障代码159维修技术资料查询与解决方法

康明斯QSK78发动机故障代码维修技术资料查询与解决方法 159

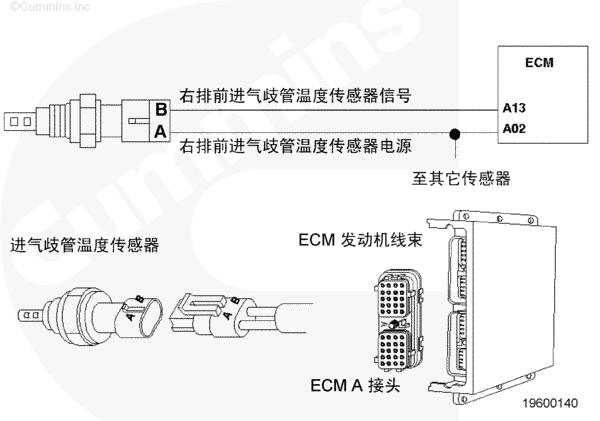

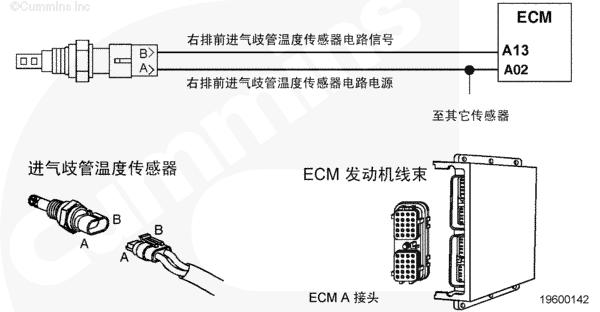

右排前进气歧管温度传感器电路图高温故障

概述

康明斯QSK78发动机故障代码	造成故障的原因	产生后果
故障康明斯QSK78发动机故障代码: 159 PID: 无 SPN: 1133 FMI: 3 指示灯: 黄色 SRT: CE-159	主线束 ECM A 接头的右排前进气歧管温度传感器电路图信号触针上检测到电压高。	康明斯QSK78发动机故障代码维修技术资料查询与解决方法 162 被停用。

康明斯QSK78发动机右排前进气歧管温度传感器电路图

电路图描述

右排前进气歧管温度传感器电路图向 CENSE™ ECM 提供右排前进气歧管空气温度信号。

部件位置

有关部件的详细位置视图，请参考第 E 节。

康明斯QSK78发动机大修提示

传感器的电阻值随温度变化。如果传感器正常工作，观察的读数应与下表数据相符。

温度	温度	电阻
(°C)	（°F）	（欧姆）
0	32	30k 至 36k
25	77	9k 至 11k
50	122	3k 至 4k
75	167	1350 至 1500
100	212	600 至 675

该电路图可能的故障模式有：

传感器电源电路图对蓄电池短路

传感器信号电路图对蓄电池短路

传感器信号电路图对传感器电源短路

CENSE™ ECM 电路图故障

温度传感器故障

参考康明斯QSK78发动机故障代码维修技术资料查询与解决方法 t05-159 故障诊断树

北京康明斯机油，北京珀金斯发动机配件，北仑电机修理，备用发电机组证明，260马力康明斯油泵，2674a842，2848a129，3097153，336kw康明斯发动机的启动马达，柴油电喷工作原理，浙江龙工855铲车维修，浙江龙工855铲车发动机维修，浙江沃尔沃挖机发动机维修，浙江沃尔沃挖机维修，浙江小松履带式挖掘机维修，浙江小松履带式挖掘机发动机维修

康明斯发动机故障代码161维修技术资料查询与解决方法

康明斯QSK78发动机故障代码维修技术资料查询与解决方法 161

右排前进气歧管温度传感器电路图低温故障

概述

康明斯QSK78发动机故障代码	造成故障的原因	产生后果
故障康明斯QSK78发动机故障代码: 161 PID: SPN: 1133 FMI: 4 指示灯: 黄色 SRT: CE-161	检测到 CENSE™ 右排线束 ECM A 接头的右排前进气歧管温度传感器电路图上电压低。	康明斯QSK78发动机故障代码维修技术资料查询与解决方法 162 被停用。

康明斯QSK78发动机右排前进气歧管温度传感器电路图

电路图描述

右排前进气歧管温度传感器电路图向 CENSE™ 康明斯QSK78电子控制模块 (ECM) 提供右排前进气歧管温度信号。

部件位置

有关部件的详细位置视图，请参考第 E 节。

康明斯QSK78发动机大修提示

传感器的电阻值随温度变化。如果传感器正常工作，观察的读数应与下表数据相符。

温度	温度	电阻
(°C)	（°F）	（欧姆）
0	32	30k 至 36k
25	77	9k 至 11k
50	122	3k 至 4k
75	167	1350 至 1500
100	212	600 至 675

该电路图可能的故障模式有：

传感器电源电路图对蓄电池短路

传感器信号电路图对蓄电池短路

传感器信号电路图对传感器电源短路

CENSE™ ECM 电路图故障

温度传感器故障

参考康明斯QSK78发动机故障代码维修技术资料查询与解决方法 t05-161 故障诊断树

奔驰电子控制技术应用，奔驰发动机电控系统型号，便携式数码发电机，变速器控制模块影响，1千千瓦三菱发电机，24v发电机控制器，2506/1500perkins发动机，2506a-e15tag1参数，2506a-e15tag1技术参数，浙江卡特3126发动机维修，浙江卡特挖掘机维修，浙江卡特挖掘机发动机维修，浙江雷沃装载机fl955e维修，浙江雷沃装载机fl955e发动机维修，浙江雷沃装载机发动机维修

康明斯发动机故障代码162维修技术资料查询与解决方法

康明斯QSK78发动机故障代码维修技术资料查询与解决方法 162

右排后进气歧管温度高

概述

康明斯QSK78发动机故障代码	造成故障的原因	产生后果
故障康明斯QSK78发动机故障代码: 162 PID: 无 SPN: 1133 FMI: 0 指示灯: 康明斯QSK78发动机保护 SRT: CE-162	右排前进气歧管温度高于正常工作范围。	无解决办法。

康明斯QSK78发动机右排前进气歧管温度传感器电路图

电路图描述

右排前进气歧管温度传感器电路图向 CENSE™ 康明斯QSK78电子控制模块 (ECM) 提供右排前进气歧管温度信号。

部件位置

有关部件的详细位置视图，请参考第 E 节。

参考康明斯QSK78发动机故障代码维修技术资料查询与解决方法 t05-162 故障诊断树

并网电路图，伯琼斯发动机配件，铂金斯，铂金斯4102发动机附件发电机，1104 c – 44 t，1104d-44t 发动机，1106a，1306c-e87tag4，1306c-e87tag4压缩比，135016340，135016350，135016350滤芯，浙江雷沃装载机维修，浙江现代150-7挖机维修，浙江现代150-7挖机发动机维修，浙江现代挖机发动机维修，浙江哪里有修进口柴油机的地方，浙江龙工装载机30维修

康明斯发动机故障代码163维修技术资料查询与解决方法

康明斯QSK78发动机故障代码维修技术资料查询与解决方法 163

右排后进气歧管温度传感器电路图高温故障

概述

康明斯QSK78发动机故障代码	造成故障的原因	产生后果
故障康明斯QSK78发动机故障代码: 163 PID: 无 SPN: 无 FMI: 3 指示灯: 黄色 SRT: CE-163	主线束 ECM A 接头的右排后进气歧管温度传感器电路图信号触针上检测到电压高。	康明斯QSK78发动机故障代码维修技术资料查询与解决方法 165 被停用。

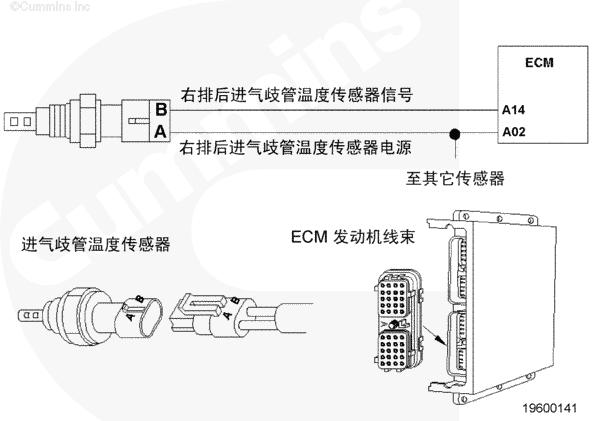

康明斯QSK78发动机右排后进气歧管温度传感器电路图

电路图描述

右排后进气歧管温度传感器电路图向 CENSE™ ECM 提供右排后进气歧管空气温度信号。

部件位置

有关部件的详细位置视图，请参考第 E 节。

康明斯QSK78发动机大修提示

传感器的电阻值随温度变化。如果传感器正常工作，观察的读数应与下表数据相符。

温度	温度	电阻
(°C)	（°F）	（欧姆）
0	32	30k 至 36k
25	77	9k 至 11k
50	122	3k 至 4k
75	167	1350 至 1500
100	212	600 至 675

该电路图可能的故障模式有：

传感器电源电路图对蓄电池短路

传感器信号电路图对蓄电池短路

传感器信号电路图对传感器电源短路

CENSE™ ECM 电路图故障

温度传感器故障

参考康明斯QSK78发动机故障代码维修技术资料查询与解决方法 t05-163 故障诊断树

铂金斯发电机组维修，uprk0005，ups和柴发同时供给一个电箱怎样，volvo d9a柴油发动机修理手册，ll3014b发电机，m11柴油机维修宁波发电机6320发火一至几缸？，04年徐州卡特发动机高温，1103a-33g压缩比，浙江龙工装载机发动机维修，浙江宝马压路机维修，浙江宝马压路机发动机维修，浙江夏工挖掘机发动机维修，浙江夏工挖掘机维修，浙江彭浦推土机维修，浙江彭浦推土机发动机维修，浙江专门修进口柴油电喷发动机的

康明斯发动机故障代码164维修技术资料查询与解决方法

康明斯QSK78发动机故障代码维修技术资料查询与解决方法 164

右排后进气歧管温度传感器电路图低温故障

概述

康明斯QSK78发动机故障代码	造成故障的原因	产生后果
故障康明斯QSK78发动机故障代码: 164 PID: 无 SPN: 无 FMI: 4 指示灯: 黄色 SRT: CE-164	检测到 CENSE™ 右排线束 ECM A 接头的右排后进气歧管温度传感器电路图上电压低。	康明斯QSK78发动机故障代码维修技术资料查询与解决方法 165 被停用。

康明斯QSK78发动机右排后进气歧管温度传感器电路图

电路图描述

右排后进气歧管温度传感器电路图向 CENSE™ 康明斯QSK78电子控制模块 (ECM) 提供右排后进气歧管温度信号。

部件位置

有关部件的详细位置视图，请参考第 E 节。

康明斯QSK78发动机大修提示

传感器的电阻值随温度变化。如果传感器正常工作，观察的读数应与下表数据相符。

温度	温度	电阻
(°C)	（°F）	（欧姆）
0	32	30k 至 36k
25	77	9k 至 11k
50	122	3k 至 4k
75	167	1350 至 1500
100	212	600 至 675

该电路图可能的故障模式有：

传感器电源电路图对蓄电池短路

传感器信号电路图对蓄电池短路

传感器信号电路图对传感器电源短路

CENSE™ ECM 电路图故障

温度传感器故障

参考康明斯QSK78发动机故障代码维修技术资料查询与解决方法 t05-164 故障诊断树

volvo tad柴油机维修，volvo 柴油机 ecu，volvo 船发动机，volvo 发电机 ecu维修，volvo1631柴油机idmt故障卸载，krp1715，

ktaa19-g8 柴油滤芯国产代换号，ktta50-c发动机机油压力，ll2014h利莱森玛，浙江大宇斗山挖机维修，浙江大宇斗山挖机发动机维修，浙江鲁工装载机发动机维修，浙江鲁工装载机维修，浙江斗山挖机维修发动机维修，浙江斗山挖机维修，浙江卡特纯进口挖机维修

康明斯发动机故障代码165维修技术资料查询与解决方法

康明斯QSK78发动机故障代码维修技术资料查询与解决方法 165

右排后进气歧管温度高

概述

康明斯QSK78发动机故障代码	造成故障的原因	产生后果
故障康明斯QSK78发动机故障代码: 165 PID: 无 SPN: 1133 FMI: 0 指示灯: 康明斯QSK78发动机保护 SRT: CE-165	右排后进气歧管温度高于正常工作范围。	无解决办法。

康明斯QSK78发动机右排后进气歧管温度传感器电路图

电路图描述

右排后进气歧管温度传感器电路图向 CENSE™ 康明斯QSK78电子控制模块 (ECM) 提供右排后进气歧管温度信号。

部件位置

有关部件的详细位置视图，请参考第 E 节。

参考康明斯QSK78发动机故障代码维修技术资料查询与解决方法 t05-165 故障诊断树

volvo1631柴油机故障符号idmt，volvo柴油发电机baojingtingji，volvo柴油发动机常见故障分析，volvo柴油发动机售后服务，k?50发动机，k38,k50,qsk38和qsk50操作和维，k38调气门，k38发动机正时，浙江卡特纯进口挖机发动机维修，浙江维修帕金斯发动机卡特，浙江旋挖钻机维修，浙江旋挖钻机发动机维修，宁波小松履带式挖掘机维修，宁波小松履带式挖掘机发动机维修

康明斯发动机故障代码212维修技术资料查询与解决方法

康明斯QSK78发动机故障代码维修技术资料查询与解决方法 212

机油温度传感器电路图高温故障

概述

康明斯QSK78发动机故障代码	造成故障的原因	产生后果
故障康明斯QSK78发动机故障代码: 212 PID: P175 SPN: 175 FMI: 3 指示灯: 黄色 SRT: CE-212	在主线束 A ECM 接头的机油温度传感器电路图信号触针上检测到电压高。	康明斯QSK78发动机故障代码维修技术资料查询与解决方法 214 被停用。

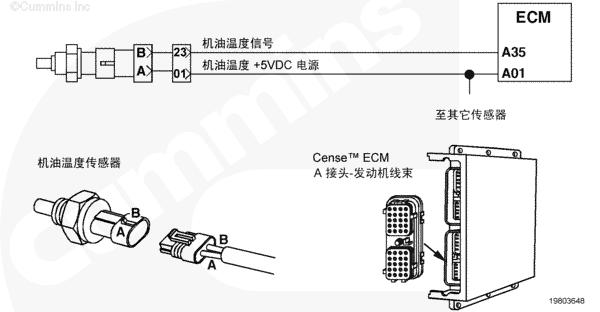

康明斯QSK78发动机机油温度传感器电路图

电路图描述

机油温度传感器电路图向 CENSE™ ECM 提供机油温度信号。机油温度传感器的电阻随温度而变化。CENSE™ ECM 通过监测与机油温度传感器串连的内部电阻器两端的电压检测机油温度传感器电阻的变化。内部电阻器两端电压的变化被转换成温度的变化。

部件位置

有关部件的详细位置视图，请参考第 E 节。

康明斯QSK78发动机大修提示

传感器的电阻值随温度变化。如果传感器正常工作，观察的读数应与下表数据相符。

温度	温度	电阻
(°C)	（°F）	（欧姆）
0	32	30k 至 36k
25	77	9k 至 11k
50	122	3k 至 4k
75	167	1350 至 1500
100	212	600 至 675

该电路图可能的故障模式有：

传感器电源电路图对蓄电池短路

传感器信号电路图对蓄电池短路

传感器信号电路图对传感器电源短路

温度传感器故障

CENSE™ ECM 电路图故障

参考康明斯QSK78发动机故障代码维修技术资料查询与解决方法 t05-212 故障诊断树

volvo柴油发动机维修培训，volvo柴油机电气图，康明斯柴油发电机缸套水加热器，康明斯柴油发电机故障排出，gep30-1，inpower康明斯通信连接头，insite8，isf电路图，j1939电喷机，宁波山推压路机维修，宁波哪里有修发电机的地方，宁波神钢挖掘机维修，宁波神钢挖掘机发动机维修，宁波卡特挖掘机发动机维修，宁波卡特挖掘机维修

康明斯发动机故障代码213维修技术资料查询与解决方法

康明斯QSK78发动机故障代码维修技术资料查询与解决方法 213

机油温度传感器电路图低温故障

概述

康明斯QSK78发动机故障代码	造成故障的原因	产生后果
故障康明斯QSK78发动机故障代码: 213 PID: P175 SPN: 175 FMI: 4 指示灯: 黄色 SRT: CE-213	检测到 CENSE™ 线束 A ECM 接头的机油温度传感器电路图信号触针上电压低。	康明斯QSK78发动机故障代码维修技术资料查询与解决方法 214 被停用。

康明斯QSK78发动机机油温度传感器电路图

电路图描述

部件位置

有关部件的详细位置视图，请参考第 E 节。

康明斯QSK78发动机大修提示

传感器的电阻值随温度变化。如果传感器正常工作，观察的读数应与下表数据相符。

温度	温度	电阻
(°C)	（°F）	（欧姆）
0	32	30k 至 36k
25	77	9k 至 11k
50	122	3k 至 4k
75	167	1350 至 1500
100	212	600 至 675

该电路图可能的故障模式有：

传感器电源电路图对地短路

传感器信号电路图对地短路

传感器电源电路图开路

传感器信号电路图开路

机油温度传感器故障

CENSE™ ECM 电路图故障

参考康明斯QSK78发动机故障代码维修技术资料查询与解决方法 t05-213 故障诊断树

康明斯柴油发电机怎样调油咀，康明斯柴油发电机转速调整电位，康明斯柴油发电机组ecu控制模块，康明斯柴油发动机故障码，engga发电机维修电话，fleetguard 冷却剂，g3516h，g6190zld燃油泵，宁波成都神钢挖掘机维修，宁波成都神钢挖掘机发动机维修，宁波康明斯发动机专业维修，宁波康明斯发动机维修中心，宁波雷沃挖掘机维修，宁波雷沃挖掘机发动机维修，宁波龙工装载机30维修，宁波龙工装载机30发动机维修

康明斯发动机故障代码214维修技术资料查询与解决方法

康明斯QSK78发动机故障代码维修技术资料查询与解决方法 214

机油温度高

概述

康明斯QSK78发动机故障代码	造成故障的原因	产生后果
故障康明斯QSK78发动机故障代码: 214 PID: P175 SPN: 175 FMI: 0 指示灯: 康明斯QSK78发动机保护 SRT: CE-214	机油温度高于正常工作范围。	无解决办法。

康明斯QSK78发动机机油温度传感器电路图

电路图描述

部件位置

有关部件的详细位置视图，请参考第 E 节。

参考康明斯QSK78发动机故障代码维修技术资料查询与解决方法 t05-214 故障诊断树

康明斯柴油发动机kta系列发动机，康明斯柴油发动机常见故障分析，劳斯莱斯发电机空气滤清器，宁波风扇离合器，宁波机组，ecu与ecm有什么区别，eim630-466，engga发电机，engga发电机配件，宁波20装载机发动机维修，宁波20装载机维修，宁波徐工装载机发动机维修，宁波徐工装载机维修，宁波专修柴油发动机的，宁波帕金斯发动机维修，宁波进口挖机发动机维修，宁波进口挖机维修

康明斯发动机故障代码219维修技术资料查询与解决方法

康明斯QSK78发动机故障代码维修技术资料查询与解决方法 219

远程机油油位低

概述

康明斯QSK78发动机故障代码	造成故障的原因	产生后果
故障康明斯QSK78发动机故障代码: 219 PID: P17 SPN: 1380 FMI: 1 指示灯: 康明斯QSK78发动机保护 SRT: QU-219	检测到 Centinel™ 系统的远程机油箱中机油油位偏低。这不是 CENSE™ 系统错误。	Centinel™ 系统禁用。

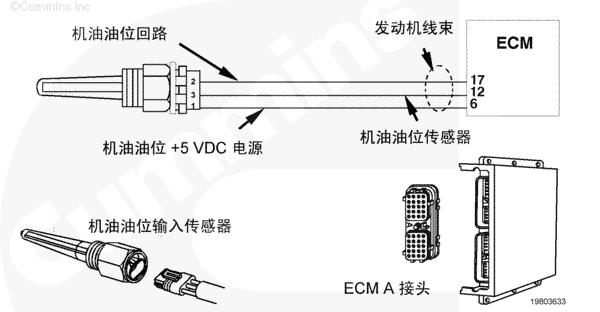

康明斯QSK78发动机补充油箱低机油油位传感器

电路图描述

补充油箱低机油油位传感器监测补充油箱的机油油位，在机油降至规定油位以下时向 CM500 ECM 发送报告。

部件位置

有关部件的详细位置视图，参考《QSK19、QSK45、QSK60 和 QSK78 系列康明斯QSK78发动机 QSK 燃油系统故障判断和排除手册》（公告号 3666113）。

康明斯QSK78发动机大修提示

这不是 CENSE™ 系统错误。

参考康明斯QSK78发动机故障代码维修技术资料查询与解决方法 t05-219 故障诊断树

宁波进口发电机出租，宁波卡特彼勒销售，宁波卡特沃尔沃柴油机维修，宁波康明斯售后，宁波汽柴油机齿轮，ecu和ecm区别，ecu和ecm有什么区别，ecu和启动马达，ecu与ecm，宁波沃尔沃挖掘发动机维修，宁波沃尔沃挖掘维修，宁波装载机维修，宁波装载机发动机维修，宁波徐工吊车修理，宁波徐工吊车发动机修理，宁波宝马格压路机发动机维修，宁波宝马格bw226压路机维修

康明斯发动机故障代码221维修技术资料查询与解决方法

康明斯QSK78发动机故障代码维修技术资料查询与解决方法 221

大气压力传感器电路图高压故障

概述

康明斯QSK78发动机故障代码	造成故障的原因	产生后果
故障康明斯QSK78发动机故障代码: 221 PID: P108 SPN: 108 FMI: 3 指示灯: 黄色 SRT: QU-221	检测到康明斯QSK78发动机线束的大气压力信号触针上电压高于 4.78 VDC。这不是CENSE™ 系统错误。	CM500 ECM 没有采取措施。

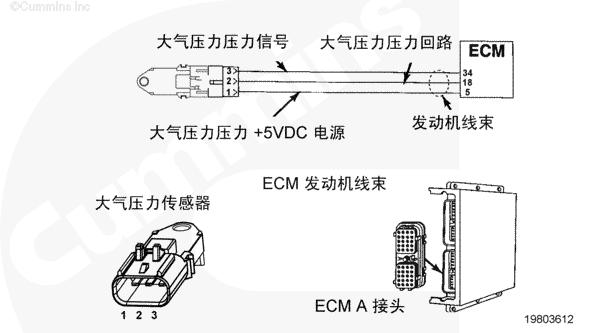

康明斯QSK78发动机大气压力传感器电路图

电路图描述

大气压力传感器通过康明斯QSK78发动机线束向 CM500 ECM 提供大气压力信号。CM500 ECM 利用大气压力传感器根据海拔调节供油。

部件位置

有关部件的详细位置视图，参考《QSK19、QSK45、QSK60 和 QSK78 系列康明斯QSK78发动机 QSK 燃油系统故障判断和排除手册》（公告号 3666113）。

康明斯QSK78发动机大修提示

这不是 CENSE™ 系统错误。

参考康明斯QSK78发动机故障代码维修技术资料查询与解决方法 t05-221 故障诊断树

宁波进口帕金斯发动机总成维修，宁波龙工855铲车维修，宁波龙工855铲车发动机维修，宁波沃尔沃挖机发动机维修，宁波沃尔沃挖机维修，宁波小松履带式挖掘机维修，宁波小松履带式挖掘机发动机维修，宁波卡特3126发动机维修，宁波卡特挖掘机维修，宁波卡特挖掘机发动机维修，宁波雷沃装载机fl955e维修，宁波雷沃装载机fl955e发动机维修，宁波雷沃装载机发动机维修

康明斯发动机故障代码222维修技术资料查询与解决方法

康明斯QSK78发动机故障代码维修技术资料查询与解决方法 222

大气压力传感器电路图低压故障

概述

康明斯QSK78发动机故障代码	造成故障的原因	产生后果
故障康明斯QSK78发动机故障代码: 222 PID: P108 SPN: 108 FMI: 4 指示灯: 黄色 SRT: QU-222	检测到康明斯QSK78发动机线束的大气压力信号触针上电压低于 0.20 VDC。这不是CENSE™ 系统错误。	CM500 ECM 没有采取措施。

康明斯QSK78发动机大气压力传感器电路图

电路图描述

大气压力传感器通过康明斯QSK78发动机线束向 CM500 ECM 提供大气压力信号。CM500 ECM 利用大气压力传感器根据海拔调节供油。

部件位置

有关部件的详细位置视图，参考《QSK19、QSK45、QSK60 和 QSK78 系列康明斯QSK78发动机 QSK 燃油系统故障判断和排除手册》（公告号 3666113）。

康明斯QSK78发动机大修提示

这不是 CENSE™ 系统错误。

参考康明斯QSK78发动机故障代码维修技术资料查询与解决方法 t05-222 故障诊断树

帕金斯3000系列发电机配件，帕金斯td820增压起多少钱，帕金斯发动机柴油泵，帕金斯发动机电控单体泵价格，3638361，

3680542，4012柴油机，4016-61trg3 electropak，4016tag，4016trg3，403d-15，ecm发动机控制模块是什么，宁波雷沃装载机维修，宁波现代150-7挖机维修，宁波现代150-7挖机发动机维修，宁波现代挖机发动机维修，宁波哪里有修进口柴油机的地方，宁波龙工装载机30维修

康明斯发动机故障代码223维修技术资料查询与解决方法

康明斯QSK78发动机故障代码维修技术资料查询与解决方法 223

CORS 燃烧电磁阀 - 部件低压短路

概述

康明斯QSK78发动机故障代码	造成故障的原因	产生后果
故障康明斯QSK78发动机故障代码: 223 PID: S85 SPN: 1265 FMI: 4 指示灯: 黄色 SRT: QU-223	Centinel™ 燃烧电磁阀电路图开路或短路。检测到 OEM 接口线束的 Centinel™ 燃烧电磁阀电源触针上电压低于 18.0 VDC，或者电磁阀电阻下降到 80 欧姆以下。这不是 CENSE™ 系统错误。	CM500 ECM 没有采取措施。

康明斯QSK78发动机燃烧电磁阀电路图

电路图描述

燃烧电磁阀控制燃烧循环中进入机油控制阀的机油流量。

部件位置

有关部件的详细位置视图，参考《QSK19、QSK45、QSK60 和 QSK78 系列康明斯QSK78发动机 QSK 燃油系统故障判断和排除手册》（公告号 3666113）。

康明斯QSK78发动机大修提示

这不是 CENSE™ 系统错误。

参考康明斯QSK78发动机故障代码维修技术资料查询与解决方法 t05-223 故障诊断树

帕金斯发动机风扇，帕金斯发动机呼市配件，帕金斯发动机配件系统，帕金斯发动机售后服务热线，四缸机子怎么调气门，凸轮轴，威尔信12v eim sr(630-465)，威尔信2001控制屏资料，宁波龙工装载机发动机维修，宁波宝马压路机维修，宁波宝马压路机发动机维修，宁波夏工挖掘机发动机维修

康明斯发动机故障代码225维修技术资料查询与解决方法

康明斯QSK78发动机故障代码维修技术资料查询与解决方法 225

CORS 补充阀 - 部件低压短路

概述

康明斯QSK78发动机故障代码	造成故障的原因	产生后果
故障康明斯QSK78发动机故障代码: 225 PID: S85 SPN: 1266 FMI: 4 指示灯: 黄色 SRT: QU-225	Centinel™ 燃烧电磁阀电路图开路或短路。检测到 OEM 接口线束的 Centinel™ 燃烧电磁阀电源触针上电压低于 18.0 VDC，或者电磁阀电阻下降到 80 欧姆以下。这不是 CENSE™ 系统错误。	CM500 ECM 断开 Centinel™ 补充阀的电源电压并停用 Centinel™ 系统。

康明斯QSK78发动机补充电磁阀

电路图描述

补充电磁阀控制补充燃烧循环中进入机油控制阀的机油流量。

部件位置

有关部件的详细位置视图，参考《QSK19、QSK45、QSK60 和 QSK78 系列康明斯QSK78发动机 QSK 燃油系统故障判断和排除手册》（公告号 3666113）。

康明斯QSK78发动机大修提示

这不是 CENSE™ 系统错误。

帕金斯发动机油泵，帕金斯机油滤清器，帕金斯滤清器，珀金斯四缸气门怎么调，珀金斯油嘴，四缸发动机调气门，四缸发动机国四电喷柴油发电机，四缸机16汽门调解法，宁波夏工挖掘机维修，宁波彭浦推土机维修，宁波彭浦推土机发动机维修，宁波专门修进口柴油电喷发动机的，宁波大宇斗山挖机维修

康明斯QSK78发动机故障代码231维修技术资料查询与解决方法

康明斯QSK78发动机故障代码维修技术资料查询与解决方法 231

冷却液压力传感器电路图高压故障

概述

康明斯QSK78发动机故障代码	造成故障的原因	产生后果
故障康明斯QSK78发动机故障代码: 231 PID: P109 SPN: 109 FMI: 3 指示灯: 黄色 SRT: QU-231	检测到康明斯QSK78发动机线束的冷却液压力传感器信号触针上电压高于 4.72 VDC。这不是 CENSE™ 系统错误。	无冷却液压力的康明斯QSK78发动机保护。

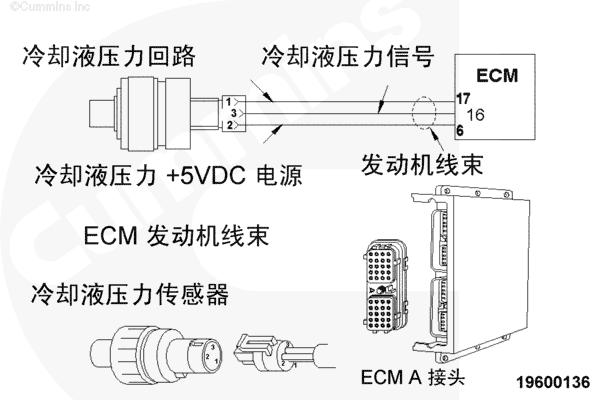

康明斯QSK78发动机冷却液压力传感器电路图

电路图描述

冷却液压力传感器监测冷却液压力并通过康明斯QSK78发动机线束的冷却液压力传感器信号触针将信息传送至 CM500 ECM。

CM500 ECM 监测冷却液压力传感器信号触针上的电压，预计在康明斯QSK78发动机正常运转过程中电压应在 0.5 到 4.5 伏之间变化。

冷却液压力传感器信号触针上的电压高于 4.72 伏将引发康明斯QSK78发动机故障代码维修技术资料查询与解决方法 231，这可能是由电源导线、信号导线或回路导线存在短路、回路导线存在开路或传感器故障造成的。

部件位置

有关部件的详细位置视图，参考《QSK19、QSK45、QSK60 和 QSK78 系列康明斯QSK78发动机 QSK 燃油系统故障判断和排除手册》（公告号 3666113）。

康明斯QSK78发动机大修提示

这不是 CENSE™ 系统错误。

汽车柴油发动机与发电机的柴油，汽车发动机排气出口温度，汽车各缸排气温度不一样是什么，汽车排气温度过低，斯坦福发电机绕组图，四缸柴油机发动机连杆螺栓上多康明斯kta38缸体价格，康明斯ktaa19，g6a发动机无力冒，康明斯k系列质量，宁波大宇斗山挖机发动机维修，宁波鲁工装载机发动机维修，宁波鲁工装载机维修，宁波斗山挖机维修发动机维修，宁波斗山挖机维修，宁波卡特纯进口挖机维修

，

康明斯QSK78发动机故障代码232维修技术资料查询与解决方法

康明斯QSK78发动机故障代码维修技术资料查询与解决方法 232

冷却液压力传感器电路图低压故障

概述

康明斯QSK78发动机故障代码	造成故障的原因	产生后果
故障康明斯QSK78发动机故障代码: 232 PID: P109 SPN: 109 FMI: 4 指示灯: 黄色 SRT: QU-232	检测到康明斯QSK78发动机线束的冷却液压力传感器信号触针上电压低于 0.33 VDC。这不是 CENSE™ 系统错误。	无冷却液压力的康明斯QSK78发动机保护。

康明斯QSK78发动机冷却液压力传感器电路图

电路图描述

冷却液压力传感器监测冷却液压力并通过康明斯QSK78发动机线束的冷却液压力传感器信号触针将信息传送至 CM500 ECM。

CM500 ECM 监测冷却液压力传感器信号触针上的电压，预计在康明斯QSK78发动机正常运转过程中电压应在 0.5 到 4.5 伏之间变化。

冷却液压力传感器信号触针上的电压低于 0.33 伏将引发康明斯QSK78发动机故障代码维修技术资料查询与解决方法 232，这可能是由电源导线、信号导线或回路导线存在短路、回路导线存在开路或传感器故障造成的。

部件位置

有关部件的详细位置视图，参考《QSK19、QSK45、QSK60 和 QSK78 系列康明斯QSK78发动机 QSK 燃油系统故障判断和排除手册》（公告号 3666113）。

康明斯QSK78发动机大修提示

这不是 CENSE™ 系统错误。

汽车起动机宁波，汽缸垫1830327，请问柴油机的增压器内串油会产，曲轴磁力探伤后怎样消磁，日本三菱柴油发电机，斯坦福发电机隔离变压器，斯坦福发电机故障排除，康明斯m11大油门冒黑烟，康明斯m11维修视频，电喷发动机有几个柱塞，电喷康明斯机油压力传感器图，宁波卡特纯进口挖机发动机维修，宁波维修帕金斯发动机卡特，宁波旋挖钻机维修，宁波旋挖钻机发动机维修，哪里有小松履带式挖掘机维修

康明斯QSK78发动机故障代码233维修技术资料查询与解决方法

康明斯QSK78发动机故障代码维修技术资料查询与解决方法 233

冷却液压力过低

概述

康明斯QSK78发动机故障代码	造成故障的原因	产生后果
故障康明斯QSK78发动机故障代码: 233 PID: P109 SPN: 109 FMI: 1 指示灯: 康明斯QSK78发动机保护 SRT: QU-233	检测到冷却液压力低。康明斯QSK78发动机线束冷却液压力信号触针上的电压信号指示冷却液压力低于 28 kPa [4 psi] (800 rpm)、41 kPa [6 psi] (1300 rpm)、76 kPa [11 psi] (1800 rpm)、96 kPa [14 psi] (2000 rpm) 以及 103 kPa [15 psi]（2100 rpm 以上）。这不是 CENSE™ 系统错误。	报警后一段时间，标定设置功率逐渐下降、转速下降和康明斯QSK78发动机停机时间。

康明斯QSK78发动机冷却液压力传感器电路图

电路图描述

冷却液压力传感器监测冷却液压力并通过康明斯QSK78发动机线束的冷却液压力传感器信号触针将信息传送至 CM500 ECM。

CM500 ECM 监测冷却液压力传感器信号触针上的电压并将其转换成压力值。CM500 ECM 将冷却液压力值用于康明斯QSK78发动机保护系统

部件位置

有关部件的详细位置视图，参考《QSK19、QSK45、QSK60 和 QSK78 系列康明斯QSK78发动机 QSK 燃油系统故障判断和排除手册》（公告号 3666113）。

康明斯QSK78发动机大修提示

这不是 CENSE™ 系统错误。

参考康明斯QSK78发动机故障代码维修技术资料查询与解决方法 t05-233 故障诊断树

锐界发动机机油压力低，三菱 loss，三菱12缸发电机，三菱柴油机1100kw需要加多少润，三菱零配件中心仓库，三相发电机并网的条件是什么，电喷玉柴4112发动机维修方便吗，东风柴油车凸轮轴位置传感器损，东风康明斯3.9排量喷油时间调整，哪里有小松履带式挖掘机发动机维修，长沙哪里有山推压路机维修，哪里有修发电机的地方，哪里有神钢挖掘机维修，哪里有神钢挖掘机发动机维修，哪里有卡特挖掘机发动机维修

康明斯QSK78发动机故障代码234维修技术资料查询与解决方法

康明斯QSK78发动机故障代码维修技术资料查询与解决方法 234

康明斯QSK78发动机超速

概述

康明斯QSK78发动机故障代码	造成故障的原因	产生后果
故障康明斯QSK78发动机故障代码: 234 PID: P190 SPN: 190 FMI: 0 指示灯: 红色 SRT: QU-234	康明斯QSK78发动机线束的康明斯QSK78发动机转速信号 1 触针与康明斯QSK78发动机转速回路 1 触针上和 / 或康明斯QSK78发动机转速信号 2 触针与康明斯QSK78发动机转速回路 2 触针上的康明斯QSK78发动机转速信号表示康明斯QSK78发动机转速高于安全运转转速极限。对于 QSK19 极限值为 2450 RPM，对于 QSK60 极限值为 2190 RPM。这不是 CENSE™ 系统错误。	燃油切断电磁阀断电（阀关闭）。当康明斯QSK78发动机转速降到其转速上阈值时将重新向阀通电（燃油切断阀开启）。

康明斯QSK78发动机超速

电路图描述

康明斯QSK78发动机转速位置传感器监测康明斯QSK78发动机位置和康明斯QSK78发动机转速。然后它通过康明斯QSK78发动机线束将此信息传送至 CM500 ECM。

部件位置

有关部件的详细位置视图，参考《QSK19、QSK45、QSK60 和 QSK78 系列康明斯QSK78发动机 QSK 燃油系统故障判断和排除手册》（公告号 3666113）。

康明斯QSK78发动机大修提示

这不是 CENSE™ 系统错误。

参考康明斯QSK78发动机故障代码维修技术资料查询与解决方法 t05-234 故障诊断树

陕汽康明斯机油压力，陕西柴油机ds-22c船用柴油机上，陕西劳斯莱斯发电机维修，上海进口发电机维修中心，斯坦夫电机故障，

斯坦福保修，斯坦福电机维修，东风康明斯6bt发动机性能曲线，东风康明斯c系列发动机，东风康明斯柴油机电路图，哪里有卡特挖掘机维修，哪里有成都神钢挖掘机维修，哪里有神钢挖掘机发动机维修，哪里有康明斯发动机专业维修，哪里有康明斯发动机维修中心，哪里有雷沃挖掘机维修

康明斯QSK78发动机故障代码235维修技术资料查询与解决方法

康明斯QSK78发动机故障代码维修技术资料查询与解决方法 235

冷却液液位低

概述

康明斯QSK78发动机故障代码	造成故障的原因	产生后果
故障康明斯QSK78发动机故障代码: 235 PID: P111 SPN: 111 FMI: 1 指示灯: 康明斯QSK78发动机保护 SRT: QU-235	检测到冷却液液位低。OEM 线束冷却液液位信号触针上的电压信号指示车辆散热器中冷却液液位低。这不是 CENSE™ 系统错误。	报警后一段时间，标定设置功率逐渐下降、转速逐渐下降和康明斯QSK78发动机停机。

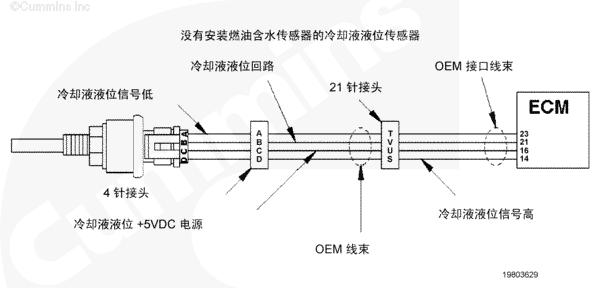

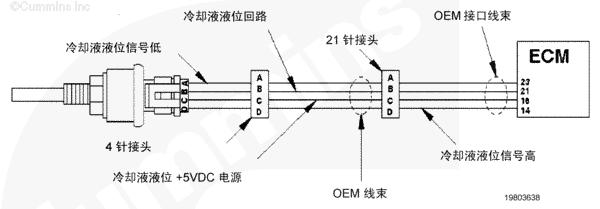

康明斯QSK78发动机冷却液液位传感器电路图

电路图描述

冷却液液位传感器监测冷却系统中的冷却液液位，并将信息通过 OEM 线束传送至 CM500 ECM。

部件位置

有关部件的详细位置视图，参考《QSK19、QSK45、QSK60 和 QSK78 系列康明斯QSK78发动机 QSK 燃油系统故障判断和排除手册》（公告号 3666113）。

康明斯QSK78发动机大修提示

这不是 CENSE™ 系统错误。

参考康明斯QSK78发动机故障代码维修技术资料查询与解决方法 t05-235 故障诊断树

上海康明斯特约维修，上海康明斯原装发动机启动机，上海马拉松150kw发电机调节器哪，上海马拉松220kw发电机并联运行，

手动发电机维修，双电源切换启动发电机怎么联络，双路输出压力传感器，谁有原装perkins品牌的增压器，哪里有雷沃挖掘机发动机维修，哪里有龙工装载机30维修，哪里有龙工装载机30发动机维修，哪里有20装载机发动机维修，哪里有20装载机维修，哪里有徐工装载机发动机维修

康明斯QSK78发动机故障代码237维修技术资料查询与解决方法

康明斯QSK78发动机故障代码维修技术资料查询与解决方法 237

多机同步

概述

康明斯QSK78发动机故障代码	造成故障的原因	产生后果
故障康明斯QSK78发动机故障代码: 237 PID: S30 SPN: 644 FMI: 2 指示灯: 黄色 SRT: QU-237	OEM 接口线束输入油门信号触针工作负载循环小于 3% 或大于 97%。这不是CENSE™ 系统错误。	如果是硬连接，所有康明斯QSK78发动机（第一级和第二级）会在报警后一段时间停机。如果是软连接，报警后一段时间，仅从动康明斯QSK78发动机停机。

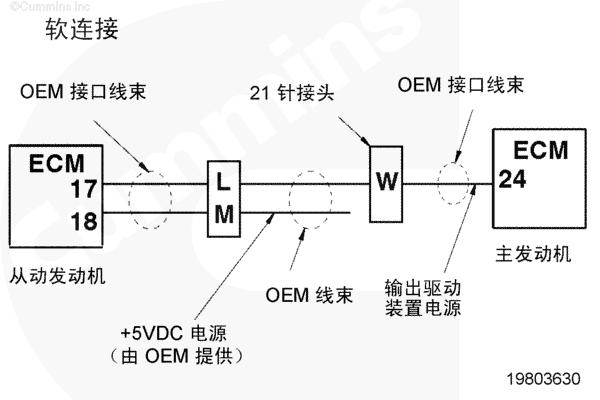

康明斯QSK78发动机多机同步电路图图：

电路图描述

主康明斯QSK78发动机输出一个油门工作负载循环信号到输出驱动器电源触针上。从动康明斯QSK78发动机接收该信号，并用作油门输入。OEM 提供一个连至从动康明斯QSK78发动机的 +5 VDC 电源来完善这个电路图。

部件位置

有关部件的详细位置视图，参考《QSK19、QSK45、QSK60 和 QSK78 系列康明斯QSK78发动机 QSK 燃油系统故障判断和排除手册》（公告号 3666113）。

康明斯QSK78发动机大修提示

这不是 CENSE™ 系统错误。

参考康明斯QSK78发动机故障代码维修技术资料查询与解决方法 t05-237 故障诊断树

深海8620控制器中文说明，沈阳奥林匹亚锅炉配件，十六缸做功顺序，十千万发电机配件，什么是柴油机ecu，什么是发电机ecu，哪里有徐工装载机维修，哪里有专修柴油发动机的，哪里有帕金斯发动机维修，哪里有进口挖机发动机维修，哪里有进口挖机维修，哪里有沃尔沃挖掘发动机维修，哪里有沃尔沃挖掘维修，哪里有装载机维修，哪里有装载机发动机维修

康明斯QSK78发动机故障代码252维修技术资料查询与解决方法

康明斯QSK78发动机故障代码维修技术资料查询与解决方法 252

机油油位信号无效

概述

康明斯QSK78发动机故障代码	造成故障的原因	产生后果
故障康明斯QSK78发动机故障代码: 252 PID: P98 SPN: 98 FMI: 2 指示灯: 黄色 SRT: QU-252	机油油位信号无效。这不是 CENSE™ 系统错误。	无机油油位低康明斯QSK78发动机保护。Centinel™ 系统禁用。

康明斯QSK78发动机机油油位传感器电路图

电路图描述

CM500 ECM 利用机油油位传感器监测康明斯QSK78发动机内的机油油量。检测到机油油位输入传感器触针上机油油位低可能造成康明斯QSK78发动机保护系统使功率下降并关闭康明斯QSK78发动机。

部件位置

有关部件的详细位置视图，参考《QSK19、QSK45、QSK60 和 QSK78 系列康明斯QSK78发动机 QSK 燃油系统故障判断和排除手册》（公告号 3666113）。

康明斯QSK78发动机大修提示

这不是 CENSE™ 系统错误。

深海8620控制器中文说明，沈阳奥林匹亚锅炉配件，十六缸做功顺序，十千万发电机配件，哪里有徐工吊车修理，哪里有徐工吊车发动机修理，哪里有宝马格压路机发动机维修，哪里有宝马格bw226压路机维修，哪里有进口帕金斯发动机总成维修，哪里有龙工855铲车维修，哪里有龙工855铲车发动机维修，哪里有沃尔沃挖机发动机维修，哪里有沃尔沃挖机维修

康明斯QSK78发动机故障代码253维修技术资料查询与解决方法

康明斯QSK78发动机故障代码维修技术资料查询与解决方法 253

机油油位低

概述

康明斯QSK78发动机故障代码	造成故障的原因	产生后果
故障康明斯QSK78发动机故障代码: 253 PID: P98 SPN: 98 FMI: 1 指示灯: 康明斯QSK78发动机保护 SRT: QU-253	检测到机油油位低。康明斯QSK78发动机线束机油油位信号触针上的电压信号指示康明斯QSK78发动机中机油油位低。这不是 CENSE™ 系统错误。	报警后一段时间，标定设置功率逐渐下降和康明斯QSK78发动机停机。

康明斯QSK78发动机机油油位传感器电路图

电路图描述

CM500 ECM 利用机油油位传感器监测康明斯QSK78发动机内的机油油量。检测到机油油位输入传感器触针上机油油位低可能导致康明斯QSK78发动机不能起动。

部件位置

有关部件的详细位置视图，参考《QSK19、QSK45、QSK60 和 QSK78 系列康明斯QSK78发动机 QSK 燃油系统故障判断和排除手册》（公告号 3666113）。

康明斯QSK78发动机大修提示

这不是 CENSE™ 系统错误。

参考康明斯QSK78发动机故障代码维修技术资料查询与解决方法 t05-253 故障诊断树

什么是柴油机ecu，什么是发电机ecu，手动发电机维修，双电源切换启动发电机怎么联络，哪里有小松履带式挖掘机维修，哪里有卡特3126发动机维修，哪里有卡特挖掘机维修，哪里有卡特挖掘机发动机维修，哪里有雷沃装载机fl955e维修，哪里有雷沃装载机fl955e发动机维修，哪里有雷沃装载机发动机维修，哪里有雷沃装载机维修，哪里有现代150-7挖机维修，哪里有现代150-7挖机发动机维修

康明斯QSK78发动机故障代码254维修技术资料查询与解决方法

康明斯QSK78发动机故障代码维修技术资料查询与解决方法 254

燃油切断阀电磁阀低压断路或开路

概述

康明斯QSK78发动机故障代码	造成故障的原因	产生后果
故障康明斯QSK78发动机故障代码: 254 PID: S17 SPN: 632 FMI: 4 指示灯: 无 SRT: QU-254	燃油切断阀电磁阀电路图开路或短路。检测到康明斯QSK78发动机线束燃油切断阀电磁阀电源触针上电压低于 6.0 VDC，或者电磁阀电阻下降到小于 20 欧姆。这不是 CENSE™ 系统错误。	CM500 ECM 断开燃油切断阀电源电压。康明斯QSK78发动机熄火。

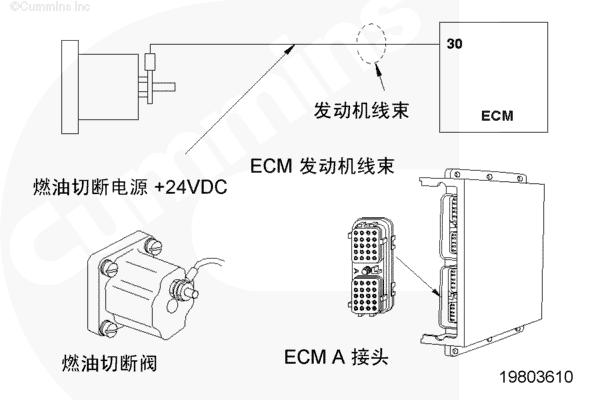

康明斯QSK78发动机燃油切断电磁阀电路图

电路图描述

燃油切断电磁阀是 CM500 ECM 用来控制向油轨电路图供油的一个装置。CM500 ECM 可以通过切断燃油切断电磁阀的电源而关闭康明斯QSK78发动机。

部件位置

有关部件的详细位置视图，参考《QSK19、QSK45、QSK60 和 QSK78 系列康明斯QSK78发动机 QSK 燃油系统故障判断和排除手册》（公告号 3666113）。

康明斯QSK78发动机大修提示

这不是 CENSE™ 系统错误。

双路输出压力传感器，谁有原装perkins品牌的增压器2，斯坦夫电机故障，斯坦福保修，斯坦福电机维修，哪里有现代挖机发动机维修，哪里有修进口柴油机的地方，哪里有龙工装载机30维修，哪里有龙工装载机发动机维修，哪里有宝马压路机维修，哪里有宝马压路机发动机维修，哪里有夏工挖掘机发动机维修，哪里有夏工挖掘机维修，哪里有彭浦推土机维修，哪里有彭浦推土机发动机维修

康明斯QSK78发动机故障代码259维修技术资料查询与解决方法

康明斯QSK78发动机故障代码维修技术资料查询与解决方法 259

燃油切断电磁阀电源电路图

概述

康明斯QSK78发动机故障代码	造成故障的原因	产生后果
故障康明斯QSK78发动机故障代码: 259 PID: S17 SPN: 632 FMI: 7 指示灯: 红色 SRT: QU-259	燃油切断阀开启且无法关闭。这不是 CENSE™ 系统错误。	CM500 ECM 没有采取措施。

康明斯QSK78发动机燃油切断电磁阀电路图

电路图描述

燃油切断电磁阀是 CM500 ECM 用来控制向油轨电路图供油的一个装置。CM500 ECM 可以通过切断燃油切断电磁阀的电源而关闭康明斯QSK78发动机。

部件位置

有关部件的详细位置视图，参考《QSK19、QSK45、QSK60 和 QSK78 系列康明斯QSK78发动机 QSK 燃油系统故障判断和排除手册》（公告号 3666113）。

康明斯QSK78发动机大修提示

这不是 CENSE™ 系统错误。

参考康明斯QSK78发动机故障代码维修技术资料查询与解决方法 t05-259 故障诊断树

斯坦福发电机隔离变压器，斯坦福发电机故障排除，斯坦福发电机绕组图，四缸柴油机发动机连杆螺栓上多，哪里有专门修进口柴油电喷发动机的，哪里有大宇斗山挖机维修，哪里有大宇斗山挖机发动机维修，哪里有鲁工装载机发动机维修，哪里有鲁工装载机维修，哪里有斗山挖机维修发动机维修，哪里有斗山挖机维修，哪里有卡特纯进口挖机维修，哪里有卡特纯进口挖机发动机维修

康明斯QSK78发动机261故障代码维修技术资料查询与解决方法

康明斯QSK78发动机故障代码维修技术资料查询与解决方法 261

燃油温度高

概述

康明斯QSK78发动机故障代码	造成故障的原因	产生后果
故障康明斯QSK78发动机故障代码: 261 PID: P174 SPN: 174 FMI: 0 指示灯: 康明斯QSK78发动机保护 SRT: QU-261	检测到冷却液温度高。康明斯QSK78发动机线束燃油温度信号触针上的电压信号指示燃油温度高于 71°C [160°F]。这不是 CENSE™ 系统错误。	报警后一段时间，与标定相关的功率逐渐下降、转速降低，康明斯QSK78发动机停机。

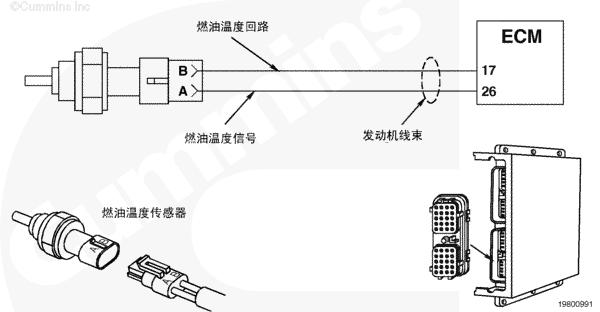

康明斯QSK78发动机燃油温度传感器电路图

电路图描述

四缸发动机调气门，四缸发动机国四电喷柴油发电机，四缸机16汽门调解法，哪里有维修帕金斯发动机卡特，哪里有旋挖钻机维修，哪里有旋挖钻机发动机维修，专业的小松履带式挖掘机维修，专业的小松履带式挖掘机发动机维修，专业的长沙山推压路机维修，哪里有专业的修发电机的地方，专业的神钢挖掘机维修，专业的神钢挖掘机发动机维修，专业的卡特挖掘机发动机维修

康明斯QSK78发动机263故障代码维修技术资料查询与解决方法

康明斯QSK78发动机故障代码维修技术资料查询与解决方法 263

燃油温度传感器电路图高温故障

概述

康明斯QSK78发动机故障代码	造成故障的原因	产生后果
故障康明斯QSK78发动机故障代码: 263 PID: P174 SPN: 174 FMI: 3 指示灯: 黄色 SRT: QU-263	检测到康明斯QSK78发动机线束的燃油温度信号触针上电压高于 4.95 VDC。这不是CENSE™ 系统错误。	无康明斯QSK78发动机燃料温度保护。

康明斯QSK78发动机燃油温度传感器电路图

电路图描述

CM500 ECM 将燃油温度传感器用于监测燃油温度。CM500 ECM 将燃油温度用于康明斯QSK78发动机保护系统、正时和供油控制。CM500 ECM 监测康明斯QSK78发动机燃油温度信号触针上的电压并将其转换成温度值。CM500 ECM 预计电压在 0.5 伏到 4.5 伏之间变化。如果电压高于 4.95 伏，则 CM500 ECM 将记录康明斯QSK78发动机故障代码维修技术资料查询与解决方法 263。

燃油温度信号触针上的电压高于 4.95 伏可能是由于信号或回路导线中开路，或电压对信号或回路导线短路，或传感器开路故障造成的。

部件位置

有关部件的详细位置视图，参考《QSK19、QSK45、QSK60 和 QSK78 系列康明斯QSK78发动机 QSK 燃油系统故障判断和排除手册》（公告号 3666113）。

康明斯QSK78发动机大修提示

这不是 CENSE™ 系统错误。

参考康明斯QSK78发动机故障代码维修技术资料查询与解决方法 t05-263 故障诊断树

四缸机子怎么调气门，凸轮轴，威尔信12v eim sr(630-465)，威尔信2001控制屏资料，专业的卡特挖掘机维修，专业的成都神钢挖掘机维修，专业的成都神钢挖掘机发动机维修，专业的康明斯发动机维修，专业的康明斯发动机维修中心，专业的雷沃挖掘机维修，专业的雷沃挖掘机发动机维修，专业的龙工装载机30维修，专业的龙工装载机30发动机维修

康明斯QSK78发动机265故障代码维修技术资料查询与解决方法

康明斯QSK78发动机故障代码维修技术资料查询与解决方法 265

燃油温度传感器电路图低温故障

概述

康明斯QSK78发动机故障代码	造成故障的原因	产生后果
故障康明斯QSK78发动机故障代码: 265 PID: P174 SPN: 174 FMI: 4 指示灯: 黄色 SRT: QU-265	检测到康明斯QSK78发动机线束的燃油温度信号触针上电压低于 0.21 VDC。这不是CENSE™ 系统错误。	无康明斯QSK78发动机燃料温度保护。

康明斯QSK78发动机燃油温度传感器电路图

电路图描述

CM500 ECM 将燃油温度传感器用于监测燃油温度。CM500 ECM 将燃油温度用于康明斯QSK78发动机保护系统、正时和供油控制。CM500 ECM 监测康明斯QSK78发动机燃油温度信号触针上的电压并将其转换成温度值。CM500 ECM 预计电压在 0.5 伏到 4.5 伏之间变化。如果电压低于 0.21 伏，则 CM500 ECM 将记录康明斯QSK78发动机故障代码维修技术资料查询与解决方法 265。

燃油温度信号触针上的电压低于 0.21 伏可能是由电源导线或回路导线上存在对地短路或传感器内部接地故障造成的。

部件位置

有关部件的详细位置视图，参考《QSK19、QSK45、QSK60 和 QSK78 系列康明斯QSK78发动机 QSK 燃油系统故障判断和排除手册》（公告号 3666113）。

康明斯QSK78发动机大修提示

这不是 CENSE™ 系统错误。

威尔信4000控制屏操作手册，威尔信6000系列控制系统使用手，威尔信发电机组蓄电池大小，威尔信发电机组代理，威尔信发电机组燃油电磁阀，专业的20装载机发动机维修，专业的20装载机维修，专业的徐工装载机发动机维修，专业的徐工装载机维修，专业的专修柴油发动机的，专业的帕金斯发动机维修，专业的进口挖机发动机维修，专业的进口挖机维修

康明斯QSK78发动机292故障代码维修技术资料查询与解决方法

康明斯QSK78发动机故障代码维修技术资料查询与解决方法 292

OEM 温度传感器超出正常工作范围

概述

康明斯QSK78发动机故障代码	造成故障的原因	产生后果
故障康明斯QSK78发动机故障代码: 292 PID: P441 SPN: 1083 FMI: 14 指示灯: 康明斯QSK78发动机保护 SRT: QU-292	检测到 OEM 温度超出范围。OEM 温度信号触针上的电压信号指示 OEM 温度超出 OEM 规定的阈值。这不是 CENSE™ 系统错误。	报警后一段时间，标定设置功率下降、转速下降和康明斯QSK78发动机停机。

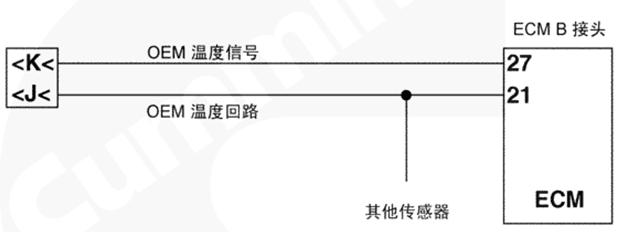

康明斯QSK78发动机OEM 温度电路图

电路图描述

CM500 ECM 利用 OEM 电阻信号监测 OEM 温度。CM500 ECM 将 OEM 温度用于康明斯QSK78发动机保护系统

部件位置

有关部件的详细位置视图，参考《QSK19、QSK45、QSK60 和 QSK78 系列康明斯QSK78发动机 QSK 燃油系统故障判断和排除手册》（公告号 3666113）。

康明斯QSK78发动机大修提示

这不是 CENSE™ 系统错误。

参考康明斯QSK78发动机故障代码维修技术资料查询与解决方法 t05-292 故障诊断树

威尔信启动控制模块，威尔信与珀金斯零件型号对照表，威尔逊柴油发电机p44e空配件报，威尔逊油机控制屏，威斯特帕金斯发动机配件，专业的沃尔沃挖掘发动机维修，专业的沃尔沃挖掘维修，专业的装载机维修，专业的装载机发动机维修，专业的徐工吊车修理，专业的徐工吊车发动机修理，专业的宝马格压路机发动机维修，专业的宝马格bw226压路机维修，专业的进口帕金斯发动机总成维修

康明斯QSK78发动机293故障代码维修技术资料查询与解决方法

康明斯QSK78发动机故障代码维修技术资料查询与解决方法 293

OEM 温度传感器高温故障

概述

康明斯QSK78发动机故障代码	造成故障的原因	产生后果
故障康明斯QSK78发动机故障代码: 293 PID: P441 SPN: 1083 FMI: 3 指示灯: 黄色 SRT: QU-293	在 OEM 接口线束的 OEM 温度传感器信号触针上检测到的 DC 电压指示传感器高压故障。这不是 CENSE™ 系统错误。	无 OEM 温度的康明斯QSK78发动机保护。

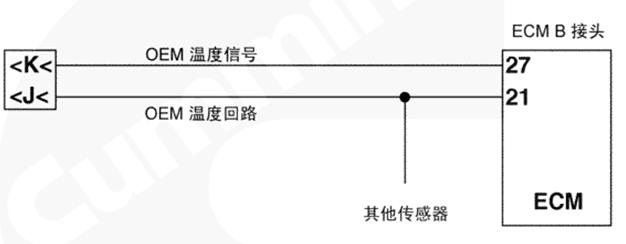

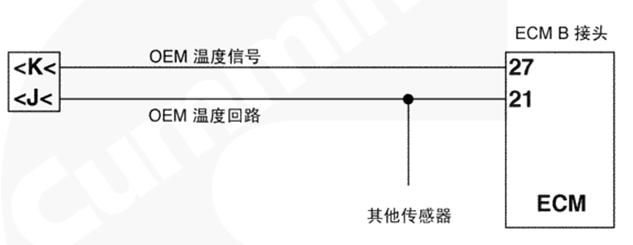

OEM 温度电路图

电路图描述

CM500 ECM 利用 OEM 传感器信号监测 OEM 温度。CM500 ECM 将 OEM 温度用于康明斯QSK78发动机保护系统。信号线或回路导线开路、电压短路或传感器有故障都会导致传感器高压故障。

部件位置

有关部件的详细位置视图，参考《QSK19、QSK45、QSK60 和 QSK78 系列康明斯QSK78发动机 QSK 燃油系统故障判断和排除手册》（公告号 3666113）。

康明斯QSK78发动机大修提示

这不是 CENSE™ 系统错误。

为什么滑差太大会并不了网，为收到来自电喷的请求信号是什，维修完多缸柴油机增压机排气带，温州柴油发电机修理哪里有？，温州柴油机组合油泵调试维修中，专业的龙工855铲车维修，专业的龙工855铲车发动机维修，专业的沃尔沃挖机发动机维修，专业的沃尔沃挖机维修，专业的小松履带式挖掘机维修，专业的小松履带式挖掘机发动机维修，专业的卡特3126发动机维修，专业的卡特挖掘机维修，专业的卡特挖掘机发动机维修

康明斯QSK78发动机294故障代码维修技术资料查询与解决方法

康明斯QSK78发动机故障代码维修技术资料查询与解决方法 294

OEM 温度传感器低温故障

概述

康明斯QSK78发动机故障代码	造成故障的原因	产生后果
故障康明斯QSK78发动机故障代码: 294 PID: 无 SPN: 1083 FMI: 4 指示灯: 黄色 SRT: QU-294	在 OEM 接口线束的 OEM 温度传感器信号触针上检测到的 DC 电压指示传感器低压故障。这不是 CENSE™ 系统错误。	无 OEM 温度的康明斯QSK78发动机保护。

OEM 温度电路图

电路图描述

CM500 ECM 利用 OEM 传感器信号监测 OEM 温度。CM500 ECM 将 OEM 温度用于康明斯QSK78发动机保护系统。电源线和回路导线对地短路或传感器内部接地（故障）会导致传感器低压故障。

部件位置

有关部件的详细视图，参考《QSK19、QSK45、QSK60 和 QSK78 系列康明斯QSK78发动机 QSK 燃油系统故障判断和排除手册》（公告号 3666113）。

康明斯QSK78发动机大修提示

这不是 CENSE™ 系统错误。

参考康明斯QSK78发动机故障代码维修技术资料查询与解决方法 t05-294 故障诊断树

温州发电机维修，温州市修理发电机，我的车是陕汽m11电喷发动机不着，我刚大修了一台康明斯210马力发，沃尔沃250kw价格，沃尔沃tad 1241 ge电喷柴油发电，专业的雷沃装载机fl955e维修，专业的雷沃装载机fl955e发动机维修，专业的雷沃装载机发动机维修，专业的雷沃装载机维修，专业的现代150-7挖机维修，专业的现代150-7挖机发动机维修，专业的现代挖机发动机维修，哪里有专业的修进口柴油机的地方，专业的龙工装载机30维修

康明斯QSK78发动机296故障代码维修技术资料查询与解决方法

康明斯QSK78发动机故障代码维修技术资料查询与解决方法 296

OEM 压力传感器超出正常工作范围

概述

康明斯QSK78发动机故障代码	造成故障的原因	产生后果
故障康明斯QSK78发动机故障代码: 296 PID: P223 SPN: 1084 FMI: 14 指示灯: 康明斯QSK78发动机保护 SRT: QU-296	已经检测到 OEM 压力超出范围。OEM 压力信号触针上的电压信号指示 OEM 压力超出 OEM 规定的阈值。这不是CENSE™ 系统错误。	报警后一段时间，OEM 和标定设置功率逐渐下降、转速下降和康明斯QSK78发动机停机。

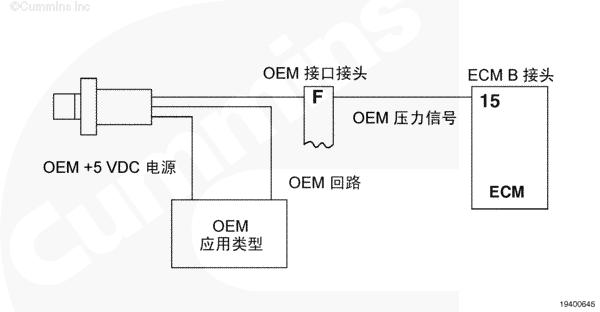

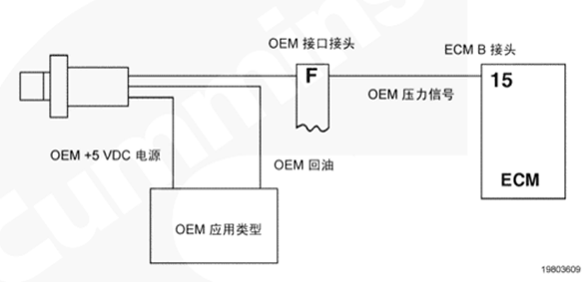

OEM 压力电路图

电路图描述

OEM 压力传感器监测基于应用所需的压力。OEM 压力读数经 OEM 接口线束的 OEM 压力信号触针传送至 CM500 ECM。CM500 ECM 预计正常康明斯QSK78发动机运转过程中电压值在 0.5 到 4.5 VDC 内变动。

部件位置

有关部件的详细位置视图，参考《QSK19、QSK45、QSK60 和 QSK78 系列康明斯QSK78发动机 QSK 燃油系统故障判断和排除手册》（公告号 3666113）。

康明斯QSK78发动机大修提示

这不是 CENSE™ 系统错误。

参考康明斯QSK78发动机故障代码维修技术资料查询与解决方法 t05-296 故障诊断树

沃尔沃tad720ge水泵叶轮，沃尔沃柴油发电机出现ecu报警是，沃尔沃柴油发电机组大修配件，沃尔沃柴油机传感器，沃尔沃柴油机故障分析，沃尔沃柴油机维修视频，专业的龙工装载机发动机维修，专业的宝马压路机维修，专业的宝马压路机发动机维修，专业的夏工挖掘机发动机维修，专业的夏工挖掘机维修，专业的彭浦推土机维修，专业的彭浦推土机发动机维修，专业的修进口柴油电喷发动机的，专业的大宇斗山挖机维修

康明斯QSK78发动机297故障代码维修技术资料查询与解决方法

康明斯QSK78发动机故障代码维修技术资料查询与解决方法 297

OEM 压力传感器高压故障

概述

康明斯QSK78发动机故障代码	造成故障的原因	产生后果
故障康明斯QSK78发动机故障代码: 297 PID: P223 SPN: 1084 FMI: 3 指示灯: 黄色 SRT: QU-297	在 OEM 接口线束的 OEM 压力传感器信号触针上检测到的 DC 电压指示传感器高压故障。这不是 CENSE™ 系统错误。	无 OEM 压力的康明斯QSK78发动机保护。

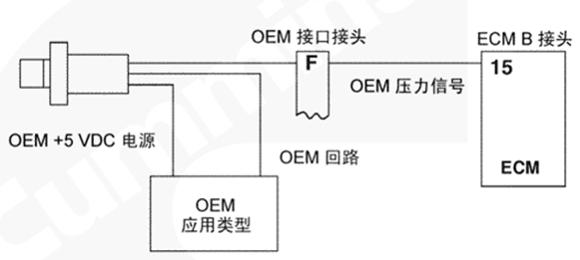

OEM 压力传感器电路图

电路图描述

CM500 ECM 利用 OEM 传感器信号监测 OEM 压力。CM500 ECM 将 OEM 压力用于康明斯QSK78发动机保护系统。信号线或回路导线开路、短路或传感器有故障都会导致传感器高压故障。

部件位置

有关部件的详细位置视图，参考《QSK19、QSK45、QSK60 和 QSK78 系列康明斯QSK78发动机 QSK 燃油系统故障判断和排除手册》（公告号 3666113）。

康明斯QSK78发动机大修提示

这不是 CENSE™ 系统错误。

参考康明斯QSK78发动机故障代码维修技术资料查询与解决方法 t05-297 故障诊断树

沃尔沃发电机调整菜单，沃尔沃发电机发生水温过高报警，沃尔沃发电机配件大全，沃尔沃发电机维修，沃尔沃发电机组500kw，沃尔沃发动机dcu，专业的大宇斗山挖机发动机维修，专业的鲁工装载机发动机维修，专业的鲁工装载机维修，专业的斗山挖机维修发动机维修，专业的斗山挖机维修，专业的卡特纯进口挖机维修，专业的卡特纯进口挖机发动机维修，专业的维修帕金斯发动机卡特

康明斯QSK78发动机298故障代码维修技术资料查询与解决方法

康明斯QSK78发动机故障代码维修技术资料查询与解决方法 298

OEM 压力传感器低压故障

概述

康明斯QSK78发动机故障代码	造成故障的原因	产生后果
故障康明斯QSK78发动机故障代码: 298 PID: P223 SPN: 1084 FMI: 4 指示灯: 黄色 SRT: QU-298	在 OEM 接口线束的 OEM 压力传感器信号触针上检测到的 DC 电压指示传感器低压故障。这不是 CENSE™ 系统错误。	无 OEM 压力的康明斯QSK78发动机保护。

OEM 压力传感器电路图

电路图描述

CM500 ECM 利用 OEM 传感器信号监测 OEM 压力。CM500 ECM 将 OEM 压力用于康明斯QSK78发动机保护系统。信号线对地短路或传感器内部接地（故障）会导致传感器低压故障。

部件位置

有关部件的详细位置视图，参考《QSK19、QSK45、QSK60 和 QSK78 系列康明斯QSK78发动机 QSK 燃油系统故障判断和排除手册》（公告号 3666113）。

康明斯QSK78发动机大修提示

这不是 CENSE™ 系统错误。

参考康明斯QSK78发动机故障代码维修技术资料查询与解决方法 t05-298 故障诊断树

沃尔沃发动机dcu显示控制单元远，沃尔沃发动机代码，沃尔沃发动机维修，无刷发电机hc4，无刷同步发电机ifc5，无锡stamford发电售后服务电话，康明斯发电机控制器用的是哪家，专业的旋挖钻机维修，专业的旋挖钻机发动机维修，小松履带式挖掘机维修哪里好，小松履带式挖掘机发动机维修哪里好，长沙山推压路机维修哪里好，哪里有修发电机的地方哪里好，神钢挖掘机维修哪里好，神钢挖掘机发动机维修哪里好

康明斯QSK78发动机316故障代码维修技术资料查询与解决方法

康明斯QSK78发动机故障代码维修技术资料查询与解决方法 316

燃油泵执行器开路或高压短路

概述

康明斯QSK78发动机故障代码	造成故障的原因	产生后果
故障康明斯QSK78发动机故障代码: 316 PID: S78 SPN: 931 FMI: 3 指示灯: 黄色 SRT: QU-316	康明斯QSK78发动机线束中燃油泵执行器电路图开路，或者电源触针对蓄电池电压短路或对地短路，或者回路触针对蓄电池电压短路或对地短路。这不是CENSE™ 系统错误。	CM500 ECM 没有采取措施。执行器打开、关闭或部分关闭。

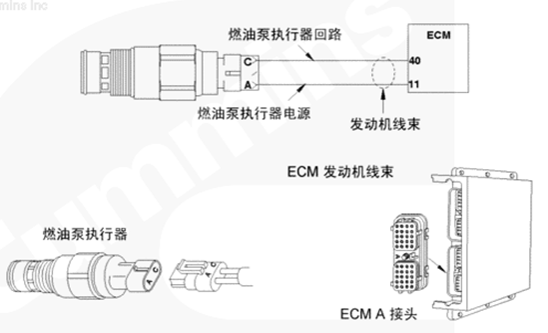

康明斯QSK78发动机燃油泵执行器电路图

电路图描述

燃油泵执行器电路图向燃油泵执行器供电。CM500 ECM 指令燃油泵执行器的电流不断变化，以控制输送至控制阀总成的燃油泵输出压力。

部件位置

有关部件的详细位置视图，参考《QSK19、QSK45、QSK60 和 QSK78 系列康明斯QSK78发动机 QSK 燃油系统故障判断和排除手册》（公告号 3666113）。

康明斯QSK78发动机大修提示

这不是 CENSE™ 系统错误。

参考康明斯QSK78发动机故障代码维修技术资料查询与解决方法 t05-316 故障诊断树

西安康明斯951故障代码，西安康明斯ecm，西安重庆康明斯柴油机动力公司，西门子发电机加热，锡柴油电喷发动机为什么喷油系，夏工两头忙，卡特挖掘机发动机维修哪里好，卡特挖掘机维修哪里好，成都神钢挖掘机维修哪里好，成都神钢挖掘机发动机维修哪里好，康明斯发动机专业维修哪里好，康明斯发动机维修中心哪里好

康明斯QSK78发动机318故障代码维修技术资料查询与解决方法

康明斯QSK78发动机故障代码维修技术资料查询与解决方法 318

燃油泵供油流量不匹配

概述

康明斯QSK78发动机故障代码	造成故障的原因	产生后果
故障康明斯QSK78发动机故障代码: 318 PID: S78 SPN: 931 FMI: 7 指示灯: 黄色 SRT: QU-318	估计燃油泵压力和期望燃油泵压力之间的误差超出容许极限值。这不是CENSE™ 系统错误。	CM500 ECM 没有采取措施。

康明斯QSK78发动机燃油系统流动示意图

电路图描述

CM500 ECM 利用燃油泵压力信号和康明斯QSK78发动机转速估算康明斯QSK78发动机接收的实际供油，并持续将此数值与已知转速和负载的期望供油进行比较。当这些数值中的误差太大，并且持续时间太长时，记录康明斯QSK78发动机故障代码维修技术资料查询与解决方法 318。

部件位置

有关部件的详细位置视图，参考《QSK19、QSK45、QSK60 和 QSK78 系列康明斯QSK78发动机 QSK 燃油系统故障判断和排除手册》（公告号 3666113）。

康明斯QSK78发动机大修提示

这不是 CENSE™ 系统错误。

厦门哪里有卖帕金斯配件，相复励交流同步发电机配件，小松柴油发电机油泵执行器，康明斯电控发动机，康明斯电控发动机插头，康明斯电控发动机原理与检测技，雷沃挖掘机维修哪里好，雷沃挖掘机发动机维修哪里好，龙工装载机30维修哪里好，龙工装载机30发动机维修哪里好，20装载机发动机维修哪里好，20装载机维修哪里好，徐工装载机发动机维修哪里好，徐工装载机维修哪里好

康明斯QSK78发动机343故障代码维修技术资料查询与解决方法

康明斯QSK78发动机故障代码维修技术资料查询与解决方法 343

电子控制模块（ECM）内部通信错误

概述

康明斯QSK78发动机故障代码	造成故障的原因	产生后果
故障康明斯QSK78发动机故障代码: 343 PID: S254 SPN: 629 FMI: 12 指示灯: 黄色 SRT: QU-343	到 CM500 ECM 的内部微处理器通信错误。这不是CENSE™ 系统错误。	不确定，性能将受到影响或者不受影响。

康明斯QSK78发动机燃油泵执行器电路图

电路图描述

CM500 ECM 是一台负责康明斯QSK78发动机控制、诊断和用户特性的电脑。

部件位置

有关部件的详细位置视图，参考《QSK19、QSK45、QSK60 和 QSK78 系列康明斯QSK78发动机 QSK 燃油系统故障判断和排除手册》（公告号 3666113）。

康明斯QSK78发动机大修提示

这不是 CENSE™ 系统错误。

参考康明斯QSK78发动机故障代码维修技术资料查询与解决方法 t05-343 故障诊断树

康明斯电路，康明斯电路图通过虚线，康明斯售后维修中心，新修的发电机为什么频率过高，扬州柴油机维修，摇臂室的拆卸与安装，专修柴油发动机的哪里好，帕金斯发动机维修哪里好，进口挖机发动机维修哪里好，进口挖机维修哪里好，沃尔沃挖掘发动机维修哪里好，沃尔沃挖掘维修哪里好，装载机维修哪里好，装载机发动机维修哪里好，徐工吊车修理哪里好

康明斯QSK78发动机346故障代码维修技术资料查询与解决方法

康明斯QSK78发动机故障代码维修技术资料查询与解决方法 346

电子控制模块（ECM）断电错误

概述

康明斯QSK78发动机故障代码	造成故障的原因	产生后果
故障康明斯QSK78发动机故障代码: 346 PID: S253 SPN: 630 FMI: 12 指示灯: 黄色 SRT: QU-346	CM500 ECM 断电内部数据存储错误。这不是 CENSE™ 系统错误。	断电数据丢失。断电数据包括维护保养监测、当前的 CM500 ECM 和康明斯QSK78发动机增量时间、过去的故障数据。

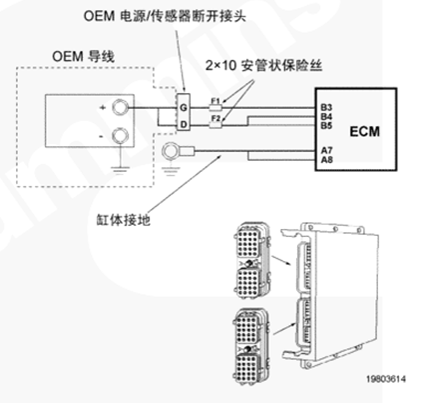

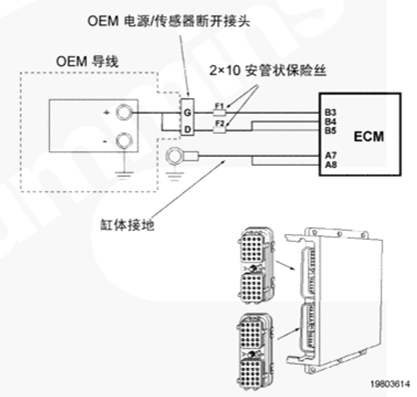

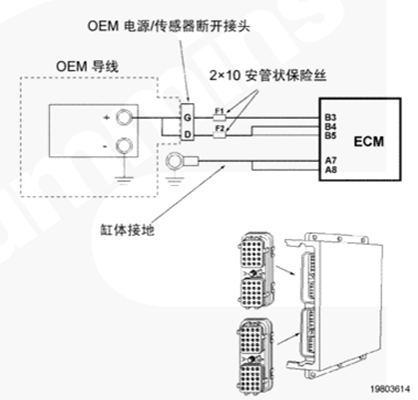

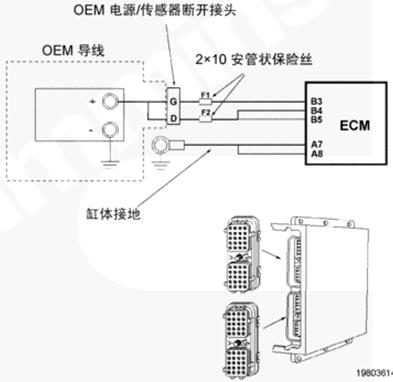

康明斯QSK78发动机蓄电池电源和接地电路图

电路图描述

CM500 ECM 是一台负责康明斯QSK78发动机控制、诊断和用户特性的电脑。

部件位置

有关部件的详细位置视图，参考《QSK19、QSK45、QSK60 和 QSK78 系列康明斯QSK78发动机 QSK 燃油系统故障判断和排除手册》（公告号 3666113）。

康明斯QSK78发动机大修提示

这不是 CENSE™ 系统错误。

英国awen柴油动力有限公司宁波，perkins发电机550重量，英国柴油机perkins，英国珀金斯柴油机的故障代码，，永康柴油机配件，油管接头柴油机气门弹簧座气，玉柴天然气发动机的ecu与ecm是，云内柴油电喷发动机流量计的位，徐工吊车发动机修理哪里好，宝马格压路机发动机维修哪里好，宝马格bw226压路机维修哪里好，进口帕金斯发动机总成维修哪里好，龙工855铲车维修哪里好，龙工855铲车发动机维修哪里好

康明斯QSK78发动机349故障代码维修技术资料查询与解决方法

康明斯QSK78发动机故障代码维修技术资料查询与解决方法 349

频率油门电路图

概述

康明斯QSK78发动机故障代码	造成故障的原因	产生后果
故障康明斯QSK78发动机故障代码: 349 PID: P91 SPN: 191 FMI: 0 指示灯: 黄色 SRT: QU-349	在 OEM 接口线束的频率油门信号触针上检测到的频率高于标定的阈值。这不是 CENSE™ 系统错误。	与标定相关的功率与转速下降。

康明斯QSK78发动机油门频率电路图

电路图描述

频率油门通过 OEM 线束与 OEM 接口线束将驾驶员的油门指令提供给 CM500 ECM。CM500 ECM 利用此信号来确定供油指令。

部件位置

有关部件的详细位置视图，参考《QSK19、QSK45、QSK60 和 QSK78 系列康明斯QSK78发动机 QSK 燃油系统故障判断和排除手册》（公告号 3666113）。

康明斯QSK78发动机大修提示

这不是 CENSE™ 系统错误。

造成卡特c16型柴油机启动不了的，怎样拆解液压泵电机和做保养，增压器 2806-e18tag1a，增压器生产流程图，浙江金华柴油机发电机组维修，浙江康明斯机械有限公司新产品，浙江专业修卡特发动机，郑州铂金斯发动机配件，沃尔沃挖机发动机维修哪里好，沃尔沃挖机维修哪里好，小松履带式挖掘机维修哪里好，小松履带式挖掘机发动机维修哪里好，卡特3126发动机维修哪里好，卡特挖掘机维修哪里好，卡特挖掘机发动机维修哪里好，雷沃装载机fl955e维修哪里好

康明斯QSK78发动机384故障代码维修技术资料查询与解决方法

康明斯QSK78发动机故障代码维修技术资料查询与解决方法 384

乙醚喷射电路图

概述

康明斯QSK78发动机故障代码	造成故障的原因	产生后果
故障康明斯QSK78发动机故障代码: 384 PID: S237 SPN: 626 FMI: 11 指示灯: 黄色 SRT: QU-384	乙醚喷射电磁阀电路图开路或者对康明斯QSK78发动机线束的乙醚喷射触针短路。这不是CENSE™ 系统错误。	禁用乙醚喷射特性。

康明斯QSK78发动机乙醚喷射电磁阀电路图

电路图描述

乙醚喷射电磁阀是 CM500 ECM 用来控制乙醚喷射系统的装置。

部件位置

有关部件的详细位置视图，参考《QSK19、QSK45、QSK60 和 QSK78 系列康明斯QSK78发动机 QSK 燃油系统故障判断和排除手册》（公告号 3666113）。

康明斯QSK78发动机大修提示

这不是 CENSE™ 系统错误。

郑州帕金斯配件，郑州帕金斯起动机价格，直喷道依茨1013发动机里有柴油，重柴康明斯nta855---g1型柴油机，重康k19.g6a张紧轮货套，重庆公司气缸罩盖，雷沃装载机fl955e发动机维修哪里好，雷沃装载机发动机维修哪里好，雷沃装载机维修哪里好，现代150-7挖机维修哪里好，现代150-7挖机发动机维修哪里好，现代挖机发动机维修哪里好，哪里有修进口柴油机的地方哪里好

康明斯QSK78发动机415故障代码维修技术资料查询与解决方法

康明斯QSK78发动机故障代码维修技术资料查询与解决方法 415

机油压力 - 康明斯QSK78发动机保护

概述

康明斯QSK78发动机故障代码	造成故障的原因	产生后果
故障康明斯QSK78发动机故障代码: 415 PID: P100 SPN: 100 FMI: 1 指示灯: 康明斯QSK78发动机保护 SRT: QU-415	检测到非常低的机油压力。康明斯QSK78发动机线束机油压力信号触针上的电压信号指示机油压力低于 83 kPa [12 psi] (600 rpm)、110 kPa [16 psi] (800 rpm)、138 kPa [20 psi] (1500 rpm) 以及 172 kPa [25 psi]（2100 rpm 以上）。这不是CENSE™ 系统错误。	报警后一段时间，标定设置功率逐渐下降、转速下降和康明斯QSK78发动机停机。

康明斯QSK78发动机机油压力电路图

电路图描述

CM500 ECM 利用机油压力传感器 (OPS) 监测机油压力。CM500 ECM 监测信号触针上的电压并将其转换成压力值。CM500 ECM 将机油压力值用于康明斯QSK78发动机保护系统。

部件位置

有关部件的详细位置视图，参考《QSK19、QSK45、QSK60 和 QSK78 系列康明斯QSK78发动机 QSK 燃油系统故障判断和排除手册》（公告号 3666113）。

康明斯QSK78发动机大修提示

这不是 CENSE™ 系统错误。

参考康明斯QSK78发动机故障代码维修技术资料查询与解决方法 t05-415 故障诊断树

重庆ph柴油泵往油箱里进机油是，重庆康明斯6bt柴油机高压油泵图，重庆康明斯kta38-g2曲轴报价，重庆康明斯nct-29喷油器间隙怎，重庆康明斯发动机燃油过低是什，重庆康明斯发动机有限公司，龙工装载机30维修哪里好，龙工装载机发动机维修哪里好，宝马压路机维修哪里好，宝马压路机发动机维修哪里好，夏工挖掘机发动机维修哪里好，夏工挖掘机维修哪里好，彭浦推土机维修哪里好，彭浦推土机发动机维修哪里好

康明斯QSK78发动机422故障代码维修技术资料查询与解决方法

康明斯QSK78发动机故障代码维修技术资料查询与解决方法 422

冷却液液位传感器电路图

概述

康明斯QSK78发动机故障代码	造成故障的原因	产生后果
故障康明斯QSK78发动机故障代码: 422 PID: P111 SPN: 111 FMI: 2 指示灯: 黄色 SRT: QU-422	在 OEM 接口线束的冷却液液位高和低信号触针上同时检测到电压，或者在任一触针上检测不到电压。这不是 CENSE™ 系统错误。	无康明斯QSK78发动机冷却液液位保护。

康明斯QSK78发动机冷却液液位传感器电路图

电路图描述

冷却液液位传感器监测冷却系统中的冷却液液位，并将信息通过 OEM 线束传送至 CM500 康明斯QSK78电子控制模块 (ECM)。

部件位置

有关部件的详细位置视图，参考《QSK19、QSK45、QSK60 和 QSK78 系列康明斯QSK78发动机 QSK 燃, 油系统故障判断和排除手册》（公告号 3666113）。

康明斯QSK78发动机大修提示

这不是 CENSE™ 系统错误。

参考康明斯QSK78发动机故障代码维修技术资料查询与解决方法 t05-422 故障诊断树

重庆康明斯海水泵水崶.，重庆康明斯机电设备公司金华售，轴带发电机并车，柱塞付的间隙是多少，装帕金斯柴油发动机404d-22空气，准同期并网后系统和发电机之间，专门修进口柴油电喷发动机的哪里好，大宇斗山挖机维修哪里好，大宇斗山挖机发动机维修哪里好，鲁工装载机发动机维修哪里好，鲁工装载机维修哪里好，斗山挖机维修发动机维修哪里好，斗山挖机维修哪里好，卡特纯进口挖机维修哪里好

康明斯QSK78发动机423故障代码维修技术资料查询与解决方法

康明斯QSK78发动机故障代码维修技术资料查询与解决方法 423

正时油轨压力在正常工作范围内的误差

概述

康明斯QSK78发动机故障代码	造成故障的原因	产生后果
故障康明斯QSK78发动机故障代码: 423 PID: P156 SPN: 156 FMI: 2 指示灯: 黄色 SRT: QU-423	康明斯QSK78发动机钥匙接通时，检测到康明斯QSK78发动机线束的正时压力信号触针上电压高于 1.83 VDC。这不是 CENSE™ 系统错误。	与标定相关的功率与转速下降。

康明斯QSK78发动机正时油轨压力传感器电路图

电路图描述

正时油轨压力传感器通过康明斯QSK78发动机线束向 CM500 ECM 提供正时油轨压力传感器信号。CM500 ECM 利用正时油轨压力传感器信号监测从控制阀体输送到喷油器正时油腔的正时燃油压力。

部件位置

有关部件的详细位置视图，参考《QSK19、QSK45、QSK60 和 QSK78 系列康明斯QSK78发动机 QSK 燃油系统故障判断和排除手册》（公告号 3666113）。

康明斯QSK78发动机大修提示

这不是 CENSE™ 系统错误。

参考康明斯QSK78发动机故障代码维修技术资料查询与解决方法 t05-423 故障诊断树

自动转换开关n极和主触头接触的，自启动跟ats区别，自启动和ats区别，自启动与自切换的区别，左涡轮散热管密封胶圈 [G 康明斯电喷柴油发动机可以调油，卡特纯进口挖机发动机维修哪里好，维修帕金斯发动机卡特哪里好，旋挖钻机维修哪里好，旋挖钻机发动机维修哪里好，湖南宝马格bw226压路机维修，湖南宝马格压路机维修，湖南宝马格压路机发动机维修，湖南宝马格压路机柴油机维修

康明斯QSK78发动机426故障代码维修技术资料查询与解决方法

康明斯QSK78发动机故障代码维修技术资料查询与解决方法 426

J1939 数据通信接口不能传输

概述

康明斯QSK78发动机故障代码	造成故障的原因	产生后果
故障康明斯QSK78发动机故障代码: 426 PID: S231 SPN: 639 FMI: 3 指示灯: 黄色 SRT: QU-426	J1939 数据通信接口电路图上的数据通信错误。	无解决办法。

康明斯QSK78发动机J1939 数据通信接口电路图

电路图描述

公共数据通信电路图用于 INSITE™（零件号 3824801）与 ECM 之间的通信。公共数据通信接口还能用于与其它车载电子设备（如电子仪表板和其它设备）之间进行电子信息通信。

部件位置

有关部件的详细位置视图，参考《QSK19、QSK45、QSK60 和 QSK78 系列康明斯QSK78发动机 QSK 燃油系统故障判断和排除手册》（公告号 3666113）。

康明斯QSK78发动机大修提示

这不是 CENSE™ 系统错误。

参考故障康明斯QSK78发动机故障代码故障诊断树 t05-426

康明电喷柴油机通讯协议，康明斯电喷发动机故障，康明斯电喷系统组成部件，康明斯电子油门踏板常见故障，康明斯发电机185发动熄火，康明斯发电机故障维修技术，长沙宝马格bw226压路机维修，长沙宝马格压路机维修，长沙宝马格压路机发动机维修，长沙宝马格压路机柴油机维修，浙江宝马格bw226压路机维修，浙江宝马格压路机维修，浙江宝马格压路机发动机维修

，浙江宝马格压路机柴油机维修

康明斯QSK78发动机427故障代码维修技术资料查询与解决方法

康明斯QSK78发动机故障代码维修技术资料查询与解决方法 427

J1939 广播数据丢失

概述

康明斯QSK78发动机故障代码	造成故障的原因	产生后果
故障康明斯QSK78发动机故障代码: 427 PID: S231 SPN: 639 FMI: 9 指示灯: 黄色 SRT: QU-427	ECM 无法以适当速率通过 J1939 通信接口传送信息。	无解决办法。

康明斯QSK78发动机J1939 数据通信接口电路图

电路图描述

部件位置

有关部件的详细位置视图，参考《QSK19、QSK45、QSK60 和 QSK78 系列康明斯QSK78发动机 QSK 燃油系统故障判断和排除手册》（公告号 3666113）。

康明斯QSK78发动机大修提示

这不是 CENSE™ 系统错误。

参考故障康明斯QSK78发动机故障代码故障诊断树 t05-427

康明斯发电机配件，康明斯发电机维修保养手册，康明斯发电机组故障代码查询，康明斯发电机组恒温器在什么地，康明斯发动机 stc，康明斯发动机qsk60是不是高压共，宁波宝马格bw226压路机维修，宁波宝马格压路机维修，宁波宝马格压路机发动机维修，宁波宝马格压路机柴油机维修，哪里有宝马格bw226压路机维修，哪里有宝马格压路机维修，哪里有宝马格压路机发动机维修

康明斯QSK78发动机431故障代码维修技术资料查询与解决方法

康明斯QSK78发动机故障代码维修技术资料查询与解决方法 431

怠速有效开关电路图

概述

康明斯QSK78发动机故障代码	造成故障的原因	产生后果
故障康明斯QSK78发动机故障代码: 431 PID: S231 SPN: 091 FMI: 2 指示灯: 黄色 SRT: QU-431	在 OEM 线束的怠速有效非怠速和怠速信号触针上同时检测到电压，或者在任一触针上检测不到电压。这不是 CENSE™ 系统错误。	对性能没有影响。

康明斯QSK78发动机怠速有效开关电路图

电路图描述

怠速有效信号在 CM500 ECM 检测到不正确的有效信号时禁用油门控制，这是一个安全特性。怠速有效开关通过 OEM 线束和 OEM 接口线束向 CM500 ECM 提供怠速和非怠速有效信号。

部件位置

有关部件的详细位置视图，参考《QSK19、QSK45、QSK60 和 QSK78 系列康明斯QSK78发动机 QSK 燃油系统故障判断和排除手册》（公告号 3666113）。

康明斯QSK78发动机大修提示

这不是 CENSE™ 系统错误。

参考康明斯QSK78发动机故障代码维修技术资料查询与解决方法 t05-431 故障诊断树

康明斯发动机柴油泵，康明斯发动机柴油泵分解图，康明斯发动机传感器的检测，康明斯发动机打不开增压器，康明斯发动机的活塞是不是加大，康明斯发动机的减速马达报价，ats和自启动，ats有自启动功能吗，哪里有宝马格压路机柴油机维修，宝马格bw226压路机维修哪里好，宝马格压路机维修哪里好，宝马格压路机发动机维修哪里好，宝马格压路机柴油机维修哪里好，湖南宝马压路机维修

康明斯QSK78发动机432故障代码维修技术资料查询与解决方法

康明斯QSK78发动机故障代码维修技术资料查询与解决方法 432

CELECT™ 型油门踏板

概述

康明斯QSK78发动机故障代码	造成故障的原因	产生后果
故障康明斯QSK78发动机故障代码: 432 PID: P091 SPN: 091 FMI: 13 指示灯: 红色 SRT: QU-432	当 OEM 线束的油门位置信号触针上的电压指示踏板未处于怠速时 OEM 线束的怠速有效开关非怠速信号触针上能检测到电压，或者当 OEM 线束的油门位置信号触针上的电压指示踏板静止时 OEM 线束的怠速有效开关非怠速信号触针上能检测到电压。这不是CENSE™ 系统错误。	康明斯QSK78发动机缺省值为 0% 油门开度。

康明斯QSK78发动机CELECT™ 型油门踏板

电路图描述

油门踏板通过 OEM 线束和 OEM 接口线束向 CM500 ECM 提供驾驶员油门指令。CM500 ECM 利用此信号来确定燃油油轨执行器阀的供油指令。

部件位置

有关部件的详细位置视图，参考《QSK19、QSK45、QSK60 和 QSK78 系列康明斯QSK78发动机 QSK 燃油系统故障判断和排除手册》（公告号 3666113）。

康明斯QSK78发动机大修提示

这不是 CENSE™ 系统错误。

参考康明斯QSK78发动机故障代码维修技术资料查询与解决方法 t05-432 故障诊断树

康明斯发动机的暖气阀在那，康明斯发动机电控系统，康明斯发动机电路图，康明斯发动机电气原理图，康明斯发动机反水案例，康明斯发动机负载达到100%是怎，康明斯发动机高速运转下突然熄，湖南挖掘机维修，湖南长沙挖机维修，湖南斗山挖机维修，湖南发电机维修衡阳，湖南液压挖掘机维修专家，湖南宝马格bw226压路机电路维修，湖南怀化市装载机维修，湖南株洲发电机维修

康明斯QSK78发动机441故障代码维修技术资料查询与解决方法

康明斯QSK78发动机故障代码维修技术资料查询与解决方法 441

无开关蓄电池电源电路图

概述

康明斯QSK78发动机故障代码	造成故障的原因	产生后果
故障康明斯QSK78发动机故障代码: 441 PID: P168 SPN: 168 FMI: 1 指示灯: 无 SRT: QU-441	检测到 CM500 ECM 上蓄电池电压低于 12 VDC。这不是 CENSE™ 系统错误。	CM500 ECM 电压电源接近将会出现意外运转的水平。

康明斯QSK78发动机无开关蓄电池电源电路图

电路图描述

CM500 ECM 通过 OEM 线束和康明斯QSK78发动机线束接收无开关蓄电池电压。OEM 接口线束的无开关蓄电池导线中有两个个串联式 10 安培保险丝，以保护 CM500 ECM。康明斯QSK78发动机线束中的蓄电池回路导线连至康明斯QSK78发动机缸体接地。

部件位置

有关部件的详细位置视图，参考《QSK19、QSK45、QSK60 和 QSK78 系列康明斯QSK78发动机 QSK 燃油系统故障判断和排除手册》（公告号 3666113）。

康明斯QSK78发动机大修提示

这不是 CENSE™ 系统错误。

参考康明斯QSK78发动机故障代码维修技术资料查询与解决方法 t05-441 故障诊断树

康明斯发动机故障打不着火，40662a-ta855-g1重庆康明斯发动，41158057，4132f067 机油泵，450kw康明斯发电机油压低停机故，4993343，浙江宝马压路机维修，浙江挖掘机维修，长沙挖机维修，浙江斗山挖机维修，发电机维修衡阳

康明斯发动机442故障代码维修技术资料查询与解决方法

康明斯QSK78发动机故障代码维修技术资料查询与解决方法 442

无开关蓄电池电源电路图

概述

康明斯QSK78发动机故障代码	造成故障的原因	产生后果
故障康明斯QSK78发动机故障代码: 442 PID: P168 SPN: 168 FMI: 0 指示灯: 黄色 SRT: QU-442	检测到 CM500 ECM 上蓄电池电压高于 38 VDC。这不是 CENSE™ 系统错误。	CM500 ECM 将会发生损坏。

康明斯QSK78发动机无开关蓄电池电源电路图

电路图描述

部件位置

有关部件的详细位置视图，参考《QSK19、QSK45、QSK60 和 QSK78 系列康明斯QSK78发动机 QSK 燃油系统故障判断和排除手册》（公告号 3666113）。

康明斯QSK78发动机大修提示

这不是 CENSE™ 系统错误。

参考康明斯QSK78发动机故障代码维修技术资料查询与解决方法 t05-442 故障诊断树

4缸发动机4气门怎麽调，6.7柴油发动机，6b燃机辅助雾化空气泵皮带540l，702活塞，8缸气门间隙调整方法，浙江液压挖掘机维修专家，浙江宝马格bw226压路机电路维修，怀化市装载机维修，株洲发电机维修，宁波宝马压路机维修，宁波挖掘机维修，宁波斗山挖机维修，宁波液压挖掘机维修专家，宁波宝马格bw226压路机电路维修，宁波市装载机维修，宁波发电机维修

康明斯QSK78发动机446故障代码维修技术资料查询与解决方法

康明斯QSK78发动机故障代码维修技术资料查询与解决方法 446

RS422 通信故障

概述

康明斯QSK78发动机故障代码	造成故障的原因	产生后果
故障康明斯QSK78发动机故障代码: 446 PID: 无 SPN: 无 FMI: 31 指示灯: 无 SRT: 无	参考《OEM 系统故障判断和排除手册》。	无解决办法。

康明斯QSK78发动机RS422 通信电路图

电路图描述

参考《OEM 系统故障判断和排除手册》。

部件位置

参考《OEM 系统故障判断和排除手册》。

参考康明斯QSK78发动机故障代码维修技术资料查询与解决方法 t05-446 故障诊断树

caterpillar柴油发电机价格，cat柴油机维修资格证，发动机维修， cat发动机系统操作、测试与调整，cat配件162-3906是用在什么型号，哪里有宝马压路机维修，哪里有挖掘机维修，长沙哪里有挖机维修，哪里有斗山挖机维修，发电机维修衡阳哪里有，哪里有液压挖掘机维修专家，哪里有宝马格bw226压路机电路维修，怀化市哪里有装载机维修，株洲哪里有发电机维修

康明斯QSK78发动机447故障代码维修技术资料查询与解决方法

康明斯QSK78发动机故障代码维修技术资料查询与解决方法 447

不支持远程过程调用 (RPC) 编号

概述

康明斯QSK78发动机故障代码	造成故障的原因	产生后果
故障康明斯QSK78发动机故障代码: 447 PID: 无 SPN: 无 FMI: 31 指示灯: 无 SRT: 无	不支持 RPC（远程过程调用）编号..	无解决办法。

康明斯QSK78发动机RS422 通信电路图

电路图描述

参考《OEM 系统故障判断和排除手册》。

部件位置

参考《OEM 系统故障判断和排除手册》。

参考康明斯QSK78发动机故障代码维修技术资料查询与解决方法 t05-447 故障诊断树

ch11486，cm2150，cm2220 an电器接线图，cummins 3819624，cv20948空气滤清器，宝马压路机维修哪里好，挖掘机维修哪里好，长沙挖机维修哪里好，斗山挖机维修哪里好，发电机维修衡阳哪里好，液压挖掘机维修专家哪里好，宝马格bw226路机电路维修哪里好，怀化市装载机维修哪里好，株洲发电机维修哪里好，宝马压路机维修在哪里，挖掘机维修在哪里

康明斯QSK78发动机448故障代码维修技术资料查询与解决方法

康明斯QSK78发动机故障代码维修技术资料查询与解决方法 448

远程过程调用 (RPC) 幅度不匹配

概述

康明斯QSK78发动机故障代码	造成故障的原因	产生后果
故障康明斯QSK78发动机故障代码: 448 PID: 无 SPN: 无 FMI: 31 指示灯: 无 SRT: 无	RPC（远程过程调用）幅度不匹配。	无解决办法。

康明斯QSK78发动机RS422 通信电路图

电路图描述

参考《OEM 系统故障判断和排除手册》。

部件位置

参考《OEM 系统故障判断和排除手册》。

参考康明斯QSK78发动机故障代码维修技术资料查询与解决方法 t05-448 故障诊断树

d2842le213三滤，d683柴油机排气管出口垫片3921，dorman发电机，ecm 点火开关电源，ecm ecu，ecm 救生艇释放回收电机控制盘，ecm电机是什么意思，p88e，perkins 4缸柴油发动机，长沙挖机维修在哪里，斗山挖机维修在哪里，发电机维修衡阳在哪里，液压挖掘机维修专家在哪里，宝马格bw226压路机电路维修在哪里，怀化市装载机维修在哪里，株洲发电机维修在哪里

康明斯QSK78发动机451故障代码维修技术资料查询与解决方法

康明斯QSK78发动机故障代码维修技术资料查询与解决方法 451

燃油压力传感器高压故障

概述

康明斯QSK78发动机故障代码	造成故障的原因	产生后果
故障康明斯QSK78发动机故障代码: 451 PID: P157 SPN: 157 FMI: 3 指示灯: 红色 SRT: QU-451	检测到康明斯QSK78发动机线束的油轨压力传感器信号触针上电压高于 4.78 VDC。这不是 CENSE™ 系统错误。	根据标定，康明斯QSK78发动机将停机或功率下降，或 CM500 ECM 不采取任何操作。

康明斯QSK78发动机燃油油轨压力传感器电路图

电路图描述

燃油油轨压力传感器通过康明斯QSK78发动机线束向 CM500 ECM 提供燃油油轨压力传感器信号。CM500 ECM 利用燃油油轨压力传感器信号监测从控制阀体输送到喷油器计量油腔的油轨燃油压力。

部件位置

有关部件的详细位置视图，参考《QSK19、QSK45、QSK60 和 QSK78 系列康明斯QSK78发动机 QSK 燃油系统故障判断和排除手册》（公告号 3666113）。

康明斯QSK78发动机大修提示

这不是 CENSE™ 系统错误。

参考故障康明斯QSK78发动机故障代码故障诊断树 t05-451

perkins 110-44t/1104d-e44t发，perkins 1104d，perkins 1606a耗油量，perkins rs51276，perkins 柴油格，湖南工程机械发动机维修，湖南平地机康明斯维修，湖南平地机康明斯发动机维修，湖南小松挖掘机发动机维修，湖南山推压路机维修，湖南山推压路机发动机维修，湖南三一车载泵道依茨发动机维修

康明斯QSK78发动机452故障代码维修技术资料查询与解决方法

康明斯QSK78发动机故障代码维修技术资料查询与解决方法 452

燃油压力传感器低压故障

概述

康明斯QSK78发动机故障代码	造成故障的原因	产生后果
故障康明斯QSK78发动机故障代码: 452 PID: P157 SPN: 157 FMI: 4 指示灯: 红色 SRT: QU-452	检测到康明斯QSK78发动机线束的油轨压力传感器信号触针上电压低于 0.15 VDC。这不是 CENSE™ 系统错误。	根据标定，康明斯QSK78发动机将停机或功率下降，或 CM500 ECM 不采取任何操作。

康明斯QSK78发动机燃油油轨压力传感器电路图

电路图描述

部件位置

有关部件的详细位置视图，参考《QSK19、QSK45、QSK60 和 QSK78 系列康明斯QSK78发动机 QSK 燃油系统故障判断和排除手册》（公告号 3666113）。

康明斯QSK78发动机大修提示

这不是 CENSE™ 系统错误。

参考故障康明斯QSK78发动机故障代码故障诊断树 t05-452

perkins 充电机，perkins 发动机有没有2400kw，perkins 节温器，perkins1006，2652c117，2674a209，2674a223，2674a256，2674a347，2674a376增压器，湖南三一车载泵道依茨维修，湖南车载泵道依茨发动机维修，湖南道依茨发动机维修，湖南Perkins1300系列发动机维修，湖南Perkins1300发动机维修，湖南道依茨单体泵调速器，湖南沃尔沃柴油发动机维修
