三菱发动机曲轴、主轴承的供应维修安装技术资料

三菱S6B-PTA1、S6B-PTA2、 S6B3-PTA、S6A-PTAA、S6A3-PTAA、S6U-MTK、S8U-MTK、S12U-MTK、S6R-PTA、S6R2-PTA、S6R2-PTA、S6N-PTA、S6N-PTK、S6N-MTK、S12N-MTK、S12H- PTA、S12R-PTA、S12R-PTA2、S12R-PTAA2、S16R-PTA、S16R-PTA2

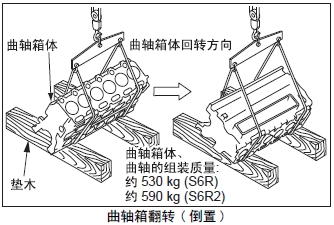

1.1 三菱发动机曲轴箱翻转( 倒置)

将三菱发动机曲轴箱放置在回转台上翻转。不使用回转台时，在曲轴箱上挂上钢丝索，在钢丝索和曲轴箱体之间填入垫木或布，用起吊机吊起，然后横倒放置在枕木上。重新挂钢丝索，在枕木上将曲轴箱体翻转( 倒置)。

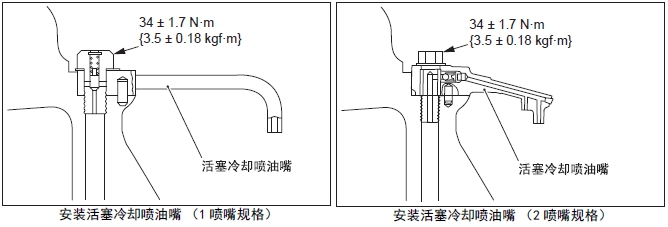

1.2 安装三菱发动机活塞冷却喷油嘴

将活塞冷却喷油嘴安装在曲轴箱上，按照规定的扭矩旋紧止回阀和有眼螺栓。

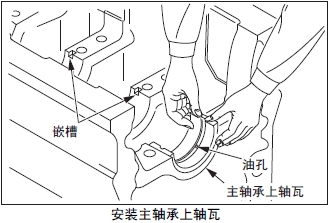

1.3 安装三菱发动机主轴承上轴瓦

(a) 安装主轴承轴瓦时，主轴承轴瓦的背面和主轴承座的内孔表面不能涂抹润滑油。这些部位用清洗剂清除异物和油污后，安装主轴承轴瓦。

(b) 安装主轴承轴瓦时，上下轴瓦不能错装。有油孔的轴瓦是上轴瓦，没有油孔平

(1) 清洗主轴承座孔和主轴承端盖的装配面，确认无异物粘附。

(2) 确认上下轴瓦无损伤或油污。

(3) 主轴承上轴瓦对准曲轴箱的嵌槽后安装。

注:(a) 轴瓦两端的突出量保持均等。

(b) 主轴承上轴瓦对准曲轴箱体的嵌槽安装，能使上轴瓦的油孔和曲轴箱的油槽位置保持一致。

(4) 在各主轴承上轴瓦的滑动面均匀涂抹润滑油。

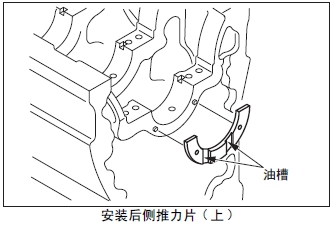

1.4 安装三菱发动机后侧推力片( 上)

(1) 后侧推力片( 上)的油槽面朝发动机后侧，对准曲轴箱最后端的定位销位置后安装。

(2) 在推力片的接触面均匀涂敷润滑油。

注: 前侧推力片( 上) 在曲轴安装后插入。

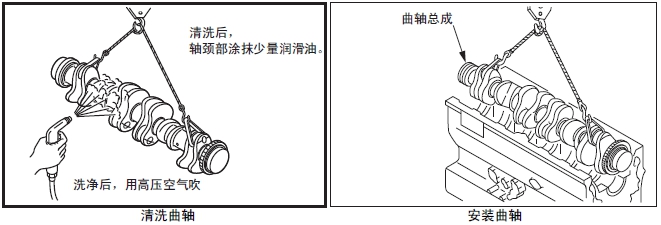

1.5 安装三菱发动机曲轴

(1) 确认安装在曲轴箱上的主轴承上轴瓦滑动面上均匀涂抹清洁润滑油。

(2) 曲轴用清洗油充分洗净，用高压空气吹干净，在曲轴的轴颈部位涂抹少量的润滑油。

注: 在清洗曲轴时，特别注意清洗曲轴颈、曲柄销和油孔内部，确认没有异物或杂质。另外，确认油孔处无毛刺。

(3) 水平吊起曲轴，小心地放入曲轴箱内。

注: 起吊曲轴时，为了防止曲轴受到损伤要填入布团或其他垫料起吊。

(4) 缓慢转动曲轴，确认可轻松回转。

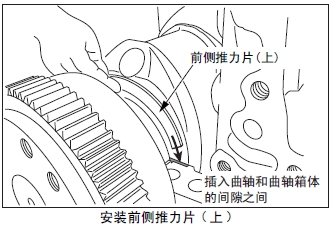

1.6 安装三菱发动机前侧推力片( 上)

(1) 将装入的曲轴推向发动机前侧，使曲轴颈端面和已经安装的后侧推力片( 上) 轻轻接触。

(2) 前侧推力片( 上)的油槽面朝发动机的前侧，在曲轴和曲轴箱的空隙之间插入前侧推力片( 上)。

(3) 前后移动曲轴，确认有适当的间隙。

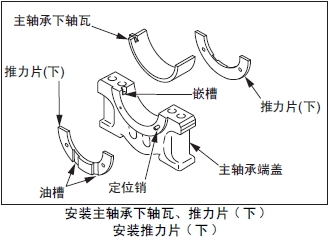

1.7 安装三菱发动机主轴承下轴瓦、推力片( 下)

(1) 主轴承下轴瓦和主轴承端盖的嵌槽对准后安装。

注: 轴瓦两端的突出量保持均等。

(2) 在各主轴承下轴瓦的内表面均匀涂抹润滑油。

(3) 在最后端主轴承端盖的定位销位置安装推力片( 下)。

注: 推力片( 下) 的油槽分别朝向端盖的外侧安装。

1.8 安装三菱发动机主轴承端盖

(1) 确认安装在主轴承端盖上的主轴瓦和推力片上均匀涂抹清洁润滑油。

(2) 安装时，主轴承端盖上的刻印编号按发动机前侧向后侧的顺序，另外，端盖「FRONT」记号浮刻的侧面朝向发动机前侧的方向( 嵌槽都在同侧)。

(3) 主轴承端盖螺栓、垫圈涂抹润滑油后临时安装。

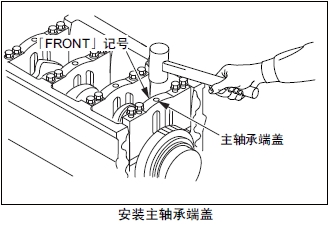

(4) 用软金属锤均匀地将主轴承端盖打入。

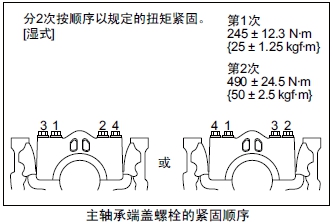

(5) 三菱发动机曲轴最后端部除外的主轴承端盖螺栓按照图示顺序，在规定扭矩的1/2 处一旦紧固。

(6) 除曲轴最后端部以外的主轴承端盖螺栓按照图示顺序，按照规定扭矩紧固。

(7) 三菱发动机曲轴最后端部的主轴承端盖用轻轻接触的程度临时安装。在此状态时，测量曲轴的轴向间隙。

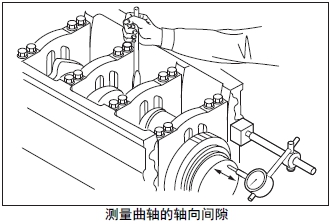

1.9 测量三菱发动机曲轴的轴向间隙

(1) 确认曲轴能够轻松地盘动。

(2) 安装千分表，将表头接触曲轴的后端面。

(3) 用撬棒拨动曲轴，测量曲轴前后移动的最大差值，

检测轴向间隙值。

超过标准值时，检测推力片和曲轴。标准值以内时，在最后端的主轴承端盖螺栓旋松的状态前后移动曲轴，再次检测。

(4) 将最后端的主轴承端盖正式旋紧后，再次测量和确认轴向间隙。

(5) 再次确认曲轴能够轻松地盘动。

(6) 再次确认所有的主轴承端盖螺栓有无遗漏紧固。

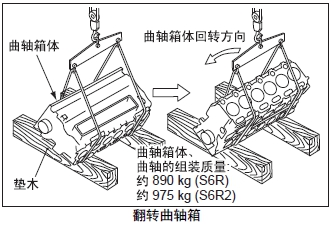

1.10 翻转三菱发动机曲轴箱

将曲轴箱放置在回转台上翻转。不使用回转台时，在曲轴箱上挂上钢丝索，在钢丝索和曲轴箱体之间填入垫木或布，用起吊机吊起，然后横倒放置在枕木上。重新挂钢丝索，在枕木上将曲轴箱体翻转恢复常规放置状态。
