卡特彼勒312C, 315C, 318C, 319C, 320C, 321C, 322C, 325C, 330C 和 M325C 挖掘机使用维修模式
发布时间2015/9/26 15:51:44

卡特彼勒312C, 315C, 318C, 319C, 320C, 321C, 322C, 325C, 330C 和 M325C 挖掘机使用维修模式

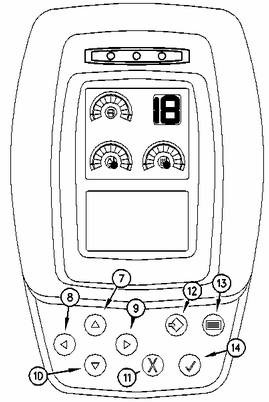

卡特彼勒312C, 315C, 318C, 319C, 320C, 321C, 322C, 325C, 330C 和 M325C 挖掘机监视器面板

(1) 油量表

(2) 发动机冷却液温度表

(3) 行动灯

(4) 发动机转速刻度盘指示器

(5) 液压油温度表

(6) 信息中心

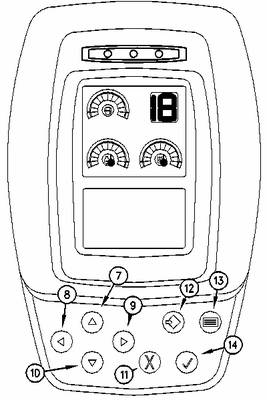

卡特彼勒312C, 315C, 318C, 319C, 320C, 321C, 322C, 325C, 330C 和 M325C 挖掘机监视器面板

(7) "向上"键

(8) "向左"键

(9) "向右"键

(10) "向下"键

(11) "取消"键

(12) "设定"键

(13) "菜单"键

(14) "OK" 键

监视器上显示来自控制器的信息。 以下维修程序和功能通过控制器可用:

控制器通知监视器关于机器的情况。 部分示例列表如下:液压油温度, 发动机冷却液温度 和 燃油油位。 控制器通知监视器关于电子控制系统的任何现有的和/或过去的故障。 对控制器进行各种设定。 对电子控制系统进行调节和测试。

卡特彼勒312C, 315C, 318C, 319C, 320C, 321C, 322C, 325C, 330C 和 M325C 挖掘机维修模式的起动

监视器面板

(7) "向上"键

(8) "向左"键

(9) "向右"键

(10) "向下"键

(11) "取消"键

(12) "设定"键

(13) "菜单"键

(14) "OK" 键

键盘的按键用于进入维修模式。 按键用于更改模式。接下来按对应键,直到理想的模式出现在信息中心上为止。

"向上"键和"向下"键

"向上"键 (7) 和"向下"键 (10) 用于上下滚动查看消息区域内的各项。

"向左"键和"向右"键

"向左"键 (8) 和"向右"键 (9) 用于左右滚动查看消息区域内的各项。

"Setting(设定)"键

"setting(设定)"键 (12) 用于设定消息区域内显示的菜单。

"Menu(菜单)"键

"menu(菜单)"键 (13) 用于访问主菜单。

"Cancel(取消)"键

"cancel(取消)"键 (11) 用于取消当前的选择和退出菜单屏幕。 在菜单屏幕上按 "cancel(取消)"键时,正常工作屏幕将出现。

"OK" 键

"OK" 键 (14) 用于选择消息区域内的突出显示项。

维修模式的起动

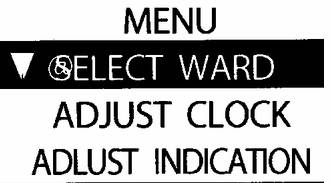

以上屏幕将出现。 随后按 "menu(菜单)"键 (13) 。

应当按"向下"键。突出显示 "PREFERENCES(首选项)"设定。按 "OK" 键。

以上屏幕将出现。

方向键用于输入密码。 输入密码后按 "OK" 键。

显示的典型示例

如果输入了正确的密码,则以上屏幕应当出现。

如果输入的密码不正确,则以上屏幕应当出现。

卡特彼勒315C 起动模式

采用以下方式起动维修功能:向上键, 向下键, 向左键 和 向右键

卡特彼勒315C退出维修模式

有两种方法可以终止维修模式。

维修模式将在起动开关转到断开位置 10 秒后终止。

突出显示第一行显示内的 "SERVICE(维修)"。

利用"向左"键和"向右"键滚动查看显示。 显示屏上的第一行应当显示 "EXIT(退出)"。

当在 "exit(退出)"屏幕上按下 "setting(设定)"键时,维修模式终止且显示返回上一显示页面。

5.    调整时钟模式

6.     SMCS — 1931

7.    窗体顶端

8.    时钟的调整

9.窗体底端

在以上菜单屏幕上,按 "menu(菜单)"键。

选择"主页 (PREFERENCES)" 选项。 按 "OK" 键。

选择 "ADJUST CLOCK(调整时钟)"选项。 按 "OK" 键。

利用方向键调整时间。 时间设定完成后,按 "setting(设定)"键。 卡特彼勒315C 时钟的调整

以上菜单出现时,选中第二行上的时间输入。按向下键"(10)"。时间输入突出显示时按 OK 键"(14)"。

利用向上/向下箭头键修改时间。

利用左/右箭头键在 12 和 24 小时制间切换。 利用向上或向下键修改时间。 时间正确时按设定键。

卡特彼勒312C, 315C, 318C, 319C, 320C, 321C, 322C, 325C, 330C 和 M325C 挖掘机ECM 摘要模式

窗体顶端

使用 ECM summary mode(ECM 概要屏幕)来显示安装在机器中的软件。执行以下程序访问此模式。

窗体底端

最新软件显示的典型示例

进入维修模式。 利用箭头键选择显示第二行中的 "ECM SUMMARY(ECM 汇总)"。

典型监视器显示

卡特彼勒315C 监视器显示

选中第三行的同时,利用向左箭头键和向右箭头键修改 ID 编号。 此动作将改变第四行的显示。下表将描述所显示的信息。

表 1

ECM 汇总

ID

说明

1

机型

2

机器的对应信息

3

标准控制器的零件号

4

标准控制器的序列号

5

机器技术参数

6

软件的零件号

7

软件的日期

8

发动机和泵的型号

101

机具型号

102

附件控制器的零件号

103

机具的技术参数

104

附件控制器的序列号

105

闪存文件的零件号

106

闪存文件的日期

注: 关于未列出的 ID 编号,请参阅机具控制的对应维修手册。
