卡特CATC15和C18发动机电子单体喷油器
发布时间2015/9/26 16:07:35

卡特CAT窗体底端

C15和C18发动机电子单体喷油器

表1

381-6298喷油泵总成和372-6468喷油泵总成的技术规格

项目

数量

零件

技术规格说明

1

1

8S-9191螺栓

拧紧至扭矩为
55±10N·m(41±7lbft)。

2

-

-

装配前,使用按50/50比例混合的8T-2998润滑剂和清洁的发动机机油润滑O形密封圈和孔。

卡特CAT窗体底端

C15和C18发动机电子控制单体喷油器机构

窗体顶端

表1

190-0009燃油泵和气门机构、148-7482燃油泵和气门机构、128-8510燃油喷油器总成、130-9701燃油喷射泵总成、153-2875燃油喷油器总成、235-1401燃油喷射泵总成、297-1027燃油喷射泵总成、252-5786燃油喷射泵总成、253-8352燃油喷射泵总成、261-0048燃油喷射泵总成和235-1402燃油喷射泵总成的技术规格

项目

数量

零件

技术规格说明

安装单体喷油器前,用按50/50比例混合的清洁发动机机油和8T-2998润滑剂润滑O形密封圈(5)。

1

1

-

将锁紧螺母拧紧至
100±10N·m(74±7lbft)。

2

1

-

按照以下步骤拧紧螺栓:

1.拧紧螺栓至
55±10N·m(41±7lbft)。

2.松开螺栓直到螺栓是用手拧紧的程度。

3.再次将螺栓拧紧至
55±10N·m(41±7lbft)。

A

-

-

将单体喷油器的高度调整为
78.0±0.2mm(3.07±0.01in)。

窗体底端

窗体顶端

窗体底端

窗体顶端

窗体底端

(4)隔套

(5)卡箍

表1266-3699燃油泵和气门机构的技术规格项目数量零件技术规格说明安装单体喷油器前,用按50/50比例混合的清洁发动机机油和8T-2998润滑剂润滑O形密封圈(6)。1--拧紧至扭矩为
2.50±0.25N·m(22.13±2.21lbin)。21196-5070防松螺母拧紧至扭矩为
100±10N·m(74±7lbft)。3-按照以下步骤拧紧螺栓:1.拧紧螺栓至
55±10N·m(41±7lbft)。2.松开螺栓直到螺栓是用手拧紧的程度。3.再次将螺栓拧紧至
55±10N·m(41±7lbft)。A--单体喷油器的高度是从正时底座起进行测量的。将单体喷油器的高度调整为
78.0±0.2mm(3.07±0.01in)。请参阅测试与调整,"电子单体喷油器-调整"以了解设置电子单体喷油器间隙的正确步骤。

表1294-7615喷油泵总成的技术规格项目数量零件技术规格说明118S-9191螺栓拧紧至扭矩为
55±10N·m(41±7lbft)。21230-3775O形密封圈用按50/50比例混合的绿色8T-2998润滑剂和发动机机油稍微润滑密封圈。31230-3728O形密封圈用按50/50比例混合的绿色8T-2998润滑剂和发动机机油稍微润滑密封圈。A--将单体喷油器的高度调整为
78.0±0.2mm(3.07±0.01in)。

表1372-6469喷油泵总成的技术规格项目数量零件技术规格说明118S-9191螺栓拧紧至扭矩为
55±10N·m(41±7lbft)。21230-3775O形密封圈用按50/50比例混合的绿色8T-2998润滑剂和发动机机油稍微润滑密封圈。31230-3728O形密封圈用按50/50比例混合的绿色8T-2998润滑剂和发动机机油稍微润滑密封圈。

371-8891喷油器总成

表2

项目

数量

零件

技术规格说明

4

1

333-4871弹簧

在测试力下的长度为
77.0mm(3.03in)。
测试力为
550.0±26.0N(123.6±5.8lb)。
测试后的自由长度为
88.24mm(3.474in)。

5

4

283-8654螺钉

拧紧至扭矩为
1.1±0.1N·m(9.7±0.9lbin)。

6

1

365-3386单体喷油器喷嘴

用VactraNo.2MSDS5380润滑螺纹。
拧紧至扭矩为
12N·m(106lbin)并开始追踪转角以达到43±2度的最终转角。最终外壳扭矩达到
100±20N·m(74±15lbft)。

7

1

254-4379喷嘴弹簧

在测试力下的长度为
12.73mm(0.501in)。
测试力为
239.5±10.0N(53.8±2.2lb)。
测试后的自由长度为
15.25mm(0.600in)。

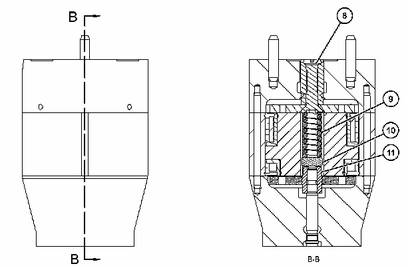

298-5517执行器组件

表3

项目

数量

零件

技术规格说明

8

1

421-5853平头螺钉

在装配前,将绿色Loctite290涂覆到螺纹上。
拧紧至扭矩为
2.9±0.7N·m(25.7±6.2lbin)。

9

1

269-3183电磁阀弹簧

在测试力下的长度为
11.541mm(0.4544in)。
测试力为
70.8N(15.9lb)。
测试后的自由长度为
12.6mm(0.50in)。

10

1

254-4376垫片

选择垫片以提供
80.0±1.0N(18.0±0.2lb)的弹簧力。

11

1

298-5534螺母

拧紧至扭矩为
1.1±0.1N·m(9.7±0.9lbin)。

(2)摇臂

(3)摇臂轴

(4)挺杆总成轴

(5)单体喷油器挺杆组件

按照以下步骤调整单体喷油器:

松开锁紧螺母(1)。 顺时针旋转调节螺钉。单体喷油器接合后停止旋转调整螺钉。 顺时针旋转调节螺钉。

旋转...180度(1/2圈)

固定住调整螺钉。拧紧锁紧螺母(1)。

将锁紧螺母拧紧至以下扭矩。...55±10N·m(41±7lbft)
