卡特CATC15和C18发动机涡轮增压器
发布时间2015/9/26 16:18:45
C15和C18发动机涡轮增压器

表1262-2944涡轮增压器总成和262-1078涡轮增压器总成的技术规格项目数量零件技术规格说明119N-2038涡轮卡箍组件按照以下步骤拧紧涡轮卡箍组件:
1.拧紧至扭矩为
18.1N·m(160.2lbin)。
2.松开至
5.6N·m(49.6lbin)。
3.再次拧紧至扭矩为
13.6±1.2N·m(120.4±10.6lbin)。2--废气旁通阀的开启压力为
179.3±3.5kPa(26.0±0.5psi)。3-268-2960卡箍组件拧紧至扭矩为
13.6±1.2N·m(120.4±10.6lbin)。442N-2765耐高温螺栓组装前,向螺纹上涂覆LoctiteC5A铜防咬合剂。拧紧至扭矩为
55±5N·m(41±4lbft)。

262-1080涡轮增压器总成和245-8474涡轮增压器总成的技术规格项目数量零件技术规格说明119N-2038涡轮卡箍组件按照以下步骤拧紧涡轮卡箍组件:
1.拧紧至扭矩为
18.1N·m(160.2lbin)。
2.松开至
5.6N·m(49.6lbin)。
3.再次拧紧至扭矩为
13.6±1.2N·m(120.4±10.6lbin)。2--废气旁通阀的开启压力为
179.3±3.5kPa(26.0±0.5psi)。3-268-2960卡箍组件拧紧至扭矩为
13.6±1.2N·m(120.4±10.6lbin)44375-2467法兰锁紧螺母组装前,向螺纹上涂覆LoctiteC5A铜防咬合剂。拧紧至扭矩为
70±5N·m(52±4lbft)。

302-7449涡轮增压器总成的技术规格项目数量零件技术规格说明119N-2038涡轮卡箍组件按照以下步骤拧紧涡轮卡箍组件:
1.拧紧至扭矩为
18.1N·m(160.2lbin)。
2.松开至
5.6N·m(49.6lbin)。
3.再次拧紧至扭矩为
13.6±1.2N·m(120.4±10.6lbin)。2-268-2960卡箍组件拧紧至扭矩为
13.6±1.2N·m(120.4±10.6lbin)。3--废气旁通阀的开启压力为
142.0±6.9kPa(20.6±1.0psi)。442N-2765耐高温螺栓组装前,向螺纹上涂覆LoctiteC5A铜防咬合剂。拧紧至扭矩为
55N·m(41lbft)。

239-5953涡轮增压器总成和260-3601涡轮增压器总成的技术规格项目数量零件技术规格说明119N-2038涡轮卡箍组件按照以下步骤拧紧涡轮卡箍组件:
1.拧紧至扭矩为
18.1N·m(160.2lbin)。
2.松开至1至2圈。
3.再次拧紧至扭矩为
13.6±1.2N·m(120.4±10.6lbin)。2--废气旁通阀的开启压力为
142.0±3.5kPa(20.6±0.5psi)。3-7W-2297卡箍组件拧紧至扭矩为
13.5±1.0N·m(119.5±9.0lbin)。44375-2467法兰锁紧螺母组装前,向螺纹上涂覆LoctiteC5A铜防咬合剂。拧紧至扭矩为
70±5N·m(52±4lbft)。

262-1071涡轮增压器总成的技术规格项目数量零件技术规格说明119N-2038涡轮卡箍组件按照以下步骤拧紧涡轮卡箍组件:
1.拧紧至扭矩为
18.1N·m(160.2lbin)。
2.松开至
5.6N·m(49.6lbin)。
3.再次拧紧至扭矩为
13.5±1.2N·m(119.5±10.6lbin)。2--废气旁通阀的开启压力为
182.0±3.5kPa(26.4±0.5psi)。3-7W-2297卡箍组件卡箍组件的扭矩为
13.5±1.2N·m(119.5±10.6lbin)。442N-2765耐高温螺栓组装前,向螺纹上涂覆LoctiteC5A铜防咬合剂。拧紧至扭矩为
55±5N·m(41±4lbft)。

230-7911涡轮增压器总成和233-7492涡轮增压器总成的技术规格项目数量零件技术规格说明119N-2038涡轮卡箍组件按照以下步骤拧紧涡轮卡箍组件:
1.拧紧至扭矩为
18.1N·m(160.2lbin)。
2.松开至
5.6N·m(49.6lbin)。
3.再次拧紧至扭矩为
13.5±1.0N·m(119.5±8.9lbin)。2--废气旁通阀的开启压力为
142.0±3.5kPa(20.6±0.5psi)。3-7W-2297卡箍组件拧紧至扭矩为
13.5±1.0N·m(119.5±8.9lbin)。442N-2766锁紧螺母组装前,向锁紧螺母的螺纹上涂覆LoctiteC5A铜防咬合剂。拧紧至扭矩为
55±5N·m(41±4lbft)。

262-0974涡轮增压器总成的技术规格项目数量零件技术规格说明119N-2038涡轮卡箍组件按照以下步骤拧紧涡轮卡箍组件:
1.拧紧至扭矩为
18.1N·m(160.2lbin)。
2.松开至
5.6N·m(49.6lbin)。
3.再次拧紧至扭矩为
13.6±1.2N·m(120.4±10.6lbin)。2--废气旁通阀的开启压力为
142.0±3.5kPa(20.6±0.5psi)。3-7W-2297卡箍组件拧紧至扭矩为
13.6±1.2N·m(120.4±10.6lbin)。442N-2765耐高温螺栓组装前,向锁紧螺母的螺纹上涂覆LoctiteC5A铜防咬合剂。拧紧至扭矩为
55±5N·m(41±4lbft)。

262-1052涡轮增压器总成的技术规格项目数量零件技术规格说明119N-2038涡轮卡箍组件按照以下步骤拧紧涡轮卡箍组件:
1.拧紧至扭矩为
18.1N·m(160.2lbin)。
2.松开至
5.6N·m(49.6lbin)。
3.再次拧紧至扭矩为
13.6±1.2N·m(120.4±10.6lbin)。2--废气旁通阀的开启压力为
142.0±6.9kPa(20.6±0.5psi)。3-7W-2297卡箍组件拧紧至扭矩为
13.6±1.2N·m(120.4±10.6lbin)。442N-2765耐高温螺栓组装前,向锁紧螺母的螺纹上涂覆LoctiteC5A铜防咬合剂。拧紧至扭矩为
55±5N·m(41±4lbft)。

窗体顶端

296-7642涡轮增压器总成的技术规格

项目

数量

零件

技术规格说明

1

1

9N-2038涡轮卡箍组件

按照以下步骤拧紧涡轮卡箍组件:
1.拧紧至扭矩为
18.1N·m(160.2lbin)。
2.松开至
5.6N·m(49.6lbin)。
3.再次拧紧至扭矩为
13.6±1.2N·m(120.4±10.6lbin)。

2

-

-

废气旁通阀的开启压力为
179.3±3.4kPa(26.0±0.5psi)。

3

1

268-2960卡箍组件

拧紧至扭矩为
13.6±1.2N·m(120.4±10.6lbin)

4

4

-

组装前,向螺纹上涂覆LoctiteC5A铜防咬合剂。
将螺母拧紧至扭矩为
55±5N·m(41±4lbft)。

271-5732涡轮增压器总成的技术规格项目数量零件技术规格说明119N-2038涡轮卡箍组件按照以下步骤拧紧涡轮卡箍组件:
1.拧紧至扭矩为
18.1N·m(160.2lbin)。
2.松开至
5.6N·m(49.6lbin)。
3.再次拧紧至扭矩为
13.6±1.2N·m(120.4±10.6lbin)。2--废气旁通阀的开启压力为
179.3±3.5kPa(26.0±0.5psi)。3-268-2960卡箍组件拧紧至扭矩为
13.6±1.2N·m(120.4±10.6lbin)。442N-2766锁紧螺母组装前,向螺纹上涂覆LoctiteC5A铜防咬合剂。拧紧至扭矩为
55±5N·m(41±4lbft)。窗体底端

窗体顶端

窗体底端

窗体顶端

窗体底端

262-2943涡轮增压器总成技术规格项目数量零件技术规格说明119N-2038涡轮卡箍组件按照以下步骤拧紧涡轮卡箍组件:
1.拧紧至扭矩为
18.1N·m(160.2lbin)。
2.松开1到2圈。
3.再次拧紧至扭矩为
13.6±1.2N·m(120.4±10.6lbin)。2--废气旁通阀的打开压力是
142.0±3.5kPa20(.6±0.5psi)。3-7W-2297卡箍组件拧紧至扭矩为
13.5±1.0N·m(119.5±9.0lbin)。44375-2467法兰锁紧螺母组装前,将LoctiteC5A铜防咬合剂涂抹到螺纹上。拧紧至扭矩为
70±5N·m(52±4lbft)。

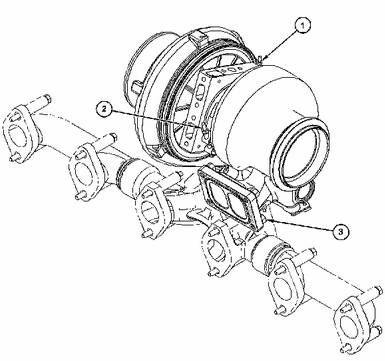

典型实例

注:组装前,用4C-5599防粘结剂润滑锁止螺母的螺纹和轴承表面。

(1)锁紧螺母的扭矩...55±5N·m(41±4lbft)

(2)压缩机卡箍组件的扭矩...13.6±1.2N·m(120.4±10.6lbin)

按照以下步骤拧紧涡轮卡箍组件(3):

拧紧涡轮卡箍组件至18.1N·m(160.2lbin)。 松开涡轮卡箍组件至5.6N·m(49.6lbin)。 再次拧紧卡箍组件至扭矩为13.6±1.2N·m(120.4±10.6lbin)。

废气旁通阀设定...158.6±3.4kPa(23.0±0.5psi)

230-7911涡轮增压器总成的技术规格项目数量零件技术规格说明119N-2038涡轮卡箍组件按照以下步骤拧紧涡轮卡箍组件:
1.拧紧至扭矩为
18.0±1.6N·m(159.3±14.2lbin)。
2.松开1到2圈。
3.再次拧紧至扭矩为
13.6±1.2N·m(120.4±10.6lbin)。2--废气旁通阀的开启压力为
142.0±3.5kPa(20.6±0.5psi)。3-7W-2297卡箍组件拧紧至扭矩为
13.6±1.2N·m(120.4±10.6lbin)。442N-2766锁紧螺母在装配前,向锁紧螺母的螺纹上涂覆LoctiteC5A铜防咬合剂。拧紧至扭矩为
70±5N·m(52±4lbft)。

364-4498涡轮增压器总成和364-4501涡轮增压器总成的技术规格项目数量零件技术规格说明11239-5858压缩机卡箍组件拧紧至扭矩为
13.6±1.2N·m(120.4±10.6lbin)21361-7980带夹按照以下步骤拧紧带夹:

1.将卡箍拧紧至扭矩为
18.0±1.6N·m(159.3±14.2lbin)。
2.将卡箍松开一至两圈。
3.再次将卡箍拧紧至扭矩为
13.6±1.2N·m(120.4±10.6lbin)。34375-2467法兰锁紧螺母在装配前,使用LoctiteC5A铜防咬合剂润滑螺纹和轴承表面。
拧紧至扭矩为
70±5N·m(52±4lbft)。

注:组装前,用4C-5599防粘结剂润滑锁止螺母的螺纹和轴承表面。

(1)锁紧螺母的扭矩...55±5N·m(41±4lbft)

(2)压缩机卡箍组件的扭矩...13.6±1.2N·m(120.4±10.6lbin)

按照以下步骤拧紧涡轮卡箍组件(3):

拧紧涡轮卡箍组件至18.1N·m(160.2lbin)。 松开涡轮卡箍组件至5.6N·m(49.6lbin)。 再次拧紧卡箍组件至扭矩为13.6±1.2N·m(120.4±10.6lbin)。

废气旁通阀设定...165.5±3.4kPa(24.0±0.5psi)

399-8603涡轮增压器总成的技术规格项目数量零件技术规格说明14375-2467法兰锁紧螺母组装前,向螺纹上涂覆LoctiteC5A铜防咬合剂。拧紧至扭矩为
70±5N·m(52±4lbft)。

333-9830涡轮增压器总成的技术规格项目数量零件技术规格说明117W-2297卡箍组件拧紧至扭矩为
13.6±1.2N·m(120.4±10.6lbin)219N-2038涡轮卡箍组件按照以下步骤拧紧带夹:

1.将卡箍拧紧至扭矩为
18.0±1.6N·m(159.3±14.2lbin)。
2.将卡箍松开一至两圈。
3.再次将卡箍拧紧至扭矩为
13.6±1.2N·m(120.4±10.6lbin)。34375-2467法兰锁紧螺母在装配前,使用LoctiteC5A铜防咬合剂润滑螺纹和轴承表面。
拧紧至扭矩为
70±5N·m(52±4lbft)。

注:组装前,用4C-5599防粘结剂润滑锁止螺母的螺纹和轴承表面。

(1)锁紧螺母的扭矩...55±5N·m(41±4lbft)

(2)压缩机卡箍组件的扭矩...13.6±1.2N·m(120.4±10.6lbin)

按照以下步骤拧紧涡轮卡箍组件(3):

拧紧涡轮卡箍组件至18.1N·m(160.2lbin)。 松开涡轮卡箍组件至5.6N·m(49.6lbin)。 再次拧紧卡箍组件至扭矩为13.6±1.2N·m(120.4±10.6lbin)。

废气旁通阀设定...125.5±3.4kPa(18.2±0.5psi)

335-5875涡轮增压器总成的技术规格项目数量零件技术规格说明11268-2960卡箍组件拧紧至扭矩为
13.6±1.2N·m(120.4±10.6lbin)219N-2038涡轮卡箍组件按照以下步骤拧紧带夹:

1.将卡箍拧紧至扭矩为
18.1N·m(160.2lbin)。
2.将卡箍松开一至两圈。
3.再次将卡箍拧紧至扭矩为
13.6±1.2N·m(120.4±10.6lbin)。34375-2467法兰锁紧螺母在装配前,使用LoctiteC5A铜防咬合剂润滑螺纹和轴承表面。
拧紧至扭矩为
70±5N·m(52±4lbft)。
