卡特CAT C15和C18发动机气缸套

卡特CAT 窗体底端

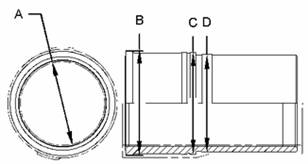

C15和C18发动机197-9322缸体套、238-2700缸体套和2W-6000缸体套的技术规格

项目

数量

零件

技术规格说明

A

-

-

新缸体套瓦孔为
137.185±0.025mm(5.4010±0.0010in)。

B

-

-

法兰厚度为
8.890±0.020mm(0.3500±0.0008in)。
最小厚度为
8.870mm(0.3492in)。

按照以下步骤安装缸套：
1.在缸体套瓦孔表面和缸套下端的橡胶密封件上涂抹液体肥皂。
2.将加注口带箍(1)完全浸入清洁的发动机机油中。
3.把加注口带箍(1)立刻安装到缸套法兰下的凹槽中。
4.在扩展加注口带箍之前要把缸套安装进缸体中。

详细资料请参阅再使用零件和修补操作指南,SEBF8068,"缸套"。此外，有关更多信息，请参阅再使用和修补指南,SEBF8049,"活塞目视检查"。

卡特CAT 窗体底端

C15和C18发动机253-8766缸体衬套、215-2985缸体衬套、322-1126缸体衬套和304-9856缸体衬套技术规格

项目

数量

零件

技术规格说明

A

-

-

新缸套孔为
145.000±0.025mm(5.7086±0.0010in)。

B

-

-

衬套上法兰的厚度为
8.890±0.020mm(0.3500±0.0008in)。
可重复使用的零件的最小厚度为
8.870mm(0.3492in)。

采用下列步骤将缸套安装到缸体内：
1.将5P-3975橡胶润滑油涂抹在缸套孔的表面。将5P-3975橡胶润滑油涂抹在缸套底部的橡胶密封件上。
2.将加注口箍带(1)完全浸入清洁的发动机机油中一段时间。
3.立即将加注口箍带安装到缸套法兰下的槽中。
4.在加注口箍带膨胀前，立刻将缸套安装到孔中。

请参考再用零件指南SEBF80,68,"缸套"，了解更多信息。有关缸套凸出量检查步骤的更多资料，请参考测试和调整,"缸套凸出量-检查"。

卡特CAT 窗体底端

C15和C18发动机253-8766缸套、215-2985缸套和322W-6000缸套的技术规格

项目

数量

零件

技术规格说明

A

-

-

新缸套的孔径为
145.000±0.025mm(5.7086±0.0010in)。

B

-

-

缸套上法兰的厚度为
8.890±0.020mm(0.3500±0.0008in)。
可再使用的零件的最小厚度为
8.870mm(0.3492in)。

采用下列步骤将缸套安装到缸体内：
1.将5P-3975橡胶润滑剂涂抹在缸套孔的表面上。将5P-3975橡胶润滑剂涂抹在缸套底部的橡胶密封件上。
2.将加注口箍带(1)完全浸入清洁的发动机机油中一段时间。
3.立即将加注口箍带安装到缸套法兰下的槽中。
4.在加注口箍带膨胀前，立刻将缸套安装到孔中。

参考再使用零件指南SEBF80,68,"缸套"，了解更多信息。此外，有关缸套突出量检查步骤的更多信息，参考测试和调整,"缸套突出量-检查"。
