卡特彼勒3412C 发电机组涡轮增压器 - 拆卸

卡特彼勒3412C 发电机组涡轮增压器 - 拆卸

排空冷却系统。 请参考操作和保养手册, "冷却系统冷却液 - 更换"。

断开管组件 (3) 和管组件 (6) 。

断开管组件 (2) 和管组件 (4) 。

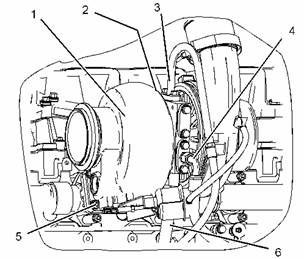

在涡轮增压器 (1) 上固定适当的提升装置。涡轮增压器的重量约为 34 kg (75 lb)。

卸下锁紧螺母 (5) 。从排气歧管上卸下涡轮增压器 (1) 和密封垫。

卡特彼勒3412C 发电机组涡轮增压器 - 拆解

拆下涡轮增压器。 请参阅拆解和组装, "涡轮增压器 - 拆卸"。

从压缩机壳体上断开软管 (6) 。

松开 V 形带箍 (2) 和 (4) 。

将压缩机壳体 (5) 和涡轮增压器芯 (3) 分离。

将涡轮壳体 (1) 和涡轮增压器芯 (3) 分离。

拆下螺栓 (7) 、盖 (8) ，然后拆下密封垫（未显示）。 对所有其他盖重复此步骤。

卡特彼勒3412C 发电机组涡轮增压器 - 组装

将盖 (8) 和密封垫（未显示）放置到位。安装螺栓 (7) 并用手拧紧。 将螺栓 (7) 拧紧至扭矩为 25 ± 6 N·m (18 ± 4 lb ft)。将螺栓 (7) 拧紧到 47 ± 9 N·m (35 ± 6 lb ft) 的最终扭矩。 对所有其他盖重复此步骤。

将压缩机壳体 (5) 和涡轮壳体 (1) 放置到涡轮增压器芯 (3) 上。

注: 确保配合面平整。

拧紧 V 形带箍 (2) 上的螺母至扭矩为 17 ± 1 N·m (124 ± 9 lb in)。 用软面锤轻轻敲击卡箍直径周围区域。 将螺母重新上紧到 17 ± 1 N·m (124 ± 9 lb ft) 的扭矩。

拧紧 V 形带箍 (4) 上的螺母至扭矩为 17 ± 1 N·m (124 ± 9 lb in)。 用软面锤轻轻敲击卡箍直径周围区域。 将螺母重新上紧到 17 ± 1 N·m (124 ± 9 lb ft) 的扭矩。

确保叶轮可以自由旋转。

将软管 (6) 连接到压缩机壳体上。

End By: 安装涡轮增压器。 请参阅 拆解和组装, "涡轮增压器 - 安装"。

将密封垫安置在排气歧管上。

在排气歧管双头螺栓的螺纹上涂抹工具 (A) 。

将适当起吊设备连在涡轮增压器 (1) 上。 涡轮增压器的重量约为 34 kg (75 lb)。将涡轮增压器 (1) 安置在排气歧管上。

注: 使用后请丢弃锁紧螺母。安装时请使用新的锁紧螺母。

安装锁紧螺母 (5) ，然后用手拧紧。

连接管组件 (4) 。

将管组件 (2) 和密封垫（未显示）放置到位。将固定管组件的螺栓拧紧至扭矩为 25 ± 6 N·m (18 ± 4 lb ft)。 将螺栓拧紧至最终扭矩 47 ± 9 N·m (35 ± 6 lb ft)。

连接管组件 (3) 和管组件 (6) 。

拧紧锁紧螺母 (5) 至扭矩为 55 ± 5 N·m (41 ± 4 lb ft)。

加注冷却系统。 请参考操作和保养手册, "冷却系统冷却液 - 更换"。
