卡特彼勒3412C 发电机组机油泵 - 拆卸
发布时间2015/9/26 16:56:53

卡特彼勒3412C 发电机组机油泵 - 拆卸

开始:

卸下发动机油底壳。 请参阅拆解和组装, "发动机油底壳 - 拆卸和安装"。

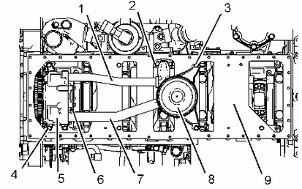

拆卸螺栓 (2) 。拆卸管组件 (1) 。 从管组件上拆卸 O 形密封圈。

拆卸螺栓 (6) 和垫圈。

拆卸螺栓 (3) 。卸下钟形吸油管组件 (8) 和管组件 (7) 。 从管组件上拆卸 O 形密封圈。

卸下螺栓 (4) ,然后从缸体上卸下发动机机油泵 (5) 。

注: 拆卸发动机机油泵时不需要卸下盘 (9) 。

卡特彼勒3412C 发电机组机油泵 - 拆解

表 1

需要的工具

工具

零件号

零件名称

数量

A

1P-2321

组合式拉拔器

1

B

1P-0510

冲头总成

1

开始:

拆卸发动机机油泵。 请参阅拆解和组装, "发动机机油泵 - 拆卸"。

卸下将驱动齿轮 (1) 固定在发动机机油泵 (2) 泵轴上的螺栓。 使用工具 (A) ,从轴上卸下驱动齿轮。 从轴上卸下键。

拆卸螺栓 (8) 。从泵体 (3) 上卸下护圈 (5) 、弹簧 (6) 和安全阀柱塞 (7) 。

卸下螺栓 (9) 和盖 (10) 。

从泵体上卸下惰齿轮 (12) 和驱动齿轮 (13) 。

使用工具 (B) ,从泵体上卸下套筒轴承 (4) 。

使用工具 (B) ,从盖上卸下套筒轴承 (11) 。

卡特彼勒3412C 发电机组机油泵 - 组装

表 1

需要的工具

工具

零件号

零件名称

数量

B

1P-0510

冲头总成

1

使用工具 (B) ,将套筒轴承 (4) 安装到泵体 (3) 中。 轴承接头应距两个轴承孔中心线 30 ± 15 度。 安装套筒轴承,使套筒轴承与泵体的外侧齐平。

使用工具 (B) ,将套筒轴承 (11) 安装到盖 (10) 中。 轴承接头应距两个轴承孔中心线 30 ± 15 度。 安装套筒轴承,使套筒轴承与盖的外侧齐平。

使用清洁的发动机机油润滑惰齿轮和驱动齿轮。 使用清洁的发动机机油润滑套筒轴承 (4) 。 将惰齿轮 (12) 和驱动齿轮 (13) 安装到泵体 (3) 中。

使用清洁的发动机机油润滑套筒轴承 (11) 。 安装盖 (10) 。 安装螺栓 (9) 。

注: 在组装后发动机机油泵必须能转动自如。用手转动发动机机油泵。 如果发动机机油泵不能转动自如,重新安置盖 (10) 。

安装安全阀柱塞 (7) 、弹簧 (6) 、护圈 (5) 和螺栓 (8) 。

将键安装在轴上。

将驱动齿轮 (1) 安装在发动机机油泵 (2) 泵轴上。 安装螺栓 (14) 。 拧紧螺栓至扭矩为 55 ± 10 N·m (41 ± 7 lb ft)。

End By: 安装发动机机油泵。 请参阅 拆解和组装, "发动机机油泵 - 安装"。

卡特彼勒3412C 发电机组机油泵 - 安装

将发动机机油泵 (5) 安置在缸体中的定位销上。安装螺栓 (4) 。

注: 确保在拧紧螺栓前先使发动机机油泵在定位销上就座。

将 O 形密封圈安装在管组件 (7) 上。 使用清洁的发动机机油润滑发动机机油泵中的孔。 将管组件 (7) 安装到发动机机油泵中。安装垫圈和螺栓 (6) 。

安装螺栓 (3) ,将钟形吸油管组件 (8) 固定到盘 (9) 上。

将 O 形密封圈安装在管组件 (1) 上。 使用清洁的发动机机油润滑发动机机油泵中的孔。 将管组件 (1) 安装到发动机机油泵中。安装螺栓 (2) 。

End By: 安装发动机油底壳。 请参阅 拆解和组装, "发动机油底壳 - 拆卸和安装"。
