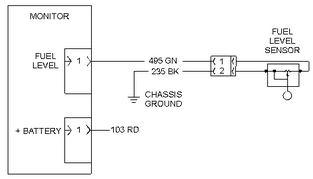

卡特彼勒365C和385C挖掘机燃油油位传感器示意图

卡特彼勒365C和385C挖掘机燃油油位传感器示意图

该诊断代码与燃油油位传感器有关。 FMI 04 意味着 ECM 已检测到位置传感器电路的电压低于正常值。

产生此诊断代码的可能原因如下：

传感器信号电路对接地短路。

传感器出故障。

ECM 出现故障。 这不太可能。

注: 以下测试程序可能会生成其他诊断代码。请忽略所产生的诊断代码，在排除原有诊断代码后清除即可。 执行此步骤序之前，请确保诊断代码 CID 0096 FMI 04 为激活状态。

注: 使用 146-4080 数字万用表进行本程序中的测量。

测试步骤 1. 检查传感器

将断路开关和钥匙起动开关转到 ON 位置。

确保该诊断代码处于激活状态。

观测诊断代码的状态。 从机器线束上断开传感器。

预期结果:

CID 0096 FMI 04 保持现行状态。 FMI 不变，并且 "04" 仍为激活状态。

结果:

正常 - 该诊断代码仍处于激活状态。 传感器正常。继续测试步骤 2。

不正常 - 该诊断代码不再为现行状态。 传感器出故障。

修复: 更换传感器。

停止

测试步骤 2. 检查传感器导线线束是否对接地短路。

将钥匙起动开关和断路开关转到 OFF 位置。

从传感器上断开机器线束。

从卡特彼勒365C和385C挖掘机监视器上断开机器线束接头。

在卡特彼勒365C和385C挖掘机监视器的机器线束接头上，测量机器线束的信号触点 1（导线 495-RD）与所有可能的接地源之间的电阻。 测量对监视器的机器线束接头所有触点的电阻。

预期结果:

各电阻测量值都大于 5000 欧姆。

结果:

正常 - 各电阻测量值都大于 5000 欧姆。 机器线束正常。 继续测试步骤 3。

不正常 - 一个或多个电阻测量值不正确。 机器线束中存在短路。

修复: 信号触点 1（导线 495-RD）与电阻测量值低的电路之间存在短路。 修理或更换机器线束。

停止

测试步骤 3. 检查是否仍存在该诊断代码。

检查并清洁线束接头的触点。

重新连接所有线束接头。

将断路开关和钥匙起动开关转到 ON 位置。

运转机器。

检查 CID 0096 FMI 04 的状态。

预期结果:

CID 0096 FMI 04 处于现行状态。

结果:

是 - CID 0096 FMI 04 处于现行状态。 没有纠正该诊断代码。 ECM 可能出现故障。

修复: ECM 不太可能会出现故障。 先退出此步骤，然后重新执行此步骤。 如果没有找到该诊断代码的原因，则应更换 ECM。 请参阅 测试和调整, "电子控制模块 (ECM) - 更换"。

停止

否 - CID 0096 FMI 04 为未激活状态。 此时不存在该诊断代码。

修复: 原有诊断代码可能是某个断开以及重新连接的线束接头上存在接触不良或短路引起的。恢复机器的正常运转。
