卡特彼勒365C和385C挖掘机数据链路电路
发布时间2015/9/26 17:15:13

卡特彼勒365C和385C挖掘机数据链路电路

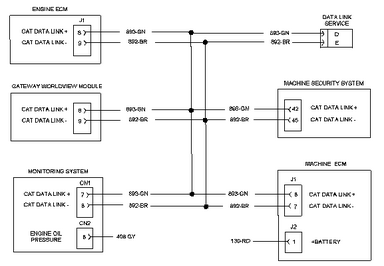

Cat 数据链路电路示意图

当机器 ECM 在 10 分钟的时间段内与 Cat 数据链路间失去通信的次数达到 10 次时会记录此诊断代码。 该事件在保持可靠的通信传输超过十分钟之前保持激活状态。

系统响应:

该故障会导致记录一些无法解释的 ECM 事件。 监控系统不能与该 ECM 通信,或者 ECM 看似在间歇性通信。

测试步骤 1. 确认硬件和软件的零件号。

确认下列信息正确:

监控系统配置软件的零件号

机器 ECM 闪存软件的零件号

监控系统 ECM 的零件号

机器 ECM 的零件号

注: 请咨询制造产品的业务部门,了解配置软件的正确零件号。

预期结果:

所有零件号都正确。

结果:

正常 - 所有零件号都正确。 继续测试步骤 2。

不正常 - 部分零件号不正确。

修复: 所安装的监控系统 ECM 或机器 ECM 具有错误的零件号,或者安装了错误的配置软件。 利用具有正确零件号的模块更换不正确的监控系统 ECM 或机器 ECM。 闪存正确的配置软件。 请参阅本手册的测试与调整, "电子控制模块 - 闪存编程"部分。

停止

测试步骤 2. 检查线束连接。

将断路开关转到 OFF 位置。

检查与 Cat 数据链路有关的所有线束的连接情况。确保接头清洁且连接紧密。

检查接头是否正确配对。

检查接头上的导线。

检查各导线的绝缘层有无缺口或磨损的痕迹。

检查接头上有无水气。

检查接头触点是否存在污垢或腐蚀。

检查机器线束接头的每个触针和插孔。

预期结果:

机器线束接头连接紧密、无腐蚀现象。

结果:

正常 - 机器线束接头连接紧密、无腐蚀现象。 继续测试步骤 3。

不正常 - 需要修理机器线束接头。

修复: 修理或更换机器线束。

停止

测试步骤 3. 检查是否对地短路

断路开关仍保持在 OFF 位置。

从使用 Cat 数据链路的所有电子控制模块上断开机器线束。

在机器 ECM 的机器线束上,测量机架接地与 Cat Data Link 电路的接头触点 J1-8(导线 893-GN)以及触点 J1-7(导线 892-BR)之间的电阻。

预期结果:

电阻大于 5000 欧姆。

结果:

正常 - 电阻大于 5000 欧姆。 线束电路的电阻正确。 继续测试步骤 4。

不正常 - 电阻小于 5000 欧姆。 机器线束出现故障。

修复: 机架接地与机器线束中的 Cat 数据链路电路之间存在短路。 修理或更换机器线束。

停止

测试步骤 4. 检查是否对蓄电池正极短路

断路开关仍保持在 OFF 位置。

所有相关电子控制模块仍保持与机器线束的断开状态。

在机器 ECM 的机器线束接头上执行下列检查:

测量接头触点 J2-1(导线 130-RD)与接头触点 J1-8(导线 893-GN)之间的电阻。

测量接头触点 J2-1(导线 130-RD)与接头触点 J1-7(导线 892-BR)之间的电阻。

预期结果:

电阻大于 5000 欧姆。

结果:

正常 - 线束电路的电阻正确。 继续测试步骤 5。

不正常 - 电阻小于 5000 欧姆。 机器线束出现故障。

修复: 蓄电池正极触针与机器线束中的 Cat 数据链路电路之间短路。 修理或更换机器线束。

停止

测试步骤 5. 检查线束是否开路

断路开关仍保持在 OFF 位置。

所有相关电子控制模块仍保持与机器线束的断开状态。

检查机器线束中 Cat Data Link 电路的连续性。

测量监控系统 ECM 的接头触点 CN1-8(导线 892-BR)与机器 ECM 的接头触点 J1-7(导线 892-BR)之间的电阻。

测量监控系统 ECM 的接头触点 CN1-7(导线 893-GN)与机器 ECM 的接头触点 J1-8(导线 893-GN)之间的电阻。

预期结果:

电阻小于 5 欧姆。

结果:

正常 - 电阻小于 5 欧姆。 机器线束中的 Cat 数据链路回路正常。 继续测试步骤 6。

不正常 - 电阻大于 5 欧姆。 机器线束出现故障。

修复: 机器线束中的 Cat Data Link 电路是开路。 修理或更换机器线束。

停止

测试步骤 6. 检查有无其它电子控制模块的诊断代码。

重新连接所有使用 Cat 数据链路的电子控制模块。

将断路开关和钥匙起动开关转到 ON 位置。

确认当前监控系统显示的任何激活事件。 通过按键盘上的 "OK" 键完成此过程。

按键盘上的 "MENU(菜单)"键访问 "MAIN MENU(主菜单)"。

按键盘上的 "2" 键进入 "EVENT MENU(事件菜单)"。

按键盘上的 "1" 键进入子菜单 "ACTIVE EVENTS(激活事件)"。

在键盘上,按 "MORE(更多)"键显示 CID 和 FMI 信息。 利用向前和向后箭头键滚动查看激活事件列表。

预期结果:

事件列表中有其他电子控制模块 (ECM) 的诊断代码。

结果:

正常 - 事件列表中有其他电子控制模块 (ECM) 的诊断代码。

修复: 机器 ECM 出故障。 ECM 不太可能会出现故障。 退出本步骤。 重新执行本步骤。如果没有找到故障,则需更换 ECM。

停止

不正常 - 事件列表中没有其它电子控制模块(ECM)的诊断代码。

修复: 监控系统 ECM 出现故障。 ECM 不太可能会出现故障。 退出本步骤。 重新执行本步骤。如果没有找到故障,则需更换 ECM。 请参阅本手册的测试和调整, "电子控制模块(ECM)- 更换"一节。

停止

当卡特彼勒365C和385C挖掘机监控系统 ECM 未通过 Cat 数据链路收到来自机器 ECM 的预期信息时记录此诊断代码。

系统响应:

依据来自 Cat 数据链路信息的不同,此故障可导致读数显示错误的信息。

测试步骤 1. 确认硬件和软件的零件号。

确认下列信息正确:

监控系统 ECM 闪存软件的零件号

机器 ECM 闪存软件的零件号

监控系统 ECM 的零件号

机器 ECM 的零件号

注: 请咨询制造产品的业务部门,了解配置软件的正确零件号。

预期结果:

所有零件号都正确。

结果:

正常 - 所有零件号都正确。 继续测试步骤 2。

不正常 - 部分零件号不正确。

修复: 所安装的监控系统 ECM 或机器 ECM 具有错误的零件号,或者安装了错误的配置软件。 利用具有正确零件号的模块更换不正确的监控系统 ECM 或机器 ECM。 闪存正确的配置软件。 请参阅本手册的测试与调整, "电子控制模块(ECM)- 闪存编程"部分。

停止

测试步骤 2. 检查线束连接。

将断路开关转到 OFF 位置。

检查与 Cat 数据链路有关的所有线束的连接情况。确保接头清洁且连接紧密。

检查接头是否正确配对。

检查接头上的导线。

检查各导线的绝缘层有无缺口或磨损的痕迹。

检查接头上有无水气。

检查接头触点是否存在污垢或腐蚀。

检查机器线束接头的每个触针和插孔。

预期结果:

机器线束接头连接紧密、无腐蚀现象。

结果:

正常 - 机器线束接头连接紧密、无腐蚀现象。 继续测试步骤 3。

不正常 - 需要修理机器线束接头。

修复: 修理或更换机器线束。

停止

测试步骤 3. 检查是否对地短路

断路开关仍保持在 OFF 位置。

从使用 Cat 数据链路的所有电子控制模块上断开机器线束。

在监控系统 ECM 的机器线束上,测量机架接地与 Cat 数据链路接头触点 J1-7(导线 892-BR)和 J1-8(导线 893-GN)间的电阻。

预期结果:

电阻大于 5000 欧姆。

结果:

正常 - 电阻大于 5000 欧姆。 线束电路的电阻正确。 继续测试步骤 4。

不正常 - 电阻小于 5000 欧姆。 机器线束出现故障。

修复: 机架接地与机器线束中的 Cat 数据链路电路之间存在短路。 修理或更换机器线束。

停止

测试步骤 4. 检查是否对蓄电池正极短路

断路开关仍保持在 OFF 位置。

所有相关电子控制模块仍保持与机器线束的断开状态。

在机器 ECM 的机器线束接头上执行下列检查:

测量接头触点 J2-1(导线 130-RD)与接头触点 J1-7(导线 892-BR)之间的电阻。

测量接头触点 J2-1(导线 130-RD)与接头触点 J1-8(导线 893-GN)之间的电阻。

预期结果:

电阻大于 5000 欧姆。

结果:

正常 - 线束电路的电阻正确。 继续测试步骤 5。

不正常 - 电阻小于 5000 欧姆。 机器线束出现故障。

修复: 蓄电池正极触针与机器线束中的 Cat 数据链路电路之间短路。 修理或更换机器线束。

停止

测试步骤 5. 检查线束是否开路

断路开关仍保持在 OFF 位置。

所有相关电子控制模块仍保持与机器线束的断开状态。

检查机器线束中 Cat Data Link 电路的连续性。

测量监控系统 ECM 的接头触点 CN1-8(导线 892-BR)与机器 ECM 的接头触点 J1-7(导线 892-BR)之间的电阻。

测量监控系统 ECM 的接头触点 CN1-7(导线 893-GN)与机器 ECM 的接头触点 J1-8(导线 893-GN)之间的电阻。

预期结果:

电阻测量值应于 5 欧姆。

结果:

正常 - 电阻小于 5 欧姆。 机器线束中的 Cat 数据链路回路正常。 继续测试步骤 6。

不正常 - 电阻大于 5 欧姆。 机器线束出现故障。

修复: 机器线束中的 Cat Data Link 电路是开路。 修理或更换机器线束。

停止

测试步骤 6. 检查有无其它电子控制模块的诊断代码。

重新连接所有使用 Cat 数据链路的电子控制模块。

将断路开关和钥匙起动开关转到 ON 位置。

确认当前信息中心显示的任何激活事件。 通过按键盘上的 "OK" 键完成此过程。

按键盘上的 "MENU(菜单)"键访问 "MAIN MENU(主菜单)"。

按键盘上的 "2" 键进入 "EVENT MENU(事件菜单)"。

按键盘上的 "1" 键进入子菜单 "ACTIVE EVENTS(激活事件)"。

在键盘上,按 "MORE(更多)"键显示 CID 和 FMI 信息。 利用向前和向后箭头键滚动查看激活事件列表。

预期结果:

事件列表中有其他电子控制模块 (ECM) 的诊断代码。

结果:

正常 - 事件列表中有其他电子控制模块 (ECM) 的诊断代码。

修复: 机器 ECM 出故障。 ECM 不太可能会出现故障。 退出本步骤。 重新执行本步骤。如果没有找到故障,则需更换 ECM。

停止

不正常 - 事件列表中没有其它电子控制模块(ECM)的诊断代码。

修复: 监测系统 ECM 出故障。 ECM 不太可能会出现故障。 退出本步骤。 重新执行本步骤。如果没有找到故障,则需更换 ECM。 请参阅本手册的测试和调整, "电子控制模块(ECM)- 更换"一节。

停止

FMI 13 表示机器 ECM 已确定监控系统 ECM 不在预期限定范围内。 当监控系统 ECM 超出标定范围时,记录此诊断代码。

产生此诊断代码的可能原因如下:

监控系统 ECM 需要标定。

监控系统 ECM 需要调整。

监控系统 ECM 已闪存新软件。

监控系统 ECM 出现故障。

注: 如果任何情况将引起与该 ECM 有关的其它已激活诊断代码,请确保您已排除了这些情况。 例如,当 CID 0295 FMI 13 处于激活状态时,CID 0295 FMI 02、FMI 09 或 FMI 12 并不激活。 如果其它诊断代码处于激活状态,请首先排除这些诊断代码。然后执行本步骤。

注: 执行本步骤之前,请确保诊断代码 CID 0295 FMI 13 处于现行状态。

测试步骤 1. 检查校准

执行必要的调整和校准程序。 关于这些程序,请参阅维修手册的测试和调整章节。

观测 CID 0295 FMI 13 的状态。

预期结果:

CID 0295 FMI 13 没有处于现行状态。

结果:

正常 - CID 0295 FMI 13 没有处于现行状态。 校准纠正了导致 CID 0295 FMI 13 产生的情况。恢复正常运转。停止

不正常 - CID 0295 FMI 13 仍为激活状态。

修复: 诊断代码仍为现行状态。 确认已将正确的软件闪存到了 ECM,或者在机器上安装了正确的 ECM。 然后重复校准。如果诊断代码仍旧存在,并且没有诊断代码的原因,则需更换 ECM。 ECM 不太可能会出现故障。 请在更换 ECM 前确认传感器和相关电路正常。
