卡特彼勒365C和385C挖掘机系统压力电磁阀
发布时间2015/9/26 17:29:59

卡特彼勒365C和385C挖掘机系统压力电磁阀

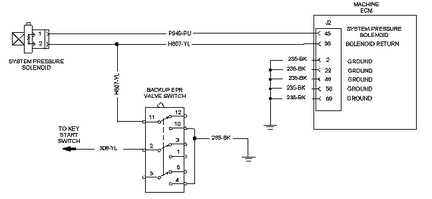

系统压力电磁阀示意图

该诊断代码与系统压力电磁阀有关。 FMI 03 表示 ECM 已检测到电磁阀电路的电压高于正常值。

可能由于下列原因产生该诊断代码:

电磁阀出现故障。

电磁阀电源电路对蓄电池正极电路短路。

ECM 出现故障。 这不太可能。

注: 以下测试程序可能会生成其他诊断代码。忽略生成的这些诊断代码,并在纠正原有诊断代码后清除这些忽略的诊断代码。 执行本步骤之前,请确保诊断代码 CID 1121 FMI 03 处于现行状态。

注: 使用 146-4080 数字万用表进行本程序中的测量。

系统响应:

诊断代码 CID 1121 FMI 03 将被记录在机器 ECM 的内部存储器中。

测试步骤 1. 检查电磁阀激发器电路是否对蓄电池正极电路短路。

将钥匙起动开关和断路开关转到 OFF 位置。

从电磁阀和 ECM 上断开机器线束接头。

在 ECM 机器线束接头上,测量触针 J2-45(导线 P949-PU)与 ECM 机器线束接头中使用的所有触针之间的电阻。

预期结果:

各电阻测量值都大于 5000 欧姆。

结果:

正常 - 各电阻测量值都大于 5000 欧姆。 机器线束正常。 继续测试步骤 2。

不正常 - 各电阻测量值都不大于 5000 欧姆。 机器线束中存在短路。 触点 J2-45(P949-PU)与电阻测量值低的电路之间存在短路。

修复: 修理或更换机器线束。

停止

测试步骤 2. 检查电磁阀的回路是否与蓄电池正极间短路。

钥匙起动开关保持在 OFF 位置。

电磁阀仍保持从机器线束上断开的状态。

机器线束接头 J1 和 J2 与机器 ECM 间保持断开状态。

在电磁阀的机器线束上,测量触点 2(导线 H807-YL)和机架接地间的电压。

预期结果:

电压约为 0.0 ± 0.5 DCV。

结果:

正常 - 电压约为 0.0 ± 0.5 DCV。 电压正确。 继续测试步骤 4。

不正常 - 电压大于 0.0 ± 0.5 DCV。 继续测试步骤 3。

测试步骤 3. 检查备用 EPR 阀开关。

将钥匙起动开关转到接通位置。

确保备用 EPR 阀开关处于自动位置。

电磁阀仍保持从机器线束上断开的状态。

机器线束接头 J1 和 J2 与机器 ECM 间保持断开状态。

将导线 H807-YL 从备用 EPR 阀开关的触点 11 上断开。

在备用 EPR 阀开关上,测量触点 11 和机架接地间的电压。

预期结果:

电压测量值约为 0.0 ±0.5 DCV。

结果:

正常 - 电压测量值约为 0.0 ±0.5 DCV。 电压正确。 继续测试步骤 4。

不正常 - 电压测量值大于 0.0 ± 0.5 DCV。 该电压不正常。 备用发动机压力调节阀开关有故障。

修复: 更换备用 EPR 阀开关。

停止

测试步骤 4. 检查该诊断代码是否仍处于激活状态。

检查并清洁线束接头的触点。

重新连接所有线束接头。

将断路开关和钥匙起动开关转到 ON 位置。

运转机器。

确定 CID 1121 FMI 03 是否处于现行状态。

预期结果:

CID 1121 FMI 03 处于现行状态。

结果:

是 - CID 1121 FMI 03 处于现行状态。 没有排除该故障。 ECM 可能出现故障。

修复: ECM 不太可能会出现故障。 先退出此步骤,然后重新执行此步骤。 如果没有找到该诊断代码的原因,则应更换 ECM。 请参阅 测试和调整, "电子控制模块 (ECM) - 更换"。

停止

否 - CID 1121 FMI 03 为未激活状态。 此时不存在该故障。

修复: 原有诊断代码可能是某个断开以及重新连接的线束接头上存在接触不良或短路引起的。恢复机器的正常运转。

该诊断代码与系统压力电磁阀有关。 FMI 05 表示 ECM 已确定电路中存在开路。

产生此诊断代码的可能原因如下:

电磁阀电源电路断路。

电磁阀回位电路断路。

电磁阀出现故障。

ECM 出现故障。 这不太可能。

注: 以下测试程序可能会生成其他诊断代码。忽略生成的这些诊断代码,并在纠正原有诊断代码后清除这些忽略的诊断代码。 执行本步骤之前,请确保诊断代码 CID 1121 FMI 05 处于现行状态。

注: 使用 146-4080 数字万用表进行本程序中的测量。

测试步骤 1. 检查电磁阀。

将断路开关和钥匙起动开关转到 ON 位置。 不要启动发动机。

将出现激活诊断代码的电磁阀从机器线束断开。

在电磁阀的机器线束接头上,在触点 1(导线 P949-PU)和触点 2(导线 H807-YL)间连接跨接线。

观测 CID 1121 FMI 05 的状态。

预期结果:

CID 1121 FMI 05 保持现行状态。 FMI 没有变化,并且 "05" 仍处于激活状态。

结果:

是 - 该诊断代码仍处于激活状态。 跨接导线不会影响该诊断代码。继续测试步骤 2。

否 - 诊断代码不再处于激活状态。 电磁阀出现故障。

修复: 电磁阀出现故障。 重复本测试步骤"检查电磁阀",确认电磁阀故障。 更换电磁阀。 确认使用新电磁阀将排除该故障。

停止

测试步骤 2. 检查线束有无断路。

将钥匙起动开关和断路开关转到 OFF 位置。

从 ECM 上断开机器线束接头。

上一测试步骤中安装的跨接导线仍保持在位。

在机器线束接头上,测量信号触点 J2-45(导线 P949-PU)与触点 J2-36(导线 H807-YL)之间的电阻。

预期结果:

电阻小于 5 欧姆。

结果:

正常 - 电阻小于 5 欧姆。 机器线束正常。 继续测试步骤 3。

不正常 - 电阻大于 5 欧姆。 电阻测量值不正确。 机器线束中存在开路。

修复: 机器线束的导线 P949-PU 或导线 H807-YL 中存在开路。 修理或更换机器线束。

停止

测试步骤 3. 检查是否仍存在该诊断代码。

检查线束接头的触点并清洁线束接头。

重新连接所有线束接头。

将断路开关和钥匙起动开关转到 ON 位置。

运转机器。

检查 CID 1121 FMI 05 的状态。

预期结果:

CID 1121 FMI 05 处于现行状态。

结果:

是 - CID 1121 FMI 05 处于现行状态。 没有纠正该诊断代码。 ECM 可能出现故障。

修复: ECM 不太可能会出现故障。 先退出此步骤,然后重新执行此步骤。 如果没有找到该诊断代码的原因,则应更换 ECM。 请参阅 测试和调整, "电子控制模块 (ECM) - 更换"。

停止

否 - CID 1121 FMI 05 为未激活状态。 此时不存在该诊断代码。

修复: 原有诊断代码可能由于某个断开以及重新连接的线束接头上存在接触不良引起的。恢复机器的正常运转。

该诊断代码与系统压力电磁阀有关。 FMI 06 意味着 ECM 已检测到电路中存在对接地短路。

产生此诊断代码的可能原因如下:

电磁阀电源电路对接地短路。

电磁阀出现故障。

ECM 出现故障。 这不太可能。

注: 以下测试程序可能会生成其他诊断代码。忽略生成的这些诊断代码,并在纠正原有诊断代码后清除这些忽略的诊断代码。 执行本步骤之前,请确保诊断代码 CID 1121 FMI 06 处于现行状态。

注: 使用 146-4080 数字万用表进行本程序中的测量。

测试步骤 1. 检查电磁阀。

将断路开关和钥匙起动开关转到 ON 位置。 不要启动发动机。

观测诊断代码的状态。

将出现激活诊断代码的电磁阀从机器线束断开。

预期结果:

在断开电磁阀后,CID 1121 FMI 06 变为 CID 1121 FMI 05。

结果:

是 - 在断开电磁阀后,CID 1121 FMI 06 变为 CID 1121 FMI 05。 电路正常。

修复: 电磁阀出现故障。 重复此测试"检查电磁阀",以验证电磁阀故障。 更换电磁阀。

停止

否 - CID 1121 FMI 06 仍为激活状态。 继续测试步骤 2。

测试步骤 2. 检查电磁阀电源电路是否对接地短路。

将钥匙起动开关和断路开关转到 OFF 位置。

电磁阀仍保持从机器线束上断开的状态。

从 ECM 上断开机器线束接头。

在机器线束接头上,测量信号触针 J2-45(导线 P949-PU)与 ECM 机器线束接头中使用的所有触针之间的电阻。

预期结果:

各电阻测量值都大于 5000 欧姆。

结果:

正常 - 各电阻测量值都大于 5000 欧姆。 机器线束正常。 继续测试步骤 3。

不正常 - 各电阻测量值都不大于 5000 欧姆。 机器线束中存在短路。 触点 J2-45(导线 P949-PU)与电阻测量值低的电路之间存在短路。

修复: 修理或更换机器线束。

停止

测试步骤 3. 检查是否仍存在该诊断代码。

检查所有线束接头并清洁线束接头的所有触点。

重新连接所有线束接头。

将断路开关和钥匙起动开关转到 ON 位置。

运转机器。

检查 CID 1121 FMI 06 的状态。

预期结果:

CID 1121 FMI 06 处于现行状态。

结果:

是 - CID 1121 FMI 06 处于现行状态。 没有纠正该诊断代码。 ECM 可能出现故障。

修复: ECM 不太可能会出现故障。 先退出此步骤,然后重新执行此步骤。 如果没有找到该诊断代码的原因,则应更换 ECM。 请参阅 测试和调整, "电子控制模块 (ECM) - 更换"。

停止

否 - CID 1121 FMI 06 为未激活状态。 此时不存在该诊断代码。

修复: 原有诊断代码可能是某个断开以及重新连接的线束接头上存在接触不良或短路引起的。恢复机器的正常运转。
