卡特彼勒320C挖掘机液压系统故障诊断和维修排除技术资料

卡特彼勒320C挖掘机液压系统故障诊断和维修排除技术资料

目视检查

目视检查卡特彼勒320C挖掘机系统是故障诊断和排除的第一步。目视检查之前，应关闭发动机，并把所有作业机具下放到地面。

检查卡特彼勒320C挖掘机液压油箱里的油位。缓慢松开加注/排气螺塞以释放压力，然后拆下加注/排气螺塞。

注意

在检验、保养、测试、调整及维修卡特彼勒320C挖掘机产品时，务必留心，确保液体盛装在容器中。在打开任何腔室或拆解任何储有液体的部件之前，要准备好用合适的容器收集液体。 有关适合收集和盛接卡特彼勒产品上液体的工具及用品，参考专门出版物,NENG2500,"卡特彼勒工具和修理车间设备指南"。 按照当地法规和指令处置所有液体。

拆下卡特彼勒320C挖掘机液压滤清器滤芯。检查液压滤清器中有无材料显示部件损坏。 检查卡特彼勒320C挖掘机所有管路和连接是否损坏或泄露。 检查卡特彼勒320C挖掘机控制连杆机构有无部件弯曲、断裂或损坏。

卡特彼勒320C挖掘机液压系统压力-释放

在对卡特彼勒320C挖掘机液压回路进行维修之前，必须释放该液压回路中的液压压力。从下列液压回路断开或拆下任何液压管路之前，应释放该液压回路的压力。

卡特彼勒320C挖掘机动臂液压回路 卡特彼勒320C挖掘机斗杆液压回路 卡特彼勒320C挖掘机铲斗液压回路 卡特彼勒320C挖掘机回转液压回路 卡特彼勒320C挖掘机行驶液压回路 卡特彼勒320C挖掘机附件液压回路（如果配备） 卡特彼勒320C挖掘机先导液压回路 卡特彼勒320C挖掘机回流液压回路

注:有关特定液压回路部件维修的其它信息，请参阅拆解和组装手册。

卡特彼勒320C挖掘机单液压回路的液压压力释放

滚热的油或液压油的压力会对人员造成伤害。 发动机停机之后，液压油的压力仍会保留在液压系统里。对液压系统进行维修之前，如果不事先释放压力，可能会造成严重伤害。 拆卸任何部件或管路之前，必须先把附件降到地面上，让机油先冷却。只能在发动机停机，并且加注口盖冷却到可以用徒手触摸时才能卸下加注口盖.

注意

在检验、保养、测试、调整及维修产品时，务必留心，确保液体盛装在容器中。在打开任何腔室或拆解任何储有液体的部件之前，要准备好用合适的容器收集液体。 有关适合收集和盛接卡特彼勒产品上液体的工具及用品，参考专门出版物,NENG2500,"卡特彼勒工具和修理车间设备指南"。 按照当地法规和指令处置所有液体。

请执行下列步骤，以卡特彼勒320C挖掘机从主液压系统的单个液压回路中释放液压压力。

将卡特彼勒320C挖掘机机器停放在水平地面上。

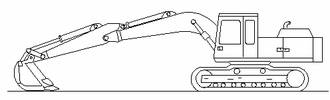

将斗杆油缸连杆完全收回。调整铲斗的位置，使铲斗与地面平行。降下动臂，直至铲斗水平落在地面上。请参阅插图1。 关闭卡特彼勒320C挖掘机发动机。 将卡特彼勒320C挖掘机发动机起动开关转到接通位置，但不起动发动机。 将液压启动控制杆置于解锁位置。 仅将需要维修的液压回路的操纵手柄或踏板移到FULLSTROKE（全程）位置。这样将仅释放该单液压回路中的高压。这样也将释放先导液压回路中可能存在的任何压力。

注:如果需要进行维修的液压回路需要启动操作开关，则启动液压回路上相应的操作开关。

将液压启动操纵杆置于LOCKED（锁定）位置。 将发动机起动开关转到OFF（断开）位置。 缓慢松开液压油箱上的加注口塞，释放液压油箱的压力。加注口塞应保持松开状态至少45秒。这样将释放回流液压回路中可能存在的压力。 拧紧液压油箱上的加注口塞，使其达到规定的扭矩。 需要进行维修的单液压回路中的压力现已释放，可以从该液压回路断开或拆下管路和部件了。

卡特彼勒320C挖掘机多液压回路的液压压力释放

滚热的油或液压油的压力会对人员造成伤害。 发动机停机之后，液压油的压力仍会保留在液压系统里。对液压系统进行维修之前，如果不事先释放压力，可能会造成严重伤害。 拆卸任何部件或管路之前，必须先把附件降到地面上，让机油先冷却。只能在发动机停机，并且加注口盖冷却到可以用徒手触摸时才能卸下加注口盖.

注意

在检验、保养、测试、调整及维修产品时，务必留心，确保液体盛装在容器中。在打开任何腔室或拆解任何储有液体的部件之前，要准备好用合适的容器收集液体。 有关适合收集和盛接卡特彼勒产品上液体的工具及用品，参考专门出版物,NENG2500,"卡特彼勒工具和修理车间设备指南"。 按照当地法规和指令处置所有液体。

执行下列步骤，以便释放主液压系统多个液压回路中的液压压力。

将卡特彼勒320C挖掘机机器停放在水平地面上。

将斗杆油缸连杆完全收回。调整铲斗的位置，使铲斗与地面平行。降下动臂，直至铲斗水平落在地面上。请参阅插图2。 关闭卡特彼勒320C挖掘机发动机。 将发动机起动开关转到接通位置，但不起动发动机。 将液压启动控制杆置于解锁位置。 仅将需要维修的液压回路的操纵手柄或踏板移到FULLSTROKE（全程）位置。这样将仅释放该液压回路中的高压。这样也将释放先导液压回路中可能存在的任何压力。

注:如果需要进行维修的液压回路需要启动操作开关，则启动液压回路上相应的操作开关。

将液压启动操纵杆置于LOCKED（锁定）位置。 起动卡特彼勒320C挖掘机发动机。 将液压启动控制杆置于解锁位置。在这一步中，不要将任何操纵手柄或踏板移离NEUTRAL（空档）位置。在这一步中，不要启动任何开关。 将液压启动操纵杆移回锁定位置。 关闭卡特彼勒320C挖掘机发动机。 对其他需要维修的液压回路分别重复步骤4至步骤11。 释放完各液压回路中的液压压力之后，将液压启动操纵杆置于LOCKED（锁定）位置。 将发动机起动开关转到OFF（断开）位置。 缓慢松开液压油箱上的加注口塞以释放压力。加注口塞应保持松开状态至少45秒。这样将释放回流液压回路中可能存在的压力。 拧紧液压油箱上的加注口塞，使其达到规定的扭矩。 需要进行维修的多液压回路中的压力现已释放，可以从这些液压回路断开或拆下管路和部件了。

18.  主液压泵空气-清除

SMCS—5070-542-AI所需工具
零件号	说明	数量
6V-4143	接头(1)	1
177-7860	软管组件	1

19.

(1)	将接头安装在软管组件的一端上，软管组件的另一端外露。

20.  完成主泵维修或液压油更换后，请排除液压系统中的空气。用下述方式排除液压系统中的空气：

注意

在检验、保养、测试、调整及维修产品时，务必留心，确保液体盛装在容器中。在打开任何腔室或拆解任何储有液体的部件之前，要准备好用合适的容器收集液体。 有关适合收集和盛接卡特彼勒产品上液体的工具及用品，参考专门出版物,NENG2500,"卡特彼勒工具和修理车间设备指南"。 按照当地法规和指令处置所有液体。

21.

滚热的油或液压油的压力会对人员造成伤害。 发动机停机之后，液压油的压力仍会保留在液压系统里。对液压系统进行维修之前，如果不事先释放压力，可能会造成严重伤害。 卸下卡特彼勒320C挖掘机液压系统的部件或管路时，确保所有的作业机具都已降到地面上，而且液压油温度已冷。只能在发动机停机，并且加注口盖冷却到可以用徒手触摸时才能卸下加注口盖。

泵室 (1)接头 (2)O形密封圈 (3)箱体排放软管 (4)反向流量控制软管

发动机停止后，将软管(3)从接头(1)处断开。 从泵壳体中拆下接头(1)和O形密封圈(2)。 向主泵注油。 检查O形密封圈(2)。如果密封件损坏，更换密封件。 在泵壳体处安装O形密封圈(2)和接头(1)。 将软管(3)连接至接头(1)。将软管(3)拧紧至规定的扭矩。

注意

为避免损坏系统，请确保在起动前适当地给液压泵加注液压油。

起动发动机。 将发动机置于低怠速位置。提升动臂并将动臂保持在此位置。 缓慢松开软管(4)，直到油开始流出软管接头。 将软管(4)拧紧至规定的扭矩。 关闭发动机。 将发动机起动开关转到接通位置，但不起动机器。 将液压启动控制杆置于解锁位置。 使用操纵手柄以便将动臂降到地面上。这就对液压油箱进行了加压。

(5)测压口

将6V-4143接头和177-7860软管组件连接到测压口(5)，直到油开始从软管的开口端流出。 从测压口(5)拆下快速接头。

17.  过载警告装置是当动臂油缸管路的泵压力超过设置值时用来警告操作员的系统。由于机器配置和所安装的附件不同，过载警告装置的设置值也不同。为进行正确调整，应当检查机器上过载警告装置的报警设置。使用下面的信息计算正确的设置值，并重设过载警告装置的参数。

18.  注:发动机转速和/或测试期间所用的机器配置可能对测试结果产生影响。有关此项测试所用的发动机转速，请参阅测试和调整,"发动机性能-测试（发动机转速）"。

19.  注:执行操作检查之前，必须根据安全阀压力技术规格设定安全阀压力。请参阅测试和调整,"技术规格"。

20.  过载警告装置临界压力的算式

21.  使用下面的信息计算机器上过载警告装置的正确临界压力值。

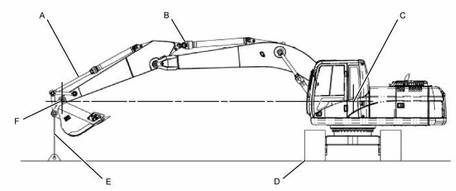

机器的基本位置 (A)铲斗油缸完全伸出 (B)斗杆油缸完全收回 (C)动臂座架中销的位置 (D)履带位置 (E)铲斗的固定位置 (F)斗杆鼻端中销的位置

安放机器。参考图1。 关闭发动机。 使用适当的起吊设备(E)将连杆机构与静止物体相连。确保连杆鼻端中的销与动臂座架(F)的销距地面的距离相同。

注:确保动臂相对于履带垂直定位。机器应配置好动臂、斗杆和将要使用的附件。

起动发动机。 将机器控制装置设为以下设置：发动机转速旋钮10和AEC开关OFF。有关发动机转速设定，请参阅测试和调整,"发动机性能-测试（发动机转速）"。 将液压油温度提高至55°+5°C(131°+9°F)。 利用监视器访问"STATUS（状态）"模式，以便测量动臂操作期间的泵压力。"STATUS（状态）"模式将显示机器部件的配置参数。根据图2在监视器中导航。

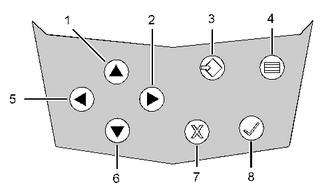

(1)向上键

(2)向右键

(3)归位键

(4)主菜单键

(5)向左键

(6)向下键

(7)取消键

(8)确定键

显示典型示例

上图所示为默认的操作显示屏。按下菜单键(4)，以显示主菜单选项并输入维修模式。

使用适当的向上键(1)或向下键(6)滚读所列的菜单选项。高亮显示"SERVICEOPTIONS（维修选项）"设置。按下确定键(8)。

当显示"PASSWORD（密码）"屏幕时，使用方向箭头键输入密码。在所需的字符突出显示之后，按确定键(8)。输入维修FFF2的密码，以继续显示"SERVICE（维修）"屏幕。输入密码后，"SERVICE（维修）"屏幕将出现。

注:如果输入的密码不正确，应显示以上屏幕。

在维修模式下，使用适当的向上键(1)或向下键(6)滚读所列的菜单选项。高亮显示"STATUS（状态）"设置。按下确定键(8)。

显示典型示例

上图中的第三行指示"STATUS（状态）"ID。每个相应的ID"仅在显示屏"或在ID设置中分类。为了更改ID，使用方向键。将"STATUS（状态）"ID更改为"2"（驱动泵输出压力）或"3"（引导轮泵压力）。在ID改变之后，按下确定键(8)。

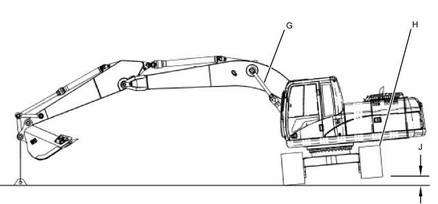

测量泵压力时机器的位置 (G)动臂油缸的伸出部分 (H)后侧或机器的履带 (J)履带与地面之间的空隙

缓慢伸出动臂油缸。动臂油缸伸出到位于机器后侧下方的履带脱离地面为止。参考图9。 将驾驶室监视器上显示的泵压力测量结果记录在表1上。 缓慢收回动臂油缸。动臂油缸缩回到位于机器后侧下方的履带降到地面为止。 过载警告装置的临界压力值为步骤12中记录的泵压力值的70%。该算式见表1。

过载警告装置(OLWD)的算式
泵压力(PP)
OLWD压力=PPx0.7

输入过载警告装置的临界压力值

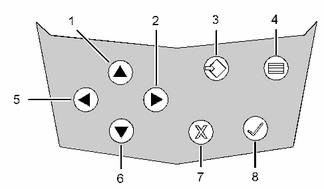

(1)向上键 (2)向右键 (3)归位键 (4)主菜单键 (5)向左键 (6)向下键 (7)取消键 (8)确定键

为访问"OVERLOADWARNING（过载警告）"参数，首先必须在监视器上进入"SERVICE（维修）"模式。

按照以下程序从监视器上进入"SERVICE（维修）"屏幕。

使用适当的向上键(1)或向下键(6)滚读所列的菜单选项。高亮显示"SERVICEOPTIONS（维修选项）"设置。按下确定键(8)。

当显示"PASSWORD（密码）"屏幕时，使用方向箭头键输入密码。在所需的字符突出显示之后，按确定键(8)。输入维修FFF2的密码，以继续显示"SERVICE（维修）"屏幕。输入密码后，"SERVICE（维修）"屏幕将出现。

注:如果输入的密码不正确，应显示以上屏幕。

在维修模式下，使用适当的向上键(1)或向下键(6)滚读所列的菜单选项。高亮显示"CONFIGURATIONOPTIONS（配置选项）"设置。按下确定键(8)。

上图中的第三行指示"CONFIGURATION（配置）"ID。每个相应的ID"仅在显示屏"或在ID设置中分类。为了更改ID，使用方向键。将"CONFIGURATION（配置）"ID更改为表示过载警告压力的"9"。将"CONFIGURATION（配置）"ID更改为表示过载警告压力的"10"。按确定键(8)以调整该值。 使用方向键更改该值。按确定键(8)将值存入存储器中。当高亮区域移至第三行时，更改完成。 退出维修模式。在显示屏的第一行高亮显示"SERVICE（维修）"。使用向左键(5)和向右键(2)滚读显示屏。显示屏应在第一行显示"EXIT（退出）"。按确定键(8)以退出维修模式。
