卡特彼勒柴油发电机组继电器模块更换

卡特彼勒柴油发电机组继电器模块更换

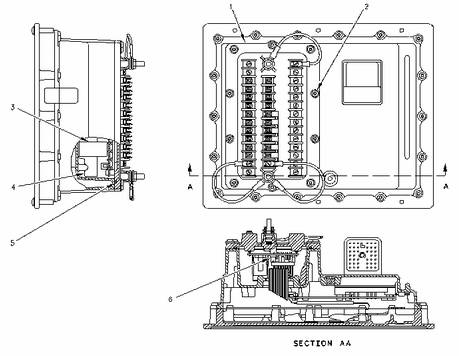

继电器模块 (1) 包含继电器、保险丝和用于操纵EMCP II+系统外置设备的端子。 继电器模块 (1) 为GSC+的一个组件。

参考专用说明书, SEHS9710, "继电器模块更换"。

更换步骤

从蓄电池上拆卸阳极导线。

确保继电器模块 (1) 端子板处的所有导线都标有各自的终结点。在重新组装过程中，这些导线必须重新连接到正确的电极上。 从继电器模块 (1) 的端子和接线柱上拆下所有导线。

拆卸将继电器模块 (1) 紧固到GSC+上的十颗螺钉 (2) 。

注意 O 形密封圈 (5) 的存在。 GSC+中的部分分离继电器模块 (1) 。 小心从继电器模块 (1) 上断开电缆夹具和电缆接头 (6) 。

在原装继电器模块和更换的继电器模块的 PC 板上，检查小跨接线板（靠近排线）是否相同。 参见测试与调整, "交流电压范围调整"。

用更换的继电器模块中带有的新干燥剂袋和胶带更换干燥剂袋 (4) 。 当拆下后，用同样的方式附上新的干燥剂包。

注: 在马上将干燥剂包装入GSC+之前，不要从保护容器中拿出新干燥剂包。 安装新换的继电器模块大约需要 20 分钟。较长时间会导致干燥剂包吸水饱和，特别是在潮湿环境中。

在继电器模块 (1) 的槽中安装新的 O 形密封圈 (5) 。 确保 O 形密封圈 (5) 正确座入。 对准并重新连接电缆接头 (6) 到继电器模块 (1) 。 安装电线夹箍。

将继电器模块 (1) 放在GSC+上。 检查 O 形圈 (5) 是否移位。对准继电器模块 (1) 和GSC+的螺钉孔。 安装并拧紧 10 颗螺钉 (2) 至扭矩为1.70 ± 0.25 N·m (15 ± 2 lb in)。

重新连接已经拆下的所有连接到继电器模块接线端子上的导线。 将阳极导线重新连接到蓄电池。若有必要，参见测试与调整, "示意图和线路图"中的发电机组线路图。

更换卡特彼勒柴油发电机组 EMCP 电子控制（发电机组）

窗体顶端

更换步骤

新的GSC+必须在安装新的GSC+后重新编程。 如果更换的GSC+有问题，那么记录以下项目： 计时表值, 所有发动机设定点 和 编写设定的所有备用输入/输出. 参见系统操作, "发动机/发电机设定观察 OP2-0"和系统操作, "继电保护设定点观察 OP2-1"。

使发动机停机。 从蓄电池上拆卸阳极导线。

从GSC+上拆下线束接头。要求用 4 mm 六角扳手转动紧固螺栓。

确保这个端子板处的所有导线都标有各自的终结点。 在重新组装过程中，这些导线必须重新连接到正确的电极上。从继电器模块的端子和接线柱上拆下所有导线。

拆卸将 GSC+ 紧固到前面板上的六颗螺母。拆下GSC+。

在前面板内装入新的GSC+。安装这六颗螺母。 上紧螺母。

将发动机线束接头重新连接到GSC+上。重新连接已经拆下的所有连接到继电器模块接线端子上的导线。 将阳极导线重新连接到蓄电池。 若有必要，参见 测试与调整, "示意图和线路图"中的发电机组线路图。

重新编写这个设定点、备用输入/输出、计时表、伏特表/安培表和交流补偿调节。 参见系统操作, "维修模式"。 使用原装GSC+上的值。 参阅步骤1。
