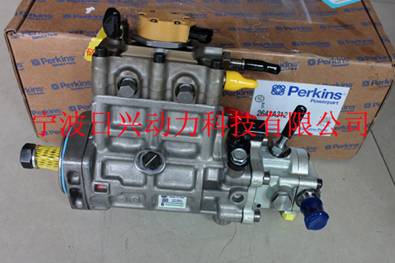

Perkins1103/1104柴油发动机燃油喷油泵-拆卸

Perkins1103/1104柴油发动机燃油喷油泵-拆卸

(DelphiDP210)

Perkins1103/1104柴油发动机拆卸方法与步骤

a.拆下喷油管。请参阅本《Perkins1103/1104柴油发动机解体和组装手册》,“喷油管-拆卸”。

b.拆下曲轴皮带轮。请参阅本《Perkins1103/1104柴油发动机解体和组装手册》,“曲轴皮带轮-拆卸和安装”。

c.卸下壳体（前）盖。请参阅本《Perkins1103/1104柴油发动机解体和组装手册》,“壳体（前）盖-拆卸和安装”。

注:四缸和Perkins三缸发动机的拆卸方法与步骤相似。图示为Perkins四缸发动机。

注意:保持所有零件清洁无杂质。杂质会造成快速磨损和缩短部件寿命。

1.确保1号汽缸在其压缩冲程的上止点位置。请参阅《Perkins1103/1104柴油发动机测试和调整手册》,“确定1号活塞的上止点位置”。

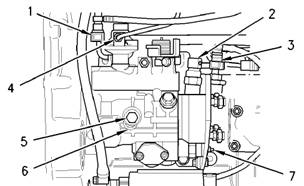

2.松开锁紧螺钉(5)。转动隔套(6)，以便将锁紧螺钉(5)拧紧抵到喷油泵的轴上。逆时针方向转动喷油泵齿轮来消除齿隙。将锁紧螺钉(5)拧紧至扭矩17N·m(13lbft)。

注:必须拧紧螺钉(5)，以防喷油泵的轴发生转动。从发动机上卸下喷油泵后不能使喷油泵的轴转动。

注:为了便于安装，请在所有软管组件和管组件上作识别标记。断开后，用合适的塑料塞堵住所有燃油软管组件和所有管组件。还要在喷油泵的所有接头上安装防尘盖。这将有助于防止液体泄漏和有助于防止污染物进入系统。

3.断开燃油回油管(1)。从喷油泵上卸下管组件(4)。

4.断开燃油管(3)。

5.从提前正时电磁阀(7)上断开线束组件(2)。

Perkins1103/1104柴油发动机典型示例

6.从燃油喷油泵轴上折下螺母(8)和垫圈。

7.使用适当的拉拔器拆卸燃油喷油泵齿轮(9)。

注:不要从喷油泵轴上撬喷油泵齿轮(9)。

Perkins1103/1104柴油发动机典型示例

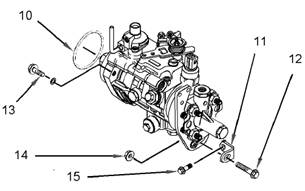

注:仅在喷油泵装有支架(11)时需要进行接下来的两步。

8.拆下螺母(14)。拆下螺栓(12)。

9.如有必要，从缸体上拆卸调整螺钉(15)和支架(11)。

10.拆卸调整螺钉(13)以拆卸喷油泵。

11.从壳体（前）上卸下喷油泵。从燃油喷油泵上拆卸O形圈(10)并弃置O形圈。

Perkins1103/1104柴油发动机燃油喷油泵-拆卸

Perkins1103/1104柴油发动机燃油喷油泵拆卸方法与步骤

a.拆下喷油管。请参阅本《Perkins1103/1104柴油发动机解体和组装手册》,“喷油管-拆卸”。

b.拆下Perkins曲轴皮带轮。请参阅本《Perkins1103/1104柴油发动机解体和组装手册》,“曲轴皮带轮-拆卸和安装”。

c.卸下壳体（前）盖。请参阅本《Perkins1103/1104柴油发动机解体和组装手册》,“壳体（前）盖-拆卸和安装”。

1.确保1号汽缸在其压缩冲程的上止点位置。请参阅《Perkins1103/1104柴油发动机测试和调整手册》,“确定1号活塞的上止点位置”。

2.松开锁紧螺钉(1)。转动隔套(2)，以便将锁紧螺钉(1)拧紧抵到喷油泵的轴上。逆时针方向转动喷油泵齿轮来消除齿隙。将锁紧螺钉(1)拧紧至扭矩13N·m(9.6lbft)。

注:必须拧紧螺钉(1)，以防Perkins喷油泵的轴发生转动。从发动机上卸下喷油泵后不能使喷油泵的轴转动。

注:为了便于安装，请在所有软管组件和管组件上作识别标记。断开后，用合适的塑料塞堵住所有燃油软管组件和所有管组件还要在喷油泵的所有接头上安装防尘盖。这将有助于防止液体泄漏和有助于防止污染物进入系统。

3.断开Perkins燃油回油管(3)。

4.断开Perkins燃油管(5)。

5.从提前正时电磁阀(6)上断开线束组件(4)。

典型示例

6.从Perkins燃油喷油泵轴上折下螺母(7)和垫圈。

7.使用适当的拉拔器拆卸Perkins燃油喷油泵齿轮(8)。

注:不要从喷油泵轴上撬喷油泵齿轮(9)。

8.拆下螺母(10)。拆下螺栓(13)。

9.如有必要，从缸体上拆卸调整螺钉(14)和支架(11)。

10.拆卸调整螺钉(14)以拆卸Perkins喷油泵。

11.从壳体（前）上卸下喷油泵。从燃油喷油泵上拆卸O形圈(9)并弃置O形圈。

燃油喷油泵-拆卸(DelphiDPG)

拆卸方法与步骤

a.拆下喷油管。请参阅本《Perkins1103/1104柴油发动机解体和组装手册》,“喷油管-拆卸”。

b.拆下曲轴皮带轮。请参阅本《Perkins1103/1104柴油发动机解体和组装手册》,“曲轴皮带轮-拆卸和安装”。

c.卸下壳体（前）盖。请参阅本《Perkins1103/1104柴油发动机解体和组装手册》,“壳体（前）盖-拆卸和安装”。

1.确保1号汽缸在其压缩冲程的上止点位置。请参阅《测试和调手册》,“确定1号活塞的上止点位置”。

2.松开锁紧螺钉(3)。转动隔套(4)，以便将锁紧螺钉(3)拧紧抵到喷油泵的轴上。逆时针方向转动喷油泵齿轮来消除齿隙。将锁紧螺钉(3)拧紧至扭矩13N·m(9.6lbft)。

注:必须拧紧螺钉(3)，以防喷油泵的轴发生转动。从Perkins发动机上卸下喷油泵后不能使喷油泵的轴转动。

注:为了便于安装，请在所有软管组件和管组件上作识别标记。断开后，用合适的塑料塞堵住所有燃油软管组件和所有管组件。还要在喷油泵的所有接头上安装防尘盖。这将有助于防止液体泄漏和有助于防止污染物进入系统。

3.断开燃油回油管(5)。

4.断开燃油管(1)。

5.从Perkins燃油切断电磁阀(2)上断开线束组件。

6.从Perkins燃油喷油泵轴上折下螺母(6)和垫圈。

7.使用适当的拉拔器拆卸燃油喷油泵齿轮(7)。

注:不要从喷油泵轴上撬喷油泵齿轮(7)。

8.拆卸调整螺钉(8)以拆卸喷油泵。

9.从壳体（前）上卸下喷油泵。从燃油喷油泵上拆卸O形圈(9)并弃置O形圈。
