Perkins1103/1104柴油发动机机油泵-拆卸

Perkins1103/1104柴油发动机机油泵-拆卸(不带平衡器的发动机)

Perkins1103/1104柴油发动机机油泵拆卸方法与步骤

a.拆卸发动机油底壳。请参阅本《Perkins1103/1104柴油发动机解体和组装手册》,“发动机油底壳-拆卸和安装”。

注:本步骤适用于拆卸没有配备平衡器发动机上的发动机机油泵。有关配备平衡器发动机的发动机机油泵拆卸资料，请参阅本《Perkins1103/1104柴油发动机解体和组装手册》,“平衡器总成-拆卸”。

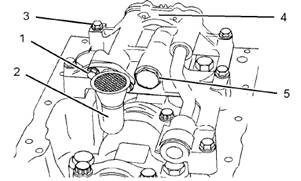

1.拆卸调整螺钉(1)和吸油管(2)。

2.拆下调整螺钉(3)。从缸体上卸下发动机机油泵组件(4)。

3.如有必要，从发动机机油泵组件(4)上卸下安全阀(5)。请参阅本《Perkins1103/1104柴油发动机解体和组装手册》,“发动机机油安全阀-拆卸和安装”。

4.拆下调整螺钉(6)。从发动机机油泵组件(4)拆卸发动机机油泵(7)。

5.如有必要，从发动机机油泵(7)拆卸调整螺钉和前盖组件，以检查发动机机油泵内的部件。
