Perkins1103柴油发动机曲轴前油封-拆卸

Perkins1103/1104柴油发动机曲轴前油封-拆卸

Perkins1103/1104柴油发动机曲轴前油封

a.拆下曲轴皮带轮。请参阅本《Perkins1103/1104柴油发动机解体和组装手册》,“曲轴皮带轮-拆卸和安装”。

b.彻底清洁曲轴前油封壳体周围区域。

1.将拉拔器(1)支腿安装到曲轴前油封(2)的下面，再将支腿锁入位。

2.将适当的适配器(3)安装在曲轴(4)与拉拔器(1)之间。

3.使用拉拔器(1)，拆下曲轴前油封(2)。弃用曲轴前油封(2)。

Perkins1103/1104柴油发动机曲轴前油封-安装

安装方法与步骤

1.清洁油封壳体(8)，再检查Perkins油封壳体是否损坏。如有必要，更换Perkins前齿轮室。请参阅本《Perkins1103/1104柴油发动机解体和组装手册》,“壳体（前）-拆卸以及壳体（前）-安装”。

2.检查Perkins皮带轮接触曲轴前油封的端面是否磨损。如有必要，修理曲轴皮带轮。请参阅本《Perkins1103/1104柴油发动机解体和组装手册》,“曲轴前承磨衬套-拆卸以及曲轴前承磨衬套-安装”，了解更多信息。

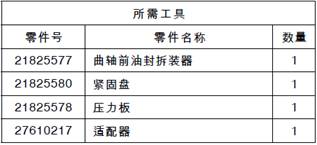

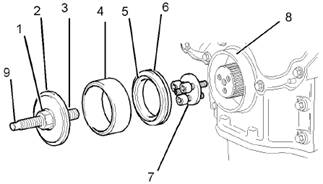

3.将21825580紧固盘(7)安装到曲轴前部。

4.将螺母(1)和21825578压力盘(2)安装到螺纹杆(3)上。

注:不要润滑曲轴前油封(6)。不要润滑油封壳体(8)。

5.将衬套(5)和曲轴前油封(6)的组件与油封壳体(8)对齐。

6.将27610217适配器(4)安装到衬套(5)上。

7.将压力盘(2)安装到适配器(4)上，再将螺纹杆(3)拧到紧固盘(7)上。检查Perkins组件和曲轴前油封(6)与油封壳体(8)的对正情况。

8.将适当的杆经孔(9)插入螺纹杆(3)中，以防拧紧螺母(1)时螺纹杆转动。拧紧螺母(1)，以将曲轴前油封(6)推到油封壳体(8)中。继续拧紧螺母(1)，直到与油封壳体(8)底面接触为止。

9.拆下零件(1)、(2)、(3)和(4)。

10.逆时针转动衬套(5)，同时拉动衬套，才能从油封壳体(8)上拆下衬套。拆下适配器(7)。

11.立即安装Perkins曲轴皮带轮。请参阅本《Perkins1103/1104柴油发动机解体和组装手册》,“曲轴皮带轮-拆卸和安装”。
