康明斯柴油发电机组PCC3100界面电路板A31接功能介绍

康明斯柴油发电机组PCC3100界面电路板A31接功能介绍

康明斯柴油发电机组PCC3100界面电路板可读出操作者的控制输入信号，监测发动机、发电机和系统的状态，并针对正常操作和故障状态（报警或报警停机）作出正确反应。

该电路板与发动机传感器、蓄电池、起动马达、调速器输出模块、调压器输出模块和磁电式转速传感器（MPU）相连接。

发动机界面电路板也可连接选装的网络界面模块，进行网络通信。

在一个典型的起动程序中，LED指示灯亮的顺序如下：

1.当接收到遥控起动信号且S12在自动（Auto）位置，或S12转到运行（Run）位置时，DS11灯亮。

2.当感应出磁电式转速传感器的电压信号时（发动机正在转动）（当发动机转动时，磁电式转速传感器应输出至少1伏特的电压），DS12灯亮。

3.当发电机组正在运行时，DS11灯灭，DS9灯亮并且DS10灯微亮。

康明斯柴油发电机组PCC3100界面电路板A31接线头功能介绍

发动机界面电路板有7组接线头功能介绍和一组端子排，分别为：

J1连接到数字电路板（A32）上的J4。

J2连接到模拟电路板（A33）上的J1。

J3连接到显示电路板及前端面板开关和仪表。

J4连接到用户界面电路板和发动机线束（含磁电式转速传感器MPU）。

J5连接到发动机传感器。

J6连接到发电机组控制模块（GCM）。

J7连接到发电机组控制模块（GCM）。

康明斯柴油发电机组PCC3100界面电路板A31保险丝功能介绍

发动机界面电路板含有二种可更换式保险丝：

F15安培控制盘电源B+。

F35安培辅助电源B+（盘面照明灯和运行/起动触点）。

康明斯柴油发电机组PCC3100界面电路板A31指示灯（LED）说明

发动机界面电路板共有10组指示灯，分别显示下列状态：

DS1低燃油位报警输入（红色）。

DS2低冷却液位报警输入（红色）。

DS3低发动机温度报警输入（红色）。

DS4S12位于运行位置（绿色），S12为运行/停机/自动开关。

DS5S12在自动位置（绿色）。

DS6紧急停机（红色）。

DS7预留。

DS8预留。

DS9自动调压器调节开度（绿色），很亮表示开度较大。

DS10调速器调节开度（绿色），很亮表示开度较大。

DS11起动继电器输出（红色）。

DS12运行继电器输出（红色）。

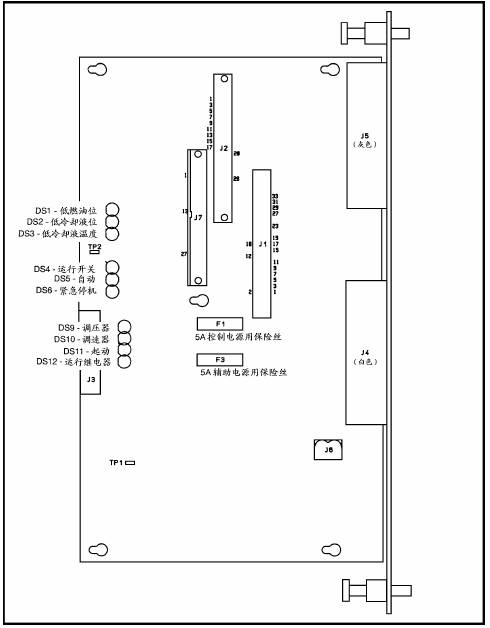

康明斯柴油发电机组PCC3100发动机界面电路板实物图
