康明斯柴油发电机组PCC3100模拟电路板A33功能介绍

康明斯柴油发电机组PCC3100模拟电路板A33功能介绍

康明斯柴油发电机组PCC3100模拟电路板是控制盘内唯一没有指示灯（LED）的电路板。模拟电路板有并联用和非并联用二种类型。模拟电路板接收所有模拟信号，然后将模拟信号转换成0-5伏特的直流电信号，送到数字电路板。

康明斯柴油发电机组PCC3100模拟电路板A33接线头功能介绍

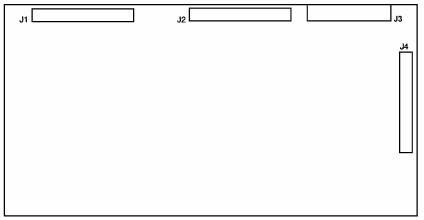

模拟电路板上共有4组接线头功能介绍，这些接线头功能介绍通过带状电缆焊在电路板上，它们分别是：

J1连接到发动机界面电路板（A31）上的J2。

J2连接到数字电路板（A32）上的J3。

J3备用模拟信号输入。

J4连接到用户界面电路板（A34）上的J5。

康明斯柴油发电机组PCC3100模拟电路板实物图
