康明斯柴油发电机组PCC3100数字显示电路板A35功能介绍

康明斯柴油发电机组PCC3100数字显示电路板A35功能介绍

数字显示电路板连接所有的仪表和指示灯（LED）指示灯。

康明斯柴油发电机组PCC3100接线头功能介绍

数字显示电路板上有3个接线头功能介绍，它们分别是：

J1连接到前端面板薄膜开关。

J5连接到数字电路板（A32）上的J2（当拆下J5时，显示电路板将失去显示功能，但PCC仍可正常操作）。

J6连接到各仪表、运行/停机/自动选择开关和发动机界面电路板（A31）上的J3。

康明斯柴油发电机组PCC3100指示灯（LED）介绍

数字显示电路板共有18组指示灯（LED），用以指示发电机组的运行状况和控制盘模式/开关选择等。

DS9机组不在自动状态（NotInAuto）（红色）。

DS10上表盘（绿色）。

DS11左上箭号指示灯（绿色）。

DS12右上箭号指示灯（绿色）。

DS13报警（淡黄色）。

DS14下表盘（绿色）。

DS15故障停机（红色）。

DS20左下箭号指示灯（绿色）。

DS21右下箭号指示灯（绿色）。

DS22仅适用于自动主用电源故障（AMF）或并联机组：断路器闭合（红色）。

DS23A相（绿色）。

DS24复位箭号指示灯（绿色）。

DS25主功能箭号指示灯（绿色）。

DS26仅AMF应用：断路器断开（绿色）。

DS27B相（绿色）

DS29C相（绿色）

DS36AMF应用：断路器闭合（红色）或并联应用：断路器断开（绿色）。

DS37仅AMF应用：断路器断开（绿色）。

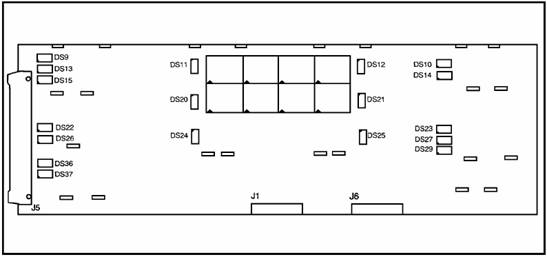

康明斯柴油发电机组PCC3100数字显示电路板实物图
