Perkins1204e-e44tta和1206e-e66ta指示灯电路测试系统操作说明

Perkins1204e-e44tta和1206e-e66ta指示灯电路测试系统操作说明：

在下列情况下使用该程序：

灯具没有接收电池电压。

灯具不正确操作。

以下可用的诊断灯：

•停车灯

•警示灯

•等待开始灯

•低油压灯

电子服务工具可以用作诊断援助，以开关个别灯在和关闭。

注：开关灯的诊断帮助是包含在“重写”部分中的电子服务工具的“诊断”菜单。

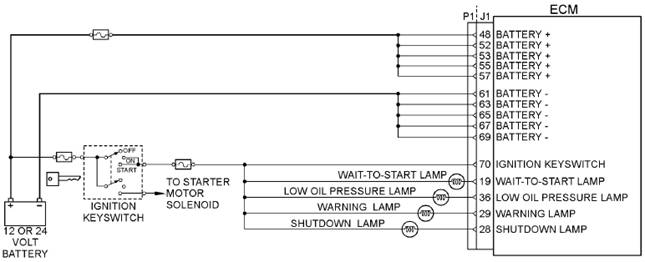

Perkins1204e-e44tta和1206e-e66ta指示灯电路的典型示意图

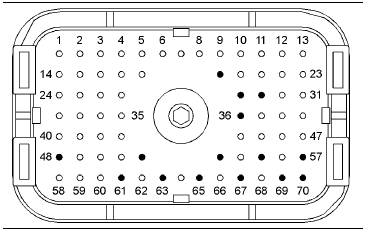

Perkins1204e-e44tta和1206e-e66ta该引脚位置的P1连接器的典型例子指示灯

（19）等待开始灯

（28）关机灯

（29）警告灯

（36）低油压灯

（48）电池（+）

（52）电池（+）

（53）电池（+）

（55）电池（+）

（57）电池（+）

（61）地面

（63）地面

（65）地面

（67）地面

（69）地面

（70）点火开关

维修步骤1。检查电气连接器和布线

A.打开开关到OFF位置。彻底检查灯连接。参考故障排除，“电连接器-检查”详情。

执行一个45氮（10磅）拉力测试每在P1连接器与导线指示灯。

D.检查螺杆为P1连接器正确的扭矩为6氮-米（53磅）。

E.检查磨损的线束和捏点从电池到电解加工。

结果：

的确定，进行测试步骤2。

•不好

维修：修复接头或线束和/或更换接头或线束。

确保所有的密封件都正确到位并确保连接器正确耦合。

验证故障排除故障。

停止。

维修步骤2。检查灯，保险丝，和电源断开线束上的灯。检查灯，以确定是否该灯失败了。

测量两端的电阻灯的。如果阻力大于2000欧姆，灯泡已经失败。

通过连接一个测试灯检查电池在电池的末端。

结果：

•灯电阻小于2000欧姆和电源是可以的。灯出现在这个时候正确地操作。继续维修步骤3。

•灯不小于2000欧姆电阻或电源不确定。

维修：更换可疑部件或维修可疑成分。验证修理消除了故障。

停止。

维修步骤3。测量输入到灯的插座

A.把按键开关的位置。

使用电子服务工具选择“重写”功能，以交换个人

灯开。

注：“重写”功能包含在电子服务工具的“诊断”菜单。测量灯插座的电压。

结果：

•电压是12伏和24伏之间。

维修：更换灯泡。

验证故障排除故障。

如果故障仍然存在，继续测试步骤4。

•电压是12伏和24伏直流–之间着手测试步骤5。维修步骤4。测试单个灯泡电路

A.断开P1连接器。

B.彻底检查P1连接器。参考故障排除，“电连接器-检查”。

C.暂时断开导线从P1连接到可疑的连接器插座灯。通过使用一个跨接线，连接末端拆下电池导线—。

E.把按键的位置和观察灯。

结果：

当跳线连接时，灯就亮了。还有，当这件毛衣被关在删除的灯的电路功能正确。着手测试步骤5。这灯没有打开。灯电路不正常工作。有一个错误的线束灯与电子对抗。

维修：维修灯电路。

验证故障排除故障。

停止。

维修步骤5。检查电解加工电压

A.断开P1连接器。

B.暂时断开导线从P1

供应嫌疑人灯的连接器。用一个合适的针来制造出一个合适的销P1连接器。

D.安装跳线的一端插入P1连接到可疑的连接器插座灯。连接之间的电压测试灯电池+和接线。

E.安装P1连接器连接到ECM。

F.将按键的位置。使用电子服务工具选择的覆盖功能，以开关个别灯和关闭。

注：“重写”功能包含在电子服务工具的“诊断”菜单。

结果：

灯来了，电解加工的操作正确。接线或灯有故障。

按要求修理电线或灯具。验证修复无故障。

停止。

灯没有来，电解加工是错误的。修理：执行下列维修：

1。确保最新的闪光文件在电子对抗中的应用。参考故障排除，“闪存编程”。

2。联系帕金斯全球技术支持。

注：本次咨询可大大减少维修时间。

3。如果帕金斯全球技术支持推荐使用一种测试电解加工，安装一个测试电解加工。参考解决问题，“更换电解加工”。

4。使用电子服务工具来复查有源诊断码系统。

5。如果故障得到解决与测试，重新连接故障点。

6。如果故障返回与故障点，更换电解加工。

7。使用电子服务工具以清除所有记录的诊断代码，然后验证修复消除了故障。停止。
