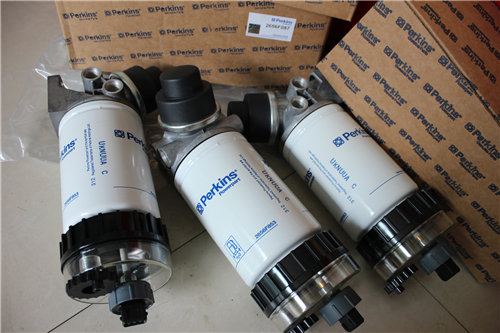

珀金斯Perkins燃油滤清器座-拆卸和安装(燃油细滤器)

珀金斯Perkins燃油滤清器座-拆卸和安装(燃油细滤器)

1.把供油开关转到关闭位置。

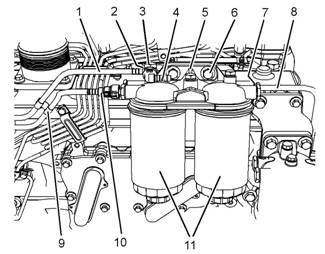

2将适当的容器放置到燃油滤清器底座的下方，用来盛装所有可能洒出的燃油。拆下燃油滤清器(11)。请参阅《操作和保养手册》,“燃油系统细滤器-更换”以了解正确程序。

3在塑料管组件(1)、塑料管组件(4)和塑料管组件(10)上作临时识别标记，以显示正确的管组件位置。

4将管夹(9)从塑料管组件(1)和塑料管组件(10)上拆下。

5将塑料管组件(4)从燃油滤清器底座(5)上断开。使用工具(A)盖住塑料管组件(4)的接头。

6使用工具(A)盖住塑料管组件(4)。

7将塑料管组件(10)从燃油滤清器底座(5)上断开。使用工具(A)塞住燃油滤清器底座(5)。

8使用工具(A)盖住塑料管组件(10)。

9拆下中空螺栓(3)和密封垫圈(2)（未显示）。将塑料管组件(1)从燃油滤清器底座(5)上断开。

10.使用工具(A)盖住塑料管组件(1)。

11.使用工具(A)塞住燃油滤清器底座(5)。

12.将管组件(8)从燃油滤清器底座(5)上断开。

13.将螺母和螺栓(6)从燃油滤清器底座(5)上拆下。从安装支架上拆下燃油滤清器底座(5)。使用工具(A)塞住燃油滤清器底座(5)。

14.将密封件(7)（未显示）从燃油滤清器底座(5)上拆下。使用工具(A)盖住管组件(8)。

15.如有必要，将燃油滤清器的安装支架从缸盖上拆下。按照步骤15.a至步骤15.b拆下燃油滤清器的安装支架。

a.将螺栓(14)和螺栓(15)从安装支架(13)上拆下。

b.将安装支架(13)从缸盖(12)上拆下。

安装步骤

1.如有必要，将燃油滤清器的安装支架安装到缸盖上。按照步骤1.a至步骤1.c安装燃油滤清器的安装支架。

2.确保燃油滤清器底座(5)清洁且无损坏。如有必要，更换整个燃油滤清器底座和滤清器组件。

3.从管组件(8)拆下盖。

4.把燃油滤清器底座(5)的螺塞卸下。将新密封件(7)（未显示）安装在燃油滤清器底座(5)上。

5.将燃油滤清器底座(5)安装在支架上。

6.将管组件(8)连接到燃油滤清器底座(5)上。

7.将螺母和螺栓(6)安装到燃油滤清器底座(5)并用手拧紧。

8.拧紧螺母和螺栓(6)至扭矩为44N·m(32lbft)。

9.拧紧管组件(8)的螺母至扭矩为23N·m(204lbin)。

10.将盖从塑料管组件(10)上拆下。将塑料管组件(10)连接到燃油滤清器底座(5)上。

11.将盖从塑料管组件(1)上拆下。

12.把燃油滤清器底座(5)的螺塞卸下。

13.将塑料管组件(1)定位到燃油滤清器底座(5)上。

14.将新密封垫圈(2)（未显示）定位到中空螺栓(3)上。将中空螺栓(3)安装到塑料管组件(1)上，然后安装其余的新密封垫圈(2)（未显示）。

15.拧紧中空螺栓(3)至扭矩为21N·m(186lbin)。

16.将管夹(9)安装到塑料管组件(1)和塑料管组件(10)上。

17.将盖从塑料管组件(4)上拆下。

18.将螺塞从塑料管组件(1)的接头上拆下。

19.将塑料管组件(4)连接到塑料管组件(1)的接头上。

20.如有必要，将新的燃油滤清器(11)安装到燃油滤清器底座(5)上。请参阅《操作和保养手册》,“燃油系统细滤器-更换”以了解正确程序。

21.将供油开关置于接通位置。结束:

a.排出燃油系统中的空气。请参阅《操作和保养手册》,“燃油系统-充注”以了解正确步骤。
