珀金斯柴油机燃油喷油器-拆卸

珀金斯柴油机燃油喷油器-拆卸

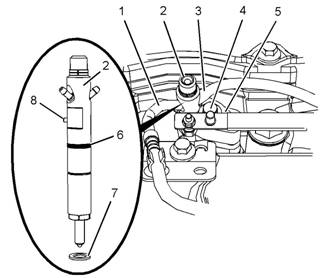

注:在所有管组件上作识别标记，以便于安装。塞住

所有塑料管组件和管组件。塞住管组件将防止油液流失及污染物进入系统。

1.把供油开关转到关闭位置。

2.将蓄电池断路开关转到断开位置。

3从喷油器(2)上断开软管组件(1)和软管组件(3)。

4使用工具(B)塞住喷油器(2)。

5使用工具(B)盖住软管组件(1)和软管组件(3)。

6拆下螺栓(4)。从喷油器(2)上卸下卡箍(5)。

7使用工具(A)将喷油器(2)从缸盖上拆下。从喷油器(2)上卸下O形密封圈(6)。

8卸下座垫圈(7)。

9如有必要，重复步骤3至步骤8，拆下其余的喷油器。

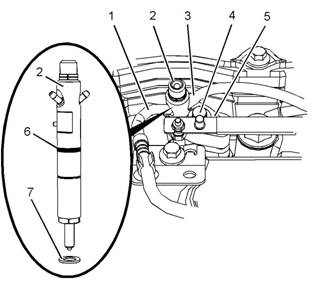

安装步骤

2确保缸盖的喷油器座和喷油器清洁且无损坏。

3将新的密封垫圈(7)安装到喷油器座(2)上。

4将新的O形密封圈(6)安装到喷油器(2)上。将卡箍(5)放置在喷油器(2)上。将喷油器(2)安装到缸盖中。

注:定位销(8)必须在卡箍(5)对面。

5.安装螺栓(4)并用手拧紧。

6.拧紧螺栓(4)至扭矩为27N·m(239lbin)。

7.拆下软管组件(1)和(3)的螺塞。将盖从喷油器(2)上拆下。

8.将软管组件(1)和软管组件(3)安装到喷油器(2)上。

9.如有必要，重复步骤11至步骤7以安装其余的喷油器。

10.将供油开关置于接通位置。

11.将蓄电池断路开关转到接通位置。
