珀金斯发动机进气和排气门弹簧-拆卸与安装

珀金斯发动机进气和排气门弹簧-拆卸与安装

拆卸步骤

开始:

a.拆下摇臂轴组件。有关正确步骤，请参阅《拆解和组装》,“摇臂轴和推杆-拆卸”。

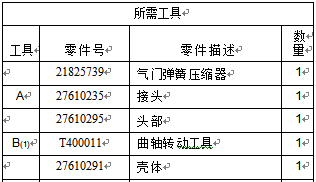

注:可以使用两个工具(B)中的任意一个。请使用适用的工具。

注意

保持所有零件清洁无杂质。杂质会造成快速磨损和缩短部件寿命。

注:在将缸盖安装在发动机上时，应采用下述步骤拆卸气门弹簧。请参阅《拆解和组装》,“进气门与排气门-拆卸和安装”，以了解从缸盖（已从发动机上卸下）上拆卸气门弹簧的程序。

注:确保拆卸气门弹簧之前，相应的活塞处于上止点位置。如果不能保证活塞处于上止点位置，可能导致气门落入缸径中。

1.按照步骤1.a至1.d，将相应的活塞设在上止点位置。

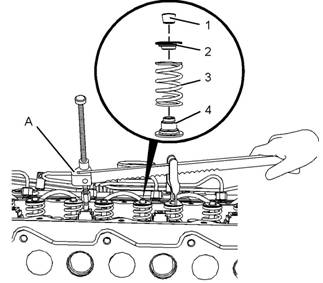

a.将工具(A)安装在缸盖的相应位置中，以压缩相应气缸的气门弹簧(3)。

b.使用工具(A)，压缩气门弹簧(3)并使气门稍稍开启。

注:压缩弹簧时，不要使气门弹簧座(2)接触气门杆密封圈(4)。

c使用工具(B)小心旋转曲轴，直到活塞接触到气门。

d继续转动曲轴，逐渐释放工具(A)上的压力，直到活塞处于上止点位置。现在气门已在可以安全拆卸气门弹簧的位置。

2.向工具(A)施加足够的压力，以便拆下气门保持器(1)。

3缓慢地释放工具(A)上的压力。

4.拆卸气门弹簧座(2)。

5.拆下气门弹簧(3)。

6.如有必要，拆下气门杆密封圈(4)。进气门和排气门杆密封圈不相同，可使用颜色标记加以区分。根据不同颜色辨认气门杆密封圈的位置，以便进行安装。

7.重复步骤2至6，将其余的气门弹簧从相应气缸上卸下。

8.拆下工具(A)。

安装步骤

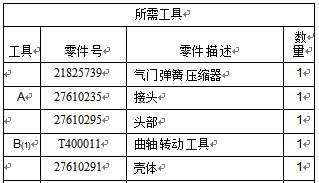

注:可以使用两个工具(B)中的任意一个。请使用最适用的工具。

1检查气门弹簧(3)有无磨损，以及长度是否正确。有关更多资料，请参阅《技术规格》,“缸

盖气门”。

2如有必要，将新气门杆密封圈(4)安装在气门导管上。进气门和排气门杆密封圈不相同，可使用颜色标记加以区分。

注:在安装气门杆密封圈之前气门导管外表面必须保持清洁、干燥。

3.将气门弹簧(3)安装到缸盖上。将气门弹簧座(2)安置到气门弹簧(3)上。

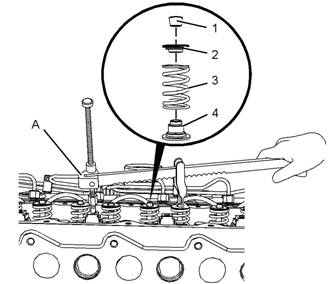

4.将工具(A)安装在缸盖的相应位置中，以压缩气门弹簧(3)。

5.向工具(A)施加足够的压力，以便安装气门保持器(1)。

注:压缩弹簧时，不要使气门弹簧座(2)接触气门杆密封圈(4)。

6.安装气门弹簧保持器(1)。

7.小心地释放工具(A)上的压力。

8.对于其余的气门弹簧，重复步骤2到步骤7。

9.拆下工具(A)。

注:如果需要更换所有气门弹簧，可以同时在两个气缸上进行本程序。本程序可在下列气缸上进行。1和6,2和5和3和4。请牢记在拆卸气门弹簧时不得转动曲轴。确保在从一对气缸换到另一对气缸之前安装完所有气门弹簧。如果所有气门弹簧均不需要更换，则必须成对更换弹簧。

结束:

a.安装摇臂轴组件。有关正确步骤，请参阅《拆解和组装》,“摇臂轴和推杆-安装”。
