Perkins珀金斯柴油发动机缸盖-拆卸

Perkins珀金斯柴油发动机缸盖-拆卸

开始:

a.拆下燃油细滤器、燃油滤清器底座和支架。有关正确的步骤，请参阅《拆解和组装》,“燃油滤清器底座-拆卸和安装”。

b.拆下油水分离器、燃油粗滤器和支架。有关正确的步骤，请参阅《拆解和组装》,“油水分离器和燃油粗滤器-拆卸和安装”。

c.拆下摇臂轴和推杆。有关正确的步骤，请参阅《拆解和组装》,“摇臂轴和推杆-拆卸”。

d.拆下排气歧管。请参阅《拆解和组装》,“排气歧管-拆卸和安装”以了解正确程序。

e拆下曲轴箱呼吸器滤罐和塑料管组件。有关正确步骤，请参阅《拆解和组装》,“曲轴箱呼吸器-拆卸”。

f拆下喷油器。有关正确的步骤，请参阅《Perkins柴油机拆解和组装》,“喷油器-拆卸”。

g卸下电热塞。请参阅《Perkins柴油机Perkins柴油机拆解和组装》,“电热塞-拆卸和安装”，以了解正确的程序。

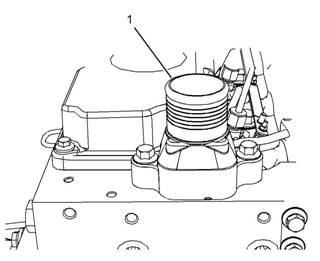

2将上部散热器软管从缸盖上的水温调节器壳体(1)上断开。

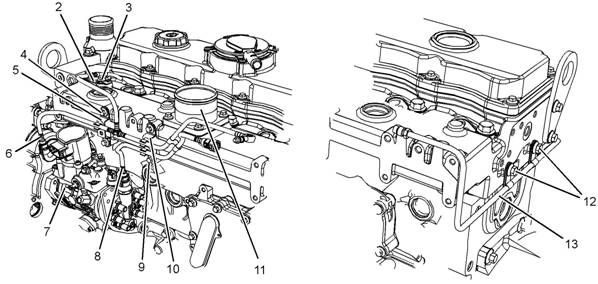

3松开软管卡箍，然后将管组件和软管组件从接头(11)上断开。

4拆下螺栓(3)，然后将支架(2)从缸盖上拆下。

5将螺栓(4)和螺栓(9)从支架(5)和支架(10)上拆下。

6将塑料管组件(6)和塑料管组件(8)从喷油泵(7)上断开。

7使用工具(A)塞住塑料管组件(6)和塑料管组件(8)。

8使用工具(A)盖住喷油泵(7)的接头。

9如有必要，将管组件从缸盖和喷油泵的增压控制上拆下。有关正确的步骤，请参阅《拆解和组装》,“喷油泵-拆卸（带增压控制）”。

10.将螺栓(12)从管组件(13)的夹子上拆下。

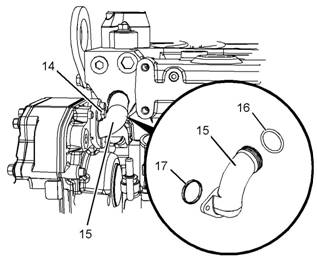

11将螺栓(14)从旁通管(15)上拆下。

12将旁通管(15)从缸盖上拆下。

13从旁通管(15)上卸下O形密封圈(16)和O形密封圈(17)。

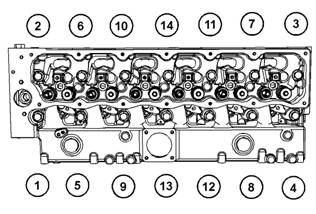

14.按与拧紧相反的数字顺序逐步松开螺栓(18)。请参阅插图173。

注:遵循正确的顺序有助于防止缸盖变形。

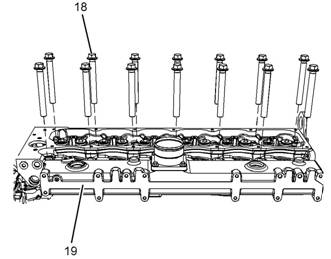

15.从缸盖(19)上卸下螺栓(18)。

16.将合适的起吊设备连接到缸盖(19)。支撑住缸盖的重量。缸盖的重量约为96kg(212lb)。

注:起吊操作期间，必须使用撑杆来分配缸盖的重量。

17.使用合适的起吊设备将缸盖(19)吊离缸体。

注:不要使用杠杆分离缸盖与缸体。在拆卸过程中小心不要损坏缸盖的加工表面。

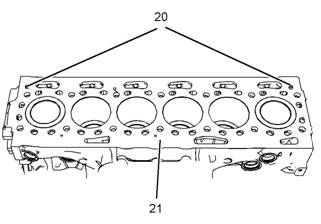

18拆下缸盖密封垫(21)。

19.记录定位销(20)在缸体中的位置。

20.如有必要，从缸盖上卸下水温调节器。有关正确的步骤，请参阅《Perkins柴油机Perkins柴油机拆解和组装》,“水温调节器-拆卸和安装”。
