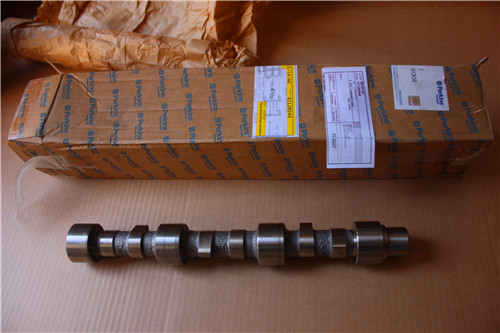

拆卸步骤

开始:

a.拆下注油泵。有关正确的步骤，请参阅《Perkins柴油机拆解和组装》,“燃油注油泵（机械）-拆卸和安装”。

b.拆下摇臂轴和推杆。有关正确步骤，请参阅《拆解和组装》,“摇臂轴和推杆-拆卸”。

c.拆卸前壳体。有关正确的步骤，请参阅《Perkins柴油机拆解和组装》,“壳体（前）-拆卸”。

1.应将发动机倒置安装在适当的台架上。

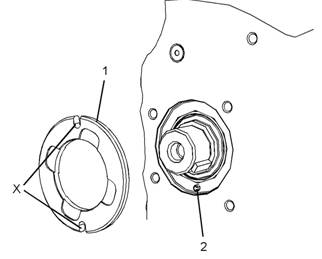

2将止推垫圈(1)从缸体上拆下。除非定位销损坏，否则不要从缸体上卸下定位销(2)。

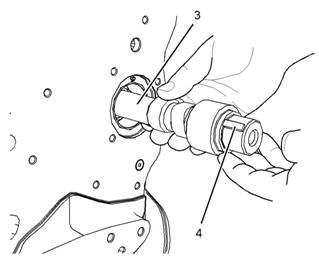

3.小心地将凸轮轴(3)从缸体上卸下。

4.如有必要，将键(4)从凸轮轴(3)上卸下。

安装步骤

注意

保持所有零件清洁无杂质。杂质会造成快速磨损和缩短部件寿命。

1.清洁凸轮轴和止推垫圈。检查凸轮轴和止推垫圈是否磨损和损坏。更多资料，请参阅《技术规格》,“凸轮轴”。更换任何磨损或损坏的部件。

2.清洁缸体中的凸轮轴轴承。检查凸轮轴轴承是否磨损和损坏。有关更多资料，请参阅《技术参数》,“凸轮轴轴承”。如有必要，更换凸轮轴轴承。请参阅《拆解和组装》,“凸轮轴轴承-拆卸和安装”，以了解正确的程序。

注意强烈推荐应在安装新凸轮轴时更换所有的挺杆。

3.检查挺杆有无磨损和损坏。更多信息请参阅《技术参数》,“挺杆总成”。更换所有磨损或损坏的挺杆。请参阅《拆解和组装》,“挺杆总成-拆卸和安装”，以了解正确的程序。

4如有必要，将新键(4)安装到凸轮轴(3)上。

5使用清洁的发动机机油润滑凸轮轴(3)的轴承面和凸轮轴的凸轮。

6.小心地将凸轮轴(3)安装到缸体中。

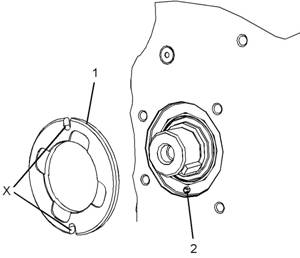

7用清洁的发动机机油润滑止推垫圈。对齐止推垫圈(1)中的槽(X)与缸体中的定位销(2)。将止推垫圈(1)安装到缸体的凹槽中。

结束:

a.安装前壳体。有关正确的步骤，请参阅《Perkins柴油机拆解和组装》,“壳体（前）-安装”。

b.安装摇臂轴和推杆。有关正确步骤，请参阅《拆解和组装》,“摇臂轴和推杆-安装”。

c.安装注油泵。有关正确的步骤，请参阅《Perkins柴油机拆解和组装》,“燃油注油泵（机械）-拆卸和安装”。

拆卸步骤

开始:

a.拆卸发动机机油泵。有关的正确步骤，请参阅《拆解和组装》,“发动机机油泵-拆卸”。

注:可以使用两个工具(A)中的任意一个。请使用最适用的工具。

注意

保持所有零件清洁无杂质。杂质会造成快速磨损和缩短部件寿命。

1.如果安装了曲轴，使用工具(A)，转动曲轴，以便可以接近活塞冷却喷嘴。

2将螺栓(1)和活塞冷却喷嘴(2)从缸体上卸下。拆下O形密封圈(3)（未显示）。

3重复步骤1至步骤2以拆下其余活塞冷却喷嘴。

安装步骤

1清洁活塞冷却喷嘴，检查活塞冷却喷嘴是否损坏。确保气门在每个活塞冷却喷嘴内自由移动。更换所有损坏的活塞冷却喷嘴。有关活塞冷却喷嘴检查步骤的详细信息，请参阅《技术规格》,“活塞冷却喷嘴定位”。

2如果安装了曲轴，使用工具(A)，转动曲轴，以便可以接近活塞冷却喷嘴的安装法兰。

3将新的O形密封圈(3)（未显示）安装到活塞冷却喷嘴(2)上。

4将活塞冷却喷嘴(2)安装到缸体的机油通道中。

注:拧紧螺栓之前，确保活塞冷却喷嘴正确安装在缸体的机油通道中。

5.安装螺栓(1)。拧紧螺栓至扭矩为9N·m(80lbin)。

6.重复步骤2至步骤4，安装其余活塞冷却喷嘴。

结束:a.安装发动机机油泵。有关的正确步骤，请参阅《拆解和组装》,“发动机机油泵-安装”。
