珀金斯柴油发动机连杆轴瓦安装步骤

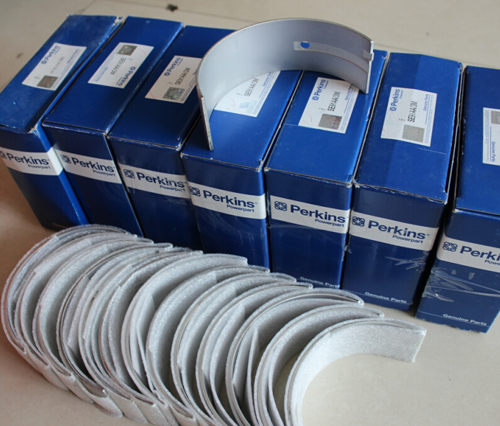

Perkins珀金斯柴油发动机连杆轴瓦-(连杆在位)

安装步骤

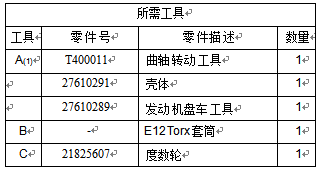

注:可以使用两个工具(A)中的任意一个。请使用最适用的工具。

注意保持所有零件清洁无杂质。杂质会造成快速磨损和缩短部件寿命。

1检查曲轴销有无损坏。如果曲轴已损坏，更换曲轴。有关正确的步骤，请参阅《拆解和组装》,“曲轴-拆卸”和《拆解和组装》,“曲轴-安装”。确保轴瓦清洁且无磨损或损坏。如有必要，更换轴瓦。

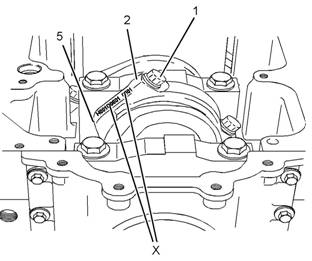

2将上轴瓦(4)安装到连杆(5)上。确保上轴瓦的定位凸舌正确座入连杆的槽中。

注:上轴瓦的两端必须位于连杆中央。上轴瓦的两端与连杆配合面的距离必须相等。

3.使用清洁的发动机机油润滑上轴瓦(4)。

4.使用工具(A)转动曲轴，使曲轴销在下止点位置。

5.小心地拉动连杆(5)，使其抵到曲轴销上。

注:不要使连杆接触活塞冷却喷嘴。

6.清洁连杆盖(2)。将下轴瓦(3)安装到连杆盖(2)上。确保下轴瓦的定位凸舌正确座入连杆盖的槽中。

7.使用清洁的发动机机油润滑曲轴销和下轴瓦(3)。

8将连杆盖(2)安装到连杆(5)上。

9使用工具(B)将新螺栓(1)安装到连杆上。均匀拧紧螺栓至扭矩为40N·m(30lbft)。

10.顺时针方向将螺栓再转动120度。使用工具(B)和工具(C)以获得正确的最终扭矩。

11.确保连杆组件安装后有能感觉到的侧隙。转动曲轴，确保没有卡滞。

12.重复步骤2至步骤11，以便安装其余的连杆轴瓦。

注:如果需要更换所有连杆轴瓦，可以同时在两个气缸上进行本程序。本程序可在下列气缸配对上同时进行。1和6,2和5和3和4。确保在从一对气缸换到另一对气缸之前安装完两对连杆轴瓦。有关正确的步骤，请参阅《拆解和组装》,“连杆轴瓦-安装”。

13.如果卸下了电热塞，安装电热塞。有关正确的步骤，请参阅《拆解和组装》,“电热塞-拆卸和安装”。

结束:

a.安装发动机机油泵。有关的正确步骤，请参阅《拆解和组装》,“发动机机油泵-安装”。
