Perkins发动机曲轴-安装步骤
发布时间2017/3/10 15:26:41

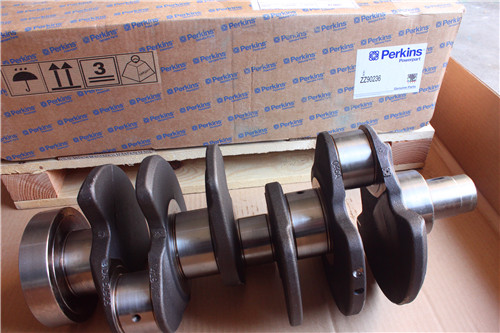

Perkins珀金斯柴油发动机曲轴-安装

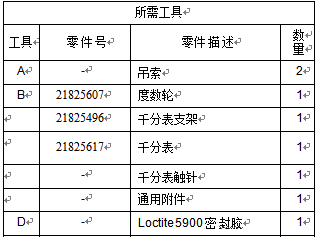

安装步骤

1清洁曲轴,检查曲轴有无磨损或损坏。更多资料,请参阅《技术规格》,“曲轴”。如有必要,更换曲轴或修复曲轴。

2.如有必要,安装曲轴齿轮。有关正确的步骤,请参阅《拆解和组装》,“曲轴齿轮-拆卸和安装”。

3.确保缸体中的轴瓦母孔清洁。确保缸体中主轴瓦螺栓的螺纹清洁且无损坏。

4.清洁主轴瓦轴瓦和止推垫圈。检查主轴瓦轴瓦和止推垫圈有无磨损或损坏。如有必要,更换主轴瓦轴瓦和止推垫圈。

注:如果更换了主轴瓦轴瓦,检查之前是否安装了加大尺寸的主轴瓦轴瓦。如果更换了止推垫圈,检查之前是否安装了加大尺寸的止推垫圈。

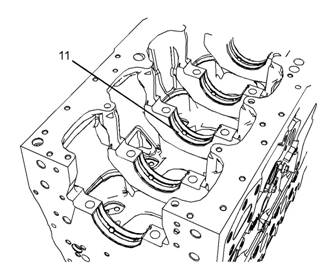

5将主轴瓦上轴瓦(11)安装到缸体上。确保主轴瓦上轴瓦的定位凸舌座入缸体的槽中。

注:上主轴瓦有一个凹槽和两个油孔。

6.使用清洁的发动机机油润滑主轴瓦上轴瓦(11)。

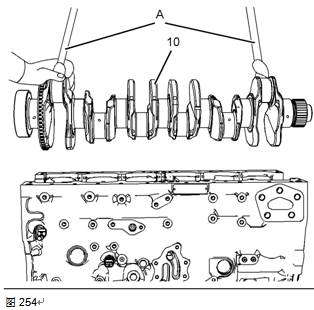

7将工具(A)和适当的起吊设备连接到曲轴(10)上。将曲轴(10)吊入缸体。曲轴的重量约为61kg(134lb)。

注:不要损坏曲轴上的任何精加工表面。不要损坏主轴瓦轴瓦。

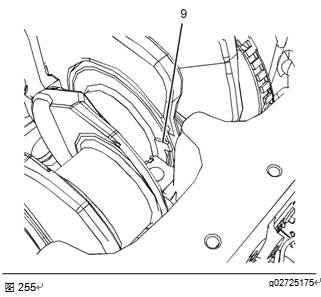

8使用清洁的发动机机油润滑止推垫圈(9)。将止推垫圈(9)安装到缸体的6号主轴瓦中。

注:止推垫圈中的凹槽必须抵到曲轴上。止推垫圈的一端有一个定位凸舌。确保定位凸舌正确座入缸体。

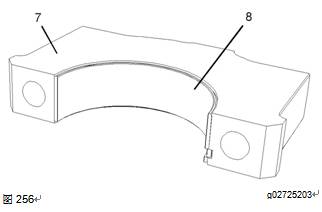

9将主轴瓦下轴瓦(8)安装到主轴瓦盖(7)中。确保主轴瓦下轴瓦的定位凸舌正确座入轴瓦盖的槽中。

注:主轴瓦下轴瓦是一个没有油孔的普通轴瓦。

10.使用清洁的发动机机油润滑主轴瓦下轴瓦(8)和曲轴的轴颈。将主轴瓦盖(7)安装到缸体中。

注:确保主轴瓦盖(7)的位置和朝向正确。主轴瓦上下轴瓦的定位凸舌应在发动机的同一侧。

11使用清洁的发动机机油润滑螺栓(6)的螺纹。使用清洁的发动机机油润滑螺栓(6)头的底面。

12将螺栓(6)安装到主轴瓦盖(7)上。均匀地拧紧螺栓,以便把轴瓦盖拉到位。确保轴瓦盖正确座入。

注:不要将主轴瓦盖轻敲到位,否则可能挤出轴瓦。

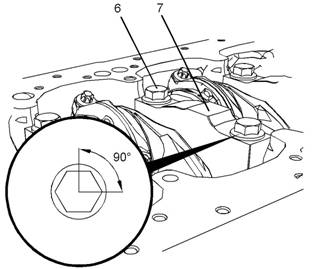

13.拧紧螺栓(6)至扭矩为80N·m(59lbft)。将螺栓(6)多转90度。用工具(B)达到最终扭矩。

14.转动曲轴,确保没有卡滞。

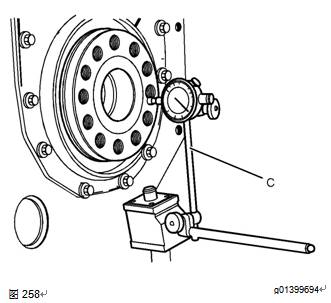

15.检查曲轴的轴向间隙。向发动机前部推动曲轴。将工具(C)安装到缸体及曲轴后表面上。向发动机后部推动曲轴。使用工具(C)测量曲轴轴向间隙。曲轴允许的轴向间隙为0.10mm(0.004in)至0.41mm(0.016in)。

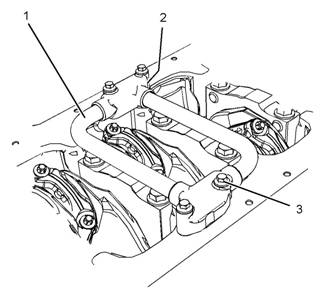

16.如有必要,按照步骤16.a至步骤16.c将跨接管组件安装到缸体上。

a.从管组件(1)拆下螺栓(3)。

b将管组件(1)从缸体上拆下。

c拆下密封垫(2)(未显示)。

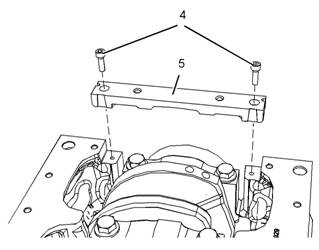

17.安装了7号主轴瓦后,将需要安装桥接件。遵循步骤17.a至17.d,安装桥接件。

a.确保缸体中的凹槽和桥接件清洁、干燥、无旧密封胶。

b.安装桥接件(10)和六角头螺栓(9)。安装六角头螺栓并用手拧紧。

注:确保桥接件朝向正确。

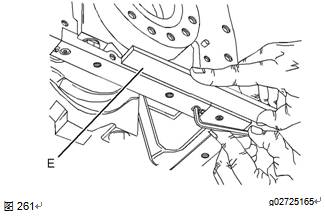

c.使用工具(E),对齐桥接件(10)的后表面与缸体的后表面。

d.拧紧六角头螺栓(9)至扭矩为16N·m(142lbin)。

18.安装曲轴后密封。有关正确的步骤,请参阅《拆解和组装》,“曲轴后油封-安装”。

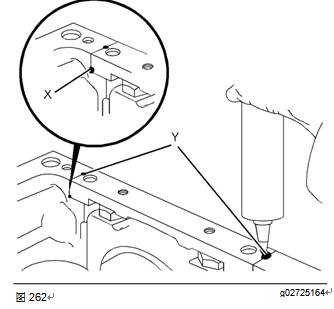

19.将工具(D)涂敷在桥接件(10)的腔室(Y)中。继续涂敷工具(D),使密封胶挤出腔室(X)。

20.如果没有更换曲轴或重新修复曲轴,安装连杆轴瓦。有关正确的步骤,请参阅《拆解和组装》,“连杆轴瓦-安装”。

结束:

a.如有必要,安装活塞和连杆。有关正确的步骤,请参阅《拆解和组装》,“活塞和连杆-安装”。

b.如有必要,安装缸盖。有关正确的步骤,请参阅《拆解与组装》,“气缸盖-安装”。

c.安装前壳体。有关正确的步骤,请参阅《Perkins柴油机拆解和组装》,“壳体(前)-安装”。

d.安装发动机机油泵。有关正确的步骤,请参阅《拆解和组装》,“发动机机油泵-安装”。
