珀金斯柴油发动机交流发电机-安装步骤

Perkins珀金斯柴油发动机交流发电机-安装步骤

安装步骤

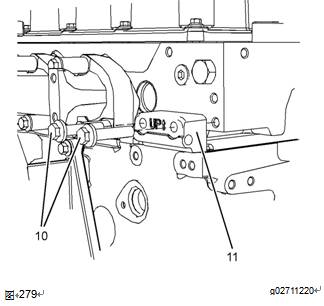

1如有必要，按照步骤1.a至步骤1.c将交流发电机的支架安装到缸盖上。

a.将支架(11)定位到缸盖上，使箭头和字样UP（向上）处于垂直位置。

b.将螺栓(10)安装到支架(11)上，用手拧紧。

c.拧紧螺栓(10)至扭矩为44N·m(32lbft)。

2如有必要，按照步骤2.a至步骤2.b安装交流发电机的皮带轮。

注:这种方法不适用于一些皮带轮配置类型。

a.将皮带轮(4)和螺母(5)（未显示）安装到交流发电机(2)的轴上。

b.使用内六角板手固定交流发电机的轴。使用带柄的梅花扳手拧紧螺母(5)（未显示）。拧紧螺母至扭矩为80N·m(59lbft)。

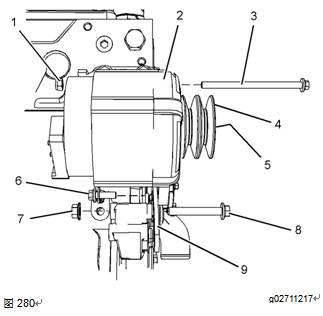

3.将交流发电机(2)安装到交流发电机的支架上。将螺栓(3)安装到交流发电机(2)上。

4.将螺母(1)安装到螺栓(3)上，用手拧紧。.

5.安装支架(9)，然后将螺栓和垫片(6)安装到交流发电机(2)上，用手拧紧。

6安装螺栓(8)和螺母(7)，用手拧紧。

7安装V形皮带。有关正确的步骤，请参阅《拆解和组装》,“V形皮带-拆卸和安装”。

8拧紧螺母(1)和螺栓(3)至扭矩为22N·m(195lbin)。

9拧紧螺栓和垫片(6)至扭矩为22N·m(195lbin)。

10拧紧螺母(7)和螺栓(8)至扭矩为44N·m(32lbft)。

11将线束组件连接到交流发电机(2)上。

12.将蓄电池断路开关转到接通位置。
