六缸强鹿柴油发动机点火顺序

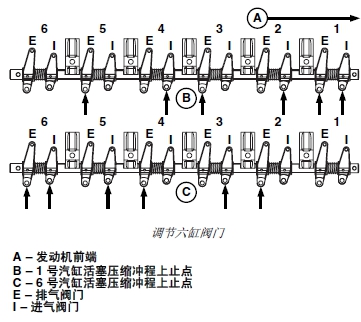

六缸强鹿柴油发动机点火顺序：

注意： 点火顺序是 1-5-3-6-2-4。

1. 用 JDG1571 或 JDE81-4 正时销，将一号汽缸活塞锁定在压缩冲程上止点 (B)。

2. 调整 1 号、3 号和 5 号汽缸排气阀门间隙和 1 号、2号和 4 号汽缸进气阀门间隙。

3. 将曲轴旋转 360°。将 6 号汽缸活塞锁定在压缩冲程上止点 (C)。

4. 调整 2 号、4 号和 6 号汽缸排气阀门间隙和 3 号、5号和 6 号汽缸进气阀门间隙。

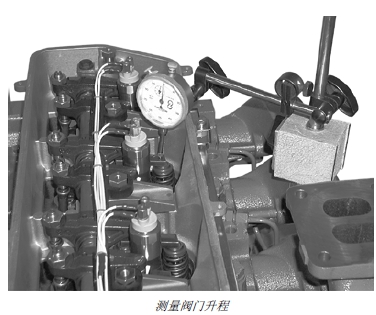

测量阀门升程

重要提示： 如果需要更准确地测量，建议摇臂至阀门间隙为 0.00 毫米（0.00 英寸），John Deere约翰迪尔强鹿柴油发动机冷态下测量阀门升程。

注意： 测量阀门升程可了解到凸轮缘和凸轮轴随动柱的磨损程度或推杆弯曲程度。

1. 卸下摇臂罩盖。

2. 用 JDE81-1 或 JDE83 飞轮旋转工具和插入飞轮的JDG1571 或 JDE81-4 正时销，将一号活塞锁定在汽缸压缩冲程上止点上。

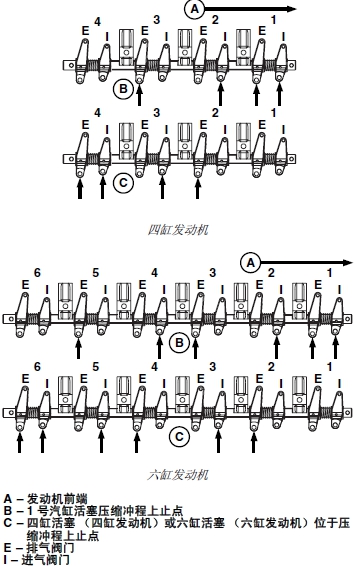

3. 在以下各处，设定摇臂到阀门间隙为 0.00 毫米（0.00 英寸）：

• 4 缸John Deere约翰迪尔强鹿柴油发动机 1 号和 3 号汽缸排气阀门和 1 号和 2 号汽缸进气阀门。

• 4 缸John Deere约翰迪尔强鹿柴油发动机 1 号、3 号和 5 号汽缸排气阀门和 1 号、2 号和 4 号汽缸进气阀门。4. 将千分表测量头顶在阀门连接件上部。千分表测量头稍向下压预加几个读数，然后转动表的刻度盘将此处设为 0.0 毫米（0.0 英寸）。

5. 从飞轮拆下正时销，用相应的飞轮转动工具按运转方向手动旋转John Deere约翰迪尔强鹿柴油发动机一周 (360°)。

6. 当阀门转到全开位置时，观察千分表读数。记录最大读数并与下列技术规格对比。

技术规格

进气阀门－升程. . . 9.03 － 9.43 毫米（0.356 － 0.371 英寸）

最低磨损限度 . . . . . . . 8.70 毫米（0.343 英寸）

排气阀门－升程. . . 9.32 － 9.72 毫米（0.367 － 0.383 英寸）

最低磨损限度 . . . . . . . 9.00 毫米（0.354 英寸）

7. 对所有余下的阀门重复上述程序并记录下所有读数。

如果所有阀门的阀门升程均符合技术规格的要求，按技术规格要求调整阀门间隙。（参见该章前面的“检查和调整阀门间隙”部分。）

如果一个或多个阀门升程不符合技术规格要求，需拆卸整个配气系统和凸轮轴进行检查。

8. 旋转John Deere约翰迪尔强鹿柴油发动机一周 (360°)。在以下位置锁定John Deere约翰迪尔强鹿柴油发动机：

• 四缸John Deere约翰迪尔强鹿柴油发动机上 4 号汽缸活塞位于压缩冲程上止点。

• 六缸John Deere约翰迪尔强鹿柴油发动机上 6 号汽缸活塞位于压缩冲程上止点。

9. 在以下各处，设定摇臂到阀门间隙为 0.0 毫米（0.0英寸）：

• 4 缸John Deere约翰迪尔强鹿柴油发动机 2 号和 3 号汽缸排气阀门和 3 号和 4 号汽缸进气阀门。

• 6 缸John Deere约翰迪尔强鹿柴油发动机 2 号、4 号和 6 号汽缸排气阀门和 3 号、5 号和 6 号汽缸进气阀门。

10. 重复步骤 4 － 7。
