强鹿柴油发动机摇臂轴

拆卸和检查John Deere约翰迪尔强鹿柴油发动机摇臂轴总成

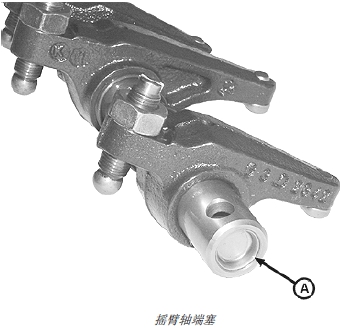

注意： 为便于组装，拆卸摇臂轴时应标记部件的位置。只有清洁摇臂轴时，才有必要拆卸端塞(A)。

1. 拆下摇臂轴两端的端塞(A)。

2. 拆卸摇臂轴部件，检查是否有磨损或损伤。凡不符合技术规格要求或损坏的零部件应进行更换。

摇臂轴总成－技术规格

46 毫米（1.81 英寸）压缩

高度－弹簧张力18 － 27 牛顿（4 － 6 磅外力）

弹簧－压缩高度. . . 46 毫米（在 18 － 27 牛顿（4 － 6 磅外力）情况下1.81 英寸）

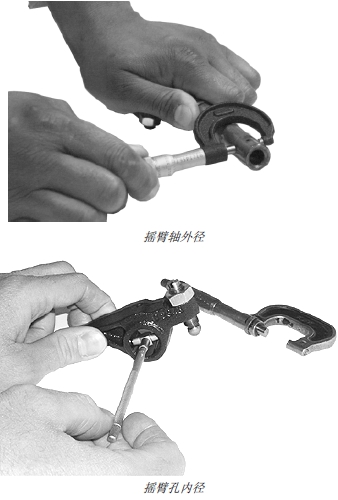

轴－外径 . . . . 19.962 － 20.038 毫米（0.786 － 0.789 英寸）

最低磨损限度 . . . . . . 19.91 毫米（0.784 英寸）

轴孔－内径 . . 20.065 － 20.115 毫米（0.790 － 0.792 英寸）

最低磨损限度. . . . . . 20.16 毫米（0.794 英寸）

A – 端

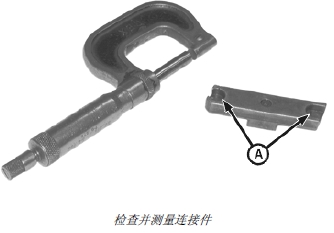

检查和测量John Deere约翰迪尔强鹿柴油发动机阀门连接件

1. 清洁阀门连接件并检查是否有损坏。

2. 测量阀门连接件槽(A) 并确定槽口至槽口的偏差是否在技术规格规定的范围之内。

技术规格

阀门连接件－槽口到槽口偏差（最大）. . . . . 0.1 毫米（0.004 英寸）

A – 阀门连接件槽口

John Deere约翰迪尔强鹿柴油发动机摇臂总成

重要提示： 立即清洁摇臂轴上多余的 LOCTITE® 242密封剂，以免粘在摇臂上。

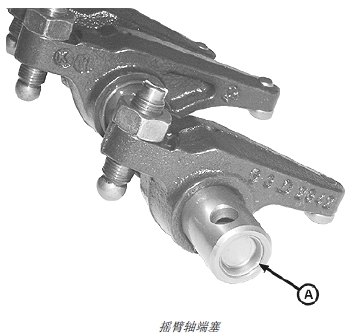

1. 在端塞(A) 的外缘涂 LOCTITE 277 高强度螺纹紧固剂，并装入摇臂轴两端固定。

2. 用干净的机油润滑摇臂轴外径和摇臂孔。

3. 将弹簧和摇臂装回摇臂轴上它们原来的位置。

A – 端塞

检查、测量并安装供油泵推杆

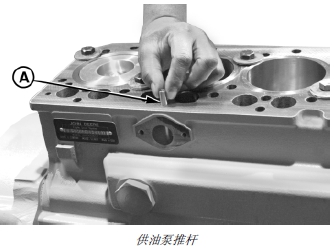

1. 拆卸并清洗推杆(A)。在末端做标记，以便重新安装时保持原来的方向。

A – 推杆

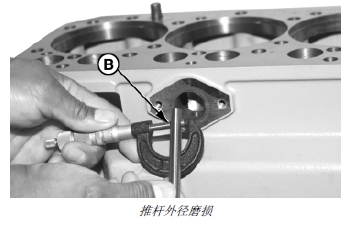

2. 测量推杆外径 (B)。如果推杆外径小于技术规格，应安装新推杆。

技术规格

供油泵推杆－外径. . . . . . . . 9.891 － 9.917 毫米（0.3894 － 0.3904 英寸）

B – 推杆外径

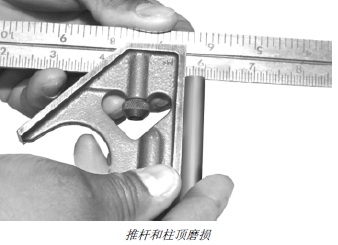

3. 检查推杆末端环。如果磨平或凹陷，应更换推杆，同时检查凸轮轴凸轮缘是否磨损。（参见第 050 章“测量凸轮轴凸轮缘高度”部分。）

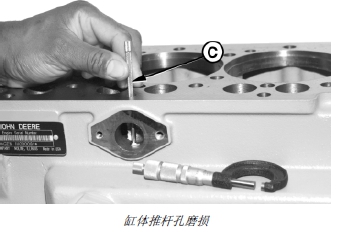

4. 测量缸体推杆孔内径 (C)。

技术规格

供油泵缸体推杆孔－内径 . . 10.00 － 10.05 毫米（0.3937 － 0.3957 英寸）

必要时，维修或更换缸体。

5. 用干净的机油润滑推杆，装入推杆孔，两端保持与拆下时的方向相同。

C – 推杆孔内径
