约翰迪尔强鹿柴油机曲轴研磨技术规格

约翰迪尔强鹿柴油发动机曲轴研磨技术规格

轴瓦尺寸曲轴主轴颈外径曲轴连杆轴颈外径

标准 . . . . . 79.324 － 79.350 毫米

（3.1229 － 3.1240 英寸）

77.800 － 77.826 毫米

（3.0629 － 3.0640 英寸）

0.25 毫米（0.010 英寸）过小79.074 － 79.100 毫米

（3.1131 － 3.1141 英寸）

77.550 － 77.576 毫米

（3.0531 － 3.0541 英寸）

主轴颈和连杆轴颈表面光洁度 (AA) . 磨光 0.20 毫米 (8 AA)

推力面光洁度 (AA) . . . . . 磨光 0.40 毫米 (16 AA)

止推轴瓦轴颈宽度. . . . . . 38.952 － 39.028 毫米（1.5335 － 1.5365 英寸)

曲轴旋转方向（从飞轮端看）：

研磨. . . . . . . . 顺时针方向

磨光. . . . . . . . 逆时针方向

John Deere约翰迪尔强鹿柴油发动机冲程 . . 127 毫米（5.00 英寸）

相对第 1 号和第 7 号（6.8 升）或第 1 号和第 5 号（4.5 升）轴颈的主

轴颈最大径向跳动（同心度）. . . . . . 0.05 毫米（0.0019 英寸）

相邻两轴颈间的主轴颈最大径向跳动（同心度）. 0.025 毫米（0.0009 英寸）

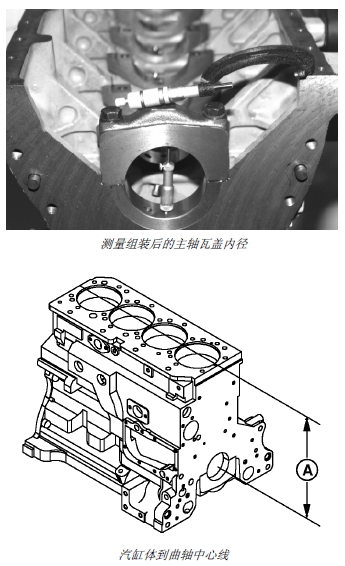

测量组装后的主轴瓦盖内径

1. 从汽缸体上和轴瓦盖上卸下轴瓦。如果要重复使用轴瓦，需按顺序放好。

2. 清洁并检查轴瓦盖是否损伤。可用锉刀去除表面上的细小毛刺或划痕。用中等粒度砂布打磨轴瓦的弧面。

3. 在汽缸体上安装轴瓦盖（无轴瓦）。将带帽螺钉拧紧到 135 牛顿米（100 磅- 英尺）。

4. 测量轴瓦盖的孔内径。

技术规格

曲轴主轴瓦孔（无轴瓦）－内径 . . . . . . 84.455 － 84.481 毫米（3.3250 － 3.3260 英寸）

曲轴主轴瓦孔中心线至基准面－距离 . . . . . . . 337.896 － 337.972 毫米（13.3029 － 13.3059 英寸）

重要提示： 汽缸体镗孔时，主轴瓦孔中心线到汽缸体顶面的尺寸 (A) 将发生变化。装装如小于以上规定的尺寸，活塞可能会接触缸盖。只允许具备设备操作经验的人员进行镗孔，以保证主轴瓦孔符合技术规格的要求。以下所列新近生产的汽缸体不可用维修轴瓦盖：

汽缸体零件号

非结构 4 汽缸 . . . R504849

结构 4 汽缸 . . . . . R516309

非结构 6 汽缸 . . . R504850

结构 6 汽缸 . . . . . R516310

5. 如果轴瓦盖或轴瓦孔不符合技术规格的要求，应安装新轴瓦盖并按规定的尺寸镗孔。（参见本章前面“测量曲轴轴颈和主轴瓦内径”部分。）

在轴瓦座上安装主轴瓦和止推轴瓦

注意： 下半片带油孔的轴瓦装在轴瓦座上。

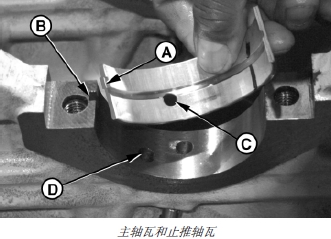

1. 安装主轴瓦。轴瓦的榫块 (A) 一定要插到轴瓦座和主轴瓦盖的槽口 (B) 中。同时，轴瓦的油孔 (C) 要与轴瓦座的油孔 (D) 对齐。

A – 轴瓦榫块

B – 轴瓦座槽口

C – 轴瓦油孔

D – 轴瓦座油道

注意： 保养备件只提供两片式轴瓦 (A)。组装时，在下列部件上涂薄薄一层干净的机油：

• 汽缸体内所有主轴瓦座

• 主轴瓦和止推轴瓦内外两面

• 曲轴主轴颈整个外表面

A – 两片式轴瓦

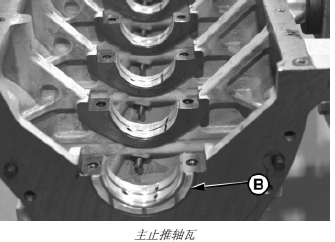

2. 将主止推轴瓦 (B) 装在汽缸体内带加强筋的止推轴瓦座上。

B – 主止推轴瓦

安装John Deere约翰迪尔强鹿柴油发动机曲轴

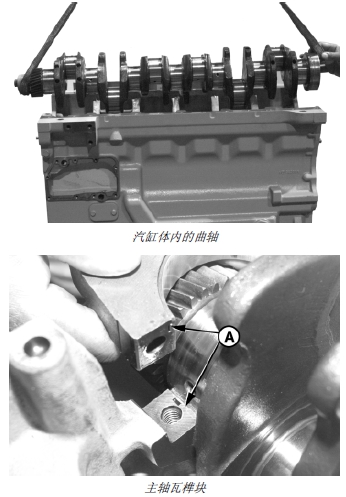

1. 用绞车和吊索小心地将曲轴放到主轴瓦上。

2. 在轴瓦上涂一层干净的机油。将整个主轴瓦盖螺钉在干净的John Deere约翰迪尔强鹿柴油发动机润滑油中浸一下，然后再装主轴瓦盖上。

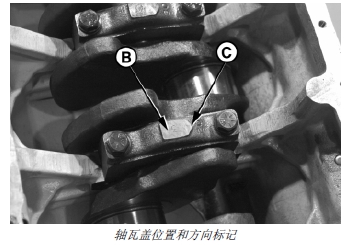

重要提示： 主轴瓦盖一定要安装在各自拆卸时的位置。轴瓦盖上的数字 (B) 应与机体油盘架上的数字上合。装轴瓦盖上的箭头 (C) 必须指向汽缸体凸轮轴一侧。

3. 安装主轴瓦盖，确保轴瓦盖和汽缸体上的轴瓦榫块(A) 位于汽缸体的同一侧。

A – 轴瓦榫块

B – 压印编号

C – 铸造箭头

重要提示： 不得使用气动扳手安装轴瓦盖带帽螺钉，否则会导致螺纹损坏。

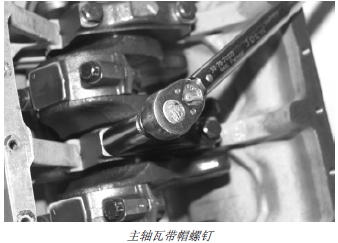

4. 除后主（止推）轴瓦带帽螺钉外，按技术规格要求，将所有主轴瓦带帽螺钉拧紧。按技术规格的要求拧紧后主（止推）轴瓦带帽螺钉。

技术规格

曲轴主轴瓦带帽螺钉－扭矩 . . . . . . 135 牛顿米（100 磅- 英尺）

曲轴后主（止推）

轴瓦带帽螺钉（初始）－扭矩 . . . 20 牛顿米（177 磅- 英寸）

重要提示： 前后移动曲轴使之与止推轴瓦对齐时，不得撬动止推轴瓦垫圈。

5. 对齐上下止推轴瓦，然后拧紧后主（止推）轴瓦带帽螺钉。在曲轴和汽缸体加强筋间，用撬杠小心地将曲轴和主止推轴瓦盖向后撬。然后，将曲轴向前移动使之与止推轴瓦表面对齐。

6. 拧紧后主（止推）轴瓦带帽螺钉至规定的扭矩。

技术规格

曲轴后主（止推）轴瓦带帽螺钉（最终）－扭矩 . . 135 牛顿米（100 磅- 英尺）

7. 用手转动曲轴。如果曲轴转动不灵活，卸下零件并查明原因。

重要提示： 用气动扳手安装带帽螺钉可能会损坏螺纹。禁止重复使用连杆带帽螺钉。

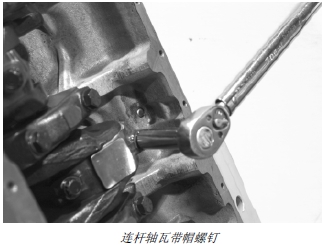

8. 安装连杆轴瓦盖和连杆轴瓦。安装新带帽螺钉并按照技术规格将其拧紧。（参见第 030 章“安装活塞和连杆总成”部分。）

9. 检查曲轴轴向间隙是否符合规定的要求。

技术规格

曲轴－轴向间隙. 0.029 － 0.357 毫米（0.001 － 0.014 英寸）
